国家建筑标准设计图集
17G337
（替代04G337）
吊车梁走道板
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社

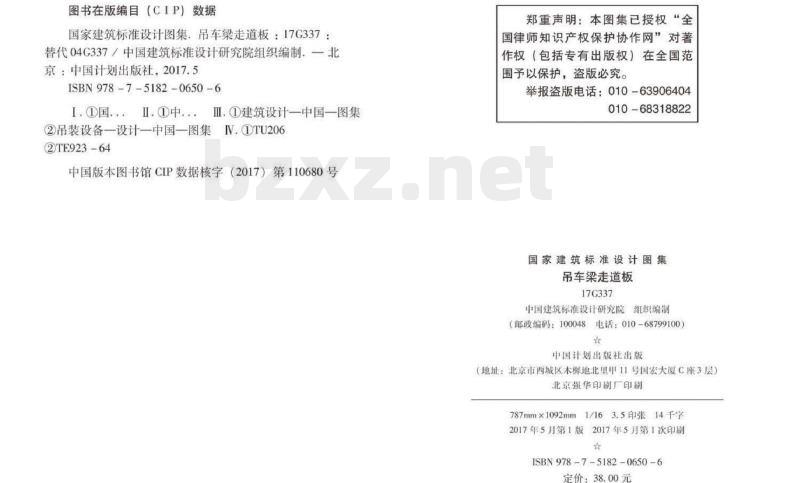

图书在版编目（CIP）数据
国家建筑标准设计图集：吊车梁走道板：17G337：替代04G337/中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2017.5
ISBN978-7-5182-0650-6
I国Ⅱ.@中.Ⅲ.①建筑设计一中国一图集②吊装设备一设计一中国一图集IV.TU206②TE923-64
中国版本图书馆CIP数据核字（2017）第110680号郑重声明：本图集已授权“全www.bzxz.net
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
吊车梁走道板
17G337
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/163.5印张14千字2017年5月第1版2017年5月第1次印刷★
ISBN978-7-5182-0650-6
定价：38.00元

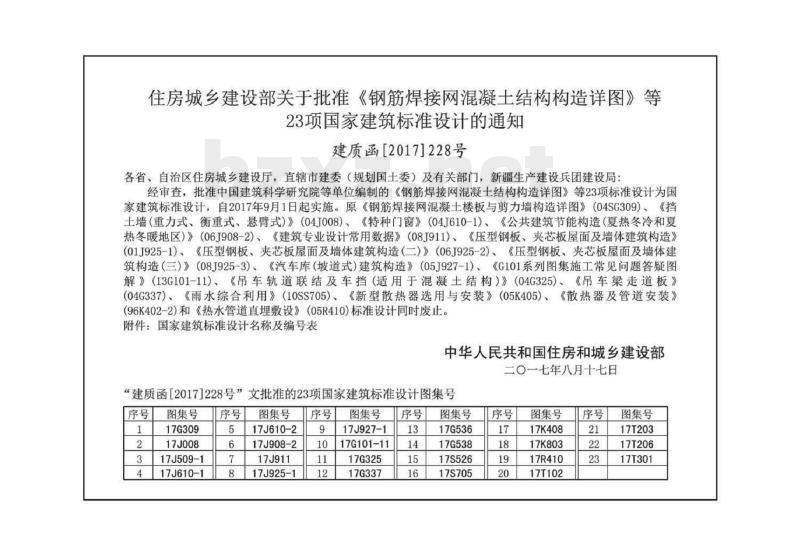

住房城乡建设部关于批准《钢筋焊接网混凝土结构构造详图》等23项国家建筑标准设计的通知
建质函【2017228号
各省、自治区住房城乡建设厅，直辖市建委（规划国土委）及有关部门，新疆生产建设兵团建设局：经审查，批准中国建筑科学研究院等单位编制的《钢筋焊接网混凝土结构构造详图》等23项标准设计为国家建筑标准设计，自2017年9月1日起实施。原《钢筋焊接网混凝土楼板与剪力墙构造详图》（04SG309）、《挡土墙（重力式、衡重式、悬臂式）》（04J008）、《特种门窗》（04J610-1）、《公共建筑节能构造（夏热冬冷和夏热冬暖地区）》（06J908-2）、《建筑专业设计常用数据》（08J911）、《压型钢板、夹芯板屋面及墙体建筑构造》（01J925-1）、《压型钢板、夹芯板屋面及墙体建筑构造（二）》（06J925-2）、《压型钢板、夹芯板屋面及墙体建筑构造（三）》（08J925-3）《汽车库（坡道式）建筑构造》（05J927-1）《G101系列图集施工常见问题答疑图解》（13G101-11）、《吊车轨道联结及车挡（适用于混凝土结构）》（04G325）、《吊车梁走道板》（04G337）、《雨水综合利用》（10SS705）、《新型散热器选用与安装》（05K405）、《散热器及管道安装》(96K402-2)和《热水管道直埋敷设》（05R410）标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一七年八月十七日
“建质函[2017]228号”文批准的23项国家建筑标准设计图集号序号
图集号
17G309
17J008
17J509-1
17J610-1
图集号
17J610-2
17J908-2
17J911
17J925-1
图集号
17J927-1
17G101-11
17G325
17G337
图集号
17G536
17G538
17S526
17S705
图集号
17K408
17K803
17R410
17T102
图集号
17T203
17T206
17T301

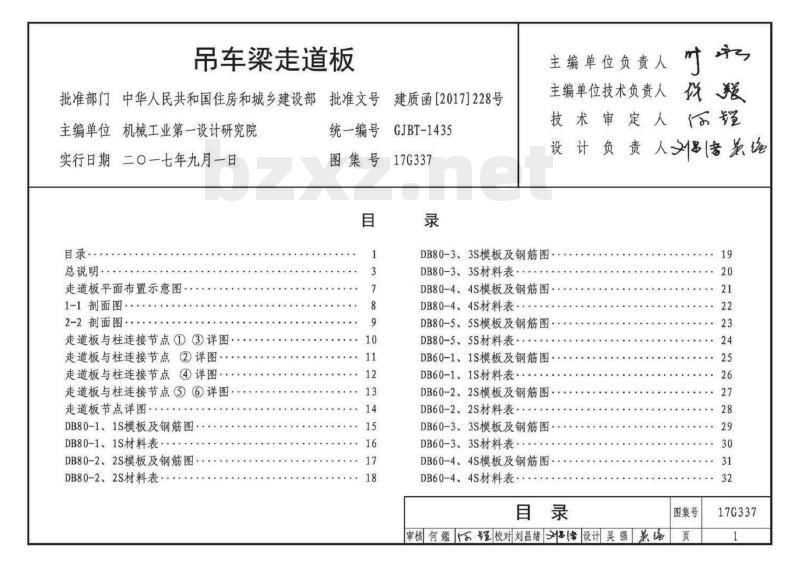

吊车梁走道板
批准部门中华人民共和国住房和城乡建设部批准文号主编单位机械工业第一设计研究院实行日期二〇一七年九月一日
目录·
总说明·
走道板平面布置示意图：
1-1剖面图·
2-2剖面图·
走道板与柱连接节点①③详图
走道板与柱连接节点②详图
走道板与柱连接节点④详图：
走道板与柱连接节点③③详图
走道板节点详图·.
DB80-1、1S模板及钢筋图
DB80-1、1S材料表··
DB80-2、2S模板及钢筋图
DB80-2、2S材料表·
统一编号
建质函[2017]228号
GJBT-1435
图集号
17G337
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人老总您
DB80-3、3S模板及钢筋图
DB80-3、3S材料表
DB80-4、4S模板及钢筋图
DB80-4、4S材料表·.
DB80-5、5S模板及钢筋图
DB80-5、5S材料表·.
DB60-1、1S模板及钢筋图
DB60-1、1S材料表
DB60-2、2S模板及钢筋图
DB60-2、2S材料表·
DB60-3、3S模板及钢筋图
DB60-3、3S材料表·
DB60-4、4S模板及钢筋图
DB60-4、4S材料表.
审核何疆校对刘昌绪得老设计吴强美地图集号
17G337

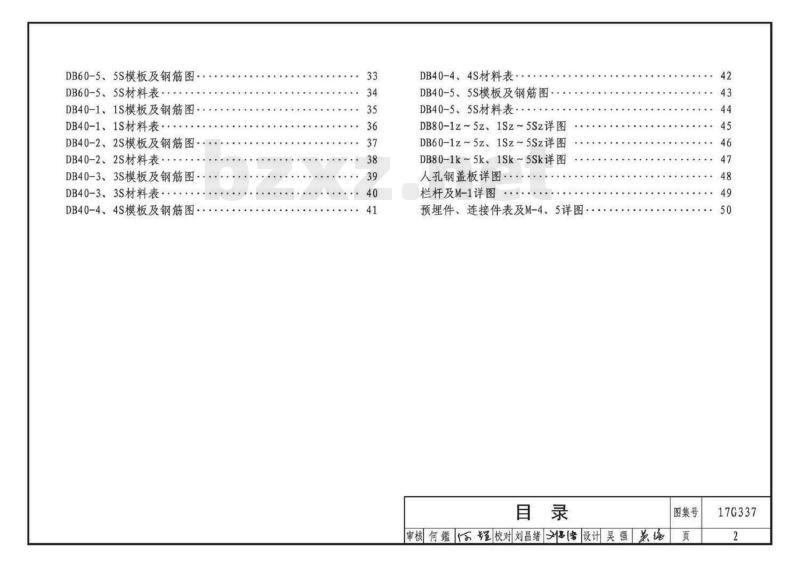

DB60-5、5S模板及钢筋图
DB60-5、5S材料表
DB40-1、1S模板及钢筋图·
DB40-1、1S材料表·
DB40-2、2S模板及钢筋图
DB40-2、2S材料表··
DB40-3、3S模板及钢筋图
DB40-3、3S材料表···
DB40-4、4S模板及钢筋图·
DB40-4、4S材料表
DB40-5、5S模板及钢筋图
DB40-5、5S材料表·····
DB80-1z~5z、1Sz~5Sz详图
DB60-1z~5z、1Sz~5Sz详图
DB80-1k~5k1Sk~5Sk详图
人孔钢盖板详图·
栏杆及M-1详图
预理件、连接件表及M-4、5详图目录
审核何铠校对刘昌绪得者设计吴强美馆图集号
17G337
1编制依据
总说明
2.4适用于抗震设防烈度小于等于8度的工业厂房。1.1本图集根据住房和城乡建设部建质函【2014]119号文“关于印发《2014年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2本图集设计依据的主要现行国家标准规范《建筑结构荷载规范》
《混凝土结构设计规范》（2015年版）《建筑抗震设计规范》（2016年版）《机械工业厂房结构设计规范》《冷轧带肋钢筋混凝土结构技术规程》《钢筋焊接网混凝土结构技术规程》《混凝土结构工程施工规范》
《混凝土结构工程施工质量验收规范》《钢筋焊接及验收规程》
《建筑结构制图标准》
GB50009-2012
GB50010-2010
GB50011-2010
GB50906-2013
JGJ95-2011
JGJ 114-2014
GB50666-2011
GB50204-2015
JGJ18-2012
GB/T50105-2010
当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容复核后使用。2适用范围
2.1本图集为预制钢筋混凝土吊车梁走道板，适用于6m柱距钢筋混凝土柱的工业厂房（柱宽按400、500、600三种考虑）。2.2本图集走道板的设计使用年限为50年。2.3本图集走道板适用的环境类别为一类。2.5构件表面经常使用温度小于等于60℃。3规格、编号
3.1走道板的宽度分为800，600、400三种，长度按照不同情况分为十种。
3.2编号规则如下：
X-1~5Skz
吊车梁走道板
柱间支撑开孔板
板宽代号
4材料
板长代号
4.1混凝土强度等级：C30。
开孔板
伸缩缝或厂房端部处
4.2钢筋：板肋纵向受拉钢筋采用HRB400钢筋（业），板面及板肋钢筋焊接网采用冷轧带肋钢筋CRB550（中）其余钢筋采用HPB300钢筋（中）。
4.3钢构件：预埋件中锚板、角钢和圆钢管均采用Q235B级钢，锚筋见详图。
4.4吊环：采用HPB300钢筋，严禁使用冷加工钢筋。4.5焊条：E43型焊条。
5计算原则
5.1荷载：设计时考虑了表1所列的荷载。5.2纵肋挠度限值：1o/200
5.3纵肋裂缝控制等级：三级，最大裂缝宽度限值：0.3mm。总说明
审核何锰校对刘昌绪考设计吴强总馆图集号
17G337
表1荷载类型及取值表
荷载类型
走道板自重
栏杆自重
均布活荷载
积灰荷载
施工检修集中荷载
栏杆顶部水平荷载
选用方法及注意事项
标准值
见图集
6.1根据走道板的板长、板宽，按照表2选用。板长与柱宽关系，见图1。
6.2设计人应明确外露钢构件的除锈和涂装要求，有防火要求时，还应明确具体防火涂装要求。当用于非一类环境或设计使用年限大于50年时，应根据实际情况按相关规范进行耐久性或防腐设计。
6.3DB80、DB60可用于中排柱和边排柱，DB40仅用于边排柱。当选用DB40板时，应由建筑专业根据具体情况采取相应的安全防护措施。
6.4走道板设有栏杆时，设计人需在图中注明采用角钢栏杆或钢管栏杆：当选用角钢栏杆时，应注明立柱焊在走道板外侧面或走道板面上，详见本图集第49页。6.5DB80、DB60两侧均设有焊栏杆用的预埋件，选用时可按厂房的实际需要，在设计图中注明板的一侧或两侧设置预埋件。
左柱宽25
左柱宽25
(中间跨）
25右样宽
25右柱宽
(端跨或伸缩缝跨）
图1板长与柱宽关系图
总说明
审核何锰铠校对刘昌绪得者设计昊强您图集号
17G337
DB80-3Sz
DB80-3Sz
DB80-3
DB80-3k
DB40-1Sz7
③400
DB40-1
DB80-3
DB80-3
DB40-1
nx6000
图中未注明的柱宽均为500
图中d为横向插入距，由设计人员自行确定2.
DB80-3Sz
DB80-3Sz
DB80-3Sz
边柱也可
采用双肢柱
DB40-1Sz
3.1-1剖面图见图集第8页，2-2剖面图见图集第9页。4.本图不涉及抽柱情况。
DB80-3Sz
DB60-3Sz
DB80-3k
开人孔板
DB80-4k
DB60-3
DB80-3
DB60H3
nx6000
DB80-3
DB80-3Sz
DB80-5k
开人孔板
DB60-3
走道板平面布置示意图
DB80-4Sz
DB60-3Sz
图集号
审核何疆校对刘昌绪得老设计吴强美饰页
越密您
17G337
混凝土
注：1.连接件LJ-1先与柱上预埋件焊牢，然后将走道板搁置在LJ-1上，再用电弧焊将板端预埋件与LJ-1焊接2.焊缝分为A、B两类，均为满焊。3.2-2面图见图集第11页，3-3剖面图见图集第12页。4.LJ-1的材料量见第50页。
走道板与柱连接节点①③详图
审核何超校对刘昌绪得（老设计吴强总场12
图集号
17G337
混凝土
栏杆立柱
混凝土
此端不焊
栏杆立
L63×6
花纹钢板
吊车梁
顶标高
注：1.LJ-5为搁置在伸缩缝处的走道板，一端与M-5焊牢，另端只搭不焊，LJ-5尺寸应按厂房具体情况确定。2.M-5详图见第50页，M-5应预先埋入柱子牛腿上部后浇混凝土中。
3．LJ-1详图见第10页。
4.焊缝分为A、B、C三类，均为满焊。走道板与柱连接节点②详图
审核何疆校对刘昌绪（设计吴强总地图集号
17G337
栏杆立柱
此端不焊
此端不焊
栏杆立柱
-40×4
L63×6
花纹钢板
注：1.LJ-6为搁置在伸缩缝处的走道板，一端与LJ-2焊牢，另端只搭不焊，LJ-6尺寸应按厂房具体情况确定
2.LJ-1详图见第10页，LJ-1、2的材料量见第50页。3．焊缝分为A、B、C三类，均为满焊。走道板与柱连接节点（4）详图
审核何校对刘昌绪得（设计吴强总地图集号
17G337
混凝土
混凝土
（440)
（LJ-4）
注：1.连接件LJ-3、4应先与柱上预埋件焊牢，然后将走道板搁置在LJ-3、4上，再用电弧焊将板端钢板与LJ-3、4焊好。
2.LJ-3、4的材料量见第50页。
3.焊缝分类为A、B、C、D，均为满焊。4.1-1剖面图和③号件详图见图集第10页。走道板与柱连接节点③③详图
审核何超校对刘昌绪得（老设计吴强总场图集号
17G337
