15MR501
（替代05MR501）
城市道路
无障碍设计
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社
图书在版编目（CIP）数据
国家建筑标准设计图集，城市道路，无障碍设计：15MR5017中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2015.9
ISBN978-7-5182-0248-5
I.国.I.中...
Ⅲ.建筑设计一中国图集
②残疾人一城市道路一设计一中国一图集IV：DTU206②U412.37-64
中国版本图书馆CIP数据核字（2015）第219897号郑重声明：本图集已授权“全
国律师知识产权保护协作网对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
城市道路
无障碍设计
15MR501
中国建筑标准设计研究院组织综制（邮政编码：100048电话：010-68799100）★
中国计划出版社出版
（地址：北京市西城区木棒地北里甲11号国宏大厦C座3层）北京国防印刷厂印刷
787mmx1092mm1/162.125印张8.5千字2015年9月第1版2015年9月第1次印刷ISBN978-7-5182-0248-5
定价：29.00元

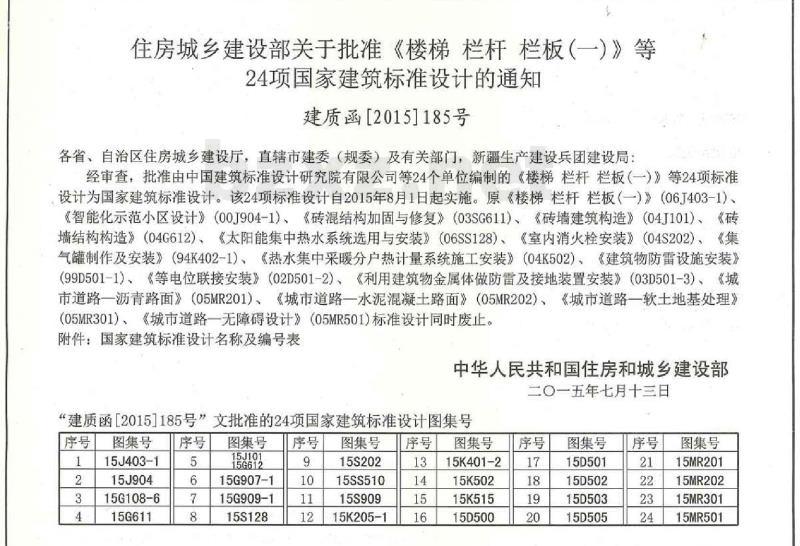

住房城乡建设部关于批准《楼梯栏杆栏板（一）》等24项国家建筑标准设计的通知
建质函［2015]185号
各省、自治区住房城乡建设厅，直辖市建委（规委）及有关部门，新疆生产建设兵团建设局：经审查，批准由中国建筑标准设计研究院有限公司等24个单位编制的《楼梯栏杆栏板（一）》等24项标准设计为国家建筑标准设计。该24项标准设计自2015年8月1日起实施。原《楼梯栏杆栏板（一）》（06T403-1）《智能化示范小区设计》（00J904-1）、《砖混结构加固与修复》（03SG611）《砖墙建筑构造》（O4J101）、《砖墙结构构造》（04G612）、《太阳能集中热水系统选用与安装》（06SS128）、《室内消火栓安装》（04S202）、《集气罐制作及安装》（94K402-1）、《热水集中采暖分户热计量系统施工安装》（04K502）、《建筑物防雷设施安装》（99D501-1）、《等电位联接安装》（02D501-2）《利用建筑物金属体做防雷及接地装置安装》（03D501-3）、《城市道路一沥青路面》（05MR201）、《城市道路一水泥混凝土路面》（05MR202）、《城市道路一软土地基处理》（05MR301）、《城市道路一无障碍设计》（05MR501）标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二0一五年七月十三日
“建质函［2015]185号”文批准的24项国家建筑标准设计图集号序号
图集号
15J403-1
15J904
15G108-6
15G611
图集号
15G907-1
15G909-1
15S128
图集号
15S202
15SS510
15S909
15K205-1
图集号
15K401-2
15K502
15K515
15D500
图集号
15D501
15D502
15D503
15D505
图集号
15MR201
15MR202
15MR301
15MR501
编制组负责人：
编制组成员：
审查组成员：
项目负责人：
王晓华
刘润有
项目技术负责人：张玉轻
《城市道路一无障碍设计》编审名单龚凤刚
和坤玲
李树彬
雷学通
徐真真
盛羽徐健
张玉梅
国标图热线电话：010-68799100张玉轻
赵建新
发行电话：010-68318822
查阅标准图集相关信息请登录国家建筑标准设计网站http://chinabuilding.com.cn城市道路一无障碍设计
批准部门中华人民共和国住房和城乡建设部批准文号建质函[2015]185号主编单位天津市市政工程设计研究院实行日期二〇一五年八月一日
目录··
总说明·
盲道砖选型及设计要求··
盲道砖（398×398）类型规格及纹样详图盲道砖（298×298）类型规格及纹样详图·盲道砖（248×248）类型规格及纹样详图·.盲道砖（198×198）类型规格及纹样详图人行道单面坡缘石坡道平面位置人行道三面坡缘石坡道平面位置统一编号GJBT-1359
图集号15MR501
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
T形路口人行道缘石坡道平面位置立体交叉中盲道、缘石坡道位置示意图：人行道缘石坡道平面形式·
人行道行进盲道设置·
人行道行进盲道与提示盲道设置：人行天桥提示盲道设置··
人行道二次过街盲道设置·
安全岛二次过街盲道设置··
公共建筑出入口盲道设置·
图集号
审核刘润有校对龚凤刚设计徐真真徐直道页
15MR501
编制依据
总说明
必须设置缘石坡道。
本图集根据住房和城乡建设部“关于印发《2014年国家建筑标准设计编制工作计划》的通知”（建质函[2014]119号）进行编制。
设计依据
《混凝土路面砖》
《无障碍设计规范》
《城市道路工程设计规范》
《城镇道路路面设计规范》
GB28635-2012
GB50763-2012
CJJ37-2012
CJJ 169-2012
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
本图集适用于各类新建、改建和扩建的城市道路的无障碍设计。
4、缘石坡道
4.1设计原则
4.1.1人行道在各种路口、出入口等行人通行位置，通行路线存在立缘石高差的地方必须设置缘石坡道。人行横道两端4.1.2缘石坡道设置应与大型公共建筑的无障碍设置相协调。4.1.3缘石坡道宜优先采用全宽式单面坡缘石坡道4.1.4缘石坡道的坡面应平整、防滑。4.1.5缘石坡道的坡口与车行道之间宜没有高差：当有高差时，高出车行道的地面不应大于10mm。4.1.6缘石坡道基层结构做法与人行道基层结构做法相同4.2缘石坡道的坡度应符合下列规定：4.2.1全宽式单面坡缘石坡道的坡度不应大于1：204.2.2三面坡缘石坡道正面及侧面的坡度不应大于1：12。4.3缘石坡道的宽度应符合下列规定：4.3.1全宽式单面坡缘石坡道的宽度应与人行道宽度相同4.3.2三面坡缘石坡道的正面坡道宽度不应小于1.20m4.3.3其他形式缘石坡道的坡口宽度均不应小于1.50m5盲道
5.1设计原则
5.1.1城市主要商业街、步行街的人行道应设置盲道：视觉障碍者集中区域周边道路应设置盲道：坡道的上下坡边缘处应设置提示盲道：道路周边场所建筑等出入口设置的盲道、人行天桥及地道出入口处设置的盲道和公交车站的盲道均应与总说明
审核 刘润有市校对龚风刚设计徐真真道图集号
15MR50
人行道中的盲道系统相连接
5.1.2人行道设置的盲道位置和走向，应方便视觉障碍者安全行走和顺利到达无障碍设施位置。5.1.3指引视觉障碍者向前行走的盲道应为条形的行进盲道：在行进盲道的起点，终点及拐弯处应设圆点形的提示盲道。5.1.4盲道砖表面触感部分以下的厚度应与人行道砖一致，基层结构与人行道结构一致。
5.1.5盲道铺设应连续，其他设施不得占用盲道。5.1.6盲道的颜色宜与相邻的人行道铺面的颜色形成对比并与周围景观相协调，宜采用中黄色5.1.7盲道砖的尺寸宜与设计选用的人行道砖一致。5.2行进盲道及提示盲道的设置
5.2.1行进言道的设置应符合下列规定1）人行道外侧有围墙、花台或绿化带时，行进盲道宜设在距围墙、花合绿化带边缘250~500mm处。2）人行道内侧有树池时，行进盲道宜设在距树池边缘250~500mm处
人行道没有树池时，若行进盲道与路缘石上沿在同一3
水平面，距路缘石不应小于500mm；若行进盲道比路缘石上沿低，距路缘不应小于250mm，盲道应避开非机动车停放位置。4）行进盲首的宽度宜为250~500mm，可根据人行道及步道砖宽度选择。
5.2.2提示盲道的设置应符合下列规定：1）行进盲道的起点、终点，转弯处及其他有需要处应设提示盲道，当盲道的宽度不大于300mm时，提示盲道的宽度应大于行进盲道的宽度，
2）人行道中有台阶、坡道和灯杆、检查井等障碍物时，在相距250500mm处，应设提示盲道。3）在人行天桥及地道，地下铁道等出入口处距出入口250~500mm处应设置提示盲道，提示盲道长度与出入口的宽度应相对应。
4）公交车站站台距路缘石250~500mm处应设置提示盲道其长度应与公交车站的长度相对应5.3材料要求：本图集盲道砖材料要求主要适用于水泥混凝土盲道砖。
5.3.1水泥混凝土盲道砖强度和物理性能应符合以下规定：1）当盲道砖长度与厚度比小于等于4时，以抗压强度控制。抗压强度：平均值大于等于40MPa，单块最小值大于等于35MPa
2）当盲道砖长度与厚度比大于4时，以抗折强度控制，抗折强度：平均值大于等于4.00MPa，单块最小值大于等于3.20MPa.
总说明
审核 刘润有市校对龚风凰设计徐真真检有图集号
15MR501
3）耐磨性：磨坑长度小于等于32.0mm，或耐磨度大于等于1.9（任选一项做耐磨性试验）。4）抗冻性：强度损失率小于等于20.0%，且冻后外观无明显变化（严寒地区D50赛冷地区D35：其他地区D25）5）吸水率：小于等于6.5%。
6）防滑性：大于等于60（BPN）7）抗盐冻性（剥落量）：平均值小于等于1000g/m2，最大值小于1500g/m2。
总说明
审核刘润有有校对龚凤刚a设计徐真真徐夏真图集号
15MR50
盲道砖的型号与规格表
222324
盲道砖厚度要求
材料名称
水泥混凝土砖
尺寸(mm)
398×398
298x298
248x248
198×198
398×398
298×298
248x248
198×198Www.bzxZ.net
厚度d(mm）
行进盲道触感条，提示盲道触感圆点规格行进盲道触感条规格
中心距
设计要求（mm）
提示盲道触感圆点规格
表面直径
底面直径
圆点高度
圆点中心距
设计要求（mm）
注：1.盲道砖的颜色宜为中黄色2.盲道砖表面触感部分以下的厚度应与人行道砖一致3.盲道砖的材质、尺寸与人行道砖匹配，盲道砖选型及设计要求
审核刘润有市校对龚风刚设计雷学通通图集号
15MR501
ooooooo
oooooooo
ooooooo
oo0o000
oooooooo
oooooo
oooooooa
注：1：单位：m：比例：示意
①②为提示盲道砖，@为行进盲道砖。2.
③砖用于路口转角处斜盲道。
盲道砖（398×398）类型规格及纹样详图审核刘润有布校对龚凤刚设计雷学通通909
图集号
15MR501
