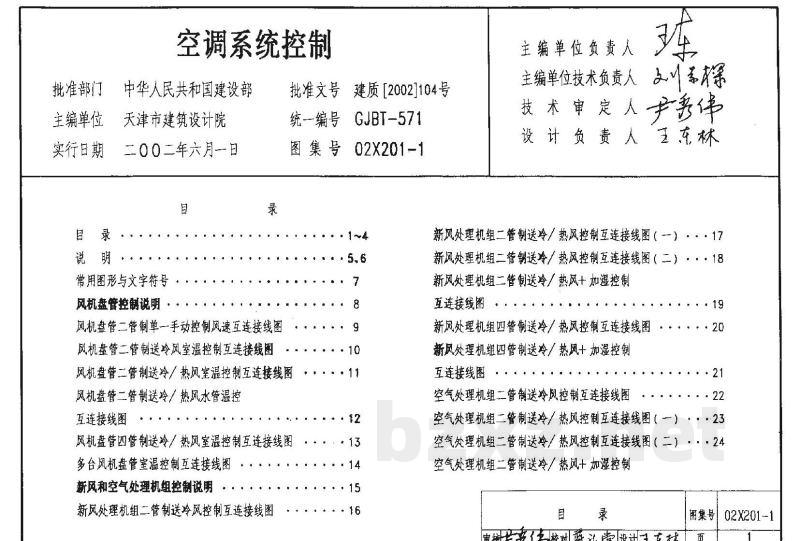

空调系统控制
中华人民共和国建设部
天津市建筑设计院
二00二年六月一日
常用图形与文字符号·
风机盘管控制说明
风机盘管二管制单一手动控制风速互连接线图风机盘管二管制送冷风室温控制互连接线图批准文号建质【2002]104号
统-编号 GJBT-571
图集号02X201-1
主编单位负责人
主编单位技术负责人
技术审定人手多伟
设计负责人主车林
新风处理机组二管制送冷／热风控制互连接线图（一）···175.6
风机盘管二管制送冷/热风室温控制互连接线图风机盘管二管制送冷/热风水管温控互连接线图
风机盘管四管制送冷/热风室温控制互连接线图多台风机盘管室温控制互连接线图新风和空气处理机组控制说明
新风处理机组二管制送冷风控制互连接线图.11
新风处理机组二管制送冷/热风控制互连接线图（二）：·，18新风处理机组二管制送冷/热风+加湿控制互连接线图
新风处理机组四管制送冷/热风控制互连接线图新风处理机组四管制送冷/热风+加湿控制互连接线图
空气处理机组二管制送冷风控制互连接线图.19
··22
空气处理机组二管制送冷／热风控制互连接线图（）···23空气处理机组二管制送冷/热风控制互连接线图（二）···24空气处理机组二管制送冷/热风+加湿控制目录
审核校对路认堂设计主车球
图集号
02X201-1
互连接线图（一）
空气处理机组二管制送冷/热风+加湿控制互连接线图（二）
空气处理机组二管制送冷/热风+加湿控制互连接线图（三）
··27
空气处理机组四管制送冷／热风控制互连接线图（一）···28空气处理机组四管制送冷／热风控制互连接线图（二），··29空气处理机组四管制送冷／热风控制互连接线图（三）···30空气处理机组四管制送冷/垫风十加滤控制互连接线图（）
空气处理机组四管制送冷/热风+加滤控制互连接线图（二）
空气处理机组四管制送冷/热风+加湿控制互连接线图（三）
仪表控制盘·
仪表控制外部线路表
控制柜/箱及配电说明
空调风机控制柜/箱的外形尺寸
送风机启动控制箱
空调风机变频控制箱（方案一）空调风机变频控制箱（方案二）·3
送风机和回风机控制柜/箱，
双速送风机控制柜/箱·
送风机星角启动控制柜/箱·
送风机和回风机星角启动控制柜（一→）送风机和回风机星角启动控制柜（二）双速送风机和回风机控制柜（）双速送风机和回风机控制柜（二）消防双速风机控制柜/箱·
冷水机组配电柜（一）
冷水机组配电柜（二）
玲水机组配电柜（三）：
冷水机组配电柜（四）
冷水机组附泵启动柜（一）
冷水机组附泵启动柜（三）
冷水机组附泵启动柜（三）·
冷水机组附泵启动柜（四），
冷水机组附泵启动柜（五）·
冷水机组附泵启动柜（方案一）（六）冷水机组附泵启动柜（方案二）（七）目
图集号
审核伴校对谭礼登设训主林
02X201-1
计算机控制冷水机组附泵启动柜（一）计算机控制冷水机组附泵启动柜（二）：空调系统计算机控制说明
风机控制互连接线图·
新风处理机组二管制送冷风控制互连接线图新风处理机组二管制送冷/热风控制互连接线图新风处理机组二管制送冷/热风+加湿控制互连接线图
新风处理机组四管制送冷/热风控制互连接线图新风处理机组四管制送冷/热风+加湿控制互连接线图
空气处理机组二管制送玲风控制互连接线图·60
··63
空气处理机组二管制送冷/热风控制互连接线图（一）···70空气处理机组二管制送冷/热风控制互连接线图（二）···71空气处理机组二管制送冷/热风十加湿控制互连接线图
空气处理机组四管制送冷/热风控制互连接线图空气处理机组四管制送冷/热风+加混控制互连接线图
二管制变风量（VAV）系统控制互连接线图（一）二管制变风量（VAV）系统控制互连接线图（二）·72
··73
二管制变风量（VAV）系统控制互连接线图（三）·二管制变风量（VAV）系统控制互连接线图（四）·77
四管制变风量（VAV）系统控制互连接线图（一）····79四管制变风量（VAV）系统控制互连接线图（二）·：···80四管制变风量（VAV）系统控制互连接线图（三）·，·81
四管制变风量（VAV）系统控制互连接线图（四）·····82一台冷水机组一套附泵系统控制互连接线图（）·一台冷水机组一套附泵系统控制互连接线图（二）·一台冷水机组一套附泵系统控制互连接线图（三）·一台冷水机组一套附泵系统控制互连接线图（四）·二台冷水机组二套附泵系统控制互连接线图（一），二台冷水机组二套附泵系统控制互连接线图（二）二台冷水机组二套附泵系统控制互连接线图（三）·二台冷水机组二套附泵系统控制互连接线图（四）二台冷水机组二套附泵系统控制互连接线图（五）一台热交换器二台供热水泵热交换及供热系统控制互连接线图（—）：
一台热交换器二台供热水泵热交换及供热系统控制互连接线图（二）
图集号
审核伟校对商汇意设计主林页
02X201-1
一台热交换器二台供热水泵热交换及供热系统控制互连接线图（三）：
二台热交换器三台供热水泵热交换及供热系统控制互连接线图（一）：
二台热交换器三台供热水泵热交换及供热系统控制互连接线图（二）
二台热交换器三台供热水泵热交换及供热系统控制互连接线图（三）
二台热交换器三台供热水泵热交换及供热系统控制互连接线图（四），

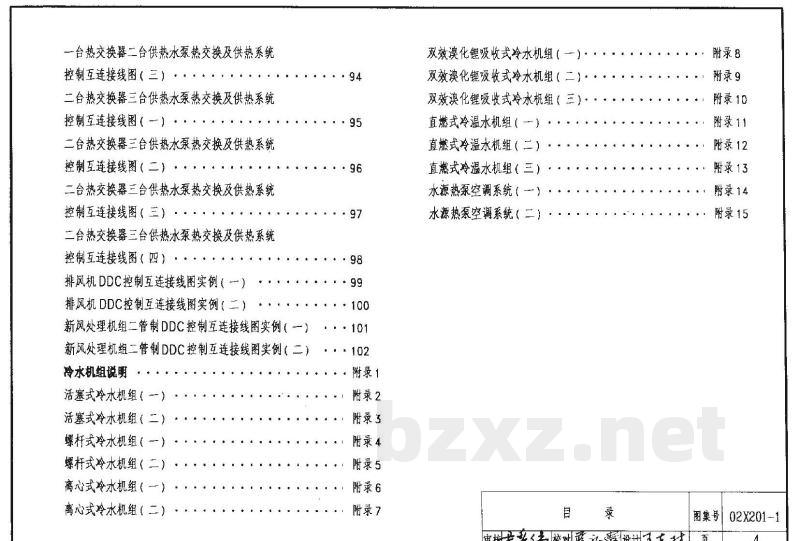

排风机DDC控制互连接线图实例（一）排风机DDC控制互连接线图实例（二）新风处理机组二管制DDC控制互连接线图实例（）新风处理机组二管制DDC控制互连接线图实例（二）冷水机组说明
活塞式冷水机组（—）
活塞式冷水机组（二）·
螺杆式玲水机组（—）·
螺杆式冷水机组（二）·
离心式冷水机组（一）
离心式冷水机组（二）
，100
.·101
...102
附录1
附录2
附录3
附录 4
附录5
附录6
附录7
双效溴化锂吸收式冷水机组（一）·双效溴化锂吸收式冷水机组（二）·双效溴化锂吸收式冷水机组（三）。直燃式冷温水机组（一）
直燃式冷温水机组（二）·
直燃式冷温水机组（三），
水源热泵空调系统（一）·
水源热泵空调系统（二）·
审核主我伟校对礼造设计工车技附录8
附录9
附录10
附录11
附录12
附录13
附录14
附录15
图集号
02X201-1

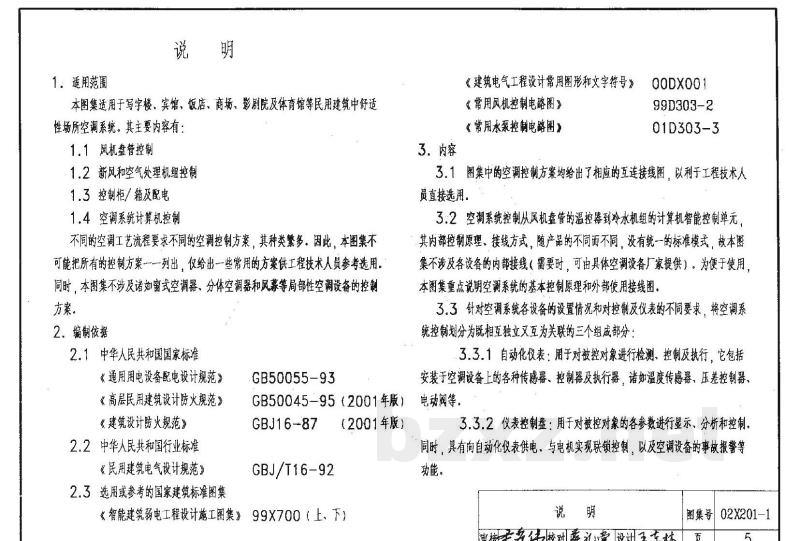

1：适用范围
本图集适用于写字楼、宾馆、饭店、商场、影剧院及体育馆等民用建筑中舒适性场所空调系统。其主要内容有：1.1风机盘管控制
1.2新风和空气处理机组控制
1.3控制柜/箱及配电
1.4空调系统计算机控制
不同的空调工艺流程要求不同的空调控制方案，其种类繁多。因此，本图集不可能把所有的控制方案一一列出，仅给出一些常用的方案供工程技术人员参考选用。同时，本图集不涉及诸如窗式空调器、分体空调器和风幕等局部性空调设备的控制方案。
2.编制依据
2.1中华人民共和国国家标准
《通用用电设备配电设计规范》《高层民用建筑设计防火规范》《建筑设计防火规范》
2.2中华人民共和国行业标准
《民用建筑电气设计规范》
2.3选用或参考的国家建筑标准图集GB50055-93
GB50045-95（2001年版）
GBJ16-87
GBJ/T16-92
（2001年版）
《智能建筑弱电工程设计施工图集》99X700（上、下）3．容
《建筑电气工程设计常用图形和文字符号》《常用风机控制电路图》
《常用水泵控制电路图》
Q0DX001
99D303-2
01D303-3
3.1图集中的空调控制方案均给出了相应的互连接线图，以利于工程技术人员直接选用。
3.2空调系统控制从风机盘管的温控器到冷水机组的计算机智能控制单元其内控制原理，接线方式，随产品的不同而不同，没有统一的标准模式，故本图集不涉及各设备的内部接线（需要时，可由具体空调设备厂家提供）。为便于使用，本图集重点说明空调系统的基本控制原理和外部使用接线图。3.3针对空调系统各设备的设置情况和对控制及仪表的不同要求，将空调系统控制划分为既相互独立又互为关联的三个组成部分3.3.1自动化仪表：用于对被控对象进行检测、控制及执行，它包括安装于空调设备上的各种传感器、控制器及执行器，诸如温度传感器，压差控制器电动阀等。
3.3.2仪表控制盘：用于对被控对象的各参数进行显示、分析和控制。同时，具有间自动化仪表供电、与电机实现联锁控制，以及空调设备的事故报警等功能。
审核主教伟校对礼堂设计主在林02X201-1
图集号
3.3,3动力控制柜/箱：用于向被控对象提供电力，通过仪表控制盘实现与自动化仪表的协调工作。并且，还具有向仪表控制盘供电（专用）和电机的控制及保护等功能
在本图集中每一种常用的控制柜/箱给出了必要的外形尺寸和一次线路。对于二次线路由于已有《常用风机控制电路图》99D303一2《常用水泵控制电路图》01D303－3等国标图集可供参考，因此，仅给出相应的接线端子。3，4要实现空调系统控制的正常、可靠运行，以上三部分应协调工作，并且，会涉及到接口技术问题
各种温度、湿度、压差传感器等信号可直接进入仪表控制盘（或DDC控制箱）内的温、湿度控制器（或DDC）。同时，根据空调控制要求，还要发出与风机（动力控制柜/箱）、风阀等实现联锁的控制信号，这就要及到电流，电压和有源、无源等信号的转换，
数字/开关输入
数字/开关输出
模拟量输入
模拟量输出
中间继电器常开无源触点
～24V继电器线圈或常开无源触点标准0～10V或0/4~20mA信号输入标准0～10V或0/4~20mA信号输入AO
3.5本图集在最后部分详细介绍了近几年空调系统计算机（DDC）控制的各种常用方案。由于DDC本身可以作为一个独立的智能控制器运行，在一般仪表控制的空调系统中，对于工艺要求较复杂的仪表控制方式，建议采用DDC控制，不仅提高了控制系统的可靠性，灵活性及实用性，同时，还与冷水机组本身智能化发展相适应。
3.6对于小于55kW的电机，其动力控制柜/箱上的电流表根据工艺要求设置，大于或等于55kW的电机，其电流表按图中所示设置。3.7图集中的温度、湿度、压差等传感器的位置仅为示意位置，在实际工程中其具体安装位置应根据现场的实际情况，可参考有关的仪表安装图集，或现场由相关工程技术人员根据实际工艺要求指导安装。3.8本图集中所有控制装置的安全保护方式，均按TN，TT系统进行设计。PE线的设置由工程设计人员根据电气设备具体情况确定。3，9图集中所选产品的型号及规格，并不代表某一厂家具体产品，3，10本图集中未能详尽的内容可参考每一部分的空调系统控制的说明，3.11图集还选取了空调系统计算机控制方面的工程实例，以供参考，在最后，附录了有关冷水机组的基本资料。说明
图集号02X201-1
审核主多伟校对意礼设计王东林页6
特号来源
GB/T50114
GB/T50114
GB/T50114
GB/T50114
GB/T50114
GB/T50114
GB/T50114
GB/T50114
00DX001wwW.bzxz.Net
GB/T50114
00DX001
常用图形符号
图形符号
注左测为进水，右侧为出水
空气过滤器
空气加热、冷却器
注：单如热
空气加热、冷却器
注：单湾却
空气加热、冷却器
注：友功能换热装置
电动调节风阀
加湿器
冷水机组
板式换热器
玲却塔
符号来源
GB/T50114
GB/T50114
GB/T50114
GB/T50114
G/T50114
GE/TS0114
GB/T50114
GB/T4728.2
图形特号
温度传感器
湿度传感器
压力传感器
一般检测点
电动二通阀
电动三通阀
电动蝶阀
水流开关
直接数字控制器
就地安装仪表
管道嵌装仪表
被测变量
常用文字符号
第一位
修炼词（小写）
时间或时间程序
压力或真空
速度或频率
多变量
重量或力
常用图形与文字符号
控制、调节
检测元件
积分、积累
记录或打印
开关或联锁
多功能
阀，风阀，百叶窗
运算，转换单元，伺放
驱动，执行器
图集号02X201-1
审核教保校对舞礼室设计王车林页
风机盘管控制
1.风机盘管为空调系统中的末端设备，其控制方式应根据工艺要求确定，本部分采用的主要控制方式有：
1.1工艺对水路系统不设置电动调节时，电气控制仅以调速开关控制风机风速，以调节室内温度。
1.2工艺对水路系统设置电动调节时，在采用调速开关控制风机的间时，还采用与调速开关并装的温控器，根据室内温度变化，对风机盘管回水电动阀进行自控开闭，使室内温度保持在所需要的范围内。1.3风机盘管二管制送冷/热风系统果用倚单的手动转换方式2.本部分选取了目前有关风机盘管控制方面的常用方案。为便于设计人员和施工单位使用，在图纸编排上，画出了相应的互连接线图。3.线路设：
经由室肉温控器、三速开关控制的风机盘管线路均采用芯聚氟乙烯绝缘导线RV500V，截面积为1.5mm2
4.带传感器的室内温度控制器安装位置应满足易于操作，其周围气温具有代表性，同时，还应避免热辐射的影响，箍型温控器安装位置图仅为示意位置，在实际工程中，应根据现场情况，由工艺确定其具体安装位置，也可参考有关的仪表安装图集，5.工程中风机盘管的电源进线位置和电动阀位置应根据工艺确定，通常盘管的水电进口位置应分开。
6.电动阀一殿由工艺配套，如果电动阀采用24V电源，可根据工程实际情况，确定采用集中配置或单台配置控制变压器，并在变压器一次侧设置熔断器保护，风机盘管控制说明
图集号02X201-1
审核王老伟校对落礼堂设计王球页8
AC220VN
1.S-101三速开关是用于手动调节风机风速，以达到调节室内温度2.当S一101拨到”断“位置时、风机电路被切断3.S-101安装在室内墙上。
*/学★#
审核表伟校对慈孔童设主车林
外部设备表
型号及规格
风机盘管二管制单-
手动控制风速互连接线图
器件名称
三速开关
图集号|02X201-1
AC220VN
TS-101
1.TS-101内的温控器具有通/断两个工作位置，温控器的通断可控制电动阀的动作使室内温度保持在需要的范阖内（温度设定范阖在10～30C)。2.当室内温度超过TS一101上的温度设定值时，温控器的触点5和8接通，电动阀被打开，系统询室内送冷风，
3.TS－101内的三速开关是用于手动调节风机的风速（高、中、低速三档）。4.当TS-101内的三速开关拨到断”位置时，风机电路被切断，同时，电动阀关闭献
TV-101
TS-101
TV-101
外部设备表
型号及规格
风机盘管二管制
睿件名称
室内温控器带三速开关
电动阀
图集号
送冷风室温控制互连接线图
审核生校对意礼意设计主有林页02X201-1
AC220VN
TS-101
1,TS一101内的温控器具有通/断两个工作位置，温控毒的通断可控制电动阅的动作使室内温度保持在需要的范围内（温度设定范围在10~30\C)。2.夏季选择开关拨在”孕”档，触点8和9接通。当室内温度超过TS-101上的温度设定值时，温控器的触点2和5接通，电动阀被打开，系统向室内送吟风。3,冬季选择开关拨在”热\档，触点8和1接通。当室内温度低于TS-101上的温度设定值时，温控器的触点2和3接通，电动阀被打开，系统向室内送热风，4.TS一101内的三速开关是用于手动调节风机的风速（高、中，低速三档）。5.当TS-101内的三速开关拨到”断”位置时，风机电路被切断，同时，电动阀关闭，/★
TV-101
TS-101
TV-101
外部设备表
型号及规格
风机盘管二管制
送冷/热风室温控制互连接线图
馨件名称
室内温控器带三速开关
电动阀
图集号
审核主校对读沁童设讯王东林页02X201-1
AC220V
TS-101
1.TS-101内的温控器具有通/断两个工作位置，温控器的通断可控制电动阀的动作，使室内温度保持在需要的范围内（温度设定范围在10~30°c)，2.夏季,冷冻水温度在15℃或以下时，TS-102触点A和B接通,当室内温度超过温控器的温度设定值时，TS-101的触点5和8接通。电动阀被打开，系统向室内送冷风，3.冬季，热水温度在31C或以上时，TS-102触点A和C接通当室内温度低于温控器的温度设定值时，TS-101的触点3和8接通，电动阀被打开，系统向室内送热风，4.TS-102 温控器通过对系统所供应的水温进行检测,自动将系统转换成所需要的工况方式下工作。
5. TS-101内的三速开关是用于手动调节风机的风速（高、中、低速三档）6.当TS-101内的三速开关拨到断”位置时，风机电路被切断，电动阀关闭TV-101
TS-102
TS-101
TV-101
TS-102
外部设备表
型号及规格
风机盘管二管制送冷/热风
水管温控互连接线图
器件名称
室内温控器带三速开关
电动阀
链型温控器
图集号
申核任校对孩礼堂设训王车环页02x201-1
