ESNNOAE
国家建筑标准设计图集
14X505-1
国家建筑标设计
玉家建筑标准设计
家建筑标准设计
《火灾自动报警系统设计规范》图示玉家建筑标准设计
玉家建筑标准设计
玉家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院

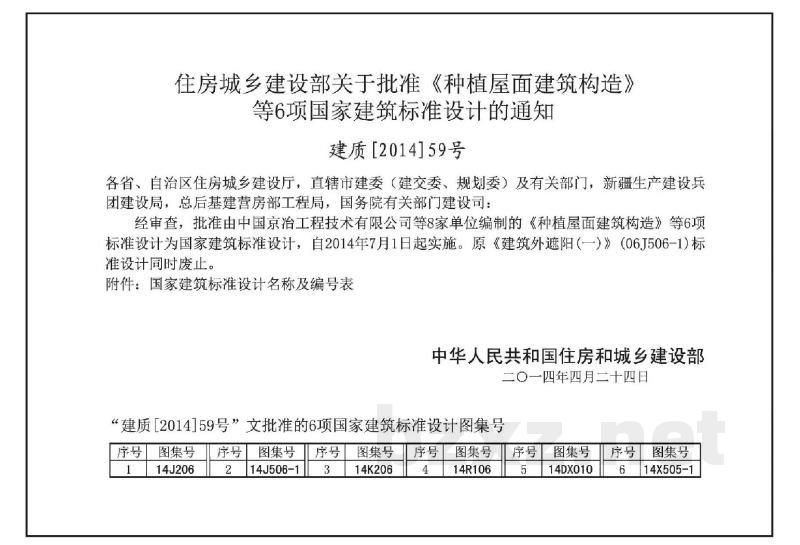

住房城乡建设部关于批准《种植屋面建筑构造》等6项国家建筑标准设计的通知
建质［2014]59号
各省、自治区住房城乡建设厅，直辖市建委（建交委，规划委）及有关部门，新疆生产建设兵团建设局，总后基建营房部工程局，国务院有关部门建设司：经审查，批准由中国京治工程技术有限公司等8家单位编制的《种植屋面建筑构造》等6项标准设计为国家建筑标准设计，自2014年7月1日起实施。原《建筑外遮阳（一）》（06I506-1）标准设计同时废止。
附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一四年四月二十四日
“建质［2014]59号”文批准的6项国家建筑标准设计图集号序号
图集号
14J206
图集号
14J506-1
图集号
14K206
图集号
14R106
图集号
14DX010
图集号
14X505-1

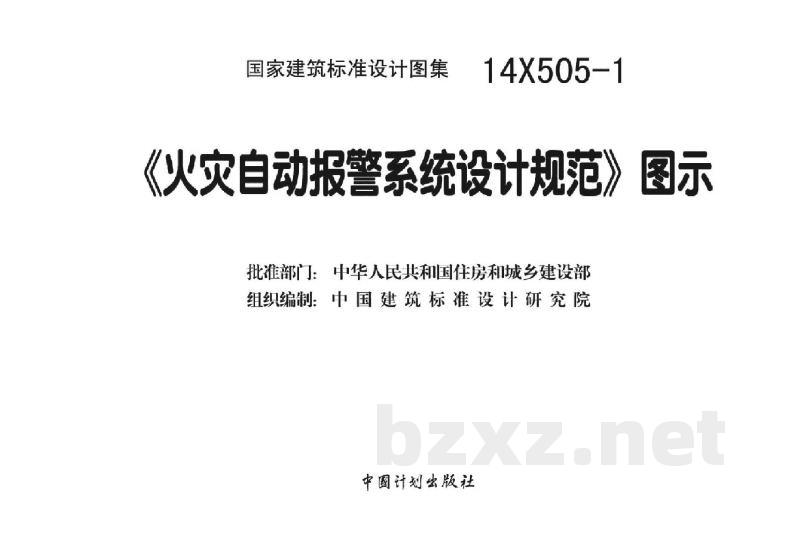

国家建筑标准设计图集
14X505-1
《火灾自动报警系统设计规范》图示批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划虫版社

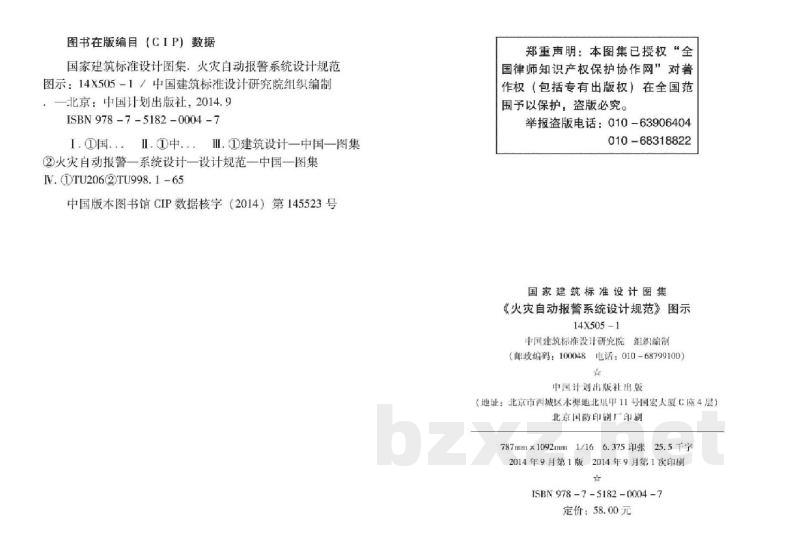

图书在版编目（CIP）数据
国家建筑标准设计图集，火灾自动报警系统设计规范图示：14X505-1/中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2014.9ISBN978-7-5182-0004-7
I.国..：Ⅱ.中..Ⅲ.建筑设计一中国一图集②火灾自动报警一系统设计一设计规范一中国一图集IV.OTU2062TU998.1-65
中国版本图书馆CIP数据核字（2014）第145523号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
《火灾自动报警系统设计规范》图示14X505-1
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木辉地北里中11号国宏人厦C座4层）北京国防印刷厂印刷
787mmx×1092mm1/166.375印张25.5下字2014年9月第1版2014年9月第1次印刷★
ISBN 978 -7 - 5182 -0004 -7
定价：58.00元

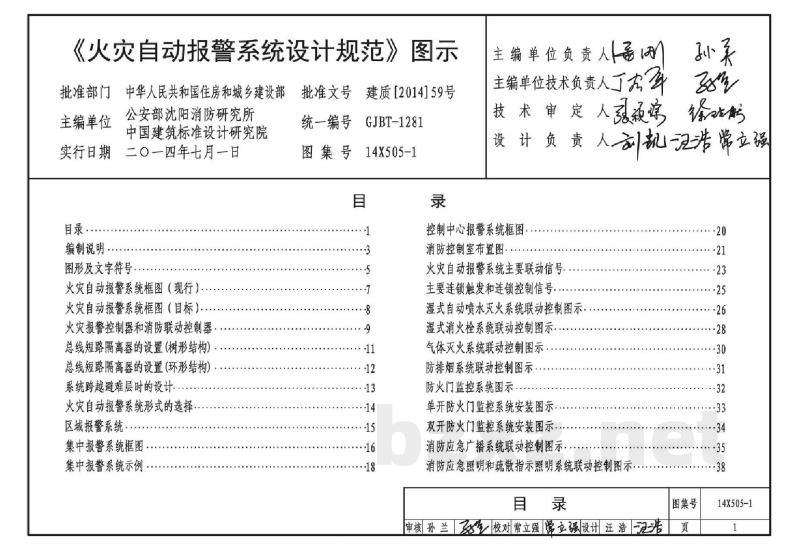

《火灾自动报警系统设计规范》图示批准部门中华人民共和国住房和城乡建设部批准文号建质[2014]59号主编单位
公安部沈阳消防研究所
中国建筑标准设计研究院
实行日期
二〇一四年七月一日
编制说明
图形及文字符号
火灾自动报警系统框图（现行）火灾自动报警系统框图（目标）.火灾报警控制器和消防联动控制器总线短路隔离器的设置(树形结构)总线短路隔离器的设置(环形结构）系统跨越避难层时的设计
火灾自动报警系统形式的选择
区域报警系统
集中报警系统框图．
集中报警系统示例·
统一编号GJBT-1281
图集号14X505-1
··16
主编单位负责人
主编单位技术负责人丁书级
技术审定人乱顽婷
设计负责人可靓说造常立强
控制中心报警系统框图，
消防控制室布置图：
火灾自动报警系统主要联动信号主要连锁触发和连锁控制信号
湿式自动喷水灭火系统联动控制图示湿式消火栓系统联动控制图示
气体灭火系统联动控制图示
防排烟系统联动控制图示.
防火门监控系统图示.
单开防火门监控系统安装图示
双开防火门监控系统安装图示
消防应急广播系统联动控制图示消防应急照明和疏散指示照明系统联动控制图示。目
审核孙兰校对常立强 常立强设汪浩图集号
··26
··28
14X505-1
备用照明系统
区域火灾报警控制器的设置，
房间被分隔时点型探测器的设置电梯机房火灾探测器的设置：
火焰探测器和图像型火灾探测器的设置，线型光束感烟火灾探测器的设置.··线型感温火灾探测器的设置
管路采样式吸气感烟火灾探测器的设置感烟火灾探测器在隔栅吊顶场所的设置区域显示器（火灾显示盘）的设置火灾警报器的设置…
消防专用电话系统
电动开门器的手动控制按钮
住宅建筑火灾自动报警系统
A类系统示意图…
B类和C类系统示意图
D类系统示意图
独立式火灾探测报警器组成系统示意图可燃气体探测器在橱柜中安装示意图.
C类系统中火灾警报器的设置..
A类系统中火灾警报器及消防应急广播的设置可燃气体探测器安装位置示意图电气火灾监控系统示意图
··63
火灾自动报警系统供电电源.
布线：
道路隧道火灾自动报警系统示意图.外浮顶油罐火灾自动报警系统示意图道路隧道及外浮顶油罐探测器系统图..电缆隧道火灾自动报警系统示意图·线型感温火灾探测器应用图示
线型光束感烟火灾探测器安装于高度大于12m的空间场所示意图吸气式感烟火灾探测器安装于高度大于12m的空间场所示意图·70
电气火灾监控系统用于保护高度大于12m空间场所的电气线路示意图...·80相关技术资料
防火门监控系统设备选型
消防应急照明和疏散指示系统示例消防应急照明和疏散指示系统设备选型缆式线型感温火灾探测器转换盒、终端盒连接图及设备选型：住宅建筑火灾自动报警系统示例住宅建筑火灾自动报警系统选型电气火灾监控探测器选型
剩余电流互感器选型…
消防设备电源监控系统图.
消防设备电源监控系统传感器接线图消防设备电源监控系统设备选型目录
审核孙兰盈校对常立强像立强设计汪浩2浩图集号
14X505-1
1编制依据
编制说明
会注明“省略”或“部分摘录”。1.1住房和城乡建设部建质函200981号文”关于印发《2009年国家建筑标准设计编制工作计划》的通知”。1.2国家现行相关标准：
《火灾自动报警系统设计规范》《自动喷水灭火系统设计规范》《消防给水及消火栓系统技术规范》《气体灭火系统设计规范》
GB50116-2013
GB 50084-2001（2005年版）
GB 50974-2014
GB50370-2005
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。2编制自的
火灾自动报警系统是建筑智能化系统的重要组成部分，该系统对于保障人民生命和国家财产安全具有重要作用。设计人员在进行该系统设计时，应严格执行修订的《火灾自动报警系统设计规范》GB50116-2013（以下简称《规范》）等相关规范的要求。该规范此次为全面修订，与1998年版规范相比变化较大，为帮助设计人员正确理解修订后规范的要求，突出修订后规范中的重点。难点，编制本规范图示，主要供设计，审图人员使用，同时施工，监理人员及其他管理人员也可参考使用。
3编制方式
3.1本图集选泽《规范》修订后新增或变化较大的重点内容，以及设计人员可能理解模糊的内容进行图示。图集的编制顺序与《规范》的章节顺序一致。3.2图面写出对应的规范条文及条文说明，需要进一步说明的加“提示”并配上图示内容，方便读者对照看图，加深理解。3.3图示的形式包括示意图、系统图，电路图、框图等，图中重点的内容或者突出表达的内容，用红色绘制。3.3部分图面受页面布局所限，没有列出或未完整列出条文或条文说明。图面3.4部分图示给出了“提示”或“注”“提示”的内容是对规范条文的进一步说明或者应充分引起设计人员注意的事项“注”的内容是对图示内容的说明。4适用范围
本图集适用于新建，扩建和改建的建，构筑物中设置的火灾自动报警系统的设计，审图和施工人员可参照使用。不适用于生产和购存火药，炸药，弹药、火工品等场所设置的火灾自动报警系统。5主要内容
5.1系统设计基本规定（包括系统形式的选择和设计要求等）。5.2消防联动控制设计（包括自动喷水灭火系统的联动控制设计、消火栓系统的联动控制设计，气体灭火系统的联动控制设计、电动防火门的联动控制设计，消防应急广播系统的联动控制设计等）。5.3火灾探测器的选择及设置（包括点型火灾探测器，线型火灾探测器、吸气式感烟火灾探测器）。
5.4系统设备的设置（包括火灾探测器的设置、区域显示器的设置、火灾警报器的设置等）。
5.5住宅建筑火灾自动报警系统。5.6可燃气体探测报警系统。
5.7电气火灾监控系统。
5.8系统供电及布线。
5.9典型场所的火灾自动报警系统（包括道路隧道、油罐、电缆隧道、高度大于12m的空间场所）。
5.10相关技术资料。
编制说明
图集号
审核孙兰红校对徐玲献病冷设计汪浩洗页
14X505-1下载标准就来标准下载网
6注意事项
6.1规范中关于联动控制触发信号的“与”逻辑及其他设定，需要通过对火灾报警控制器（联动型）或消防联动控制器编程来实现，编程时应符合规范要求并正确反映设计意图。
6.2设计人员在进行系统设计时，应注意与其他相关专业的配合，如了解建筑物内各部分的使用功能，建筑高度，梁柱结构、有何可燃物质，给水排水，供暖通风和空气调节系统的设置、设备布置及控制要求等。7其他
7.1火灾自动报警系统中涉及很多消防设备，设计人员在需要了解相关产品的功能特性（例如电源要求、报警性能、控制输出，故障报警、操作，主要部件性能，接线端子等）和接口要求时可以查阅下列国家标准：《点型感温火灾探测器》GB4716-2005《点型感烟火灾探测器》GB4715-2005《线型光纤感温火灾探测器》GB/T21197-2007《线型感温火灾探测器》GB16280-2005（《线型感温火灾探测器》GB16280-2014将于2015年6月1日起实施，代替《线型感温火灾探测器》GB16280-2005和《线型光纤感温火灾探测器》GB/T21197-2007
《线型光束感烟火灾探测器》GB14003-2005《特种火灾探测器》GB15631-2008（其中包括点型红外火焰探测器，吸气式感烟火灾探测器、图像型火灾探测器，点型一氧化碳火灾探测器）《点型紫外火焰探测器》GB12791-2006《独立式感烟火灾探测报警器》GB20517-2006《独立式感温火灾探测报警器》GB30122-2013《可燃气体报警控制器》GB16808-2008《手动火灾报警按钮》GB19880-2005《火灾报警控制器》GB4717-2005《消防联动控制系统》GB16806-2006（其中包括消防联动控制器，气体灭火控制器、消防电气控制装置，消防设备应急电源，消防应急广播设备，消防电话、传输设备、消防控制室图形显示装置、模块、消防电动装置、消火栓按钮）
《火灾自动报警系统组件兼容性要求》GB22134-2008《消防控制室通用技术要求》GB25506-2010《火灾声和/或光警报器》GB26851-2011《火灾显示盘》GB17429-2011
《消防应急照明和疏散指示系统》GB17945-201C《消防设备电源监控系统》GB28184-2011《防火门监控器》GB29364-2012《电气火灾监控系统第1部分：电气火灾监控设备》GB14287.1-2005
《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》CB14287.2-2005
《电气火灾监控系统第3部分：测温式电气火灾监控探测器》GB14287.3-2005
《电气火灾监控系统第4部分：故障电弧探测器》GB14287.4-2014（2015年6月1日起实施）7.2消防控制室图形显示装置和消防设备应急电源是定型产品名称，相关国家标准见《消防联动控制系统》GB16806-2006，标准中对产品应具有的功能有明确要求，不宜将“消防控制室图形显示装置”理解成“放置于消防控制室的显示器”，将“消防设备应急电源”理解成《供配电系统设计规范》GB50052-2009第3.0.4条所指的应急电源。其中消防控制室图形显示装置本图集中简称图形显示装置。
7.3火灾自动报警系统的供电，应符合《规范》第10章的规定。工程设计人员可参考本图集第71页并根据工程实际情况进行配置。7.4本图集中涉及给水排水，供暖通风和空气调节等其他专业的系统图已简化，具体以实际工程图纸为准，
编制说明
审核孙兰红校对徐玲献病冷设计汪浩一光图集号
14X505-1
图形和文字符号
火灾报警控制器，一般符号
火灾报警控制器（不具有联动控制功能）火灾报警控制器（联动型）
集中（型）火灾报警控制器
区域（型）火灾报警控制器
可燃气体报警控制器
家用火灾报警控制器
接线端子箱
防火卷帘控制器
电磁释放器
门磁开关
电动闭门器
输入/输出模块
输入模块
输出模块
模块箱
图形和文字符号
总线短路隔离器
区域显示器（火灾显示盘）
手动火灾报警按钮
消火栓按钮
消防电话插孔
带消防电话插孔的手动火灾报警按钮水流指示器
压力开关
流量开关
点型感烟火灾探测器
点型感温火灾探测器
家用点型感烟火灾探测器
可燃气体探测器
点型红外火焰探测器
图像型火灾探测器
独立式感烟大灾探测报警器
图形及文字符号
审核孙兰校对徐玲献核诊设计汪浩造图集号
14X505-1
图形和文字符号
独立式感温火灾探测报警器
剩余电流式电气火灾监控探测器测温式电气火灾监控探测器
剩余电流及测温式电气火灾监控探测器具有探测故障电乳功能的电气火灾监控探测器（故障电乳探测器）独立式电气火灾监控探测器（剩余电流及测温式）独立式电气火灾监控探测器（剩余电流式）独立式电气火灾监控探测器（测温式）线型感温火灾探测器
火灾光警报器
火灾声光警报器
扬声器，一般符号
消防电话分机
安全出口指示灯
疏散方向指示灯
图形和文字符号
图70℃
回280℃
回280℃
自带电源的应急照明灯
液位传感器
信专阀（带监视信号的检修阀）电磁阀
电动阀
常开防火阀（70℃熔断关闭）
常开排烟防火阀（280℃熔断关闭）常闭排烟防火阀（电控开启，280℃熔断关闭）通信线（包括S1~S5，见本图集第72页）报警信号总线
联动信号总线
50V以下的电源线路
消防电话线路
广播线路或音频线路
直接控制线路
注：本图集中直接控制线路包括连锁控制线路和手动直接控制专用线路图形及文字符号
审核孙兰校对徐玲献癌哈设汪浩泥浩图集号
14X505-1
2.0.1火灾自动报警系统
条文说明
2.0.1本条对火灾自动报警系统的定义作出新的探测火灾早期特征，发出火灾报警信号，为人员疏散，防止火灾蔓延和启动自动灭火设备提供控制与指示的消防系统。解释。火灾探测报警系统
消防电源
火灾报警传输设备或
及备用电源用户信息传输装置
消防电源
及备用电源
建筑消防设施远程监控中心
或消防物联网管理中心
消防联动控制系统
消防控制室图形显示装置
动控制器
1.本框图给出的是一个集中报警系统的构成示意图，用于说明系统中各部分之间的相互关系，在具体工程中系统构成应由设计人员根据工程实际情况进行配置2.消防电源及备用电源的设置见本图集第71页提示
1.《规范》对火灾自动报警系统的定义，明确了火灾自动报警系统具有联动控制功能。2.本框图是火灾自动报警系统的现行架构输入
灯具、
分配电
装置、
配电箱
手动控制盘
（柜）
（柜）
火灾自动报警系统框图（现行）审核丁宏军口为刻校对汪浩造设计刘凯司火灾预警系统
消防电源
监控系统
消防设
备电源
监控器
2.0.1图示1
图集号
14X505-1
火灾探测报警
探测器
手动火灾
报警按钮
警报器
消防联动控制
消防控制室图形显示装置
火灾报警控制器（联动型）
消防电源火灾报警传输设备或
及备用电源用户信息传输装置
消防电源
及备用电源
建筑消防设施远程监控中心
或消防物联网管理中心
气体防火
消防电气控制装置
应急电动
防排消防
烟控泵控
控制控制
制器制器
气体防火防火
卷帘门设
设备设备备
灯具、
分配电
电源配电箱
1.本框图给出的是火灾自动报警系统的发展目标，消防联动控制系统中各子系统自成系统，消防联动控制器不再直接控制末端设备，而是通过各种消防电气控制装置进行控制。
2.各种消防电气控制装置将逐步成为定型产品，并均应通过消防认证。器
电动防烟消防
开窗排烟给水
设备设备
电动、
注：同第7页注。
输入模块
消火栓
火灾自动报警系统框图（目标）火灾预警系统
消防电源
监控系统
消防设
备电源
监控器
2.0.1图示2
图集号
审核丁宏军为校对汪浩造设计刘凯国机页
14X505-1
