本图集适用于电气照明节能设计。本标准高效节能光源、高效节能灯具、高效节能镇流器的选用原则、照明系统（包括传统的手动控制方式和现代的智能化控制方式）的节电措施、照明灯光的智能控制、天然光的应用方法等。选择（办公区、教室、多功能厅、地下车库、厂房）典型建筑照明节能设计示例，供设计人员选用和参考。

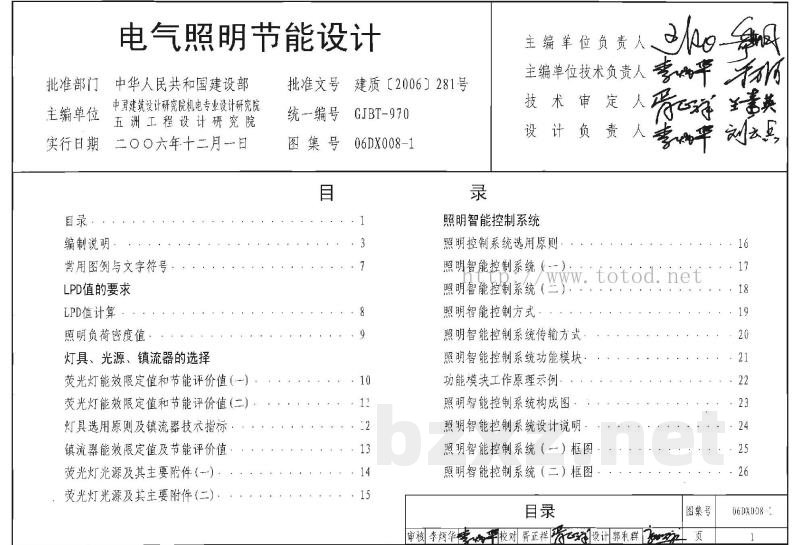

电气照明节能设计
批准部门中华人民共和国建设部主编单位
中国建筑设计研究院机电专业设计研究院五洲工程设计研究院
实行日期二〇〇六年十二月－日目录，
编制说明·
赏用图例与文字符号
LPD值的要求
LPD值计算
照明负荷密度值
灯具、光源，镇流器的选择
荧光灯能效限定值和节能评价值（一）荧光灯能效限定值和节能评价值（二）灯具选用原则及镇流器技术指标镇流器能效限定值及节能评价值荧光灯光源及其主要附件（--）荧光灯光源及其主要附件（二）·建质【2006】281号
批准文号
统一编号
图集号
GJBT-970
06DX008-1
主编单位负责人
主编单位技术负责人
技术审定
设计负责
照明智能控制系统
照明控制系统选用原则
华刘具
照明智能控制系统/yw.totod:net照明智能控制系统（--）
照明智能控制方式
照明智能控制系统传输方式
照明智能控制系统功能模块
功能模决工作原理示例
照明智能控制系统构成图：
照明智能控制系统设计说明
照明智能控制系统（--）框图
照明智能控制系统（二）框图
图集号
申核李炳华楼平校对青正栏设讯郭利群页
06DX008
照明智能控制系统（三）框图

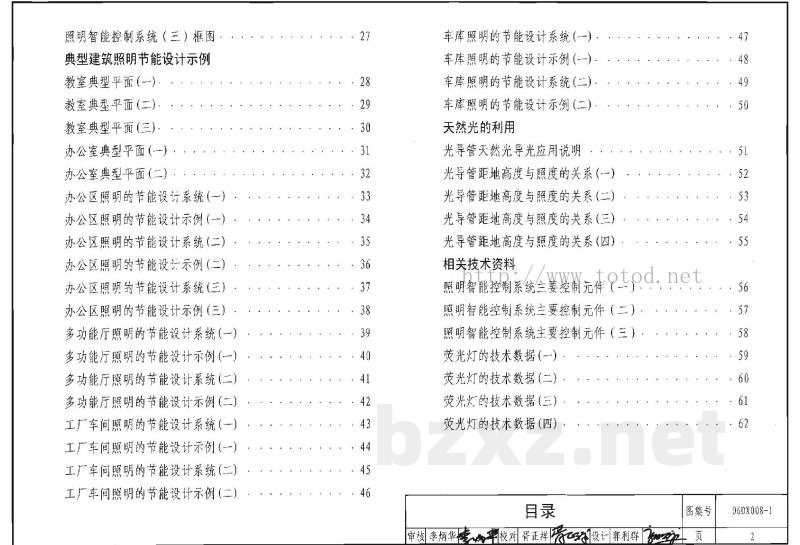

典型建筑照明节能设计示例
教室典型平面（-)：
教室典型平面（二)、
教室典型平面(三)．
办公室典型平面（--）·
办公室典型平面（二），
办公区照明的节能设计系统（一）办公区照明的节能设计示例（一）办公区照明的节能设计系统（二)办公区照明的节能设计示例（二)办公区照明的节能设计系统（三）：办公区照明的节能设计示例（三）：多功能厅照明的节能设计系统（一)多功能厅照明的节能设计示例（一)多功能厅照明的节能设计系统(二)多功能厅照明的节能设计示例（二）工厂车间照明的节能设计系统（一）工厂车间照明的节能设计示例（--）工厂车间照明的节能设计系统(二)工厂车间照明的节能设计示例(二)27
车库照明的节能设计系统（-一）.车库照明的节能设计示例（--）.车库照明的节能设计系统（二）车库照明的节能设计示例（二），天然光的利用
光导管天然光导光应用说明
光导管距地高度与照度的关系（--)光导管距地高度与照度的关系（二）光导管距地高度与照度的关系（三）光导管距地高度与照度的关系（四）相关技术资料
照明智能控制系统全要型制元体2tod.netWW
照明智能控制系统主要控制元件（二）：照明智能控制系统主要控制元件（三）：荧光灯的技术数据（-）
荧光灯的技术数据（二），
荧光灯的技术数据（三），
荧光灯的技术数据（四）
图集号
审核李炳华佳年校对 正祥设计郭利群资
06DX008-1

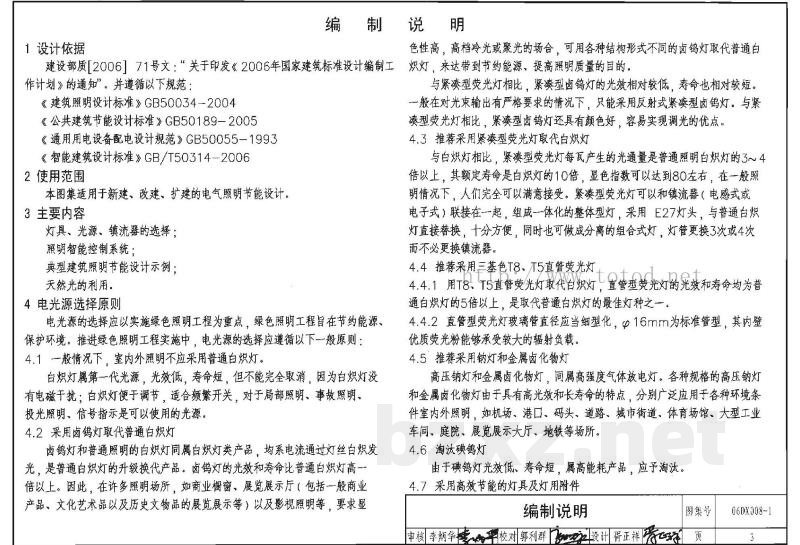

1设计依据
编制说明
色性高，高档冷光或聚光的场合，可用各种结构形式不同的卤钨灯取代普通白建设部质2006」71号文：关于印发《2006年国家建筑标准设计编制工炽灯，来达带到节约能源，提高照明质量的目的。作计划》的通知”。并遵循以下规范；《建筑照明设计标准》GB50034-2004《公共建筑节能设计标准》GB50189—2005《通用用电设备配电设计规范》GB50055-1993《智能建筑设计标准》GB/T50314-20062 使用范围
本图集适用于新建，改建、扩建的电气照明节能设计。3主要内容
灯具、光源、镇流器的选择；
照明智能控制系统：
典型建筑照明节能设计示例；
天然光的利用。
4电光源选择原则
电光源的选择应以实施绿色照明工程为重点，绿色照明工程旨在节约能源，保护环境。推进绿色照明工程实施中，电光源的选择应遵循以下一般原则：4.1一般情况下，室内外照明不应采用普通白炽灯。白炽灯属第一代光源，光效低。寿命短，但不能完全取消，因为白炽灯没有电磁于扰：白炽灯便于调节，适合频繁开关。对于局部照明、事故照明、投光照明，信号指示是可以使用的光源。4.2采用卤钨灯取代普通白炽灯
卤钨灯和普通照明的白炽灯同属白炽灯类产品，均系电流通过灯丝白炽发光，是普通白炽灯的升级换代产品。卤钨灯的光效和寿命比普通白炽灯高一倍以上。因此，在许多照明场所、如商业橱窗，展览展示厅（包括一般商业产品、文化艺术品以及历史文物品的展览展示等）以及影视照明等，要求显与紧凑型荧光灯相比。紧凑型卤钨灯的光效相对较低，寿命也相对较短。一般在对光束输出有严格要求的情况下，只能采用反射式紧凑型卤钨灯。与紧凑型荧光灯相比，紧凑型卤钨灯还具有颜色好，容易实现调光的优点，4.3推荐采用紧凑型荧光灯取代白炽灯与白炽灯相比，紧凑型荧光灯每瓦产生的光通量是普通照明白炽灯的3～4倍以上，其额定寿命是白炽灯的10倍，显色指数可以达到80左右，在一般照明情况下，人们完全可以满意接受。紧凑型荧光灯可以和镇流器（电感式或电子式）联接在一起，组成一体化的整体型灯，采用E27灯头，与普通白炽灯直接替换，十分方便，同时也可做成分离的组合式灯，灯管更换3次或4次而不必更换镇流器。
4.4推荐采用三基色T8、T5直管荧光灯，otodr
4.4.1用T8、T5直管荧光灯取代白炽灯℃直管型荧光灯的光效和寿命均为普通白炽灯的5倍以上，是取代普通白炽灯的最佳灯种之一。4.4.2直管型荧光灯玻璃管直径应当细型化，Φ16mm为标准管型，其内壁优质荧光粉能够承受较大的辐射负载。4.5推荐采用钠灯和金属卤化物灯高压钠灯和金属卤化物灯，同属高强度气体放电灯。各种规格的高压钠灯和金属卤化物灯由于具有高光效和长寿命的特点，分别广泛应用于各种环境条件室内外照明，如机场、港口、码头、道路、城市街道、体育场馆。大型工业车间，庭院、展览展示大厅、地铁等场所。4.6淘汰碘钨灯
由于碘钨灯光效低，寿命短属高能耗产品应予淘汰。4.7采用高效节能的灯具及灯用附件编制说明
图集号
审核李炳华捷校对郭利群设讯骨正祥%页
06DX008-1

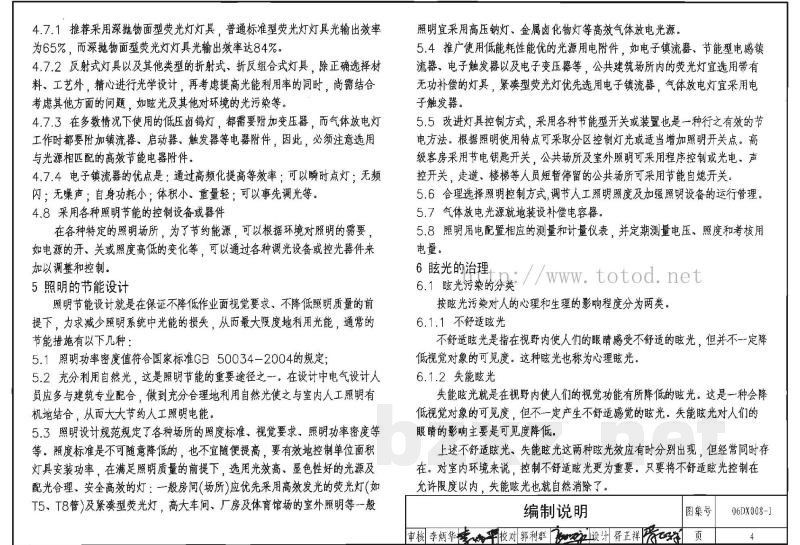

4.7.1推荐采用深抛物面型荧光灯灯具，普通标准型荧光灯灯具光输出效率为65%，而深抛物面型荧光灯灯具光输出效率达84%。4.7.2反射式灯具以及其他类型的折射式，折反组合式灯具，除正确选择材料、工艺外，精心进行光学设计、再考虑提高光能利用率的同时，尚需结合考虑其他方面的问题，如眩光及其他对环境的光污染等。4.7.3在多数情况下使用的低压卤钨灯，都需要附加变压器，而气体放电灯工作时都要附加镇流器、启动器，触发器等电器附件，因此，必须注意选用与光源相匹配的高效节能电器附件。4.7.4电子镇流器的优点是：通过高频化提高等效率；可以瞬时点灯：无频闪：无噪声；自身功耗小；体积小、重量轻；可以事先调光等。4.8采用各种照明节能的控制设备或器件在各种特定的照明场所，为了节约能源，可以根据环境对照明的需要，如电源的开、关或照度高低的变化等，可以通过各种调光设备或控光器件来加以调整和控制。
5照明的节能设计
照明节能设计就是在保证不降低作业面视觉要求、不降低照明质量的前提下，力求减少照明系统中光能的损失，从而最大限度地利用光能，通常的节能措施有以下几种；
5.1照明功率密度值符合国家标准GB50034一2004的规定：5.2充分利用自然光，这是照明节能的重要途径之一。在设计中电气设计人员应多与建筑专业配合，做到充分合理地利用自然光使之与室内人工照明有机地结合，从而大大节约人工照明电能。5.3照明设计规范规定了各种场所的照度标准，视觉要求、照明功率密度等等。照度标准是不可随意降低的，也不宜随便提高，要有效地控制单位面积灯具安装功率，在满足照明质量的前提下，选用光效高、显色性好的光源及配光合理、安全高效的灯：-般房间（场所）应优先采用高效发光的荧光灯（如T5、T8管）及紧凑型荧光灯，高大车间、厂房及体育馆场的室外照明等一般照明宜采用高压钠灯、金属卤化物灯等高效气体放电光源。5.4推广使用低能耗性能优的光源用电附件，如电子镇流器、节能型电感镇流器，电子触发器以及电子变压器等，公共建筑场所内的荧光灯宜选用带有无功补偿的灯具，紧凑型荧光灯优先选用电子镇流器，气体放电灯宜采用电子触发器。
5.5改进灯具控制方式，采用各种节能型开关或装置也是一种行之有效的节电方法。根据照明使用特点可采取分区控制灯光或适当增加照明开关点。高级客房采用节电钥匙升关，公共场所及室外照明可来用程序控制或光电，声控开关，走道、楼梯等人员短暂停留的公共场所可采用节能自熄开关，5.6合理选择照明控制方式，调节人工照明照度及加强照明设备的运行管理。5.7气体放电光源就地装设补偿电容器。5.8照明用电配置相应的测量和计量仪表，并定期测量电压，照度和考核用电量。
6眩光的治理+r
6.1眩光污染的分类
//totod.net
按眩光污染对人的心理和生理的影响程度分为两类。6.1.1不舒适眩光
不舒适眩光是指在视野内使人们的眼晴感受不舒适的眩光、但并不一定降低视觉对象的可见度。这种眩光也称为心理眩光。6.1.2失能眩光
失能眩光就是在视野内使人们的视觉功能有所降低的眩光。这是一种会降低视觉对象的可见度，但不一定产生不舒适感觉的眩光。失能眩光对人们的眼睛的影响主要是可见度降低。上述不舒适眩光，失能眩光这两种眩光效应有时分别出现，但经常同时存在。对室内环境来说，控制不舒适眩光更为重要。只要将不舒适眩光控制在允许限度以内，失能眩光也就自然消除了。编制说明
图集号
申核李炳华生干校对郭利群设计骨正祥页
06DX008-1

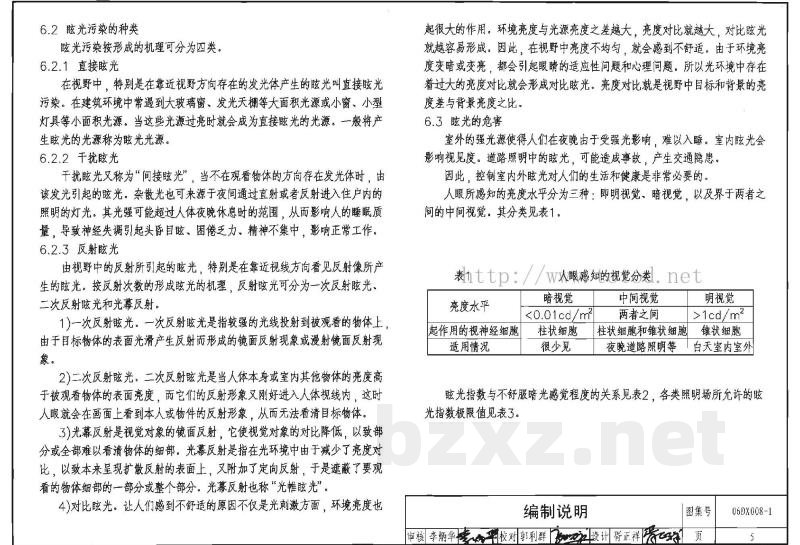

6.2眩光污染的种类
眩光污染按形成的机理可分为四类6.2.1直接眩光
在视野中，特别是在靠近视野方向存在的发光体产生的眩光叫直接眩光污染。在建筑环境中常遇到大玻璃窗、发光天棚等大面积光源或小窗、小型灯具等小面积光源。当这些光源过亮时就会成为直接眩光的光源。一般将产生眩光的光源称为眩光光源。
6.2.2干扰眩光
干扰眩光又称为“间接眩光”，当不在观看物体的方向存在发光体时，由该发光引起的眩光，杂散光也可来源于夜间通过直射或者反射进入住户内的照明的灯光。其光强可能超过人体夜晚休息时的范围，从而影响人的睡眠质量，导致神经失调引起头昏目眩、困倦乏力、精神不集中，影响正常工作。6.2.3反射眩光
由视野中的反射所引起的眩光，特别是在靠近视线方向看见反射像所产生的眩光。按反射次数的形成眩光的机理，反射眩光可分为一次反射眩光、二次反射眩光和光幕反射。
1)-次反射眩光。一次反射眩光是指较强的光线投射到被观看的物体上由于目标物体的表面光滑产生反射而形成的镜面反射现象或漫射镜面反射现象。
2)二次反射眩光。二次反射眩光是当人体本身或室内其他物体的亮度高于被观看物体的表面亮度，而它们的反射形象又刚好进入人体视线内，这时人眼就会在画面上看到本人或物件的反射形象，从而无法看清自标物体。3)光幕反射是视觉对象的镜面反射，它使视觉对象的对比降低，以致部分或全部难以看清物体的细部。光幕反射是指在光环境中由于减少了亮度对比，以致本来呈现扩散反射的表面上，又附加了定向反射，于是遮蔽了要观看的物体细部的一部分或整个部分。光幕反射也称“光惟眩光”。4)对比眩光。让人们感到不舒适的原因不仅是光刺激方面，环境亮度也起很大的作用。环境亮度与光源亮度之差越大，亮度对比就越大，对比眩光就越容易形成。因此，在视野中亮度不均匀，就会感到不舒适。由于环境亮度变暗或变亮，都会引起眼睛的适应性问题和心理问题。所以光环境中存在着过大的亮度对比就会形成对比眩光。亮度对比就是视野中目标和背景的亮度差与背景亮度之比。
6.3眩光的危害
室外的强光源使得人们在夜晚由于受强光影响，难以入睡。室内眩光会影响视见度。道路照明中的眩光，可能造成事故，产生交通隐患。因此，控制室内外眩光对人们的生活和健康是非常必要的。人眼所感知的亮度水乎分为三种：即明视觉、暗视觉，以及界于两者之间的中间视觉。其分类见表1。
表nttp：//w大眼感知的视觉分类。net暗视觉
亮度水平
起作用的视神经细胞
适用情况
中间视觉
<0.01cd/m2
两者之间
柱状细胞
很少见
明视觉
>1cd/m2
柱状细胞和锥状细胞锥状细胞
夜晚道路照明等「白天室内室外光指数与不舒服暗光感觉程度的关系见表2，各类照明场所允许的眩光指数极限值见表3。
编制说明
图集号
审核 李炳华博华校对郭利群设计背正祥负
06DX008-1
眩光指数
办公室
眩光指数与不舒服眩光感觉程度的关系眩光感觉程度
刚好不能忍受，开始感到太强
刚好不舒适，开始感到不舒适
不舒适
刚好可以接受，开始注意
有感觉
刚好看得出，开始有感觉，
没有感觉
各类照明场所允许的眩光指数极限值分类
一般办公室
制图室
手术室
粗装配车间
普通加工车间
精密加工车间
超精密加工车间
6.4 眩光的治理措施
极限值
6.4.1降低灯具的表面亮度，如采用磨砂玻璃、漫射玻璃或格栅。6.4.2局部照明的灯具应采用不透明的反射罩，且灯具的遮光角为30°，除利用灯具设置遮光角外，还可以利用建筑构件等起到避光的作用。6.4.3灯具的悬挂高度。眩光角与照明器的安装高度密切相关，照明器安装得越高，产生眩光可能性就越小；从灯具和作业面的布置方面考虑，将灯具安装在工作位置的正前上方40°以外区域，避免将灯具安装在干扰区内：6.4.4合理的亮度分布。顶棚和墙的亮度对眩光的抑制有重要作用。如果顶棚的亮度过低，就会与照明器的亮度形成较大的对比。为了提高顶棚和墙的亮度，可采用较高反射比的饰面材料，还可以采用半直接型或漫射型照明器6.4.5对于眩光的限制不是越小越好，只要达到相应条件的眩光限制标准就能满足设计要求，否则会增加很多投资。室内外照明产生的眩光需改进，实现目标的主动权掌握在设计者手中，包括来自于生产制造领域的专业技术人员、政府部门以及照明设计师。7高效节能光源的选用原则
7.1高度较低房间，如办公室、教室、会议室及仪表、电子等生产车间宜采用细管径直管形荧光灯：//wwWtQtotdtnet
7.2商店营业厅宜采用细管直管形荧光灯、紧凑型荧光灯或小功率的金属卤化物灯；
7.3高度较高的工业厂房，应按照生产使用要求，采用金属卤化物灯或高压钠灯。亦可采用大功率细管径荧光灯：7.4一般照明场所不宜采用荧光高压汞灯，不应采用自镇流荧光高压汞灯；7.5一般情况下，室内外照明不应采用普通照明白炽灯：在特殊情况下需采用时，其额定功率不应超过100W。编制说明
图集号
申核李炳华情平校对 郭利群设 正祥]页
06DX008-1
根据需要参照
代号“☆“标
注在图形符号
旁区别不同
类型电气箱
（柜）例：
AL：字母代码
11：序列号
表示为一层1号
照明配电箱
AL-照明配电箱字母代码
ALE一应急照明箱字母代码
AC一控制箱字母代码
AP-动力配电箱字母代码
AS-信号箱字母代码
AT-双电源切换箱字母代码
AW-电能表箱字母代码
AX一插座箱字母代码
ABC-设备监控箱字母代码
ADD一住户配线箱字母代码
ATF放大器箱字母代码
AVP-分配器箱字母代码
投光灯，一般符号
聚光灯
泛光灯
应急疏散指示标志灯(出口）
应急疏指示标志灯（向左）
应急疏散指示标志灯（向右）
注：“☆”为参照代号，参照代码包括字母代码和序列号，序号
根据需要“★”
用字母标注在
图形符号旁边
区别不同类型
灯具。例：
表示为安全照明
单管荧光灯
二管荧光灯
三管荧光灯
n普荧光灯
嵌入式筒灯
C-吸顶灯
E－应急灯
G圆球灯
L-花灯
P-吊灯
W-壁灯
EN-密阅灯
LL-局部照明灯
单联单控扳把开关
双联单控扳把开关
三联单控扳把开关
n联单控扳把开关
带指示灯的开关
根据露要“★“
用字母标注在
图形符号旁边
区别不同类型
常用图例与文字符号
两控单极开关
限时开关
带指示灯的限时开关
1P单相(电源)插座
3P-三相(电源)插座
1C-单相暗敷(电源)插座
3C-三相暗敷(电源)插座
1EN-单相密闭（电源)插座
3EN-三相密闭(电源)插座
●具有护板的（电源)插座
具有单极开关的(电源)插座
具有隔离变压器的插座
向上配线
向下配线
缆线连接
单根连接线汇入线束示例
图集号
审核李炳华传校对郭利群设训青正祥页
06DX008-1
《建筑照明设计标准》GB50034-2004中6.1照明功率密度值规定，办公，商业、旅馆、医院、学校和工业建筑照明的功率密度值条文为强制性条文必须严格执行。
LPD限值是限定-个房间或场所的照明功率密度最大允许值，设计中实际计算的LPD值不应超过标准规定值，计算式如下：EP=(P +）(W/m22)
式中：P一单个光源的输入功率(含配套镇流器或变压器功耗)(W);R一单个光源的额定功率(W);
P-光源配套镇流器或变压器的功耗(W);A一房间或场所的面积(m2)。
照明设计时，应逐个房间或场所按使用条件确定照度标准，选择光源，灯具、镇流器类型，规格、计算乎均照度，使之符合规定的照度标准值，并使计算照度偏差不超过±10%，再按(1)式计算LPD值，与规定的LPD值(现行值)对比，不超过规定值即符合要求。如果超过规定值，应调整方案，直至符合规定值为止。
有设计人员图省事，不做照度计算，将规定的LPD值(现行值)当作单位面积安装功率，倒算出光源数量，这样存在不知道实际照度是多少的问题。有两种极端情况：一是选用的光源等器材效率低，照度达不到标准：二是选用了高效光源等器材，实际照度远超标准值，造成浪费。设计中降低LPD值的措施：
引用利用系数法计算平均照度的计算公式如下：Eav=
式中：Eav一工作面上的平均照度，Ix)；の一光源光通量，（Im)；
N—光源数量：
U利用系数，其值见厂商样本资料，-般取0.4~0.6；A一房间或场所的面积，（m2)；K一灯具的维护系数，其值见下表。(2)
环境污染特征
维护系数
房间或场所举例
卧室、办公室、餐厅、阅览室、教室、病房、客房、仪器仪表装配间、电子元赛件装配间、检验室等商店营业厅、侯车室、影剧院、机械加工车间、机械装配车间、体育馆等
污染严重厨房、锻工车间、铸工车间、水泥车间等室外
雨篷、站台
光源的光效ns（含镇流器）为：ns=
灯具擦
洗次数维护系数值
（次/a）
将(1*和(3*代(2)减w：totod. nethttp
从(4）式可知，要降低LPD值应采取以下措施：1.提高光源的光效nS，包括降低镇流器功耗；0.80
2，提高利用系数U，就是要选用效率高的灯具，以及与房间相适应的灯具配光，并注意合理提高房间顶棚、墙壁的反射比；3．合理确定照度标准值，设计照度应控制在标准值范围内，不要超过标准值10%。
只要精心设计，优化设计方案，定能实现规定的LPD指标，从而做到节能的要求。
LPD值计算
申核李炳华楼中校对郭刘群改计青正祥图集号
06DX008-1
居住建筑每户照明功率密度值（LPD）场所名称
起居室
卫生间
照明功率密度（W/m）
现行值
目标值
办公建筑照明功率密度值(LPD）场所名称
普通办公室
高档办公室、设计室
会议室
营业厅
文件整理、复印、发行室
档案室
熙明功率密度（W/m2
现行值
目标值
医院建筑照明功率密度值(LPD)
场所名称
治疗室、诊室
化验室
手术室
候诊室、挂号厅
护士站
重症监护室
照明功率密度（W/m）
现行值
目标值
对应照度值（x）
对应照度值（Ix）
对应照度值（Ix）
旅馆建筑照明功率密度值(LPD）场所名称
中餐厅
多功能厅
客房层走廊
照明功率密度（W/m
现行值
目标值
商业建筑照明功率密度值（LPD）场所名称
一般商店营业厅
高档商店营业厅
—般超市营业厅
高档超市营业厅
照明功率密度（W/m）
现行值
目标值
/20tatoa
学校建筑照明功率密度值(LPD)
场所名称
教室、阅览室
实验室
美术教室
多媒体教室
照明功率密度（W/m）
现行值
目标值
对应照度值（Ix）
对应照度值（Ix）
Jne500
对应照度值（Ix）
注：1，本页摘自《建筑照明设计标准》GB50034-2004。2．工业照明负荷密度见相关行业标准照明负荷密度值
图集号
审核骨正祥心校对郭刘群设计李炳华博页
06DX008-1
灯的类别
双管、四管、多曾
和方形
双管、方形
灯的类别
双管、四管、多管
和方形
双管、方形
单端荧光灯能效限定值
标称功率
9、10.13
11（双管）
最低初始光效，（Im/W）
RR,RZ\
单端荧光灯节能评价值
标称功率
9、10、13
11（双管）
RL,RB,RN,RD*
最低初始光效，（Im/w）
RL,RB,RN,RD*
光源种类
额定功率范围
普通照明用白炽灯
卤钨灯
普通直管型荧光灯
三基色荧光灯
聚凑型荧光灯
荧光高压汞灯
金属卤化物灯
高压钠灯
高频无极灯
10~1500
60~5000
50~1000
35~3500
35~1000
各种电光源的技术指标
(lm/W)
显色指数
23/60/85
2400~2900
2800~3300
全系列
全系列
全系列
33004300
3000/4500/5600
1950/2200/2500
3000~4000
平均寿命
1000~2000
1500~2000
6000~8000
12000~15000
5000~8000
5000~10000
5000~10000
12000~24000
40000~80000
http://totod.net
1，表1、表2引自《单端荧光灯能效限定值及节能评价值》GB19415-2003该标准规定了单端荧光灯的能效限定值、节能评价值、试验方法和检验规则适用于具有预热式阴极的装有肉启动装置或使用外启动装置的单端荧光灯2．本图集推荐使用节能评价值
3.*表中色调应符合《单端荧光灯性能要求》GB/T17262-2002中标准色品坐标的要求。企业可以根据用户的要求制造非标准颜色的灯，但应同时给出非标准颜色色品坐标的目标值，且其容差应在5SDCM的范围之内。对于非标准颜色的灯，其光效应按附近标准颜色色温较低的光效值进行判定荧光灯能效限定值和节能评价值（一）图集号
申核正祥爱心校对王娟2眠设计李炳华烤页
06DX008-
标秭功率
自镇流荧光灯能效等级
初始光效，（Im/W）
能效等级（色调：RR.RZ'）
能效等级（色调：RL,RB,RN,RD）1
*表中色调应特合《普通照明用自镇流荧光灯性能要求》GB/17263中表3色度坐标的要求。企业可以根据用户的要求制造非标准颜色的灯，但应同时给出非标准颤色色度坐标的目标值，且其容差应在5SDCM的范图之内。对于非标准颜色的灯，其光效应按附逝标准颜色光效值较高的能效等级进行判定。注：
1．该表引自《普通照明用自镇流荧光灯能效限定值及能效等级》GB19044-2003，该标准规定了普通照明用自镇流荧光灯（以下简称：自镇流荧光灯）的能效等级，能效限定值、节能评价值、试验方法和检验规则，适用于额定电压220V、频率50Hz交流电源，标称功率为60W及以下，采用螺口灯头或卡口灯头，在家庭和类似场合普通照明用的，把控制启动和稳定燃点部件集成一体的自镇流荧光灯。不适用于带罩的自镇流荧光灯。
2.自镇流荧光灯在燃点2000h时，其光通维持率均不应低于80%。3．自镇流荧光灯能效限定值为表中能效等级的3级。4．自镇流荧光灯节能评价值为表中能效等级的2级。表2
额定功率
金属卤化物灯能效等级
最低初始光效值，（Im/W）
能效等级
1.1该表引自《金属卤化物灯能效限定值及能效等级》GB120054-2006该标准规定了金属卤化物灯的能效等级、能效限定值、节能评价值、试验方法和检验规则，适用于功率为175W～1500W透明玻壳的航钠系列单端金属卤化物灯。
2.金属卤化物灯在燃点2000h时，175W、250W、400W、1000W光通维持率不应低于75%：1500W燃点500h时光通维持率不应低于75%。3．能效限定值：金属卤化物灯能效限定值为表中能效等级的3级。4．节能评价值：金属卤化物灯节能评价值为表中能效等级的2级。荧光灯能效限定值和节能评价值（二）图集号
审核 正祥心校对王娟设计李炳华捷率页
06DX008-1
潮湿场所
灯具安装场所
有腐蚀性气体或蒸汽的场所
高温场所
有尘埃的场所
在装有锻锤、大型桥式吊车等震动、摆动较大场所
在易受机械损伤、光源自行脱落可能造成人员伤害或财物损失的场所在有爆炸或火灾危险场所使用
在有洁净要求的场所
在需防止紫外线照射的场所
直接安装在可燃材料表面
灯具出光口形式
灯具效率
灯具选用原则
灯具安装场所
应采用相应防护等级的防水灯具或带防水灯头的开嫩式灯具宜采用防腐蚀密闭式灯具。若采用开激式灯具，各部分应有防腐蚀或防水措施
宜采用散热性能好、耐高温的灯具应按防尘的相应防护等级选择适宜的灯具应有防震和防脱落措施
灯具应有防护措施
应符合国家现行相关标准和规范的有关规定应采用不易积尘、易于擦拭的洁净灯具应采用隔紫灯具或无紫光源
应采用标有标志的灯具
高强度气体放电灯灯具的效率要求开散式
格栅或透光罩
比较对象
自身功率（W）
系统光效比
价格比较
重量比
寿命（年）
可靠性
电磁干扰（EMI）
或无线电千扰（RFI）
灯光闪炼度
系统功率因数
36W荧光灯用镇流器性能对比表
普通电感镇流器
节能型电感镇流器www.bzxz.net
1.5左右
0.4～0.6（不补偿）0.4～0.6（不补偿）http://totod.net
灯具出光口形式
灯具效率
荧光灯灯具的效率要求
开激式
保护罩（玻璃或塑料）
磨砂、棱镜
灯具选用原则及镇流器技术指标电子镇流器
0.3左右
在允许范围内
0.9以上
图集号
审核骨正祥瑞校对于娟设计李炳华烤平页
06DX008-1
