适用于工业与民用建筑的采暖、空调及生活热水供热，图集给出机房设计安装图

中央液态冷热源环境系统设计施工图集
批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究所、北京恒有源科技发展有限公司
实行日期：2003年5月1日
图集号：03SR113
批准文号：建质[2003]74号

主编单位负责人：王艳
主编单位技术负责人：云谦
技术审定人：左照耀
设计负责人：王流敬

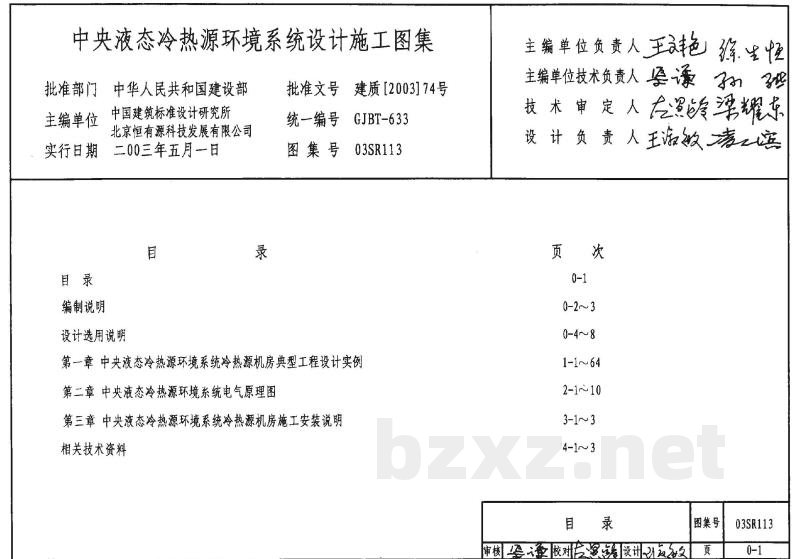

目录
编制说明 (0-1 ~ 0-3)
设计选用说明 (0-4 ~ 0-8)
第一章 中央液态冷热源环境系统冷热源机房典型工程设计实例 (1-1 ~ 1-64)
第二章 中央液态冷热源环境系统电气原理图 (2-1 ~ 2-10)
第三章 中央液态冷热源环境系统冷热源机房施工安装说明 (3-1 ~ 3-3)
第四章 相关技术资料 (4-1 ~ 4-3)

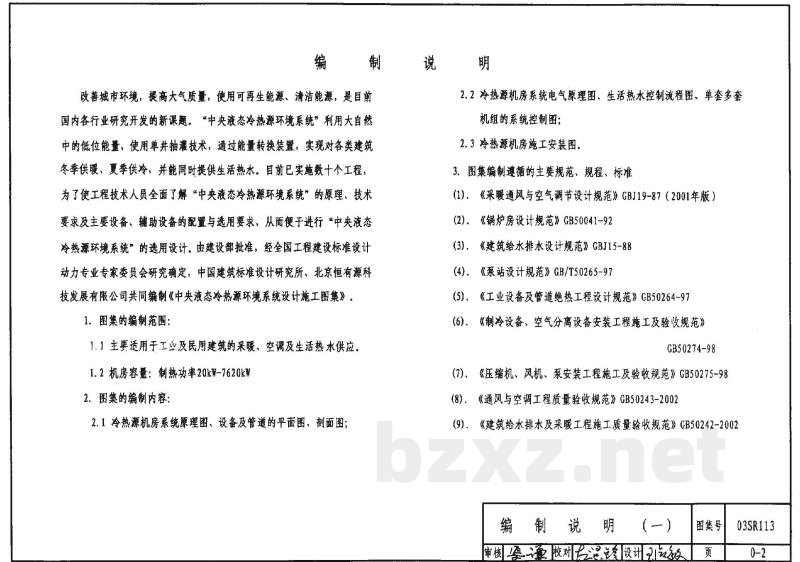

编制说明

改善城市环境，提高大气质量，使用可再生能源、清洁能源，是目前国内各行业研究开发的新课题。“中央液态冷热源环境系统”利用大自然中的低位能量，使用单井抽灌技术，通过能量转换装置，实现对各类建筑冬季供暖、夏季供冷，并能同时提供生活热水。目前已实施数十个工程，为了使工程技术人员全面了解“中央液态冷热源环境系统”的原理、技术要求及主要设备、辅助设备的配置与选用要求，从而便于进行“中央液态冷热源环境系统”的选用设计，由建设部批准，经全国工程建设标准设计动力专业专家委员会研究确定，中国建筑标准设计研究所、北京恒有源科技发展有限公司共同编制《中央液态冷热源环境系统设计施工图集》。

1. 图集的编制范围：
1.1 主要用于工业及民用建筑的采暖、空调及生活热水供应；
1.2 机房容量：制热功率 20kW-7620kW。

2. 图集的编制内容：
2.1 冷热源机房系统原理图、设备及管道的平面图、剖面图；
2.2 冷热源机房系统电气原理图、生活热水控制流程图、单套多套机组的系统控制图；
2.3 冷热源机房施工安装图。

3. 图集编制遵循的主要规范、规程、标准：
(1) 《采暖通风与空气调节设计规范》GBJ19-87（2001年版）
(2) 《锅炉房设计规范》GB50041-92
(3) 《建筑给水排水设计规范》GBJ15-88
(4) 《泵站设计规范》GB/T50265-97
(5) 《工业设备及管道绝热工程设计规范》GB50264-97
(6) 《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-98
(7) 《压缩机、风机、泵安装工程施工及验收规范》GB50275-98
(8) 《通风与空调工程质量验收规范》GB50243-2002
(9) 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

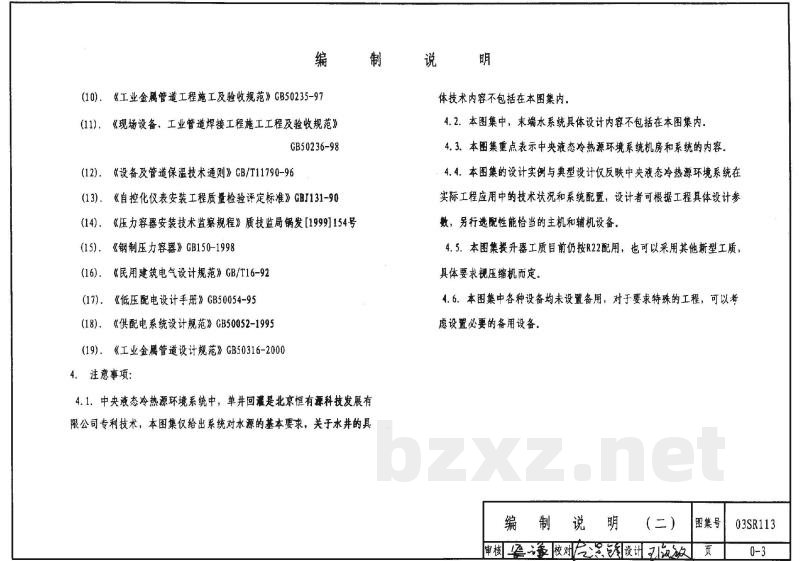

(10) 《工业金属管道工程施工及验收规范》GB50235-97
(11) 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98
(12) 《设备及管道保温技术通则》GB/T11790-96
(13) 《自控化仪表安装工程质量检验评定标准》GBJ131-90
(14) 《压力容器安装技术监察规程》质技监局锅发[1999]154号
(15) 《钢制压力容器》GB150-1998
(16) 《民用建筑电气设计规范》GB/T16-92
(17) 《低压配电设计手册》GB50054-95
(18) 《供配电系统设计规范》GB50052-1995
(19) 《工业金属管道设计规范》GB50316-2000

4. 注意事项：
4.1 中央液态冷热源环境系统中，单井回灌是北京恒有源科技发展有限公司专利技术，本图集仅给出系统对水源的基本要求，关于水井的具体技术内容不包括在本图集内。
4.2 本图集中，末端水系统具体设计内容不包括在本图集内。
4.3 本图集重点表示中央液态冷热源环境系统机房和系统的内容。
4.4 本图集的设计实例与典型设计仅反映中央液态冷热源环境系统在实际工程应用中的技术状况和系统配置，设计者可根据工程具体设计参数，另行选配性能恰当的主机和辅机设备。
4.5 本图集提升器工质目前仍按R22配用，也可以采用其他新型工质，具体要求视压缩机而定。
4.6 本图集中各种设备均未设置备用，对于要求特殊的工程，可以考虑设置必要的备用设备。

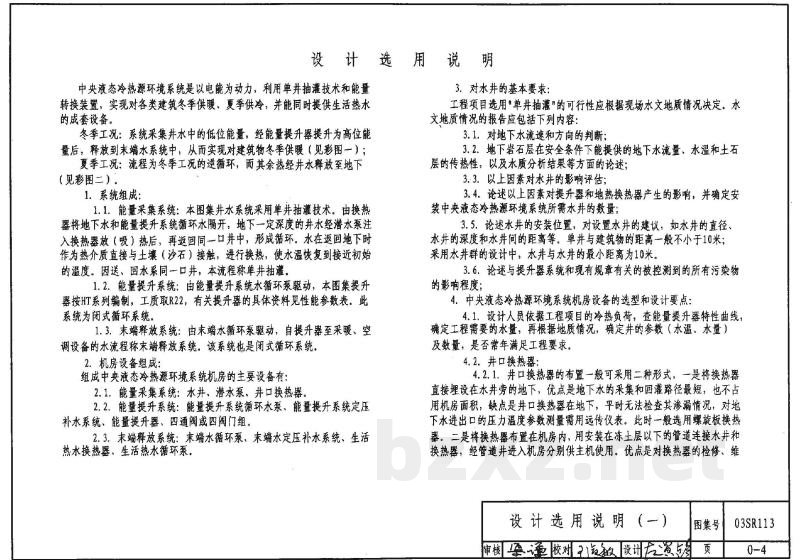

设计选用说明

中央液态冷热源环境系统是以电能为动力，利用单井抽灌技术和能量转换装置，实现对各类建筑冬季供暖、夏季供冷，并能同时提供生活热水的成套设备。

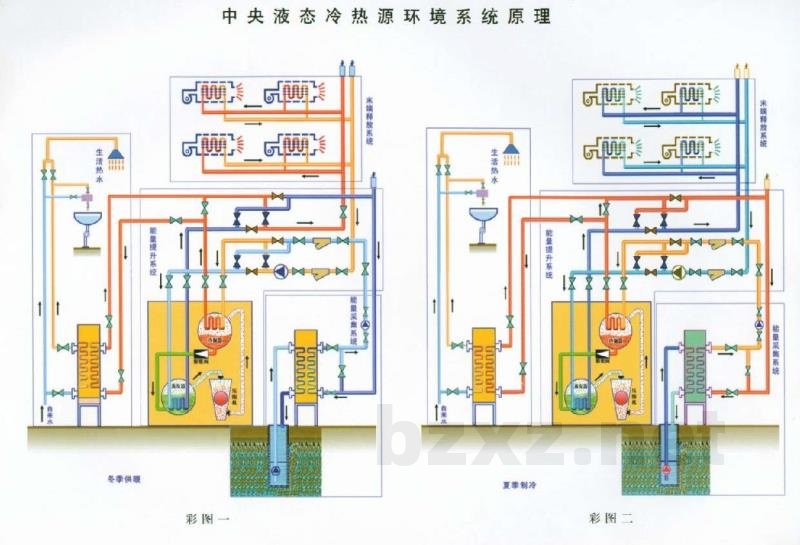

冬季工况：系统采集井水中的低位能量，经能量提升器提升为高位能量后，释放到末端水系统中，从而实现对建筑物冬季供暖；
夏季工况：流程为
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

03SR113：中央液态冷热源环境系统设计施工图集
目录 (0-1)
编制说明 (0-2～3)
设计选用说明 (0-4～8)
第一章 中央液态冷热源环境系统冷热源机房典型工程设计实例 (1-1～64)
目录 (1-1～3)
图例 (1-4)
HT20-FH(一台)冷热源系统原理图 (1-5)
HT20-FH(一台)冷热源设备及管道平面图 (1-6)
HT20-FH(一台)1-1剖面图 (1-7)
HT20-FH(二台)冷热源系统原理图 (1-8)
HT20-FH(二台)冷热源设备及管道平面图 (1-9)
HT20-FH(二台)1-1剖面图 (1-10)
HT60(一台)冷热源系统原理图 (1-11)
HT60(一台)冷热源设备及管道平面图 (1-12)
HT60(一台)1-1、2-2剖面图 (1-13)
HT60(二台)冷热源系统原理图 (1-14)
HT60(二台)冷热源设备及管道平面图 (1-15)
HT60(二台)1-1、剖面图 (1-16)
HT120(一台)冷热源系统原理图 (1-17)
HT120(一台)冷热源设备及管道平面图 (1-18)
HT120(一台)1-1、2-2剖面图 (1-19)
HT120(二台)冷热源系统原理图 (1-20)
HT120(二台)冷热源设备及管道平面图 (1-21)
HT120(二台)1-1、2-2剖面图 (1-22)
HT120(二台)3-3、4-4剖面图 (1-23)
HT190(一台)冷热源系统原理图 (1-24)
HT190(一台)冷热源设备及管道平面图 (1-25)
HT190(一台)1-1、2-2、3-3剖面图 (1-26)
HT190(二台)冷热源系统原理图 (1-27)
HT190(二台)冷热源设备及管道平面图 (1-28)
HT190(二台)1-1、2-2、3-3剖面图 (1-29)
HT250(一台)冷热源系统原理图 (1-30)
HT250(一台)冷热源设备及管道平面图 (1-31)
HT250(一台)1-1、2-2剖面图 (1-32)
HT250(二台)冷热源系统原理图 (1-33)
HT250(二台)冷热源设备及管道平面图 (1-34)
HT250(二台)1-1、2-2、3-3、4-4剖面图 (1-35)
HT400(一台)冷热源系统原理图 (1-36)
HT400(一台)冷热源设备及管道平面图(1) (1-37)
HT400(一台)冷热源设备及管道平面图(2) (1-38)
HT400(一台)1-1、2-2、3-3、4-4剖面图 (1-39)
HT400(二台)冷热源系统原理图 (1-40)
HT400(二台)冷热源设备及管道平面图 (1-41)
HT400(二台)1-1、2-2剖面图 (1-42)
HT400(一台)泵组模块 (1-43)
HT760(一台)冷热源系统原理图 (1-44)
HT760(一台)冷热源设备及管道平面图 (1-45)
HT760(一台)1-1、2-2剖面图 (1-46)
HT760(二台)冷热源系统原理图 (1-47)
HT760(二台)冷热源设备及管道平面图 (1-48)
HT760(二台)1-1剖面图 (1-49)
HT760(三台)冷热源系统原理图 (1-50)
HT760(三台)冷热源设备及管道平面图 (1-51)
HT760(三台)1-1、2-2剖面图 (1-52)
HT760(三台)3-3剖面图 (1-53)
HT760(三台)4-4、5-5剖面图 (1-54)
HT760(五台)冷热源系统原理图 (1-55)
HT760(五台)冷热源设备及管道平面图 (1-56)
HT760(五台)1-1、2-2剖面图 (1-57)
HT760(五台)3-3剖面图 (1-58)
HT760(五台)4-4、5-5剖面图 (1-59)
HT760(一台)泵组模块 (1-60)
水直供制冷方案(一) (1-61)
水直供制冷方案(二) (1-62)
末端二次水方式系统图 (1-63)
冷热源系统热水供应原理图 (1-64)
第二章 中央液态冷热源环境系统电气原理图 (2-1～10)
目录 (2-1)
图例 (2-2)
电气原理框图(手动状态) (2-3)
电气原理框图(自动状态) (2-4)
小机组生活热水控制流程图 (2-5)
大机组生活热水控制流程图 (2-6)
单套机组自控系统框图 (2-7)
多套机组群控系统框图 (2-8)
潜水泵、能量提升系统循环泵连锁控制电路图 (2-9)
补水泵、末端循环泵控制电路图 (2-10)
第三章 中央液态冷热源环境系统机房施工安装说明 (3-1～3)
目录、说明(一) (3-1)
说明(二) (3-2)
说明(三) (3-3)
相关技术资料 (4-1～3)
典型工程实例(一) (4-1)
典型工程实例(二) (4-2)
典型工程实例(三) (4-3)
