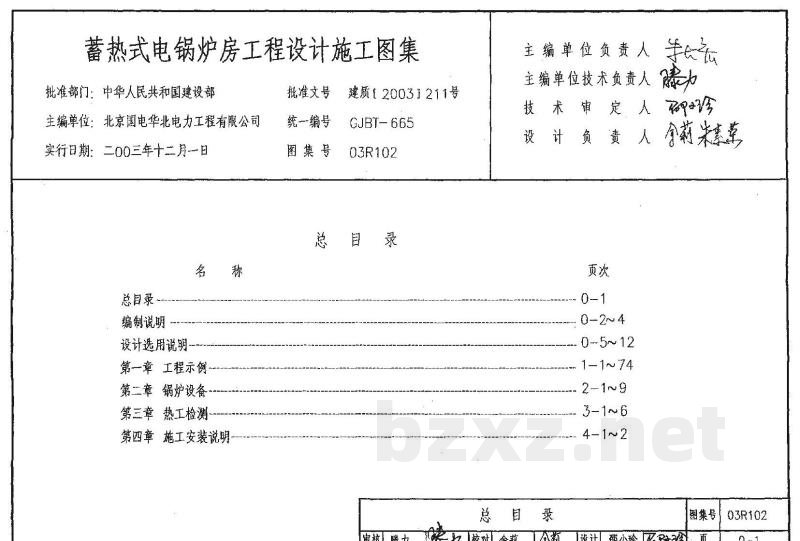

蓄热式电锅炉房工程设计施工图集

批准部门：中华人民共和国建设部
主编单位：北京国电华北电力工程有限公司
实行日期：2003年12月
批准文号：建质〔2003〕211号
图集号：GJBT665 03R102

总目录
编制说明

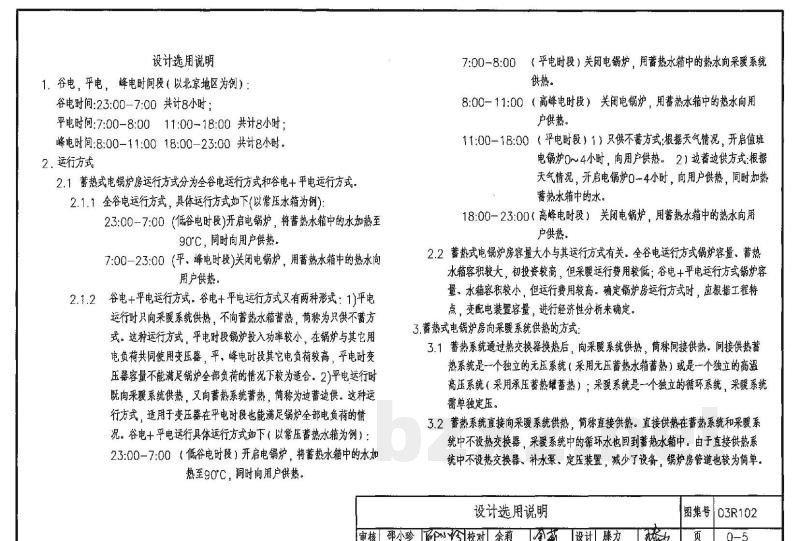

设计选用说明
第一章 工程示例
第二章 锅炉设备
第三章 热工检测
第四章 施工安装说明

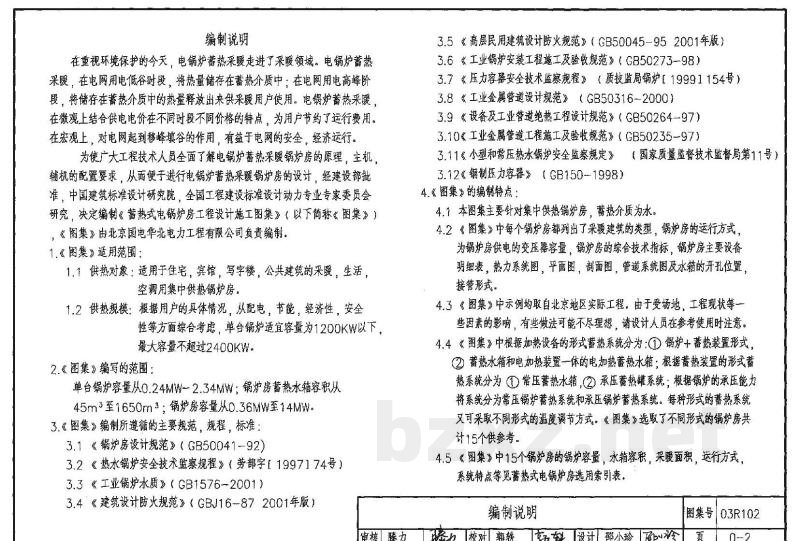

编制说明

在重视环境保护的今天，电锅炉蓄热采暖走进了采暖领域。电锅炉蓄热采暖在电网用电低谷时段，将热量储存在蓄热介质中；在电网用电高峰阶段，将储存在蓄热介质中的热量释放出来供采暖用户使用。电锅炉蓄热采暖在微观上结合供电电价在不同时段不同价格的特点，为用户节约了运行费用。在宏观上，对电网起到移峰填谷的作用，有益于电网的安全、经济运行。

为使广大工程技术人员全面了解电锅炉蓄热采暖锅炉房的原理、主机及辅机的配置要求，从而便于进行电锅炉蓄热采暖锅炉房的设计，经建设部批准，中国建筑标准设计研究院、全国工程建设标准设计动力专业专家委员会研究，受托编制《蓄热式电锅炉房工程设计施工图集》（以下简称《图集》），《图集》由北京国电华北电力工程有限公司负责编制。

1. 《图集》适用范围：
1.1 供热对象：适用于住宅、宾馆、写字楼、公共建筑的采暖、生活、空调用集中供热锅炉房。
1.2 供热规模：根据用户的具体情况，从配电、节能、经济性、安全性等方面综合考虑，单台锅炉适宜容量为1200KW以下，最大容量不超过2400KW。

2. 《图集》编写的范围：
单台锅炉容量从0.24MW-2.34MW；锅炉房蓄热水箱容积从45m³至1650m³；锅炉房容量从0.36MW至14MW。

3. 《图集》编制所遵循的主要规范、规程、标准：
3.1 《锅炉房设计规范》（GB50041-92）
3.2 《热水锅炉安全技术监察规程》（劳部字〔1997〕174号）
3.3 《工业锅炉水质》（GB1576-2001）
3.4 《建筑设计防火规范》（GBJ16-87 2001年版）
3.5 《高层民用建筑设计防火规范》（GB50045-95 2001年版）
3.6 《工业锅炉安装工程施工及验收规范》（GB50273-98）
3.7 《压力容器安全技术监察规程》（质技监局锅炉〔1999〕1154号）
3.8 《工业金属管道设计规范》（GB50316-2000）
3.9 《设备及工业管道绝热工程设计规范》（GB50264-97）
3.10 《工业金属管道工程施工及验收规范》（GB50235-97）
3.11 《小型和常压热水锅炉安全监察规定》（国家质量监督技术监督局第11号）
3.12 《钢制压力容器》（GB150-1998）

4. 《图集》的编制特点：
4.1 本图集主要针对集中供热锅炉房，蓄热介质为水。
4.2 《图集》中每个锅炉房都列出了采暖建筑的类型，锅炉房的运行方式、锅炉房供电的变压器容量、锅炉房的综合技术指标、锅炉房主要设备明细表、热力系统图、平面图、剖面图、管道系统图及水箱的开孔位置接管形式。
4.3 《图集》中示例均取自北京地区实际工程。由于受场地、工程现状等一些因素的影响，有些做法可能不尽理想，请设计人员在参考使用时注意。
4.4 《图集》中根据加热设备的形式，蓄热系统分为：
① 锅炉+蓄热装置形式；
② 蓄热水箱和电加热装置一体的电加热蓄热水箱。
根据蓄热装置的形式，蓄热系统分为：
① 常压蓄热水箱；
② 承压蓄热罐系统。
根据锅炉的承压能力，将系统分为常压锅炉蓄热系统和承压锅炉蓄热系统。每种形式的蓄热系统又可采取不同形式的温度调节方式。《图集》选取了不同形式的锅炉房共计15个供参考。
4.5 《图集》中15个锅炉房的锅炉容量、水箱容积、采暖面积、运行方式及系统特点等，详见“蓄热式电锅炉房选用索引表”。

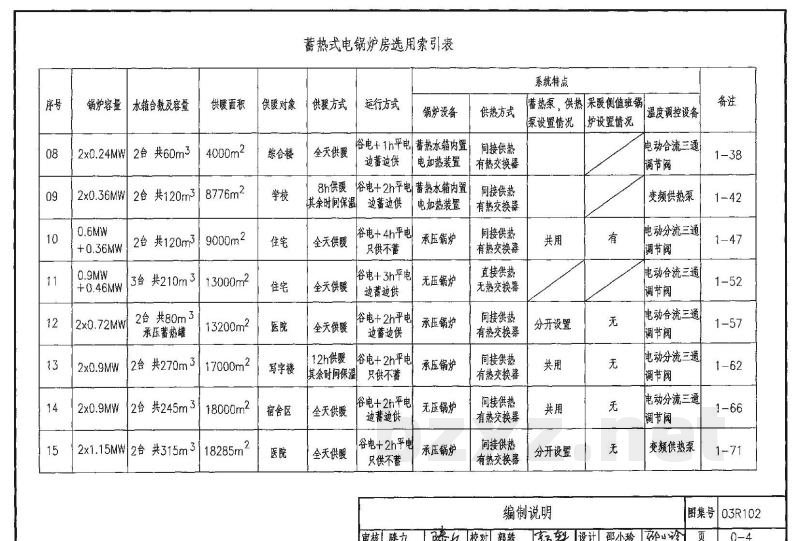

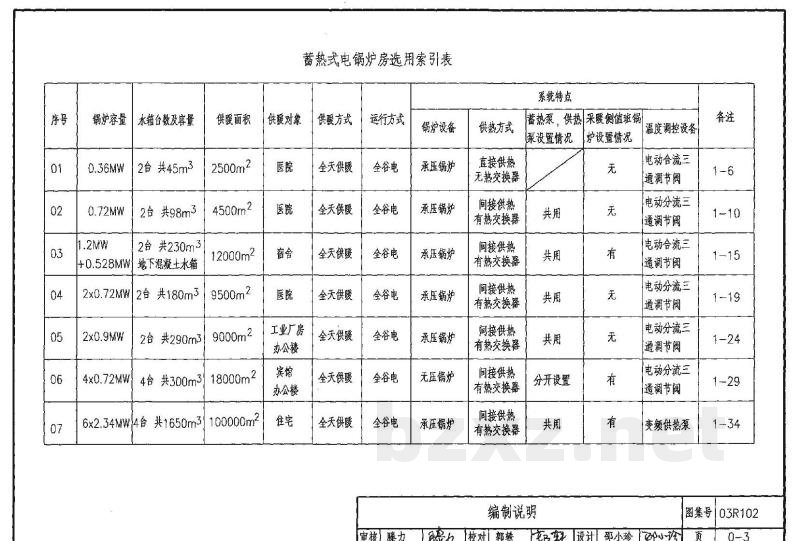

蓄热式电锅炉房选用索引表

01：锅炉容量0.36MW，水箱2台共45m³，供暖面积2500m²，供暖对象：医院。
02：锅炉容量0.72MW，水箱2台共98m³，供暖面积4500m²，供暖对象：医院。
03：锅炉容量1.2MW，水箱2台共230m³，供暖面积12000m²，供暖对象：宿舍。
04：锅炉容量2x0.72MW，地下混凝土水箱，供暖面积9000m²，供暖对象：医院。
05：锅炉容量2x0.9MW，水箱2台共290m³，供暖面积18000m²。
06：锅炉容量4x0.72MW，水箱4台共300m³。
07：锅炉容量6x2.34MW/4台，水箱共1650m³，供暖面积100000m²。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

03R102：蓄热式电锅炉房工程设计施工图集
总目录
编制说明
设计选用说明
第一章 工程示例
目录
图例
全谷电运行
工程示例 01
1×0.36MW 45立方米蓄热式电锅炉房
1×0.36MW 45立方米蓄热式电锅炉房热力系统图
1×0.36MW 45立方米蓄热式电锅炉房平面布置图
1×0.36MW 45立方米蓄热式电锅炉房剖面图
工程示例 02
1×0.72MW 98立方米蓄热式电锅炉房
1×0.72MW 98立方米蓄热式电锅炉房热力系统图
1×0.72MW 98立方米蓄热式电锅炉房平面布置图
1×0.72MW 98立方米蓄热式电锅炉房剖面图
1×0.72MW 98立方米蓄热式电锅炉房管道系统图
工程示例 03
1×1.2＋1×0.528MW 240立方米蓄热式电锅炉房
1×1.2＋1×0.528MW 240立方米蓄热式电锅炉房热力系统图
1×1.2＋1×0.528MW 240立方米蓄热式电锅炉房平面布置图
1×1.2＋1×0.528MW 240立方米蓄热式电锅炉房管道系统图
工程示例 04
2×0.72MW 180立方米蓄热式电锅炉房
2×0.72MW 180立方米蓄热式电锅炉房热力系统图
2×0.72MW 180立方米蓄热式电锅炉房平面布置图
2×0.72MW 180立方米蓄热式电锅炉房剖面图
2×0.72MW 180立方米蓄热式电锅炉房管道系统图
工程示例 05
2×0.9MW 290立方米蓄热式电锅炉房
2×0.9MW 290立方米蓄热式电锅炉房热力系统图
2×0.9MW 290立方米蓄热式电锅炉房平面布置图
2×0.9MW 290立方米蓄热式电锅炉房剖面图
2×0.9MW 290立方米蓄热式电锅炉房管道系统图
工程示例 06（无压锅炉）
4×0.72MW 300立方米蓄热式电锅炉房
4×0.72MW 300立方米蓄热式电锅炉房热力系统图
4×0.72MW 300立方米蓄热式电锅炉房平面布置图
4×0.72MW 300立方米蓄热式电锅炉房剖面图
4×0.72MW 300立方米蓄热式电锅炉房管道系统图
工程示例 07
6×2.34MW 1650立方米蓄热式电锅炉房
6×2.34MW 1650立方米蓄热式电锅炉房热力系统图
6×2.34MW 1650立方米蓄热式电锅炉房一层平面布置图
6×2.34MW 1650立方米蓄热式电锅炉房二层平面布置图
谷电＋平电运行
工程示例 8（蓄热水箱内置电加热装置）
2×0.24MW 60立方米蓄热式电锅炉房
2×0.24MW 60立方米蓄热式电锅炉房热力系统图
2×0.24MW 60立方米蓄热式电锅炉房平面布置图
2×0.24MW 60立方米蓄热式电锅炉房管道系统图
工程示例 9（蓄热水箱内置电加热装置）
2×0.36MW 120立方米蓄热式电锅炉房
2×0.36MW 120立方米蓄热式电锅炉房热力系统图
2×0.36MW 120立方米蓄热式电锅炉房平面布置图
2×0.36MW 120立方米蓄热式电锅炉房剖面图
2×0.36MW 120立方米蓄热式电锅炉房管道系统图
工程示例 10
1×0.6＋1×0.36MW 120立方米蓄热式电锅炉房
1×0.6＋1×0.36MW 120立方米蓄热式电锅炉房热力系统图
1×0.6＋1×0.36MW 120立方米蓄热式电锅炉房平面布置图
1×0.6＋1×0.36MW 120立方米蓄热式电锅炉房剖面图
1×0.6＋1×0.36MW 120立方米蓄热式电锅炉房管道系统图
工程示例 11
1×0.9＋1×0.46MW 210立方米蓄热式电锅炉房
1×0.9＋1×0.46MW 210立方米蓄热式电锅炉房热力系统图
1×0.9＋1×0.46MW 210立方米蓄热式电锅炉房平面布置图
1×0.9＋1×0.46MW 210立方米蓄热式电锅炉房剖面图
1×0.9＋1×0.46MW 210立方米蓄热式电锅炉房管道系统图
工程示例 12（承压蓄热罐）
2×0.72MW 80立方米高温水蓄热式电锅炉房
2×0.72MW 80立方米高温水蓄热式电锅炉房热力系统图
2×0.72MW 80立方米高温水蓄热式电锅炉房平面布置图
2×0.72MW 80立方米高温水蓄热式电锅炉房剖面图
2×0.72MW 80立方米高温水蓄热式电锅炉房管道系统图
工程示例 13
2×0.9MW 270立方米蓄热式电锅炉房
2×0.9MW 270立方米蓄热式电锅炉房热力系统图
2×0.9MW 270立方米蓄热式电锅炉房平面布置图
2×0.9MW 270立方米蓄热式电锅炉房剖面图
工程示例 14（无压锅炉）
2×0.9MW 245立方米蓄热式电锅炉房
2×0.9MW 245立方米蓄热式电锅炉房热力系统图
2×0.9MW 245立方米蓄热式电锅炉房平面布置图
2×0.9MW 245立方米蓄热式电锅炉房剖面图
2×0.9MW 245立方米蓄热式电锅炉房管道系统图
工程示例 15
2×1.15MW 315立方米蓄热式电锅炉房
2×1.15MW 315立方米蓄热式电锅炉房热力系统图
2×1.15MW 315立方米蓄热式电锅炉房平面布置图
2×1.15MW 315立方米蓄热式电锅炉房剖面图
第二章 锅炉设备
目录
锅炉设备 01
DRS0.74-0.7/95/70电热热水锅炉总图
DRS0.74-0.7/95/70电热热水锅炉一次阀门仪表图
DRS0.74-0.7/95/70电热热水锅炉电气原理图
DRS型电热热水锅炉参数表
锅炉设备 02
WDR0.36-0.05/85/60电热热水锅炉总图
WDR0.36-0.05/85/60电热热水锅炉一次阀门仪表图
WDR0.36-0.05/85/60电热热水锅炉电气原理图
WDR型电热热水锅炉特性表
第三章 热工检测
目录
蓄热式电锅炉房热工检测系统图图例及文字符号
蓄热式电锅炉房热工检测系统图（三通阀）
蓄热式电锅炉房热工检测系统图（变频泵）
电动执行器安装接线图
温度调节议单元连接图
第四章 施工安装说明
施工安装说明
