防水透汽膜建筑构造
特卫强防水透汽材料
国家建筑标准设计参考图
主编单位
实行日期
说明·
中国建筑标准设计研究院
杜邦中国集团有限公司
2007年3月1日

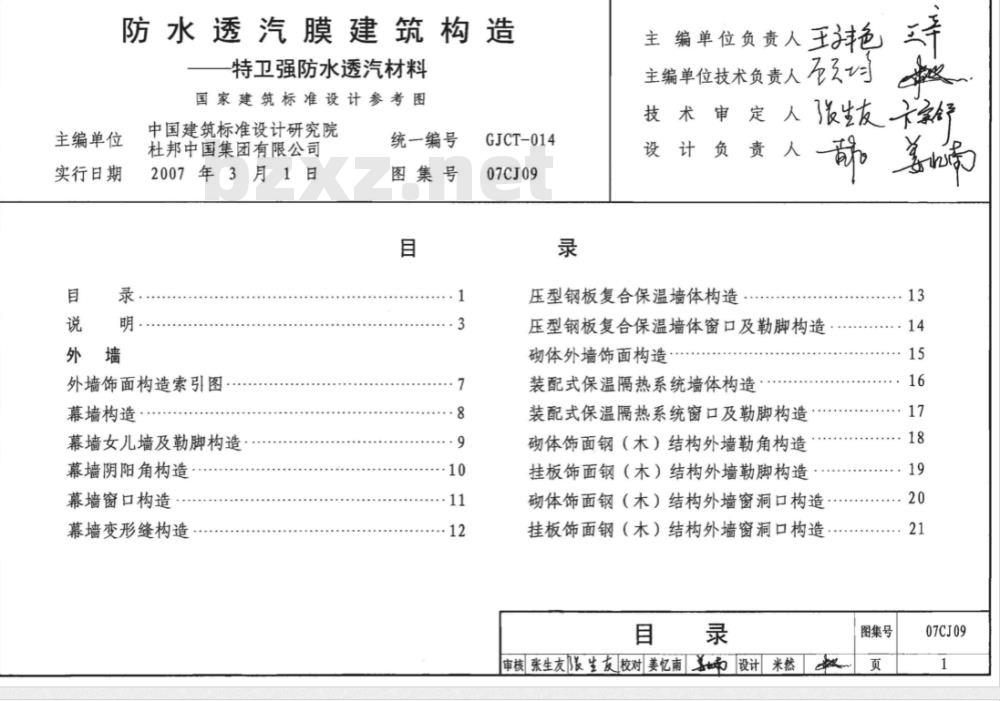

外墙饰面构造索引图
幕墙构造
幕墙女儿墙及勒脚构造
幕墙阴阳角构造
幕墙窗口构造
幕墙变形缝构造
统一编号
图集号
GJCT-014
07CJ09
主编单位负责人王艳
主编单位技术负责人
技 术审 定 人生友舒
设计负责人美
压型钢板复合保温墙体构造
压型钢板复合保温墙体窗口及勒脚构造砌体外墙饰面构造
装配式保温隔热系统墙体构造
装配式保温隔热系统窗口及勒脚构造砌体饰面钢（木）结构外墙勒角构造挂板饰面钢（木）结构外墙勒脚构造砌体饰面钢（木）结构外墙窗洞口构造挂板饰面钢（木）结构外墙窗洞口构造目
审核张生友生友校对姜忆南善设计米然13
图集号
07CJ09
屋面构造索引图
Z型钢龙骨无擦屋面构造
木龙骨无榛屋面构造
钢筋绑扎木龙骨无擦屋面构造
油毡瓦无屋面构造

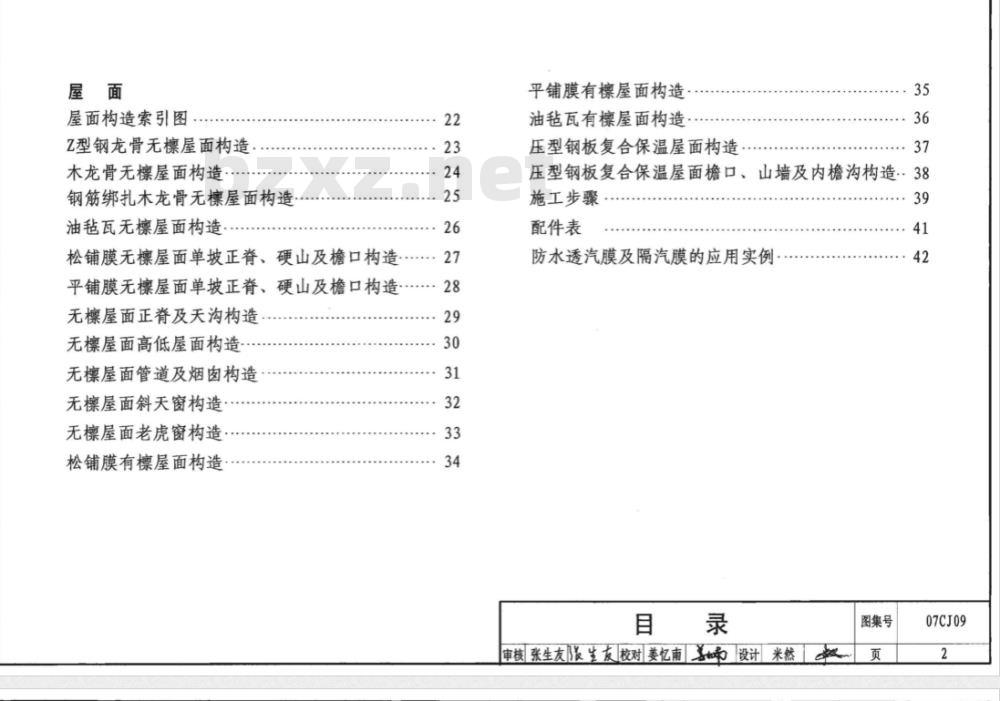

松铺膜无屋面单坡正脊、硬山及檐口构造27平铺膜无擦屋面单坡正脊、硬山及檐口构造..28无屋面正脊及天沟构造
无擦屋面高低屋面构造
无屋面管道及烟窗构造
无擦屋面斜天窗构造
无屋面老虎窗构造
松铺膜有標屋面构造：
平铺膜有擦屋面构造
油毡瓦有擦屋面构造，
压型钢板复合保温屋面构造
压型钢板复合保温屋面檐口、山墙及内檐沟构造38施工步骤
配件表
防水透汽膜及隔汽膜的应用实例目录
审核张生友限生友校对姜忆南美设计米然级图集号
07CJ09

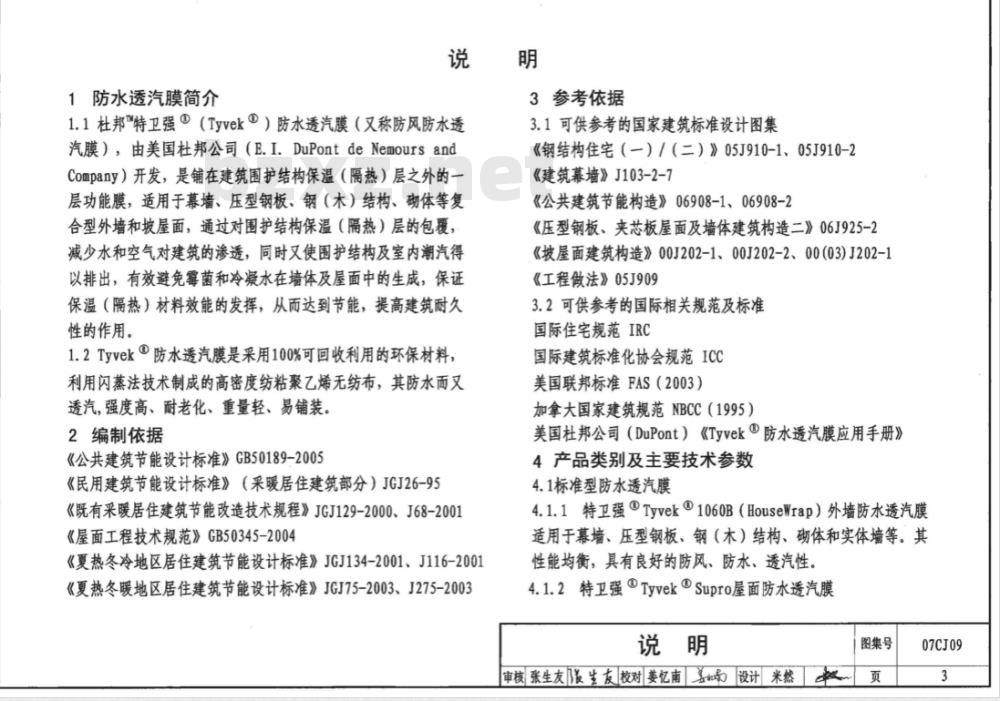

1防水透汽膜简介
3参考依据
1.1杜邦特卫强（Tyvek?）防水透汽膜（又称防风防水透汽膜），由美国杜邦公司（E.I.DuPontdeNemoursandCompany）开发，是铺在建筑围护结构保温（隔热）层之外的一层功能膜，适用于幕墙、压型钢板、钢（木）结构、砌体等复合型外墙和坡屋面，通过对围护结构保温（隔热）层的包覆，减少水和空气对建筑的渗透，同时文使围护结构及室内潮汽得以排出，有效避免霉菌和冷凝水在墙体及屋面中的生成，保证保温（隔热）材料效能的发挥，从而达到节能，提高建筑耐久性的作用。
1.2Tyvek防水透汽膜是采用100%可回收利用的环保材料，利用闪蒸法技术制成的高密度纺粘聚乙烯无纺布，其防水而又透汽，强度高、耐老化、重量轻、易铺装。2编制依据
《公共建筑节能设计标准》GB50189-2005《民用建筑节能设计标准》（采暖居住建筑部分）JGJ26-95《既有采暖居住建筑节能改造技术规程》JGJ129-2000、J68-2001《屋面工程技术规范》GB50345-2004《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001、J116-2001《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003、J275-20033.1可供参考的国家建筑标准设计图集《钢结构住宅（一）／（二）》05J910-1、05J910-2《建筑幕墙》J103-2-2
《公共建筑节能构造》06908-1、06908-2《压型钢板、夹芯板屋面及墙体建筑构造二》06J925-2《坡屋面建筑构造》00J202-1、00J202-2、00（03)J202-1《工程做法》05J909
3.2可供参考的国际相关规范及标准国际住宅规范IRC
国际建筑标准化协会规范ICC
美国联邦标准FAS（2003）
加拿大国家建筑规范NBCC（1995）美国杜邦公司（DuPont）《Tyvek?防水透汽膜应用手册》4产品类别及主要技术参数
4.1标准型防水透汽膜
4.1.1特卫强Tyvek1060B（HouseWrap）外墙防水透汽膜适用于幕墙、压型钢板、钢（木）结构、砌体和实体墙等。其性能均衡，具有良好的防风、防水、透汽性。4.1.2特卫强TyvekSupro屋面防水透汽膜说明
审核张生友生友校对姜忆南善南设计米然图集号
07CJ09
适用于各种有擦及无擦的坡屋面及压型钢板屋面体系，作为具有透汽功能的防水层使用。4.2反射型防水透汽膜

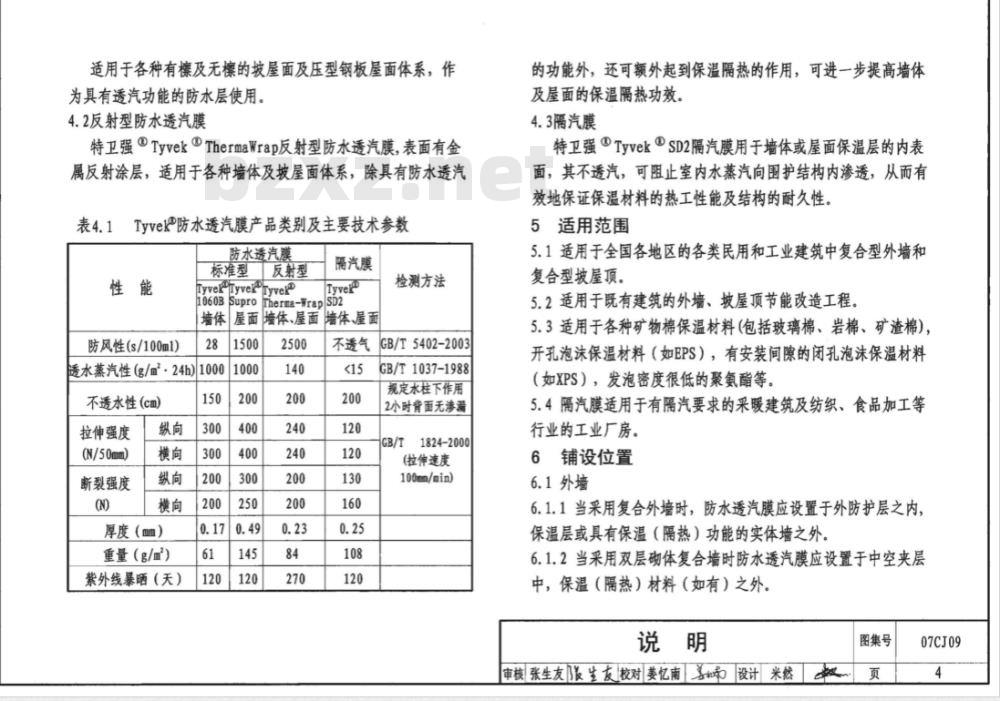

特卫强TyvekThermawrap反射型防水透汽膜，表面有金属反射涂层，适用于各种墙体及坡屋面体系，除具有防水透汽表4.1Tyvek防水透汽膜产品类别及主要技术参数防水透汽膜
防风性(s/100ml）
标准型反射型
Tyvelyveryver?
隔汽膜
1060BSupro
Therma-Wrap
墙体、屋面
墙体、屋面
绣水蒸汽性（g/m2·24h)
不透水性（cm）
拉伸强度
(N/50mm)
断裂强度
厚度（m）
重量（g/m）
紫外线暴晒（天）
不透气
检测方法
GB/T5402-2003
GB/T1037-1988
规定水柱下作用
2小时背面无渗漏
GB/T1824-2000
(拉伸速度
100mm/min)
的功能外，还可额外起到保温隔热的作用，可进一步提高墙体及屋面的保温隔热功效。
4.3隔汽膜
特卫强TyvekSD2隔汽膜用于墙体或屋面保温层的内表面，其不透汽，可阻止室内水蒸汽向围护结构内渗透，从而有效地保证保温材料的热工性能及结构的耐久性5适用范围
5.1适用于全国各地区的各类民用和工业建筑中复合型外墙和复合型坡屋顶。
5.2适用于既有建筑的外墙、坡屋顶节能改造工程。5.3适用于各种矿物棉保温材料（包括玻璃棉、岩棉、矿渣棉）开孔泡沫保温材料（如EPS），有安装间隙的闭孔泡沫保温材料（如XPS），发泡密度很低的聚氨酯等。5.4隔汽膜适用于有隔汽要求的采暖建筑及纺织、食品加工等行业的工业厂房。
6铺设位置
6.1外墙
6.1.1当采用复合外墙时，防水透汽膜应设置于外防护层之内，保温层或具有保温（隔热）功能的实体墙之外。6.1.2当来用双层砌体复合墙时防水透汽膜应设置于中空夹层中，保温（隔热）材料（如有）之外。说明
审核张生友生友校对姜忆南善设计米然级图集号
07CJ09
6.2屋顶

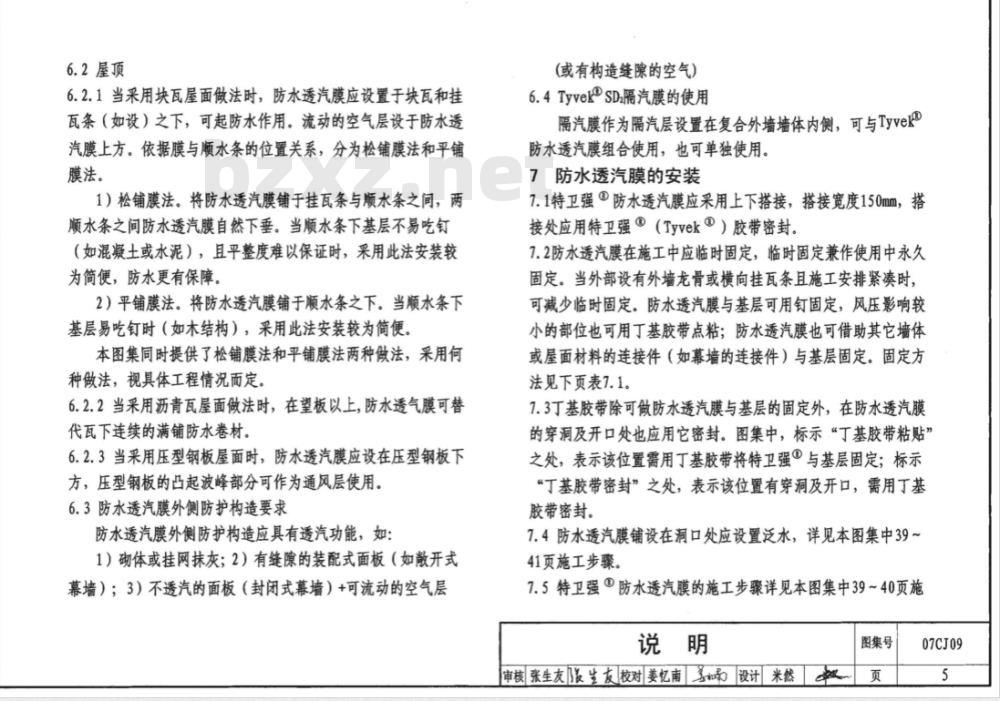

6.2.1当采用块瓦屋面做法时，防水透汽膜应设置于块瓦和挂瓦条（如设）之下，可起防水作用。流动的空气层设于防水透汽膜上方。依据膜与顺水条的位置关系，分为松铺膜法和平铺膜法。
1）松铺膜法。将防水透汽膜铺于挂瓦条与顺水条之间，两顺水条之间防水透汽膜自然下垂。当顺水条下基层不易吃钉（如混凝土或水泥），且平整度难以保证时，采用此法安装较为简便，防水更有保障。
2）平铺膜法。将防水透汽膜铺于顺水条之下。当顺水条下基层易吃钉时（如木结构），采用此法安装较为简便，本图集同时提供了松铺膜法和平铺膜法两种做法，采用何种做法，视具体工程情况而定。6.2.2当采用沥青瓦屋面做法时，在望板以上，防水透气膜可替代瓦下连续的满铺防水卷材。
6.2.3当采用压型钢板屋面时，防水透汽膜应设在压型钢板下方，压型钢板的凸起波峰部分可作为通风层使用。6.3防水透汽膜外侧防护构造要求防水透汽膜外侧防护构造应具有透汽功能，如：1）砌体或挂网抹灰；2）有缝隙的装配式面板（如散开式幕墙）；3）不透汽的面板（封闭式幕墙）+可流动的空气层（或有构造缝隙的空气）
6.4TyveksD隔汽膜的使用
隔汽膜作为隔汽层设置在复合外墙墙体内侧，可与Tyvek防水透汽膜组合使用，也可单独使用。7防水透汽膜的安装
7.1特卫强防水透汽膜应采用上下搭接，搭接宽度150mm，搭接处应用特卫强?（Tyvek@）胶带密封。7.2防水透汽膜在施工中应临时固定，临时固定兼作使用中永久固定。当外部设有外墙龙骨或横向挂瓦条且施工安排紧涛时，可减少临时固定。防水透汽膜与基层可用钉固定，风压影响较小的部位也可用丁基胶带点粘；防水透汽膜也可借助其它墙体或屋面材料的连接件（如幕墙的连接件）与基层固定。固定方法见下页表7.1。
1.3丁基胶带除可做防水透汽膜与基层的固定外，在防水透汽膜的穿洞及开口处也应用它密封。图集中，标示“丁基胶带粘贴”之处，表示该位置需用丁基胶带将特卫强与基层固定；标示“于基胶带密封”之处，表示该位置有穿洞及升口，需用于基胶带密封。
7.4防水透汽膜铺设在洞口处应设置泛水，详见本图集中39~41页施工步骤。
7.5特卫强防水透汽膜的施工步骤详见本图集中39~40页施说明
审核张生友限生友校对姜忆南设计米然图集号
07CJ09
工步骤。施工配件见本图集中41页配件表。表7.1
防水透汽膜与基层的固定方法
基层构造
定向刨花板、纸面防水石膏板、硬质泡沫保温层、水泥制品等
定向刨花板、纸面防水石膏板、硬质泡沫保温层、水泥压力板、砂浆抹灰层、砖砌体、混凝土、金属制品等
矿物棉保温层
（包括玻璃棉、岩棉、矿渣棉）定向刨花板、纸面防水石膏板、硬质泡沫保温层、水泥压力板、砂浆抹灰层、砖硼体、混凝土、金属制品等
固定方法
U型金属钉
带垫钉
岩棉钉
双面丁基胶带
8砌体外墙饰面系统（见15页）
固定密度
400×400接缝@150
400×400接缝@150
400×400接缝@150
300×300接缝150
该系统适用于以砌体或混凝土为外墙基层的墙体，无保温要求的建筑的外包保护，适用于既有建筑改造。9装配式保温隔热系统的设计（见16页至17页）9.1该系统适用于以体或混凝土为外墙基层的境体，既可用于新建建筑，也可用于既有建筑改造。9.2当需加强隔热时，可将空气层设计为可流动空气层，也可选用反射型防水透汽膜。
9.3保温（隔热）材料的选用由设计人经计算确定9.4连接件的锚固及其与龙骨的连接应根据做法、恒载、负风压、基层墙握钉力等条件设计指定，图中所绘数据为参考。10其它
图集中未注明尺寸单位均为mm。11详图索引方法：
详图号
07CJ09
图集号
详图所在页次号
图集号
审核张生友生友校对姜忆南喜南设计米然级页
07CJ09
立面示意图
注：图中灰色部分为石材。本图集仅以石材幕墙示意。防水透汽膜也可用于其他幕墙，具体做法参照石材幕墙。
外墙饰面构造索引图
审核张生友限生友校对 姜亿南善设计米然叔图集号
07CJ09
丁基胶带粘贴
Tyvek胶带
保温材料
镀锌钢连接件
幕墙竖龙骨
幕墙横龙骨
幕墙平面节点
预理件
工基胶带密封
Tyvek防水透汽膜
注：8~12页仅以背槽式L型石材幕墙举例，示意防水透汽膜的位置其他幕墙的做法见国标图集《建筑幕培》J103-2~7丁基胶带粘贴
预理件
幕墙部面节点
幕墙构造
审核张生友生友校对姜忆南设计米然坡此内容来自标准下载网
保温材料
幕墙竖龙骨
Tyvek胶带
幕墙横龙骨
镀锌钢连接件
丁基胶带密封
Tyvek防水透汽膜
图集号
07CJ09
保温材料
幕墙横龙骨
Tyvek胶带
丁基胶带密封
镀锌钢连接件
幕墙竖龙骨
Tyvek防水透汽膜
幕墙女儿墙节点
丁基胶带密封
丁基胶带密封
丁基胶带粘贴
注：8~12页仅以背槽式L型石材幕墙举例，示意防水透汽膜的位置，其他幕墙的做法见国标图集《建筑幕墙》J103-2~7保温材料
幕墙竖龙骨
Tyvek防水透汽膜
镀锌钢连接件
镀锌钢连接件
工基胶带粘贴
密封膏
幕墙外墙勒脚节点
幕墙女儿墙及勒脚构造
审核张生友生友校对姜亿南设计米然圾图集号
木块通长
07CJ09
丁基胶带粘贴
丁基胶带密封
保温材料
镀锌钢连接件
幕墙竖龙骨
幕墙横龙骨
Tyvek胶带
幕墙阳角平面
Tyvek防水透汽膜
丁基胶带粘贴
丁基胶带密封
注：8~12页仅以背槽式L型石材幕墙举例，示意防水透汽膜的位置其他幕墙的做法见国标图集《建筑幕墙》J103-2~7预埋件
1亚基胶带密封
Tyvek胶带
幕墙横龙骨
镀锌钢连接件
幕墙竖龙骨
Tyvek防水透汽膜
保温材料
幕墙阴角平面
幕墙阴阳角构造
审核张生友限生友校对姜忆南设计米然圾
图集号
07CJ09
保温材料
幕墙竖龙骨
镀锌钢连接件
Tyvek防水透汽膜
丁基胶带粘贴
丁基胶带密封
密封胶
内饰面
Tyvek直线泛水
丁基胶带粘贴
幕墙窗上下节点
保温材料
丁基胶带密封
幕墙横龙骨
内饰面
丁基胶带粘贴
密封胶
Tyvek防水透汽膜
幕墙窗侧节点
注：8~12页仅以背槽式L型石材幕墙举例，示意防水透汽膜的位置其他幕墙的做法见国标图集《建筑幕墙》J103-2～7幕墙窗口构造
审核张生友生友校对姜忆南设计米然图集号
07CJ09
