10K509、10R504《暖通动力施工安装图集（一）（水系统）》国家建筑标准设计图集适用于以下范围：新建、改建和扩建的民用及工业建筑采暖空调专业水系统的常用设备、仪表与附件的安装及系统常见做法；适用介质为蒸汽、热水；工作压力小于等于2.5MPa，温度小于等于200℃。　　本图集编制内容包括暖通空调专业水系统的常用设备、仪表与附件的安装及系统常见做法，具体内容有：散热器安装，户用热量表安装，管道穿墙做法，集气罐安装，分（集）水器、分汽缸安装，设备进出口柔性接头、水箱、热力入口、除污器、压力表及压力传感器安装，温度计及温度传感器安装，补偿器前后固定支架设置位置示意等。　　本图集的特点：整合已有相关国标图集，查漏补缺，补充完善；以指导安装为目标，注重图集的实用性，供广大设计、施工人员参考、使用。

国家建筑标准设计图集
暖通动力施工安装图集（一）（水系统）
图集编号：10K509、10R504
批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
ISBN：978-7-80242-528-6

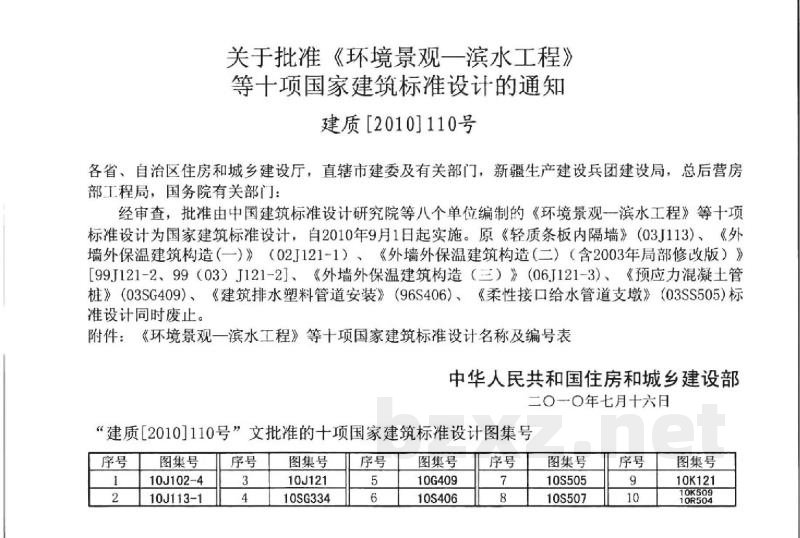

关于批准《环境景观—滨水工程》等十项国家建筑标准设计的通知（建质［2010］110号）

各省，自治区住房和城乡建设厅，直辖市建委及有关部门，新疆生产建设兵团建设局，总后营房部工程局，国务院有关部门：
经审查，批准由中国建筑标准设计研究院等八个单位编制的《环境景观—滨水工程》等十项标准设计为国家建筑标准设计，自2010年9月1日起实施。原《轻质条板内隔墙》（03I113）、《外墙外保温建筑构造（一）》（02J121-1）、《外墙外保温建筑构造（二）（含2003年局部修改版）》（99I121-2, 99(03)J121-2）、《外墙外保温建筑构造（三）》（06I121-3）、《预应力混链土管桩》（03SG409）、《建筑排水塑料管道安装》（96S406）、《柔性接口给水管道支墩》（03SS505）标准设计同时废止。

附件：“建质20101110号”文批准的十项国家建筑标准设计图集如下：
1. 10J102-4
2. 10J113-1
3. 10J121
4. 10SG334
5. 10G409
6. 10S406
7. 10S505
8. 10S507
9. 10K121
10. 18589

中华人民共和国住房和城乡建设部
二〇一一年七月十六日

--------------------

暖通动力施工安装图集（一）（水系统）
图集编号：10K509、10R504
批准部门：中华人民共和国住房和城乡建设部
主编单位：中国建筑标准设计研究院
实行日期：二〇一〇年九月一日

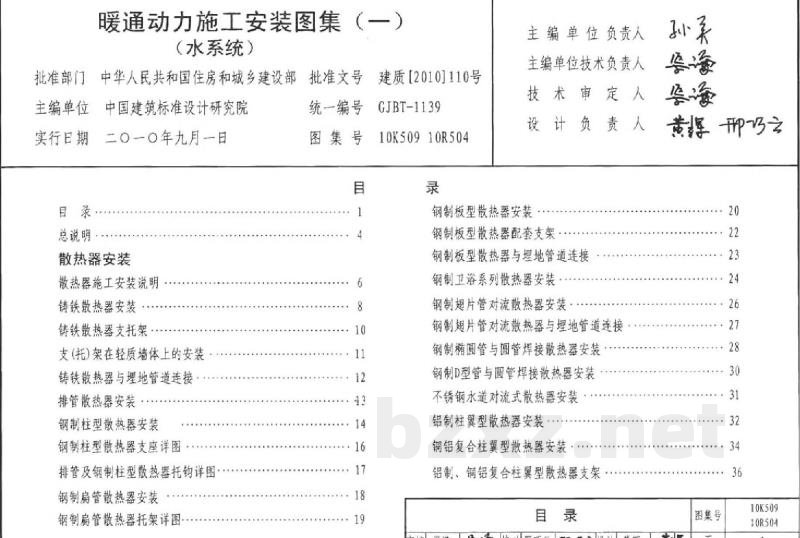

目录

总说明

散热器安装
1. 散热器施工安装说明
2. 铸铁散热器安装
3. 铸铁散热器支托架
4. 支（托）架在轻质墙体上的安装
5. 铸铁散热器与埋地管道连接
6. 排管散热器安装
7. 钢制柱型散热器安装
8. 钢制柱型散热器支座详图
9. 排管及钢制柱型散热器托钩详图
10. 钢制扁管散热器安装
11. 钢制扁管散热器托架详图
12. 钢制板型散热器安装
13. 钢制板型散热器配套支架
14. 钢制板型散热器与埋地管道连接
15. 钢制卫浴系列散热器安装
16. 钢制翅片管对流散热器安装
17. 钢制翅片管对流散热器与埋地管道连接
18. 钢制椭圆管与圆管焊接散热器安装
19. 钢制D型管与圆管焊接散热器安装
20. 不锈钢水道对流式散热器安装
21. 铝制柱翼型散热器安装
22. 铜铝复合柱翼型散热器安装
23. 铝制、铜铝复合柱翼型散热器支架
24. 铝制、铜铝复合柱翼型散热器与埋地管道连接
25. 全铜水道对流散热器安装
26. 全铜水道对流散热器固定支架
27. 铜管铝翅片 (CB) 散热器及安装
28. 铜管铝翅片基板式 (BB) 散热器及安装
29. 铜管铝翅片 (RCVES) 散热器及安装
30. 铜管铝翅片 (RVT) 散热器及安装
31. 铜管铝翅片
