14K118图集下载_空调通风管道的加固

图集简介

　　14K118《空调通风管道的加固》为新编图集。　　本图集为新编图集，是以通风与空调施工质量验收规范为依据，专门针对空调通风管道加固的系统性工具图集，图集内容为空调通风专业常用的金属风管、非金属风管的加固方法及措施，针对不同工作压力、不同规格的风管，本图集直接给出了加固方案、加固件规格、加固间距，十分便于施工安装单位根据工程现场实际情况，确定加固方案，进行风管的加固施工。　　本图集适用于边长b≤4000mm或直径D≤2000mm金属风管的加固与边长b（或直径D）≤2000mm非金属风管的加固。　　关于金属风管的加固，本图集提供了角钢加固、折角加固、Z形加固、槽形加固1、槽形加固2五种外加固形式与扁钢内支撑加固、螺杆内支撑加固、套管内支撑加固三种管内支撑加固形式。重点编制了角钢加固内容。包括圆形风管和矩形弯头的加固方法。　　非金属风管加固，本图集提供了各种复合材料风管内支撑加固与组合加固措施与硬聚氯乙烯材料风管加固措施。

标准内容

国家建筑标准设计图集 14K118
空调通风管道的加固

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院、中国计划出版社
主编单位：广西华蓝设计（集团）有限公司
实行日期：二〇一四年九月一日
批准文号：建质函【2014】210号
统一编号：GJBT-1300

目录
1 金属风管加固
1.1 矩形风管外加固形式
1.2 矩形风管外加固参数选用表
1.3 矩形风管外加固示意图
1.4 矩形风管角钢向外加固构造
1.5 矩形风管角钢纵向外加固构造
1.6 矩形风管角钢加固构造
1.7 矩形风管角钢纵向拼接构造
1.8 矩形风管折角加固构造
1.9 矩形风管Z形加固构造
1.10 矩形风管槽形加固构造
1.11 矩形风管内支撑加固形式
1.12 矩形风管内支撑加固参数选用表
1.13 矩形风管内支撑加固点布置图
1.14 矩形风管连接端加固布置
1.15 矩形风管扁钢内支撑加固构造
1.16 矩形风管螺杆内支撑加固构造
1.17 矩形风管套管内支撑加固构造
1.18 矩形风管内支撑加固垫圈

2 非金属风管加固
2.1 复合材料风管加固形式
2.2 复合材料风管加固参数选用表
2.3 复合材料风管内支撑加固点布置图
2.4 复合材料风管组合加固布置图
2.5 复合材料风管扁钢内支撑加固构造
2.6 复合材料风管螺杆内支撑加固构造
2.7 复合材料风管套管内支撑加固构造
2.8 复合材料风管组合加固构造

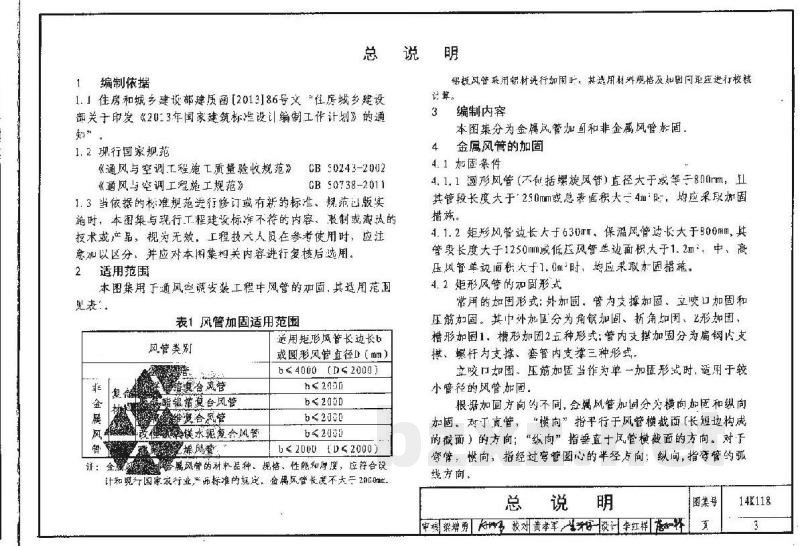

总说明
1 编制依据
1.1 住房和城乡建设部建质函【2013】86号文《住房城乡建设部关于印发〈2013年国家建筑标准设计编制工作计划〉的通知》。
1.2 现行国家规范：
《通风与空调工程施工质量验收规范》GB50243-2012
《通风与空调工程施工规范》GB50738-2011
1.3 当依据的标准规范进行修订或有新的标准、规范版本实施时，本图集与现行工程建设标准不符的内容、术语或产品，视为无效。工程技术人员在参考使用时，应注意予以区分，并应对本图集相关内容进行复核后选用。

2 适用范围
本图集用于通风空调安装工程中风管的加固，其适用范围如下：
表1 风管加固适用范围
- 金属风管：包括矩形风管及圆形风管。
- 非金属风管：包括复合材料风管、铝镁水泥复合风管等。
风管的种类、规格、性能和厚度，应符合设计和现行国家及行业标准的规定。

3 编制内容
本图集分为金属风管加固和非金属风管加固。

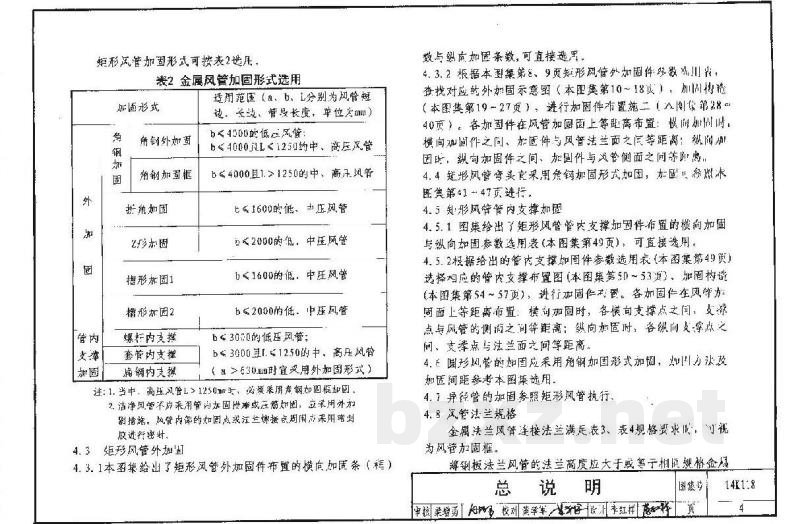

4 金属风管的加固
4.1 加固条件
4.1.1 圆形风管（包括螺旋风管）直径大于或等于800mm，其管段长度大于250mm或总表面积大于4m²，均应采取加固措施。
4.1.2 矩形风管长边大于630mm，保温风管边长大于800mm，其管段长度大于1250mm或送风管边长面积大于1.2m²，中高压以单层面积大于1.0m²时，均应采取加固措施。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

标准图集图片预览

图集目录

14K118
目录
总说明
1 金属风管加固
矩形风管外加固形式
矩形风管外加固参数选用表
矩形风管外加固示意图
矩形风管角钢横向外加固构造
矩形风管角钢纵向外加固构造
矩形风管角钢加固框构造
矩形风管角钢横、纵向连接构造
矩形风管折角加固构造
矩形风管Z形加固构造
矩形风管槽形加固1构造
矩形风管槽形加固2构造
630≤b≤800风管角钢加固布置图
800

33
1000

34
1250

35
1600

36
2000

37
2500

39
3000

41
3500

43
矩形弯头外加固参数选用表、示意图
1000≤b≤1250矩形弯头角钢加固布置图
1250

47
2000

48
2500

49
3000

50
3500

45
矩形风管内支撑加固形式
矩形风管内支撑加固参数选用表
矩形风管内支撑加固点布置图
矩形风管连接端加固布置图
矩形风管扁钢内支撑加固构造
矩形风管螺杆内支撑加固构造
矩形风管套管内支撑加固构造
矩形风管内支撑加固垫圈
圆形风管加固布置图
2 非金属风管加固
复合材料风管加固形式
复合材料风管加固参数选用表
复合材料风管内支撑加固点布置图
复合材料风管组合加固布置图
复合材料风管扁钢内支撑加固构造
复合材料风管螺杆内支撑加固构造
复合材料风管套管内支撑加固构造
复合材料风管组合加固构造
硬聚氯乙烯圆形风管加固布置图
硬聚氯乙烯矩形风管加固布置图
