94K303 分体式空调器安装

94K303

原 94T458

分体式空调器安装

中国建筑标准设计研究院出版

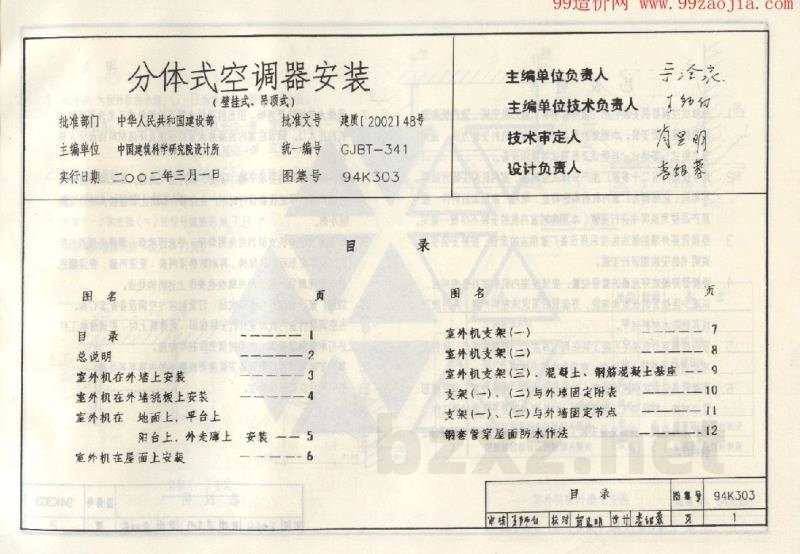

目 录

总 说 明

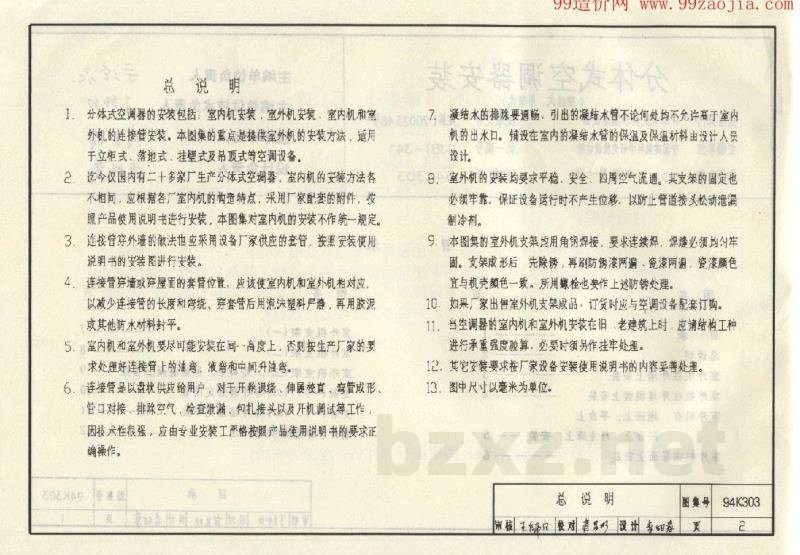

1. 分体式空调器的安装包括：室内机安装，室外机安装、室内机和室外机的连接管安装。本图集的重点是提供室外机的安装方法，适用于立柜式、落地式、挂壁式及吊顶式等空调设备。
2. 迄今仅国内有二十多家生产分体式空调器，室内机的安装方法各不相同，应根据各厂室内机的构造特点，采用厂家配套的附件，按照产品使用说明书进行安装。本图集对室内机的安装不作统一规定。
3. 连接管穿外墙的做法也应采用设备厂家供应的套管，按照使用说明书的安装图进行安装。
4. 连接管穿越墙或屋面的套管位置，应该使室内机和室外机相对应，以减少连接管的长度和弯折。套管孔可用泡沫塑料严塞，再用胶泥或其他防水材料封平。
5. 室内机和室外机要尽可能安装在同一高度上，否则按生产厂家的要求处理好连接管上的液流、液弯和中间升弯等。
6. 连接管是以盘状供应给用户。对于开卷退绕、伸展校直、弯管成形、管口对接、排除空气、检查泄漏、钎扎接头以及开机调试等工作，因技术性很强，应由专业安装工严格按照产品使用说明书的要求正确操作。
7. 凝结水的排除要通畅，引出的凝结水管不论何处均不允许高于室内机的出水口。铺设在室内的凝结水管的保温及保温材料由设计人员设计。

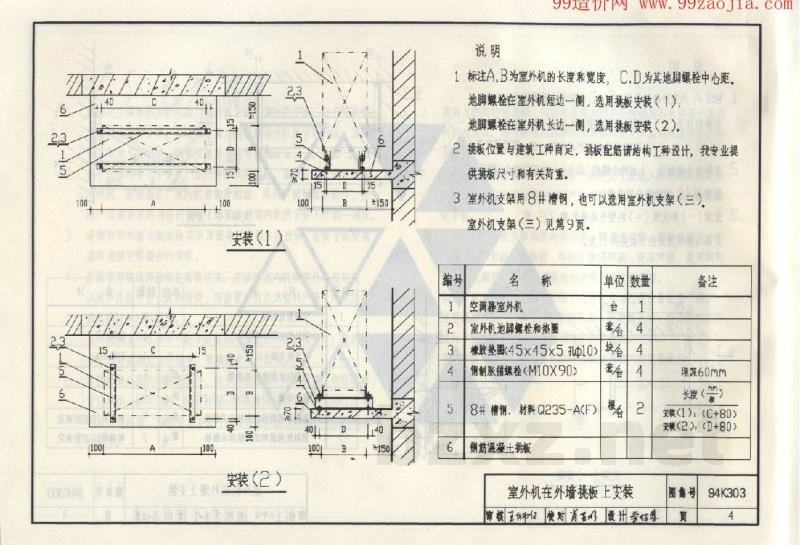

8. 室外机的安装均要求平稳、安全、四周空气流通。其支架的固定也必须牢靠，保证设备运行不产生位移，以防止管道接头松动泄漏制冷剂。
9. 本图集的室外机支架为用角钢焊接，要求连续焊，焊缝必须均匀牢固，支架成形后先除锈，再刷防锈漆两遍、瓷漆两遍，瓷漆颜色宜与机房颜色一致。所用螺栓也要作上述防锈处理。
10. 如果厂家有售室外机支架成品，订货时可与空调设备配套订购。
11. 当空调器的室内机和室外机安装在旧老建筑物上时，应请结构工种进行承重强度验算，必要时须另行补强处理。
12. 其它安装要求按厂家设备安装使用说明书的内容妥善处理。
13. 图中尺寸以毫米为单位。
