06K105 屋顶自然通风器选用与安装

适用于大型工业厂房或高大空间利用自然通风比较经济的场所。图集中包括流线型和旋流型屋顶自然通风器的设计选用说明、外形尺寸图、风量估算表及其在混凝土屋脊、屋面板、斜屋面和钢结构屋脊、屋面上的安装。

屋顶自然通风器选用与安装

批准部门：中华人民共和国建设部
主编单位：核工业第二研究设计院
实行日期：2006年12月1日
批准文号：建质[2006]281号
统一编号：GJBT-961
图集号：06K105

目录
1. 编制说明
2. 设计选用说明
3. 流线型屋顶自然通风器外形图、外形尺寸、风量估算值
4. 旋流型屋顶自然通风器风量估算值
5. 施工安装说明
6. 各类屋顶安装示意图（含钢结构屋脊、混凝土屋脊、混凝土斜屋面、混凝土屋面、钢结构斜屋面等安装方式）
7. 电气原理图

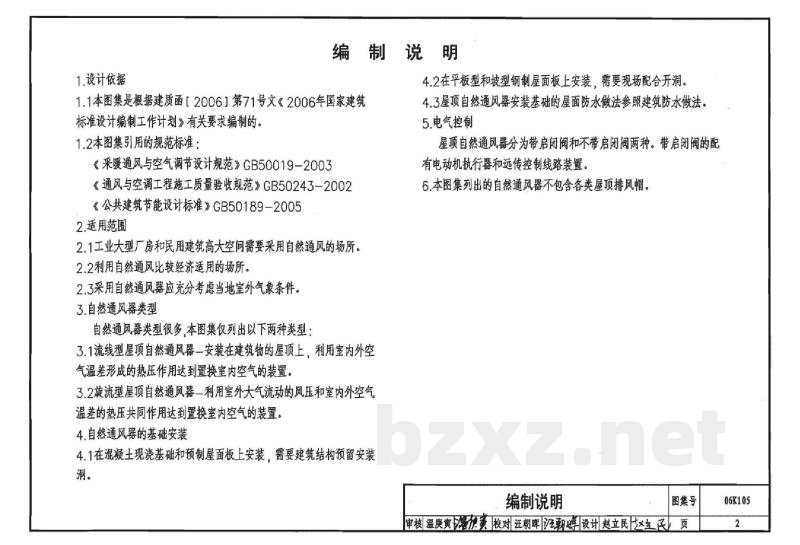

1. 编制说明

1.1 设计依据
本图集是根据建质函【2006】第71号文《2006年国家建筑标准设计编制工作计划》有关要求编制的。
1.2 本图集引用的规范标准：
- 《采暖通风与空气调节设计规范》GB50019-2003
- 《通风与空调工程施工质量验收规范》GB50243-2002
- 《公共建筑节能设计标准》GB50189-2005

2. 适用范围
2.1 工业大型厂房和民用建筑高大空间需要采用自然通风的场所。
2.2 利用自然通风比较经济适用的场所。
2.3 采用自然通风器应充分考虑当地室外气象条件。

3. 自然通风器类型
本图集仅列出以下两种类型：
3.1 流线型屋顶自然通风器：安装在建筑物的屋顶上，利用室内外空气温差形成的热压作用达到置换室内空气的装置。
3.2 旋流型屋顶自然通风器：利用室外大气流动的风压和室内外空气温差的热压共同作用达到置换室内空气的装置。

4. 自然通风器的基础安装
4.1 在混凝土现浇基础和预制屋面板上安装，需要建筑结构预留安装洞。
4.2 在平板型和坡型钢制屋面板上安装，需要现场配合开洞。
4.3 屋顶自然通风器安装基础的屋面防水做法参照建筑防水做法。

5. 电气控制
屋顶自然通风器分为带启闭阀和不带启闭阀两种。带启闭阀的配有电动机执行器和远传控制线路装置。

6. 本图集列出的自然通风器不包含各类屋顶排风帽。

2. 设计选用说明

自然通风器的用途是不消耗电能就能自动排出房间的余热，对房间进行通风换气，改善房间内的温度及卫生条件。在工程中应用自然通风器能取得一定的通风节能效果。

1. 自然通风器的选型一般原则
1.1 自然通风器必须在明确建筑物类型、功能及其外围护结构条件下与土建结构专业密切配合，进行合理选择，不能仅以通风量作为选择依据。
1.2 自然通风器选型要基于自然通风设计计算，并在土建结构专业配合下，对选用的自然通风器进行初步布置，再根据布置情况进行自然通风校核计算，确保建筑物的通风换气要求。
1.3 在锅炉间、汽机间等有大量余热的车间，主要利用室内外空气温差形成的热压差进行通风。在此类大温差场合，宜选用流线型屋顶自然通风器。
1.4 在同时利用热压差及风压差的场合，即室内外温差相对较小，但室外常年平均风速较大的场合，宜选用屋顶旋流通风器。

2. 自然通风器的选型
自然通风器的选型正确与否，对通风效果影响很大。如选用不当，会造成通风系统通风不畅，不能达到预期的设计要求。

2.1 流线型屋顶自然通风器选型
2.1.1 排风口面积计算。自然排风口面积按下式计算（注：进、排风口面积计算公式均摘自《采暖通风与空气调节设计规范》GB50019-2003附录F）：
Fp = Gp / (3600 * [相关参数组合])
式中：
Fp — 自然排风口面积 (m²)
Gp — 排风量 (kg/h)
hp — 排风口中心与中和界的高差 (m)，对于流线型屋顶自然通风器而言，排风口中心为其设备顶部
Pp — 排风温度下的空气密度 (kg/m³)
Pwf — 夏季通风室外计算温度下的空气密度 (kg/m³)
Pnp — 室内空气的平均密度 (kg/m³)，按作业地带和排风口处空气密度的平均值采用
p — 排风口的局部阻力系数
g — 重力加速度
