08K508-1 通风管道沿程阻力计算选用表

通风管道沿程阻力计算选用表

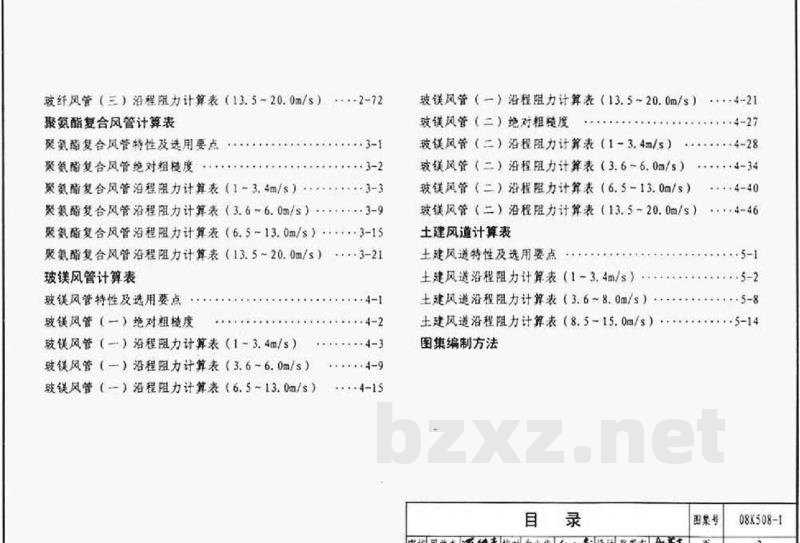

目 录

玻纤风管（三）沿程阻力计算表（13.5～20.0m/s）……2-72

聚氨酯复合风管计算表

聚氨酯复合风管特性及选用要点 ……………… 3-1
聚氨酯复合风管绝对粗糙度 ……………………… 3-2
聚氨酯复合风管沿程阻力计算表（1～3.4m/s）…… 3-3
聚氨酯复合风管沿程阻力计算表（3.6～6.0m/s）… 3-9
聚氨酯复合风管沿程阻力计算表（6.5～13.0m/s）… 3-15
聚氨酯复合风管沿程阻力计算表（13.5～20.0m/s）… 3-21

玻镁风管计算表

玻镁风管特性及选用要点 …………………………… 4-1
玻镁风管（一）绝对粗糙度 ………………………… 4-2
玻镁风管（一）沿程阻力计算表（1～3.4m/s）…… 4-3
玻镁风管（一）沿程阻力计算表（3.6～6.0m/s）… 4-9
玻镁风管（一）沿程阻力计算表（6.5～13.0m/s）… 4-15

玻镁风管（一）沿程阻力计算表（13.5～20.0m/s）…… 4-21
玻镁风管（二）绝对粗糙度 ………………………… 4-27
玻镁风管（二）沿程阻力计算表（1～3.4m/s）…… 4-28
玻镁风管（二）沿程阻力计算表（3.6～6.0m/s）… 4-34
玻镁风管（二）沿程阻力计算表（6.5～13.0m/s）… 4-40
玻镁风管（二）沿程阻力计算表（13.5～20.0m/s）… 4-46

土建风道计算表

土建风道特性及选用要点 …………………………… 5-1
土建风道沿程阻力计算表（1～3.4m/s）…………… 5-2
土建风道沿程阻力计算表（3.6～8.0m/s）………… 5-8
土建风道沿程阻力计算表（8.5～15.0m/s）……… 5-14

图集编制方法

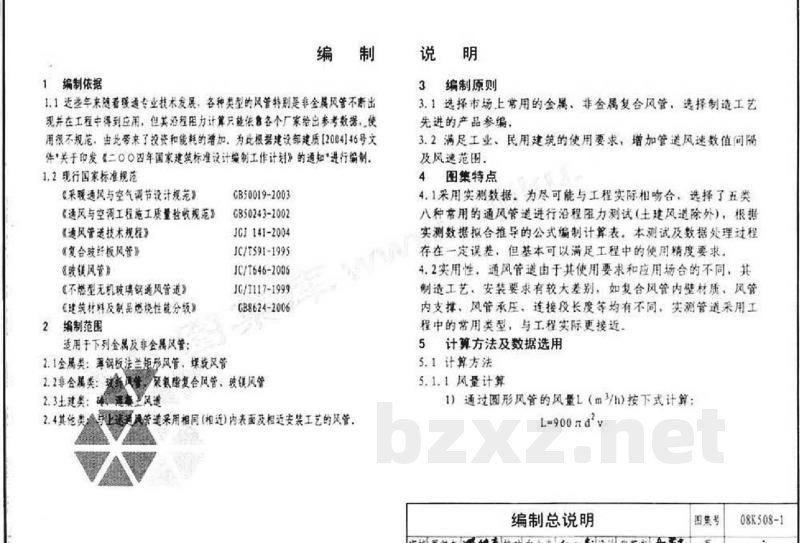

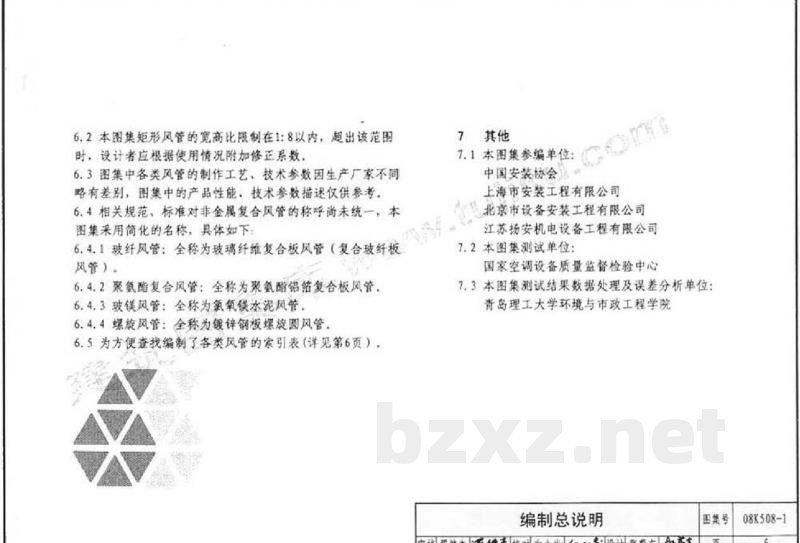

编 制 说 明

1 编制依据

1.1 近些年来随着暖通专业技术发展，各种类型的风管特别是非金属风管不断出现并在工程中得到应用。但其沿程阻力计算只能依靠各个厂家给出参考数据，使用很不规范，由此带来了投资和能耗的增加。为此根据建设部建建[2004]46号文件“关于印发《二○○四年国家建筑标准设计编制工作计划》的通知”进行编制。

1.2 现行国家标准规范

2 编制范围

适用于下列金属及非金属风管：

1. 金属类：薄钢板法兰矩形风管、螺旋风管。
2. 非金属类：玻纤风管、聚氨酯复合风管、玻璃钢风管。
3. 土建类：砖、混凝土风道。
4. 其他类：与上述通风管道采用相同(相近)内表面及相近安装工艺的风管。

3 编制原则

1. 选择市场上常用的金属、非金属复合风管，选择制造工艺先进的产品参编。
2. 满足工业、民用建筑的使用要求，增加管道风速数值间隔及风速范围。

4 图集特点

1. 采用实测数据。为尽可能与工程实际相吻合，选择了五类八种常用的通风管道进行沿程阻力测试（土建风道除外），根据实测数据拟合推导的公式编制计算表。本测试及数据处理过程存在一定误差，但基本可以满足工程中的使用精度要求。
2. 实用性。通风管道由于其使用要求和应用场合的不同，其制造工艺、安装要求有较大差别，如复合风管内壁材质、风管内支撑、风管承压、连接段长度等均有所不同，实测管道采用工程中的常用类型，与工程实际更接近。

5 计算方法及数据选用

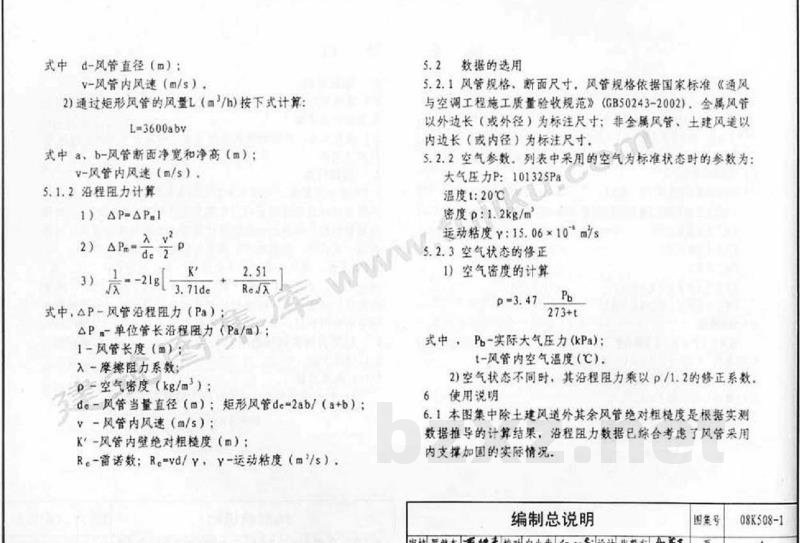

5.1 计算方法

5.1.1 风量计算

1）通过圆形风管的风量L(m³/h)按下式计算：

L=900 π d² v
