08CJ13 钢结构镶嵌ASA板节能建筑构造（参考图集）

钢结构镶嵌ASA板节能建筑构造。

钢结构镶嵌ASA板节能建筑构造
国家建筑标准设计参考图
主编单位：北京华丽联合高科技有限公司
实行日期：二〇〇八年五月十五日
图集号：GJCT-024 08CJ13

1 适用范围
本图集适用于3层及3层以下抗震设防烈度8度及8度以下的低层钢结构镶嵌ASA板建筑体系。框架结构建筑采用ASA板时也可参考本图集的相关节点构造。

2 钢结构镶嵌ASA板建筑体系
2.1 钢结构镶嵌ASA板建筑体系是以普通钢结构作为主体结构，配以ASA系列板材为围护结构构成的一种独特的建筑体系。该体系的主要特点在于外围护结构采用双层ASA板，双层ASA板外围护结构不仅具有良好的保温隔热性能，而其中的内层板镶嵌于钢框架中，与框架共同工作，构成结构的抗侧力系统，从而大幅度降低该体系的结构用钢量。外层板安装在钢框架的外侧，可有效阻断外墙在钢框架处出现的热桥。
2.2 该体系中的主体钢结构设计应该满足国家或行业相关规范，设计按照垂直荷载由主体结构承担，而水平荷载则由主体结构承担或由主体结构与镶嵌ASA板共同承担的原则进行。镶嵌在钢框架间的ASA板可等效为交叉钢支撑，其截面计算方法可参考附录一，或由ASA板生产厂家协助设计。由ASA板组成的墙体工程质量验收标准按国家或行业有关规范、规程执行。
2.3 该体系中ASA板与钢框架之间以粘结为主，辅以钢板卡定位以及局部焊接。外墙双层ASA板间除粘结以外，采用对穿螺栓进行加强连结。
2.4 本图集为钢结构镶嵌ASA板建筑节点构造，钢筋混凝土有关该体系的内外饰面做法、有水房间的防水构造以及房屋的防雷系统设计由工程设计定。
2.5 本图集第13页提供外围护墙体的多种组合形式及其热工性能等指标，以便于建筑师根据各地建筑节能要求参考选用。

3 编制依据
《民用建筑设计通则》GB/T 50017-2003
《建筑设计防火规范》GB 50016-2006
《民用建筑节能设计标准》GB 50176-93
《民用建筑热工设计规范》JGJ 26-95
《民用建筑隔声设计规范》GBJ 118-88
《夏热冬冷地区居住建筑节能设计标准》JGJ 134-2001
《夏热冬暖地区居住建筑节能设计标准》JGJ 75-2003
《钢结构设计规范》GB 50009-2001
《钢结构施工工程质量验收规范》GB 50300-2001
《建筑抗震设计规范》GB 50011-2001
《建筑结构荷载规范》GB 50007-2002
《建筑制图标准》GB/T 50011-2001
《建筑钢结构焊接技术规程》GB/T 50104-2001
《建筑结构制图标准》GB/T 50001-2001
《房屋建筑制图统一标准》GB/T 50009-2001
《建筑工程施工质量验收统一标准》GB/T 50105-2001
《屋面工程质量验收规范》GB 50205-2001

4 材料及性能
4.1 ASA系列板材（以下简称ASA板），是采用粉煤灰为填充料、以水泥为胶凝料、以耐碱玻纤网格布或钢筋为增强材料制成的一种建筑板材。具有质量轻、强度高、保温隔热、耐火、隔声效果好等性能，施工简便快捷，具备锯、钉、钻、刨和粘等操作性，可用做屋面板、楼板和非承重外墙板、隔墙板等。
4.2 ASA系列板材按以下方式标记：
标记：ASA-□
- □ 表示板厚度，用阿拉伯数字表示
- □ 表示板类型代号，详见表4.1
- □ 表示板商标代号
例如：
1. 90mm厚ASA复合保温外墙板，采用玻纤网格布增强，标记为：ASA-FX90（或简记为FX90）。
2. 90mm厚双面配筋的ASA屋面板，标记为：ASA-WGG90（或简记为WGG90）。
3. 120mm厚的普通型ASA楼板，标记为：ASA-LP120。

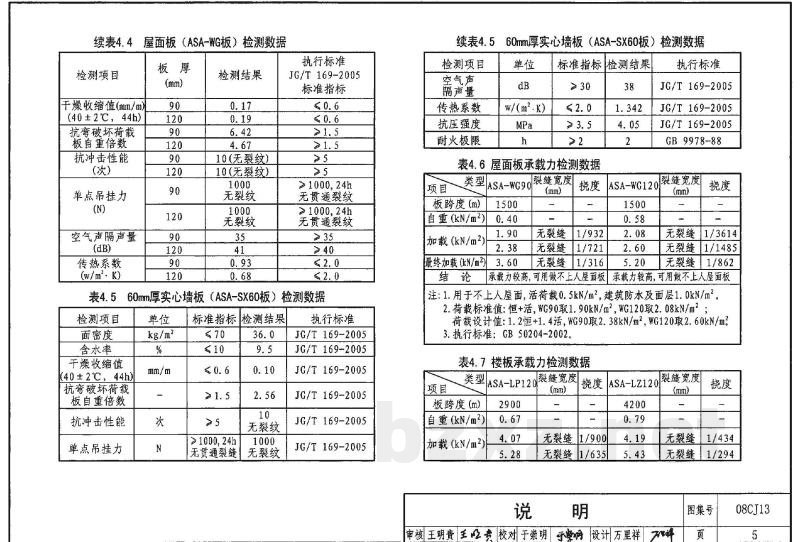

小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

08CJ13

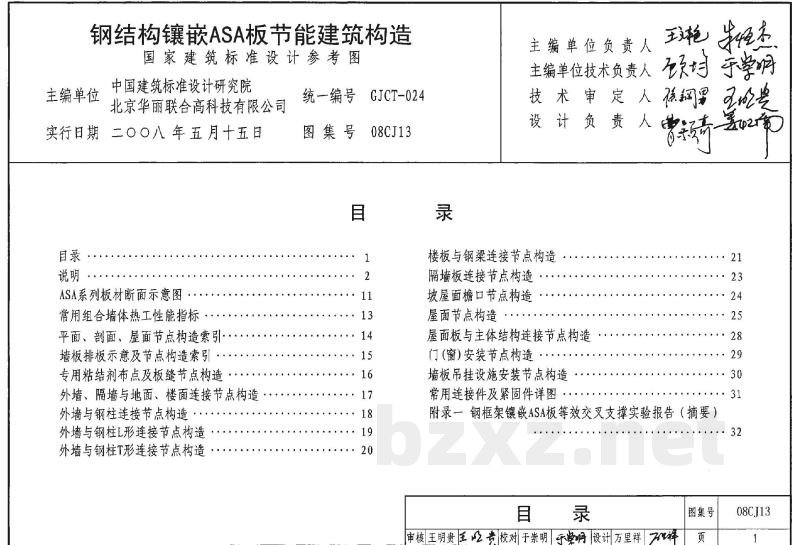

目录
说明
ASA系列板材断面示意图
常用组合墙体热工性能指标
平面、剖面、屋面节点构造索引
墙板排板示意及节点构造索引
专用粘结剂布点及板缝节点构造
外墙、隔墙与地面、楼面连接节点构造
外墙与钢柱连接节点构造
外墙与钢柱L形连接节点构造
外墙与钢柱T形连接节点构造
楼板与钢梁连接节点构造
隔墙板连接节点构造
坡屋面檐口节点构造
屋面节点构造
屋面板与主体结构连接节点构造
门（窗）安装节点构造
墙板吊挂设施安装节点构造
常用连接件及紧固件详图
附录一 钢框架镶嵌ASA板等效交叉支撑实验报告（摘要）
