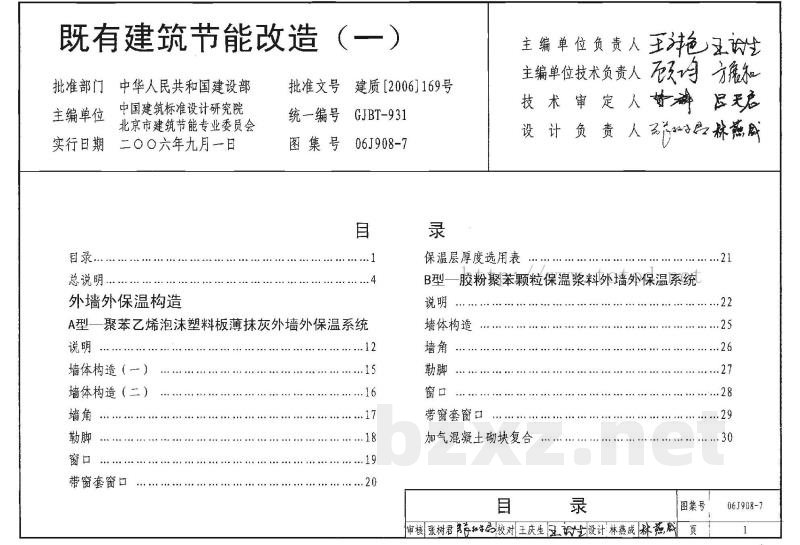

06J908-7 既有建筑节能改造（一）

本图集适用于抗震设防烈度≤8度地区、基层墙体为混凝土和砌体墙的既有建筑节能改造。 图集主要包括外墙、楼梯间隔墙、屋面、门窗以及不采暖地下室顶板和室外空气接触的楼地面等部分的节能改造。其中有： 外墙外保温与外墙内保温系统及其建筑构造、屋面保温隔热建筑构造； 外门窗改造、建筑遮阳，并针对不同气候区给出不同构造窗的传热系数； 主要材料的性能指标、设计和施工要求及保温隔热层厚度选用表等。 图集明确了既有建筑节能改造的判定、判定方法，以及既有建筑节能改造围护结构的基层处理、试验方法等。

既有建筑节能改造

批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院、北京市建筑节能专业委员会
实行日期：二〇〇六年九月一日
批准文号：建质[2006]169号
图集号：GJBT-931, 06J908-7

目录

1. 总说明
2. 外墙外保温构造
- A型：聚苯乙烯泡沫塑料板薄抹灰外墙外保温系统
- B型：胶粉聚苯颗粒保温浆料外墙外保温系统
- C型：喷涂硬泡聚氨酯外墙外保温系统
- D型：装配式外墙外保温系统（含轻钢龙骨型、外贴保温板型）
3. 外墙内保温构造
4. 屋面保温隔热构造
- 干铺保温屋面
- 架空保温屋面
- 倒置式屋面及聚氨酯保温防水屋面
- 坡屋面保温构造
5. 通用构造
- 女儿墙和挑檐
- 墙身变形缝
- 挑窗窗口、封闭阳台、不封闭阳台
- 楼梯间保温、不采暖地下室顶板及窗井保温
- 水落管安装及空调机金属支架
6. 外门窗系统改造
- 带边索外遮阳百叶及电动卷帘
- 铝板夹芯百叶卷帘及卷帘外装
7. 附录
- 附录A：各种类型门窗的传热系数
- 附录B：建筑外遮阳系数计算方法

1 编制依据
依据建设部建质函[2005]137号文“2005年国家建筑标准设计编制工作计划”编制。

2 适用范围
2.1 本图集适用于全国各地区需冬季保温、夏季隔热的低层、多层及高层既有民用建筑外围护结构的节能改造工程（不含供热系统改造）。
2.2 本图集适用于抗震设防烈度≤8度的地区，基层墙体为实心粘土砖、粘土多孔砖、混凝土空心砌块、非粘土烧结砖、加气混凝土等砌体墙和现浇钢筋混凝土墙及钢筋混凝土框架结构砌体填充墙的建筑物。
2.3 本图集墙体保温改造以外保温为主，不适宜采用外保温的建筑部分可采用内保温。屋面改造适用于防水等级为II、III级的民用建筑，屋面结构层为钢筋混凝土板和加气混凝土配筋板平屋面、坡屋面或平改坡改造屋面。屋面改造应在对屋面荷载安全性检验合格的基础上进行。

3 设计依据
《民用建筑热工设计规范》GB50176-93
《屋面工程技术规范》GB50345-2004
《建筑外窗保温性能分级及检测方法》GB/T8484-2002
《建筑外窗气密性能分级及检测方法》GB/T7107-2002
《民用建筑节能设计标准（采暖居住部分）》JGJ26-95
《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003
《公共建筑节能设计标准》GB50189-2009
《外墙外保温工程技术规程》JGJ144-2004
《既有采暖居住建筑节能改造技术规程》JGJ129-2004

4 图集内容
4.1 本图集主要包括：外墙、楼梯间隔墙、屋面、门窗以及不采暖地下室顶板和与室外空气接触的楼地面等部分节能改造。
4.1.1 外墙外保温构造，分为A型～D型；
4.1.2 外墙内保温构造；
4.1.3 屋面保温隔热构造，分为上人与不上人干铺保温屋面、上人与不上人架空保温屋面、坡屋面保温以及现场喷涂硬质聚氨酯泡沫塑料防水保温一体化屋面等；
4.1.4 通用构造：包括通用构造节点和不采暖楼梯间隔墙、女儿墙和挑檐、墙身变形缝、挑窗窗口、封闭阳台、不封闭阳台、楼梯间保温、不采暖地下室顶板及窗井保温、水落管安装及空调机金属支架、外门窗系统改造、带边索外遮阳百叶及电动卷帘、铝板夹芯百叶卷帘及卷帘外装等。
