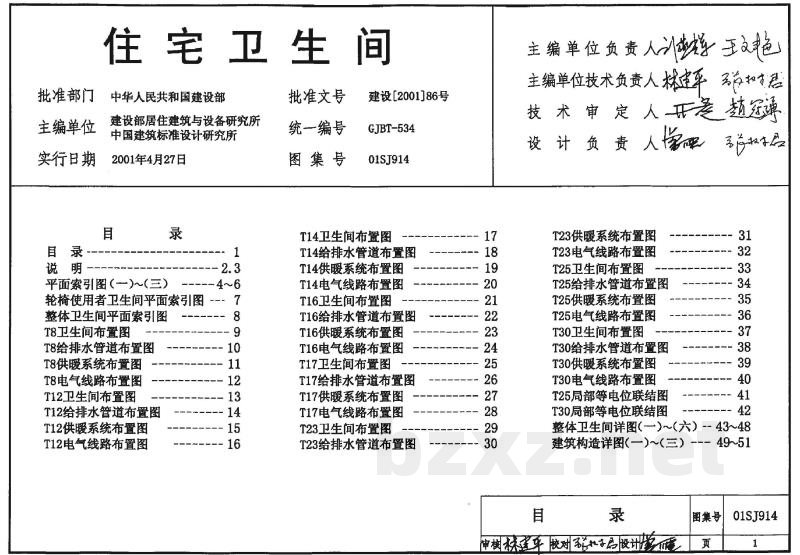

01SJ914 住宅卫生间

住 宅 卫 生 间

页                                 1

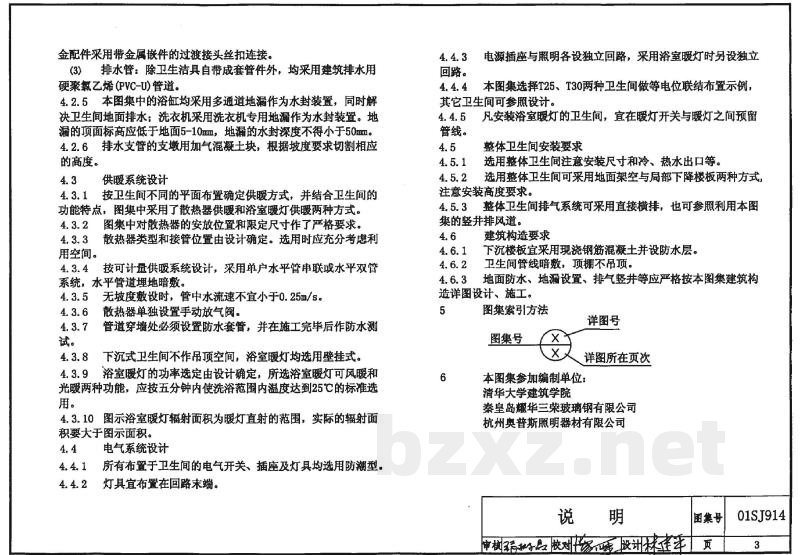

说 明

1. 设计依据

本图集依据下列文件、标准和规范。

2. 适用范围

   本图集适用于全国城市新建住宅卫生间设计及其产品配套和施工安装，现有住宅的卫生间改造亦可参照使用。

   2.2 本图集供建筑工程设计人员、房屋开发商、施工单位及卫生设备生产厂使用。

3. 主要设计内容

.本图集提供以下设计内容。

• 3.1住宅中常见的卫生间平面、方便轮椅使用者卫生间平面及整体卫生间平面索引图。
• 3.28 种典型卫生间的建筑平、剖面详图及其给排水、供暖、电气系统布置图，以及部分卫生间等电位联结图。
• 3.3整体卫生间安装及给排水管井、排风道、地漏、洗面台、楼地面等构造详图。

4. 设计要求

• 4.1建筑设计

4.1.1 平面索引图所表示尺寸分别为装修后低限尺寸(用≥表示)和优选尺寸，应按实际情况选取，可作相应调整。

4.1.2 本图集所示面积为装修后的净面积。

4.1.3 卫生间层高按2800设计，楼板厚度在100以下时，净高可在2400以上。

4.1.4 卫生间建筑模数为1M，尺寸调整注意模数协调。

4.1.5 图集按暗卫生间设计，遇有明卫生间情况，需改变相应墙面设备及配件位置。在严寒和寒冷地区要求竖管排气方式与窗户结合使用。

4.1.6 住宅套内多个卫生间组合时，注意冷、热水接口位置，各卫生间的排水干管、排风道不可共用。

4.1.7 洗面器与化妆台台面、浴缸与墙面相接处应用密封胶密封。

• 4.2给排水设计

4.2.1 本图集给排水平管布置按多层住宅表示。排水系统为伸顶通气系统，给水系统利用市政压力直接供水，不考虑分质供水。热水系统采用局部供水方式，每户热水器可布置在厨房、卫生间或套内其它非居住空间。当住宅层高大于7层时，可根据具体工程要求选择给、排水系统，并相应加大管井及卫生间尺寸。

4.2.2 本图集住宅的分户水表均设置在卫生间外的管井中。

4.2.3 各种管道(冷、热、排水管)综合考虑，水平管道暗装布置在卫生间结构楼板局部下沉的空间内，竖向管道布置于管井内。

4.2.4 管材选用应配合推广应用化学建材。各地可按国家和当地建设主管部门的规定规程或工程设计要求由设计选用塑料管、金属管或复合管。本图集各类卫生设备安装采用以下管材：

1. 冷水管：采用无规共聚聚丙烯管道(PP-R)，管材与管件连接采用热熔连接(应使用专用热熔工具)，与金属管件或卫生洁具五金配件采用带金属嵌件的过渡接头丝扣连接。

2. 热水管：采用无规共聚聚丙烯管道(PP-R)，管材与管件连接采用热熔连接(应使用专用热熔工具)，与金属管件或卫生洁具五

金配件采用带金属嵌件的过渡接头丝扣连接。

(3) 排水管：除卫生间具自带成套管件外，均采用建筑排水用硬聚氯乙烯(PVC-U)管道。

4.2.5 本图集集中的浴缸均采用多通道地漏作为水封装置，同时解决卫生间地面排水；洗衣机采用洗衣机专用地漏作为水封装置。地漏的顶面标高应低于地面5-10mm，地漏的水封深度不得小于50mm。

4.2.6 排水管支管的支撑用加气混凝土块，根据坡度要求切割相应的高度。

4.3 供暖系统设计

4.3.1 按卫生间不同的平面布置确定供暖方式，并结合卫生间的功能特点，图集中采用了散热器供暖和浴室暖灯供暖两种方式。

4.3.2 图集中对散热器的安装位置和限定尺寸作了严格要求。

4.3.3 散热器类型和接管位置由设计确定。选用时应充分考虑利用空间。

4.3.4 按可计量供暖系统设计，采用单户水平管串联或水平双管系统，水平管道埋地暗敷。

4.3.5 无坡度敷设时，管中水流速不宜小于0.25m/s。

4.3.6 散热器单独设置手动放气阀。

4.3.7 管道穿墙处必须设置防水套管，并在施工完毕后作防水测试。

4.3.8 下沉式卫生间不作吊顶空间，浴室暖灯均选用壁挂式。

4.3.9 浴室暖灯的功率选定由设计确定，所选浴室暖灯可风暖和光暖两种功能，应按五分钟内使洗浴范围内温度达到25℃的标准选用。

4.3.10 图示浴室暖灯辐射面积为暖灯直射的范围，实际的辐射面积要大于图示面积。

4.4 电气系统设计

4.4.1 所有布置于卫生间的电气开关、插座及灯具均选用防潮型。

4.4.2 灯具宜布置在回路末端。

4.4.3 电源插座与照明各设独立回路，采用浴室暖灯时另设独立回路。

4.4.4 本图集选择T25、T30两种卫生间做等电位联结布置示例，其它卫生间可参照设计。

4.4.5 凡安装浴室暖灯的卫生间，宜在暖灯开关与暖灯之间预留管线。

4.5 整体卫生间安装要求

4.5.1 选用整体卫生间注意安装尺寸和冷、热水出口等。

4.5.2 选用整体卫生间可采用地面架空与局部下降楼板两种方式，注意安装高度要求。

4.5.3 整体卫生间排气系统可采用直接横排，也可参照利用本图集的竖井排风道。

4.6 建筑构造要求

4.6.1 下沉楼板宜采用现浇钢筋混凝土并设防水层。

4.6.2 卫生间管线暗敷，顶棚不吊顶。

4.6.3 地面防水、地漏设置、排气竖井等应严格按本图集建筑构造详图设计、施工。

5 图集索引方法

6 本图集参加编制单位：

清华大学建筑学院
秦皇岛耀华三玻玻璃钢有限公司
杭州奥普斯照明器材有限公司
