04J801 民用建筑工程建筑施工图设计深度图样

民用建筑工程建筑施工图设计深度图样

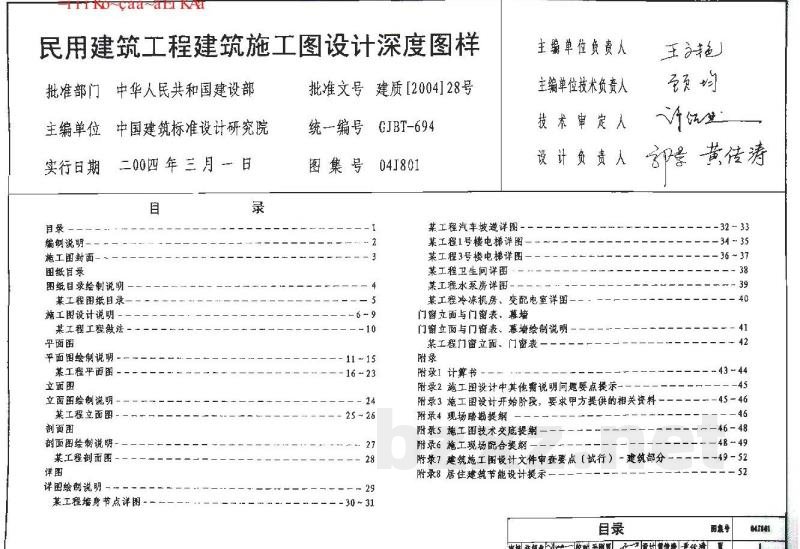

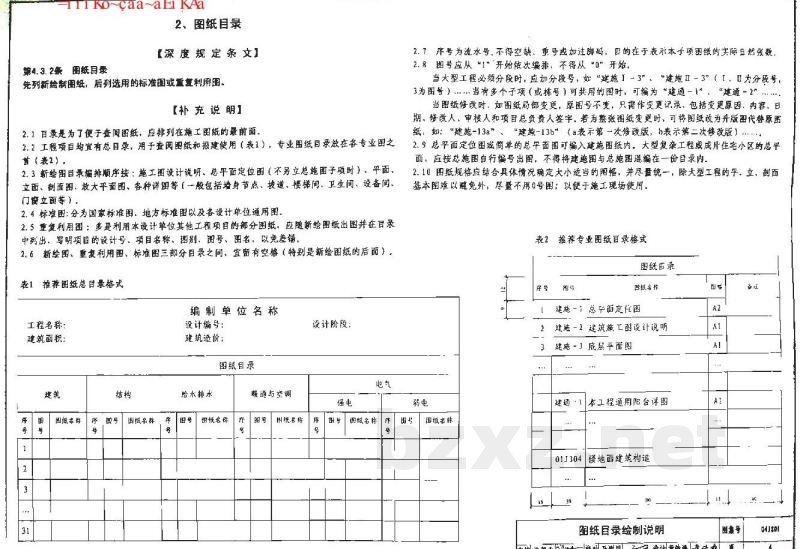

目 录

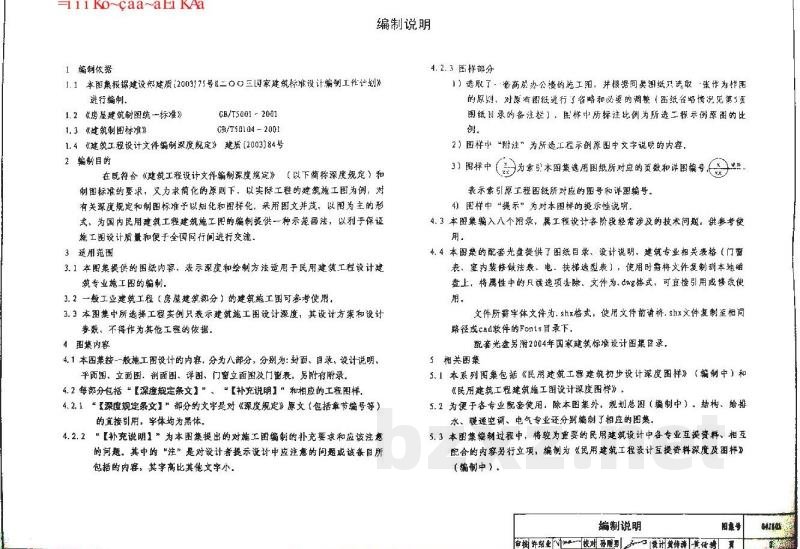

编制说明

1 编制依据

1. 本图集根据建设部建建[2003]75号《二〇〇三国家建筑标准设计编制工作计划》进行编制。
2. 《房屋建筑制图统一标准》 GB/T50001 - 2001
3. 《建筑施工图标准》 GB/T50104 - 2001
4. 《建筑工程设计文件编制深度规定》 建建[2003]84号

2 编制目的

在既符合《建筑工程设计文件编制深度规定》（以下简称深度规定）和制图标准的要求，又力求简化的原则下，以实际工程的建筑施工图为例，对有关深度规定和制图标准予以细化和图样化。采用图文并茂、以图为主的形式，为国内民用建筑工程建筑施工图的编制提供一种示范画法，以便于保证施工图设计质量和便于全国同行间进行交流。

3 适用范围

1. 本图集提供的图纸内容、表示深度和绘制方法适用于民用建筑工程施工图设计的编制。
2. 一般工业建筑工程（房屋建筑部分）的建筑施工图可参考使用。
3. 本图集中所选择工程实例只表示建筑施工图设计深度，其设计方案和设计参数，不得作为其他工程的依据。

4 图集内容

1. 本图集按一般施工图设计的内容，分为八部分，分别为：封面、目录、设计说明、平面图、立面图、剖面图、详图、门窗立面图及门窗表。另附有附录。
2. 每部分包括《深度规定条文》、“补充说明”和相应的工程图样。
1. “【深度规定条文】”部分的文字是对《深度规定》原文（包括章节编号等）的直接引用，字体均为黑体。
2. “【补充说明】”为本图集提出的对施工图编制的补充要求和应该注意的问题。其中的“注”是对设计者提示设计中应注意的问题或该条目所包括的内容，其字号比正文文字小。
3. 图样部分

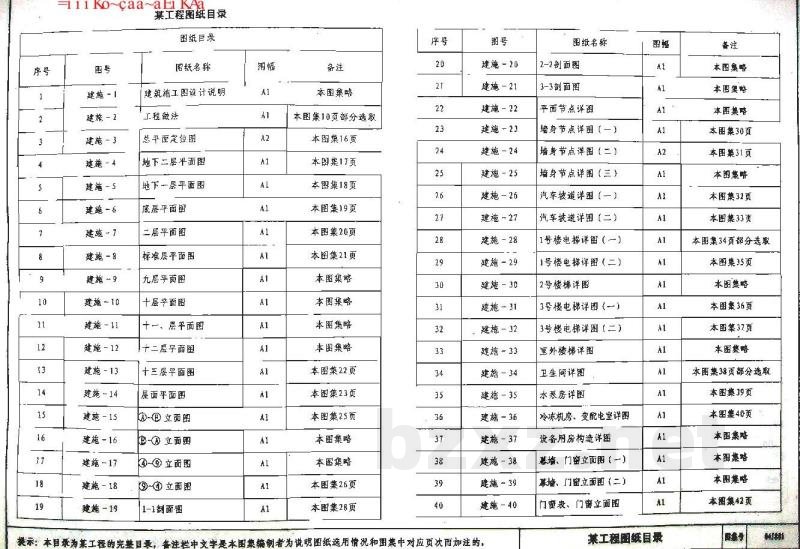

1. 选取了一栋高层办公楼的施工图纸，并根据同类图纸只选取一张作为样图的原则，对原有图纸进行了省略和必要的调整（图纸有略情况见第3页图纸目录的备注栏）。图样中所标注比例为所选工程示例原图的比例。
2. 图样中“附注”为所选工程示例原图中文字说明的内容。
3. 图样中 $\frac{2-1}{4:5}$ 表示本图集选用图纸所对应的页码和详图编号，$\frac{6-3}{\text{A}}$ 表示索引层平面图纸所对应的图号和详图编号。
4. 图样中“提示”为对本图样的提示性说明。
3. 本图集编入八个附录，属工程设计各阶段经常涉及的技术问题，供参考使用。
4. 本图集的配套光盘提供了图纸目录、设计说明、建筑专业相关表格（门窗表、室内装修做法表、电、扶梯选型表），使用时请将文件复制到本地磁盘上，将属性中的只读选项去掉。文件为.dwg格式，可直接引用或修改使用。
   文件所附字体文件为.shx格式，使用文件前请将该shx文件复制至相应路径成cad软件的Fonts目录下。
   配套光盘另附2004年国家建筑标准设计图集目录。

5 相关图集

1. 本系列图集包括《民用建筑工程建筑施工初步设计深度图样》（编制中）和《民用建筑工程建筑施工施工图设计深度图样》。
2. 为便于各专业配套使用，除本图集外，规划总图（编制中）、结构、给排水、暖通空调、电气专业还分别编制了相应的图集。
3. 本图集编制过程中，将较为重要的民用建筑设计中各专业互提资料、相互配合的内容另行立项，编制为《民用建筑工程设计互提资料深度及图样》（编制中）。

1 施工图总封面

【深度规定条文】

第4.1.2条 总封面应标明以下内容：

1. 项目名称；
2. 编制单位名称；
3. 项目的设计编号；
4. 设计阶段；
5. 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章；
6. 编制年月（如出图年、月）。

【补充说明】

1. 1.1 设计图纸应有总封面是国家《深度规定》的新增要求；
2. 1.2 总封面的内容应不少于上述6条，允许自行增加；
3. 1.3 本图样推荐一种总封面的格式（图1）；
4. 1.4 总封面的大小应与装订图册大小一致。应按A1、A2、A3、A4标准图幅，字体大小相应变化。

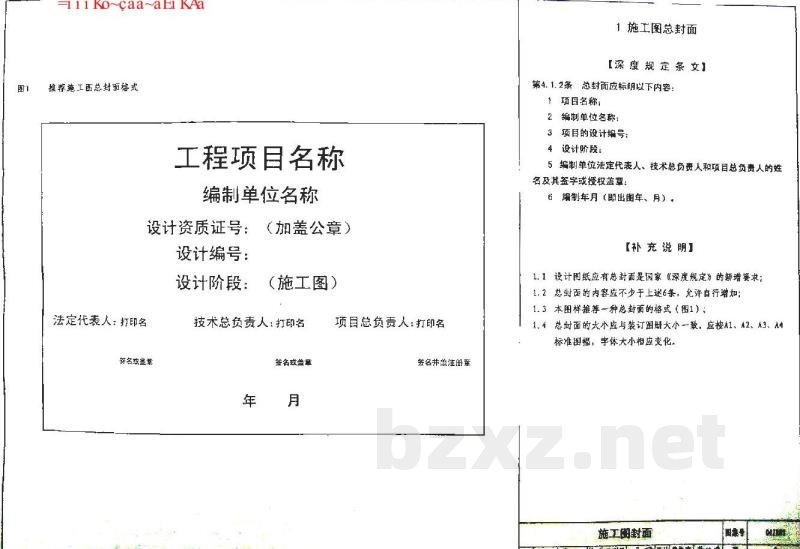

图1 推荐施工图总封面格式

施工图封面 页号：041582
