国家建筑标准设计图集
08CG09
国家建筑标崔设订
国家建筑标准设计
建筑震害分析及实例图解
国家建筑标准设计参考图标准设计国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院

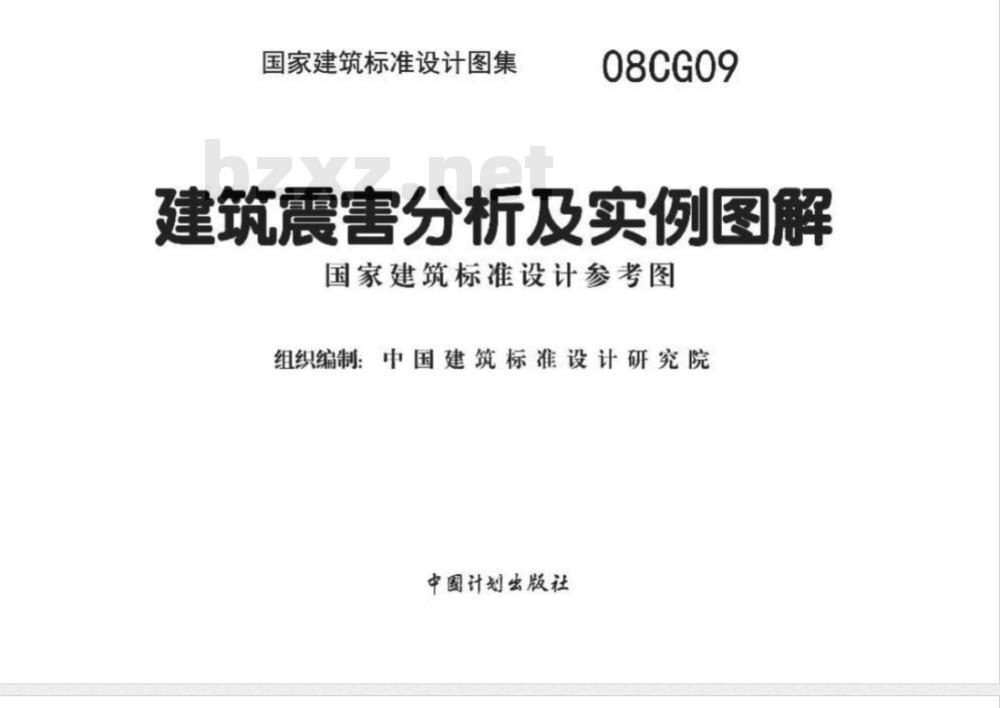

国家建筑标准设计图集
08CG09
建筑震害分析及实例图解
国家建筑标准设计参考图
组织编制：中国建筑标准设计研究院中國计划出版社

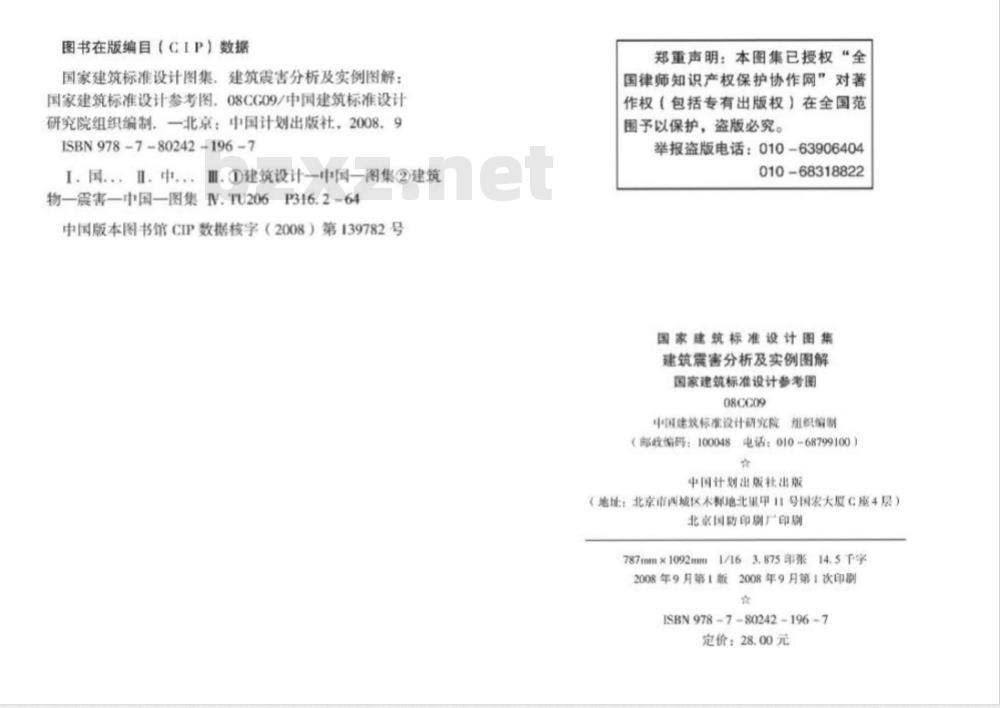

图书在版编目（CIP）数据
国家建筑标准设计图集，建筑震害分析及实例图解：国家建筑标准设计参考图.08CG09/中国建筑标准设计研究院组织编制。一北京：中国计划出版社，2008.9ISBN978780242-1967
I国..：Ⅱ.中..：Ⅲ.①建筑设计一中国一图集②建筑物一震害一中国一图集IV.TU2065P316.2-64
中国版本图书馆CIP数据核字（2008）第139782号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑震害分析及实例图解
国家建筑标准设计参考图
08CC09
中国建筑标准设计研究院组织编制3电话：01068799100）
（邮政编码：100048
中国计划出版社出版
（地址：北京市西城区木辉地北果中11号国宏大厦C座4层）北京国防印刷广印刷
787mm×1092mm1/163.875邱涨
14.5下学
2008年9月第1版2008年9月第1次印刷☆
ISBN 978 7 80242 196 7
定价：28.00元

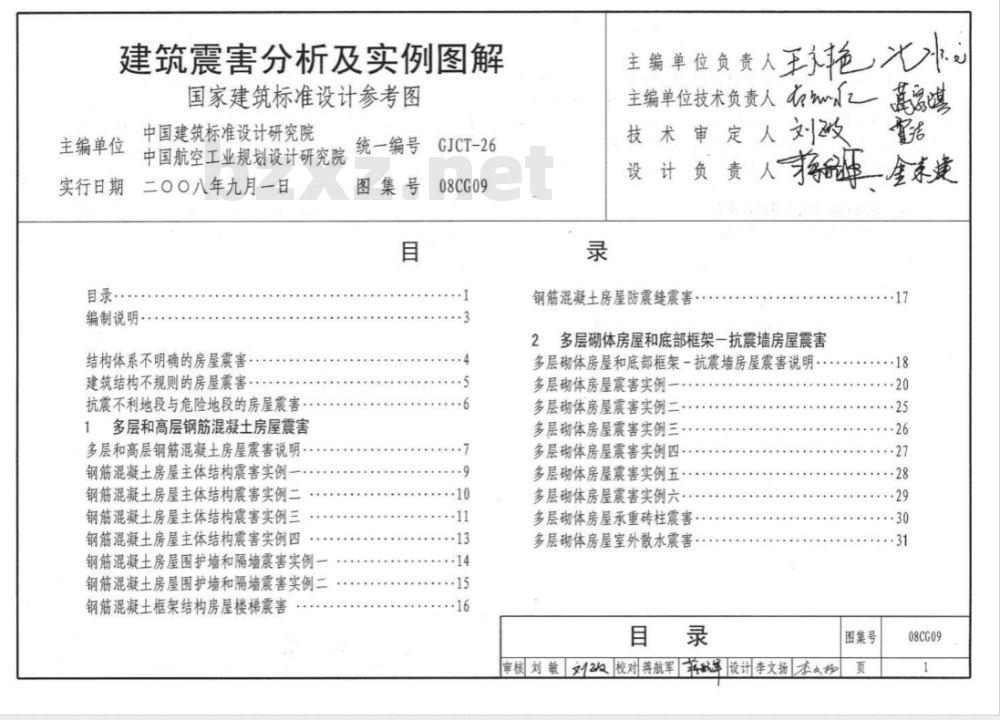

建筑震害分析及实例图解
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院
完统一编号
中国航空工业规划设计研究院
实行日期二00八年九月一日
编制说明·
结构体系不明确的房屋震害
建筑结构不规则的房屋震害：
抗震不利地段与危险地段的房屋震害，1多层和高层钢筋混凝土房屋震害多层和高层钢筋混凝土房屋震害说明钢筋混凝土房屋主体结构震害实例钢筋混爆土房屋主体结构震害实例二钢筋混凝土房屋主体结构震害实例三钢筋混凝土房屋主体结构震害实例四钢筋混凝土房屋围护墙和隔墙震害实例钢筋混凝土房屋围护墙和隔墙震害实例二钢筋混凝土框架结构房屋楼梯震害图集号
GJCT-26
08CG09
主编单位负责人王艳
主编单位技术负责人万总温
技术审定人刘效
设计负责人持车金东建
钢筋混凝土房屋防震终震害
2多层砌体房屋和底部框架一抗震墙房屋震害多层砌体房屋和底部框架一抗震墙房屋震害说明，多层砌体房屋震害实例一
多层砌体房屋震害实例二
多层砌体房屋震害实例三·
多层砌体房屋震害实例四。
多层砌体房屋震害实例五·
多层砌体房屋震害实例六
多层砌体房屋承重砖柱震害
多层砌体房屋室外散水震害
审核刘敏刘 校对蒋航军蒋辉设计李文扬本发格图集号
··28
08CG09

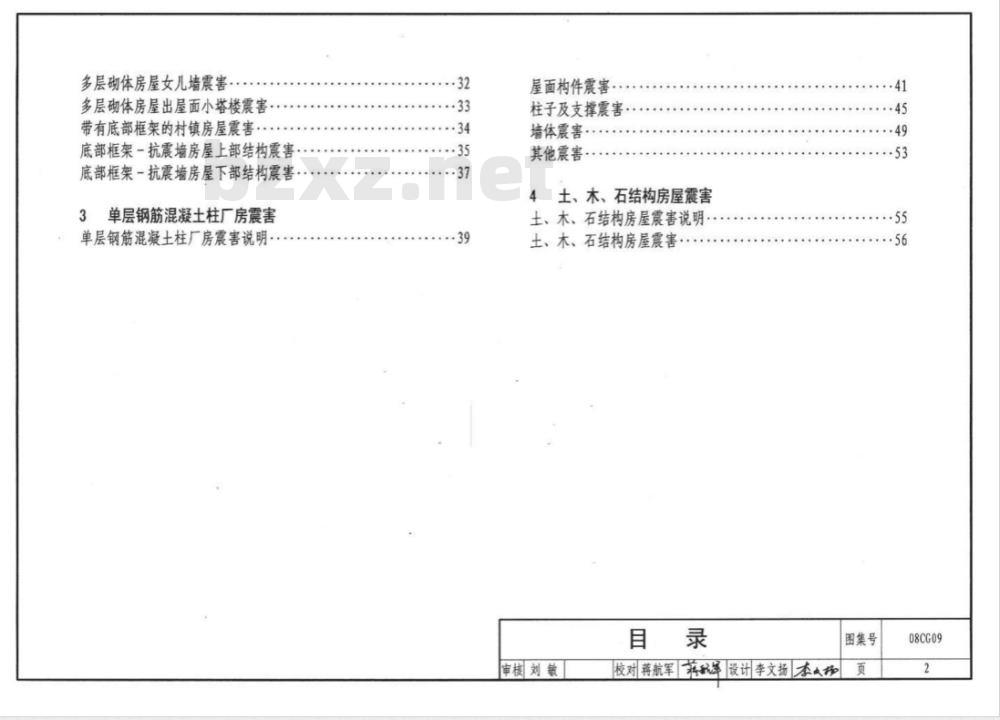

多层砌体房屋女儿墙震害
多层砌体房屋出屋面小塔楼震害带有底部框架的村镇房屋震害··底部框架-抗震墙房屋上部结构需害底部框架-抗震墙房屋下部结构震害3单层钢筋混凝土柱厂房震害
单层钢筋混凝土柱厂房震害说明，·32
屋面构件震害
柱子及支撑震害·
墙体震害·
其他震害
4土、木、石结构房屋震害
土、木、石结构房屋震害说明
土、木、石结构房屋震害·.
审核刘敏
校对蒋航军莉彩辉设计李文扬本场图集号
08CG09
1编制目的
编制说明
3资料来源
本图集通过不同结构形式建筑物震害图片的收集和整理，直观分类展示各种震害形式，并进行客观专业的震害原因分析，对照《建筑抗震设计规范》GB50011-2001的相关规定，阐明相关类型建筑物的改进与加强措施。同时提供给有关人员一定的震害评定知识。
2编制内容
本图集内容涵盖结构体系不明确的结构房屋震害、建筑结构不规则的房屋震害、抗震不利地段与危险地段的房屋震害、多层和高层混凝土房屋震害、多层砌体房屋震害、底部框架一抗震墙房屋震害、单层钢筋混凝土柱厂房震害，及土、木、石结构房屋震害等。
编制过程中采用了大量历次震害的图片资料，得到多家设计院和研究院的多位专家的支持，在此特别感谢他们的合作与帮助。
中国航空工业规划设计研究院：朱丹、装永忠、王超、林伟和黄银莹。
国家工业建筑诊断及改造工程技术研究中心：牟宏远。中国建筑科学研究院：葛学礼、沙安、曾德民。4使用说明
本图集帮助设计人员了解建筑物震害的情况，更直观诠释了《建筑抗震设计规范》GB50011-2001相应规定的必要性。图集中《建筑抗震设计规范》简称为《抗震规范》。编制说明
审核刘敏
校对蒋航军范秘辉设计李文扬本大构图集号
08CG09
震害原因分析
图1中的二层房屋为混凝土框架和砖砌体混合承重结构，在遭遇烈度为7度强的地震影响时框架部分震害轻微，但砖砌体部分破坏严重：图1一1中的混合承重结构在不同体系连接部位发生严重的断裂，出现剪切和局压破坏，砖砌体已失去竖向承载能力。图2中的三层混合承重房屋在地震中框架部分震害轻微，但砖砌体部分破坏严重：图2-1中的混合承重结构中的砖砌体楼梯间外墙（未设置构造柱）出现严重破坏。有些地区的某些房屋使用了砖砌体和混凝土框架混合承重体系。砖砌体和混凝土框架结构在材料性质和振动特性上有很大的差别，砖砌体的变形模量和承载能力都较低，是典型的脆性材料而混凝土框架是具有一定延性的结构形式。由不同材料组成的承重体系通过某种连接方式成为一体的混合结构，在受到水平力作用时不能变形协调共同工作。砖墙具有一定的刚度并承担部分坚向荷载，地震时会分担相当大的水平力，当水平承载力不足时（往往此时混凝土框架还在弹性工作阶段）破坏就会发生，当砖砌体部分发生破坏退出工作，由于内力重分布，更多的地震力由框架部分承担，容易造成各个击破。同时砖砌体的严重破坏甚至会引起整个结构的连续倒塌。抗震结构体系要求受力明确、传力路线不间断，是结构选型与布置结构抗侧力体系时首先考虑的因素之一，体系应符合下列各项要求：1.应具有明确的计算简图和合理的地震作用传递途径，2.应避免因部分结构或构件破坏而导致整个结构丧失抗震能力或对重力荷载的承载能力。3应具备必要的抗震承载力，良好的变形能力和消耗地震能量的能力。4.对可能出现的薄弱部位，应采取措施提高抗震能力。
震害实例（结构体系不明确的房屋震害）图1
结构体系不明确的房屋震害
审核刘敏刘校对蒋航军药彩辉设计唐伟广伟图11Www.bzxZ.net
图2-1
图集号
08CG09
震害原因分析
图1中的建筑刚度、质量分布严重不均匀强震中在连接部分发生了局部倒塌。图2、图3图4中的建筑均为扭转不规则的建筑，具有明显的抗震薄弱环节，在遭遇烈度为9度强的地震影响时，建筑在“L\型的转角部位发生了严重的破坏
建筑设计应符合抗震概念设计的要求，不规则的建筑方案应按规定采取加强措施：特别不规则的建筑方案应进行专门研究和论证，采取特别的加强措施，不应采用产重不规则的建筑方案。建筑及其抗侧力结构的平面布置宜规则、对称并应具有良好的整体性，合理的建筑布置在抗震设计中是头等重要的，提倡平、立面简单对称。因为震害表明、简单、对称的建筑在地震时较不容易破坏。“规则\包含了对建筑的平、立面外形尺寸，抗侧力构件布置、质量分布，以及承载力分布等诸多因素的综合要求，
震害实例（建筑结构不规则的房屋震害）图3
建筑结构不规则的房屋震害
审核刘敏刘校对蒋航军 药我绎设计唐伟廖伟图2
图集号
08CG09
震害原因分析
图1中的建筑位于松软土质的坡脚下，地震中被滑坡摧毁
图2中的大面积的山体滑坡和崩场对山下建筑造成了严重的危害；
图3中的建筑位于陡峭的河岸边坡上，受地震边坡失稳和不均匀震陷影响，房屋损毁严重：图4中在峡谷河漫滩陡坡建造的房屋，受地震场地效应放大及山体地震滑坡、崩场双重影响严重破坏。
对建筑抗震不利的地段主要是指软弱土，液化土，条状突出的山嘴，高耸孤立的山丘，非岩质的陡坡、河岸和边坡的边缘、平面分布上成因岩性、状态明显不均匀的土层等等。对建筑抗震危险的地段主要是指在地震时可能对建筑物产生灾难性“震害的地段，如地震时可能发生滑坡、崩塌、地陷、地裂、泥石流”等及发震断裂带上能发生地表位错的部位。
选择建筑场地时，宜选择对抗震有利地段，避开不利地段。当无法避开时应采取有效措施，对危险地段，严禁建造甲、乙类的建筑，不应建造丙类的建筑。山区建筑场地应根据地质、地形条件和使用要求，因地制宜设置符合抗震设防要求的边坡工程。边坡应避免深挖高填，坡高大且稳定性差的边坡应采用后仰放坡或分阶放坡。建筑基础与土质、强风化岩质边坡的边缘应留有足够多的距离，其值应根据抗震设防烈度的高低确定，并采取措施避免地震时地基基础破坏。震害实例（抗震不利地段与危险地段的房屋震害）图
抗震不利地段与危险地段的房屋震害审核刘敏刘2校对蒋航军花辉设讯唐伟真角图2
图集号
08CG09
多层和高层钢筋混凝土房屋震害说明1通过调查分析，钢筋混聚土房屋的震害主要表现在下述几个方面1.1结构平、立面不规则引起的破坏。结构平面布置严重不对称，刚度中心与质量中心严重偏，地震中由于结构扭转引起破坏。结构某一层的抗侧刚度或水平承载力突然变小，形成软弱层或薄弱层，地震时这一层的塑形变形过大，基至超过结构的变形能力，引起结构构件严重破坏。
1.2框架柱的破坏。框架柱的破坏形式比较多，如剪切破坏、架柱核心区剪切破坏、箍筋不足或对纵筋约束不足引起纵筋压属、混凝土压碎：角柱较中间柱破坏严重、短柱破坏严重等框架梁的震害比较少，主要原因为计算时未考虑楼板影响，即便是按强柱弱梁设计的框架也难以避免形成柱铰机制。1.3抗震墙结构的破坏主要发生在连架部位。现浇钢筋混凝土抗震墙结构的整体性好，抗侧刚度大，承载能力大，在水平力作用下侧移小，且有一定的延性，在历次地震中，破坏较少，具有较好的抗震性能。但也应避免低矮境的剪切破坏和高墙底部混凝土受弯压碎破坏。1.4框架结构中混凝土楼梯的破坏。1.5非结构构件震害相对比较严重，主要是围护墙和隔墙、女儿境开裂或倒塌，以及防震缝震害等。1.6未进行抗震设计的建筑震害较严重。钢筋混凝土框架柱严重开裂基至破坏。此外，非结构构件也有更严重的破坏2、针对地震震害，对新建多层和高层钢筋混凝土房屋应产格按《抗震规范》进行设计、并着重注意以下内容：2.1现滤钢筋混土房屋的结构类型和最大高度应符合《抗震规范》中的要求。平面和竖向均不规则的结构或建造于类场地的结构，适用的最大高度应适当降低
2.2钢筋混凝土房屋应根据烈度、结构类型和房屋高度采用不同的抗震等级、并应符合相应的计算和构造措施要求。2.3高层钢筋混凝土房屋宜避免采用不规则建筑结构方案，不设防震缝：当需要设置防震缝时，防震缝最小宽度应符合规定：2.3.1框架结构房屋的防震缝宽度，当高度不超过15m时可采用70mm：超过15m时，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm。2.3.2框架一抗震墙结构房屋的防震缝宽度可采用第2.3.1条规定数值的70%，抗震墙结构房屋的防震缝宽度可采用第2.3.1条规定数值的50%：且均不宜小于70mm。2.3.3防震缝两侧结构类型不同时，宜按需要较宽防震缝的结构类型和较低房屋高度确定缝宽
2.4框架结构和椎架一抗震墙结构中，框架和抗震墙均应双向设置，柱中线与抗震墙中线、梁中线之间偏心距不宜大于柱宽的1/4。2.5框架一抗震墙结构中的抗震墙设置，宜符合下列要求：2.5.1抗震墙宜贯通房屋全高，且横向与纵向的抗震墙宜相连：2.5.2抗震墙宜设置在墙面不需要开大洞口的位置：2.5.3房屋较长时，刚度较大的纵向抗震墙不宜设置在房屋的端开间；
2.5.4抗震墙洞口宜上下对齐，洞边距端柱不宜小于300mm；2.5.5一、二级抗震墙的洞口连架，跨高比不宜大于5，且梁截面高度不宜小于400mm。
2.6框架结构中梁的截面尺寸，宜符合下列各项要求：2.6.1截面宽度不宜小于200mm；2.6.2截面高宽比不宜大于4；
2.6.3净跨与截面高度之比不宜小于4。2.7框架结构中架的钢筋配置，应符合下列各项要求：2.7.1梁端纵向受拉钢筋的配筋率不应大于2.5%，且计入受压钢多层和高层钢筋混凝土房屋震害说朋图集号
审核刘敏刘2校对蒋航军莉辉 设讯李文扬本武格页
08CG09
筋的梁端混凝土受压高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35；
2.7.2梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3：2.7.3梁端箍筋加密区的长度，箍筋最大间距和最小直径应按《抗震规范》中的具体规定采用，
2.8框架结构中的纵向钢筋配置，尚应符合下列各项要求：2.8.1沿染全长项面和底面配筋、一、二级不应少于2@14，且分别不应少于梁两端顶面和底面纵向配筋中较大载面面积的1/4，三、四级不应少于2@12：
2.8.2一、二级框架梁内贯通中柱的每根纵向钢筋直径，对矩形裁面柱，不宜大于柱在该方向截面尺寸的1/20：对圆形截面柱，不宜大于纵向钢筋所在位置柱截面弦长的1/20。2.9框架梁端加密区的箍筋肢距，一级不宜大于200mm和20倍箍筋直径的较大值，二、三级不宜大于250mm和20倍箍筋直径的较大值，四级不宜大于300mm。
2.10框架结构中柱的截面尺寸，宜符合下列各项要求：2.10.1截面的宽度和高度均不宜小于300mm：圆柱直径不宜小于350mm；
2.10.2剪跨比宜大于2；
2.10.3载面长边与短边的边长比不宜大于3。2.11框架结构中柱的钢筋配置，应符合下列各项要求：2.11.1柱纵向钢筋的最小总配筋率应按《抗震规范》中的具体规定采用：
2.11.2柱箍筋在规定的范围内应加密，加密区的筋间距和直径应符合《抗震规范》中的具体要求。2.12框架结构中柱的纵向钢筋配置，尚应符合下列各项要求：2.12.1宜对称布置：
2.12.2载面尺寸大于400mm的柱，纵向钢筋间距不宜大于200mm;
2.12.3柱总配筋率不应大于5%：2.12.4一级且剪跨比不大于2的柱，每侧纵向钢筋配筋率不宜大于1.2%；
2.12.5边柱、角柱及抗震墙端柱在地震作用组合产生小偏心受拉时，柱内纵筋总截面面积应比计算值增加25%：2.12.6柱纵向钢筋的绑扎接头应避开柱端的箍筋加密区，2.13架柱的箍筋加密范围，应按下列规定采用：2.13.1柱端，取截面高度（圆柱直径），柱净高的1/6和500mm三者的最大值；
2.13.2底层柱，柱根不小于柱净高的1/3：当有刚性地面时，除柱端外尚应取刚性地面上下各500mm；2.13.3剪跨比不大于2的柱和因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱，取全高；一级及二级框架的角柱，取全高。2.14框架柱箍筋加密区箍筋肢距，一级不宜大于200mm，二，三级不宜大于250mm和20倍箍筋直径的较大值，四级不宜大于300mm：至少每隔一根纵向钢筋宜在两个方向有箍筋或拉筋约束：采用拉筋复合箍时，拉筋宜紧靠纵向钢筋并钩住箍筋。2.15非承重塘体应符合下列要求：2.15.1宜采用轻质增板：墙体与主体结构应有可靠的拉接，应能适应主体结构不同方向的层间位移2.15.2钢筋混凝土结构中的砌体填充墙，宜与柱脱开或柔性连接。多层和高层钢筋混凝土房屋震害说明审核刘敏刘校对蒋航军设计李文扬本格图集号
08CG09
