06D105 电缆防火阻燃设计与施工

　　本图集适用于工业、民用、电力、化工行业电缆防火阻燃封堵。包括了电缆、电线、桥架、线槽、封闭母线防火封堵施工做法以及对电缆、金属管、金属桥架、金属线槽采取的防火保护措施。介绍电缆在电缆沟、电缆隧道、电气竖井里防火阻燃设计施工；电缆管线、电缆桥架、封闭母线穿墙、楼板的防火阻燃设计施工。

电缆防火阻燃设计与施工

批准部门：中华人民共和国建设部
主编单位：五洲工程设计研究院、全国工程建设标准设计强电专家委员会
实行日期：二〇〇六年十二月一日
批准文号：建质[2006]281号
图集号：GJBT-972 / 06D105

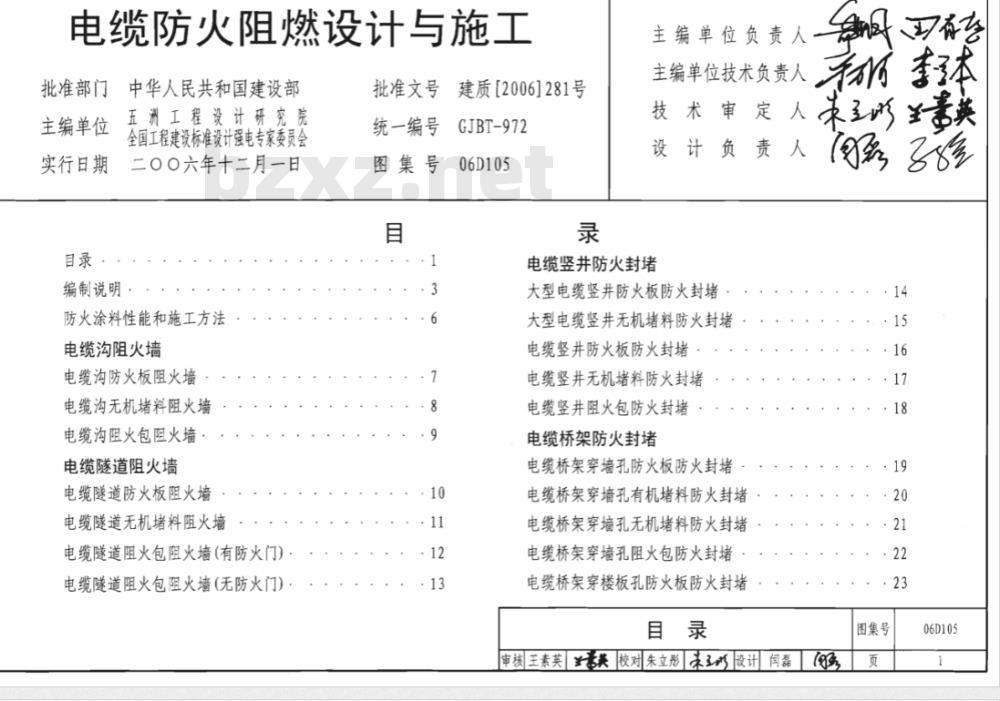

【目录】
1. 编制说明
2. 防火涂料性能和施工方法
3. 电缆沟阻火墙（含阻火墙、防火板、无机堵料、阻火包）
4. 电缆隧道阻火墙（含防火板、无机堵料、阻火包、有/无防火门）
5. 电缆竖井防火封堵（含大型电缆竖井防火板、无机堵料、阻火包、电缆竖井防火板、无机堵料、阻火包等）
6. 电缆桥架防火封堵（含穿墙孔防火板/有机堵料/无机堵料/阻火包、穿楼板孔防火板/有机堵料/无机堵料/阻火包等）
7. 封闭母线穿墙孔防火封堵（含防火板、阻火包、有机堵料）
8. 电缆或光缆保护管防火封堵（含预埋保护管、穿墙孔有机堵料、阻火圈等）
9. 接地线穿墙或楼板防火封堵
10. 电缆或光缆防火封堵（含穿墙/穿楼板孔的柔性有机堵料、膨胀型有机堵料、阻火包、无机堵料、防火板等）
11. 电信基站馈线窗防火板
12. 电信电缆进线室上线孔有机堵料
13. 电气盘、柜底部防火封堵（含防火板、有机堵料、阻火包、沙箱做法）
14. 防火阻燃保护措施（电缆接头保护盒、耐火槽盒、耐火隔板安装示意图）
15. 防火封堵材料性能指标及选用

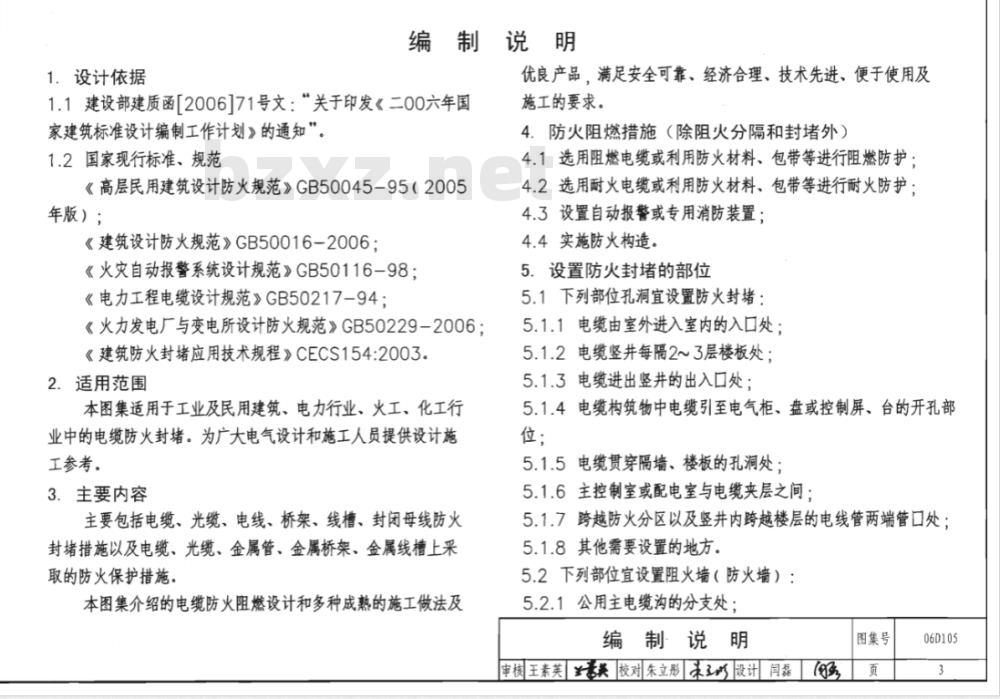

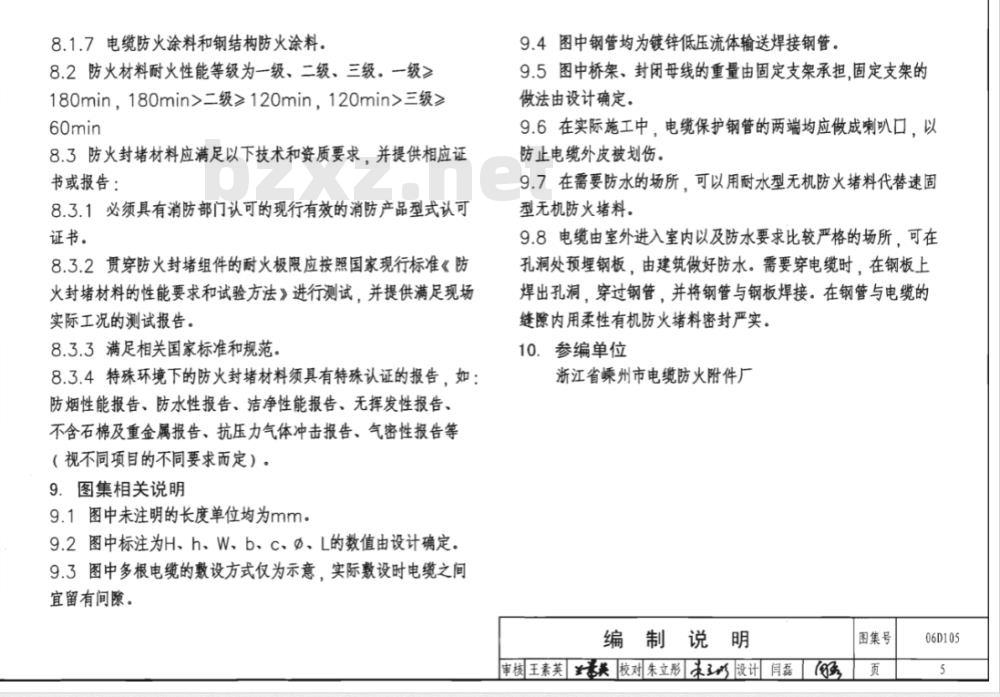

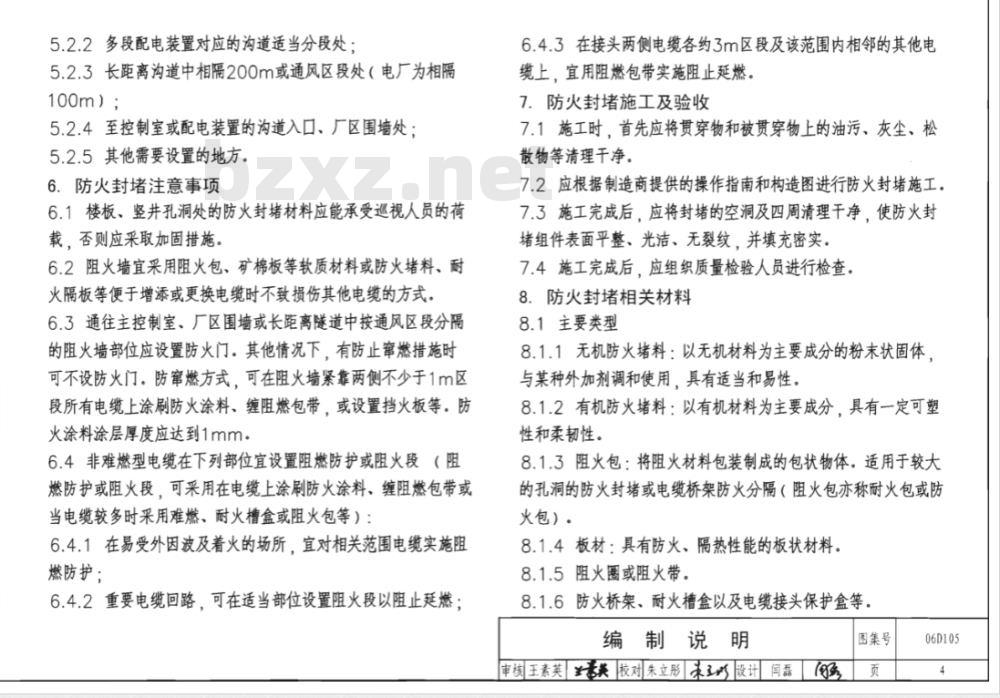

【编制说明】

1. 设计依据
1.1 建设部建质函2006171号文：“关于印发《二〇〇六年国家建筑标准设计编制工作计划》的通知”。
1.2 国家现行标准、规范：
《高层民用建筑设计防火规范》GB50045-95（2005年版）；
《建筑设计防火规范》GB50016-2006；
《火灾自动报警系统设计规范》GB50116-98；
《电力工程电缆设计规范》GB50217-94；
《火力发电厂与变电所设计防火规范》GB50229-2006；
《建筑防火封堵应用技术规程》CECS154:2003。

2. 适用范围
本图集适用于工业及民用建筑、电力行业、火工、化工行业中的电缆防火封堵。为电气设计和施工人员提供设计施工参考。

3. 主要内容
主要包括电缆、光缆、电线、桥架、线槽、封闭母线防火封堵措施，以及电缆、光缆、金属管、金属桥架、金属线槽上采取的防火保护措施。本图集介绍电缆防火阻燃设计和多种成熟的施工做法及施工的要求。

4. 防火阻燃措施（除阻火分隔和封堵外）
4.1 选用阻燃电缆或利用防火材料、包带等进行阻燃防护；
4.2 选用耐火电缆或利用防火材料、包带等进行耐火防护；
4.3 设置自动报警或专用消防装置；
4.4 实施防火构造。

5. 设置防火封堵的部位
5.1 下列部位孔洞宜设置防火封堵：
5.1.1 电缆由室外进入室内的入口处；
5.1.2 电缆竖井每隔2~3层楼板处；
5.1.3 电缆进出竖井的出入口处；
5.1.4 电缆构筑物中电缆引至电气柜、盘或控制屏、台的开孔部位；
5.1.5 电缆贯穿隔墙、楼板的孔洞处；
5.1.6 主控制室。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

06D105：电缆防火阻燃设计与施工

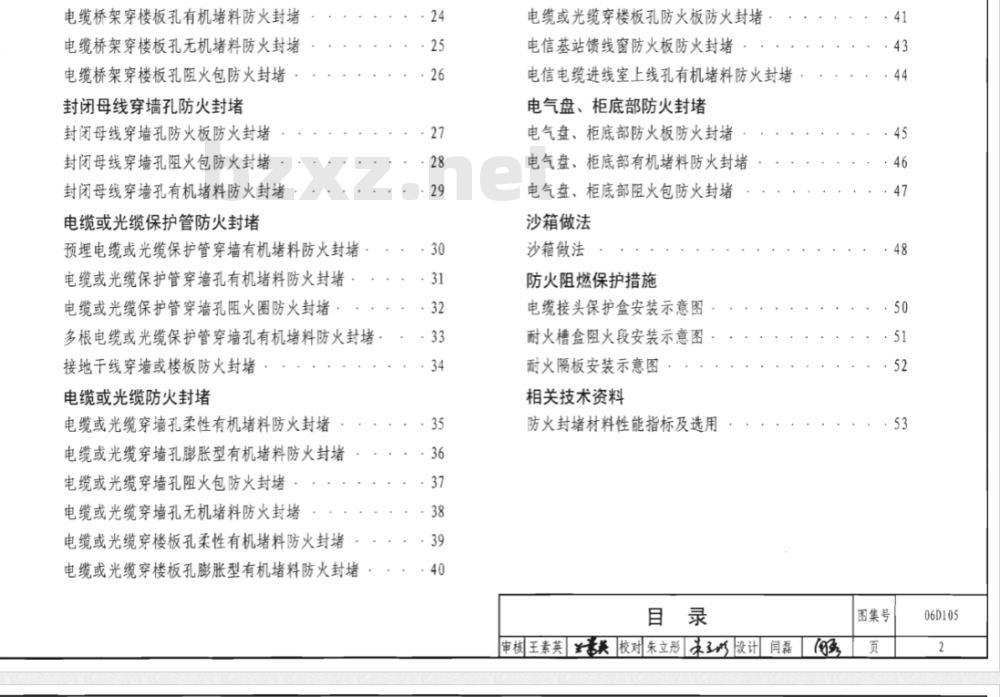

目录
编制说明
防火涂料性能和施工方法
电缆沟阻火墙
电缆沟防火板阻火墙
电缆沟无机堵料阻火墙
电缆沟阻火包阻火墙
电缆隧道阻火墙
电缆隧道防火板阻火墙
电缆隧道无机堵料阻火墙
电缆隧道阻火包阻火墙(有防火门)
电缆隧道阻火包阻火墙(无防火门)
电缆竖井防火封堵
大型电缆竖井防火板防火封堵
大型电缆竖井无机堵料防火封堵
电缆竖井防火板防火封堵
电缆竖井无机堵料防火封堵
电缆竖井阻火包防火封堵
电缆桥架防火封堵
电缆桥架穿墙孔防火板防火封堵
电缆桥架穿墙孔有机堵料防火封堵
电缆桥架穿墙孔无机堵料防火封堵
电缆桥架穿墙孔阻火包防火封堵
电缆桥架穿楼板孔防火板防火封堵
电缆桥架穿楼板孔有机堵料防火封堵
电缆桥架穿楼板孔无机堵料防火封堵
电缆桥架穿楼板孔阻火包防火封堵
封闭母线穿墙孔防火封堵
封闭母线穿墙孔防火板防火封堵
封闭母线穿墙孔阻火包防火封堵
封闭母线穿墙孔有机堵料防火封堵
电缆或光缆保护管防火封堵
预埋电缆或光缆保护管穿墙有机堵料防火封堵
电缆或光缆保护管穿墙孔有机堵料防火封堵
电缆或光缆保护管穿墙孔阻火圈防火封堵
多根电缆或光缆保护管穿墙孔有机堵料防火封堵
接地干线穿墙或楼板防火封堵
电缆或光缆防火封堵
电缆或光缆穿墙孔柔性有机堵料防火封堵
电缆或光缆穿墙孔膨胀型有机堵料防火封堵
电缆或光缆穿墙孔阻火包防火封堵
电缆或光缆穿墙孔无机堵料防火封堵
电缆或光缆穿楼板孔柔性有机堵料防火封堵
电缆或光缆穿楼板孔膨胀型有机堵料防火封堵
电缆或光缆穿楼板孔防火板防火封堵
电信基站馈线窗防火板防火封堵
电信电缆进线室上线孔有机堵料防火封堵
电气盘、柜底部防火封堵
电气盘、柜底部防火板防火封堵
电气盘、柜底部有机堵料防火封堵
电气盘、柜底部阻火包防火封堵
沙箱做法
沙箱做法
防火阻燃保护措施
电缆接头保护盒安装示意图
耐火槽盒阻火段安装示意图
耐火隔板安装示意图
相关技术资料
防火封堵材料性能指标及选用
