16J908-5 建筑太阳能光伏系统设计与安装

本图集适用于采用太阳能光伏系统的新建、改建和扩建的民用建筑和工业建筑。本图集供建筑设计人员、太阳能光伏系统设计人员进行光伏系统与建筑一体化设计时使用，也为建筑施工人员安装光伏构件和建设单位在工程项目中利用太阳能光伏系统提供参考。 图集内容包括：①太阳能光伏系统的组成，太阳能电池分类及特征，硅系和化合物等光伏构件的类型和主要特征、适用部位等相关技术；②光伏系统与建筑一体化设计要求、安全措施及各类光伏构件的适用范围和选用要求；③太阳能光伏构件安装在建筑屋面、采光顶、墙面、幕墙、门窗、遮阳板、护栏等建筑其他部位以及过街天桥、停车棚等的建筑构造详图。 太阳能光伏系统是利用太阳能电池的光伏效应，将太阳辐射能直接转换成电能的发电系统。发改委和住建部制定的《绿色建筑行动方案》提出，要推动太阳能等可再生能源在建筑中的利用，本图集的编制，必将在配合绿建行动的实施和太阳能光伏系统与建筑一体化中发挥积极指导作用。

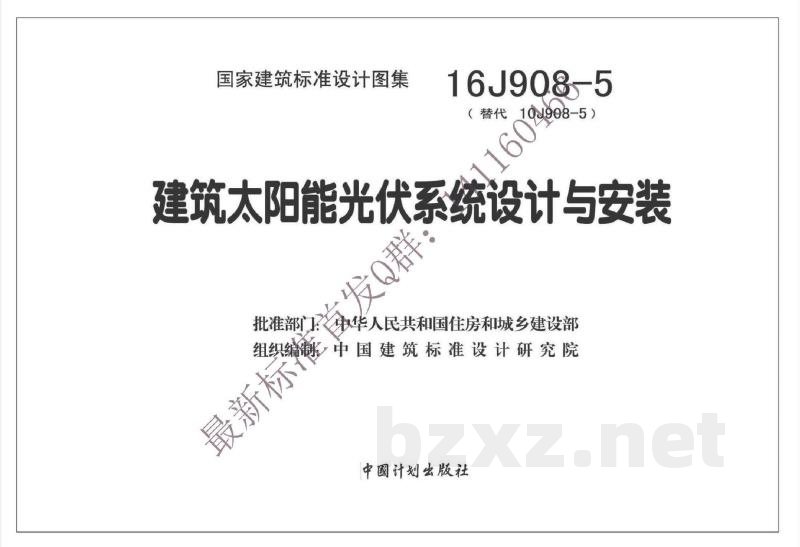

国家建筑标准设计图集 16J908-5
《建筑太阳能光伏系统设计与安装》（替代 10J908-5）

组织编制：中国建筑标准设计研究院
批准部门：中华人民共和国住房和城乡建设部
出版单位：中国建筑出版社
ISBN：978-7-5182-0512-7

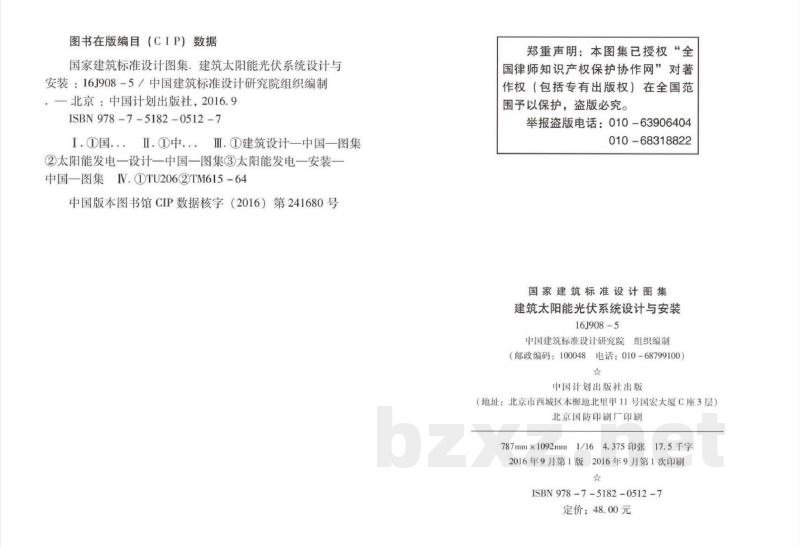

【图书在版编目（CIP）数据】
《建筑太阳能光伏系统设计与安装》：16J908-5/中国建筑标准设计研究院组织编制，一北京：中国建筑出版社，2016.9

郑重声明：本图集已授权“全国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。

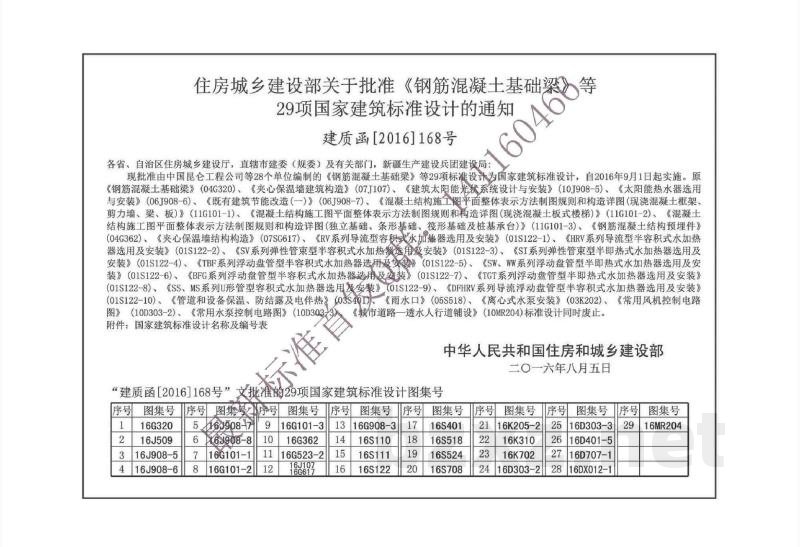

【住房城乡建设部关于批准《钢筋混凝土基础梁》等29项国家建筑标准设计的通知】
建质函[2016]168号

各省、自治区住房城乡建设厅，直辖市建委（规委）及有关部门，新疆生产建设兵团建设局：

现批准由中国昆仑工程公司等28个单位编制的《钢筋混凝土基础梁》等29项标准设计为国家建筑标准设计，自2016年9月1日起实施。原相关标准同时废止：

1. 《钢筋混凝土基础梁》（04G320）
2. 《夹心保温墙建筑构造》（07J107）
3. 《建筑太阳能光伏系统设计与安装》（10J908-5）
4. 《太阳能热水器选用与安装》（06J908-6）
5. 《既有建筑节能改造（一）》（06J908-7）
6. 《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》（11G101-1）
7. 《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》（11G101-2）
8. 《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》（11G101-3）
9. 《钢筋混凝土结构预埋件》（04G362）
10. 《夹心保温墙结构构造》（07SG617）
11. 《RV系列导流型容积式水加热器选用及安装》（01S122-1）
12. 《HRV系列导流型半容积式水加热器选用及安装》（01S122-2）
13. 《SV系列弹性管束型半容积式水加热器选用及安装》（01S122-3）
14. 《SI系列弹性管束型半即热式水加热器选用及安装》（01S122-4）
15. 《TBF系列浮动盘管型半容积式水加热器选用及安装》（01S122-5）
16. 《SW、WW系列浮动盘管型半即热式水加热器选用及安装》（01S122-6）
17. 《BFG系列浮动盘管型半容积式水加热器选用及安装》（01S122-7）
18. 《TGT系列浮动盘管型半即热式水加热器选用及安装》（01S122-8）
19. 《SS、MS系列U形管型容积式水加热器选用及安装》（01S122-9）
20. 《DFHRV系列导流浮动盘管型半容积式水加热器选用及安装》（01S122-10）
21. 《管道和设备保温、防结露及电伴热》（03S4Q1）
22. 《雨水口》（05S518）
23. 《离心式水泵安装》（03K202）
24. 《常用风机控制电路图》（10D303-2）
25. 《常用水泵控制电路》（10D303）
26. 《城市道路—透水人行道铺设》（10MR204）
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

16J908-5
目录
说明
术语
平屋面光伏构件布置图
坡屋面光伏构件布置图
金属屋面光伏构件布置图
框式光伏采光顶布置图
肋点式光伏采光顶布置图
点支式光伏采光顶布置图
墙面光伏构件详图
框式光伏幕墙详图
双层光伏幕墙详图
点支式光伏幕墙详图
单元式光伏幕墙详图
非透明光伏幕墙详图
支架式光伏遮阳板详图
点支式光伏遮阳板详图
竖向百叶光伏遮阳板详图
点支式光伏雨篷详图
框式光伏雨篷详图
点支式光伏护栏详图
框式光伏护栏详图
光伏天桥详图
光伏车棚详图
附录1 中国太阳能资源分布图
附录2 主要城市纬度表
相关技术资料
