05SJ811 《建筑设计防火规范》图示

国家建筑标准设计图集 05SJ811

《建筑设计防火规范》图示

中国建筑标准设计研究院

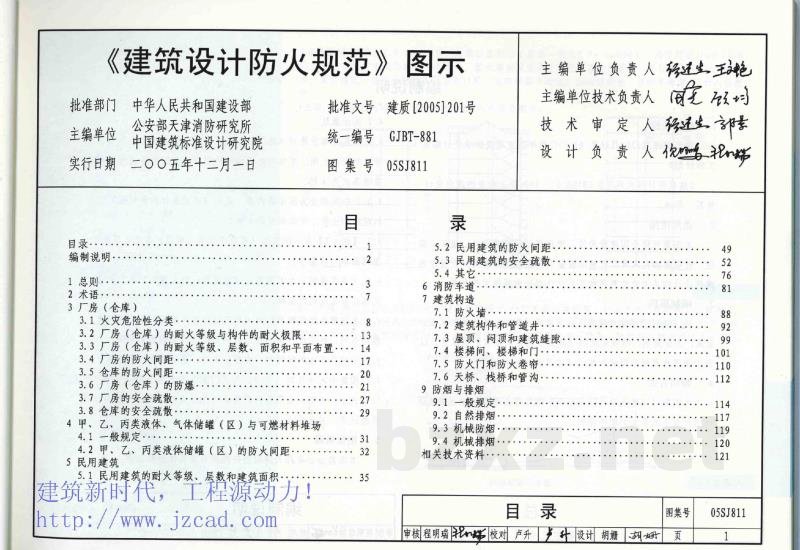

目 录

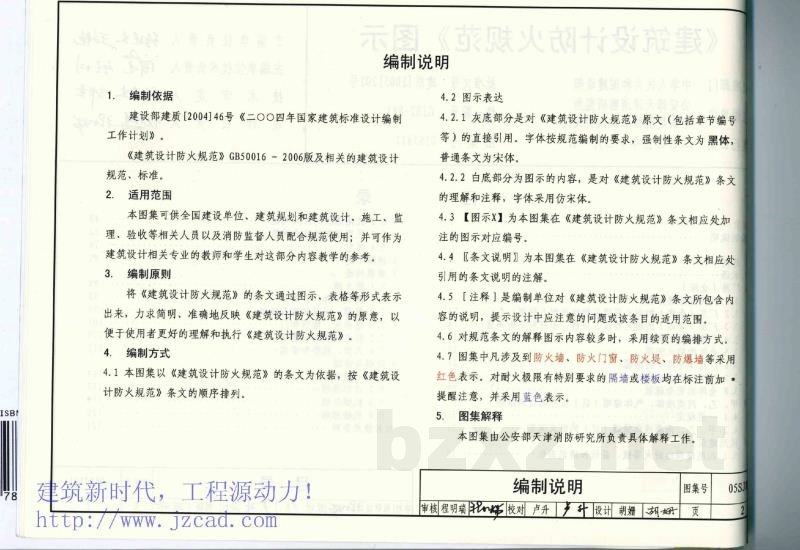

编制说明

1. 编制依据

建设部建质[2004]46号《二〇〇四年国家建筑标准设计编制工作计划》。

《建筑设计防火规范》GB50016-2006版及相关的建筑设计规范、标准。

2. 适用范围

本图集可供全国建设单位、建筑规划和建筑设计、施工、监理、验收等相关人员以及消防监督人员配合规范使用；并可作为建筑设计相关专业的教师和学生对这部分内容教学的参考。

3. 编制原则

将《建筑设计防火规范》的条文通过图示、表格等形式表示出来，力求简明、准确地反映《建筑设计防火规范》的原意，以便于使用者更好的理解和执行《建筑设计防火规范》。

4. 编制方式

4.1 本图集以《建筑设计防火规范》的条文为依据，按《建筑设计防火规范》条文的顺序排列。

4.2 图示表达

4.2.1 灰底部分是对《建筑设计防火规范》原文（包括章节编号等）的直接引用。字体按规范编制的要求，强制性条文为黑体，普通条文为宋体。

4.2.2 白底部分为图示的内容，是对《建筑设计防火规范》条文的理解和注解，字体采用仿宋体。

4.3 【图示X】为本图集在《建筑设计防火规范》条文相应处加注的图示对应编号。

4.4 《条文说明》为本图集在《建筑设计防火规范》条文相应处引用的条文说明的注解。

4.5 【注释】是编制单位对《建筑设计防火规范》条文所包含内容的说明，提示设计中应注意的问题或该条目的适用范围。

4.6 对规范条文的解释图示内容较多时，采用续页的编排方式。

4.7 图集中凡涉及到防火墙、防火门窗、防火门提、防爆墙等采用红色表示，对耐火极限有特别要求的隔墙或楼板均在标注前加·提醒注意，并采用蓝色表示。

5. 图集解释

本图集由公安部天津消防研究所负责具体解释工作。
