06J506-1 建筑外遮阳（一）

编制了五大类外遮阳系统的多种遮阳形式的遮阳系数及相关构造。每种遮阳形式包括了：系统的组成、选用条件、适用范围、技术要求等及与各种主体连接安装构造：A.卷帘类遮阳系统；B.织物类遮阳系统；C.百叶帘类遮阳系统；D.适用于大型公共建筑的铝合金梭形百叶遮阳系统；E.铝合金格栅遮阳系统。

建筑外遮阳

批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院
协作单位：华南理工大学建筑节能研究中心
实行日期：2006年12月1日
批准文号：建质[2006]281号
统一编号：GJBT-946
图集号：06J506-1

一、卷帘遮阳系统 (J)
1. 系统说明：适用于居住建筑外遮阳，卷帘盒可配备保温材料或普通型。全部展开时具有一定的隔声作用，但会影响观景。提供手动（摇柄、皮带）和电动两种开启方式。
2. 构造形式：包括卷帘盒嵌装安装构造、卷帘盒明装安装构造，以及手动摇柄、皮带安装构造。
3. 性能特点：遮阳系数SD约为0.33~1.00。导轨式比导索式强度更高，帘布颜色选择多样，既能阻热又不影响观景。

二、织物卷帘遮阳系统 (Z)
1. 系统说明：包含导向式、斜臂式、折臂式三种系统。
2. 构造形式：包含导向式嵌装、明装安装构造，斜臂式明装构造，以及折臂式明装构造。
3. 性能特点：遮阳系数SD约为0.33~1.00。导向式帘布沿垂直墙面展开，关闭时帘布可全部收纳在卷帘盒内；斜臂式与折臂式在系统打开时，帘布向外斜伸出，关闭时支撑臂收纳在导轨或卷帘盒中，不影响建筑立面美观。
4. 注意事项：不宜用于高层建筑外遮阳。

三、百叶帘遮阳系统 (B)
1. 系统说明：适用于公共建筑外遮阳，分为固定式与可调式。
2. 构造形式：包含导索式、导轨式嵌装及明装安装构造，以及幕墙外联排遮阳系统示意图。
3. 性能特点：遮阳系数SD约为0.30~1.00。可根据光线变化调整帘片角度，兼顾遮阳与观景需求。导轨式比导索式强度高，提供手动（摇柄、皮带）和电动两种开启方式。

四、铝合金机翼遮阳系统 (L)
1. 系统说明：包含固定式与可调式两种系统。
2. 构造形式：包含百叶水平安装构造与垂直安装构造。
3. 性能特点：遮阳系数SD约为0.30~0.90。

五、铝合金格栅遮阳系统 (G)
1. 系统说明：包含格栅形式、规格及安装构造说明。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

06J506-1：建筑外遮阳（一）

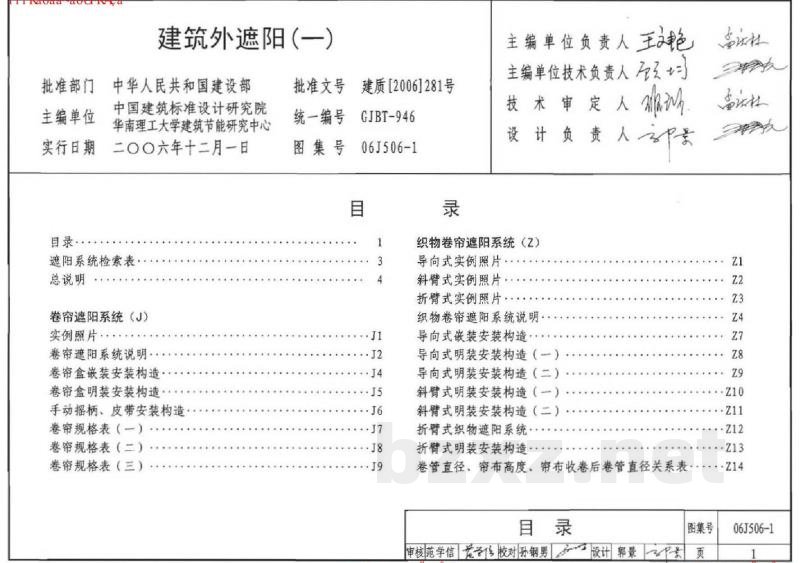

目录

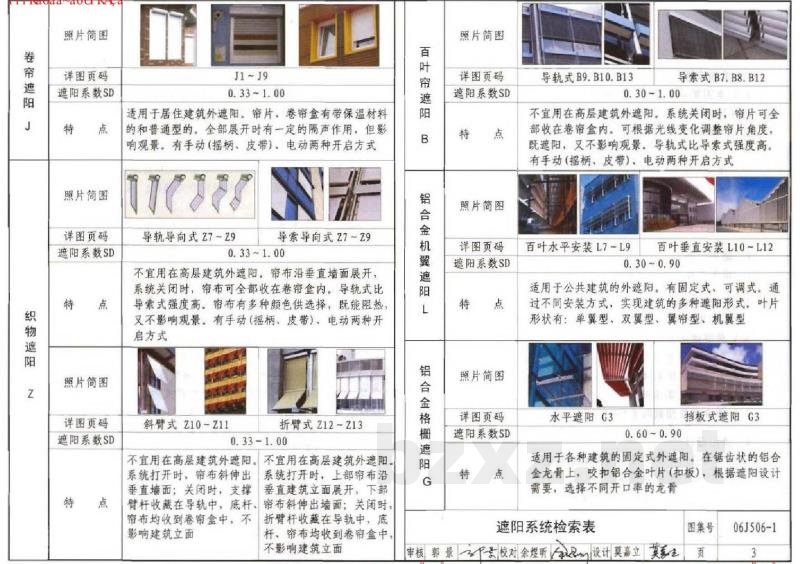

遮阳系统检索表

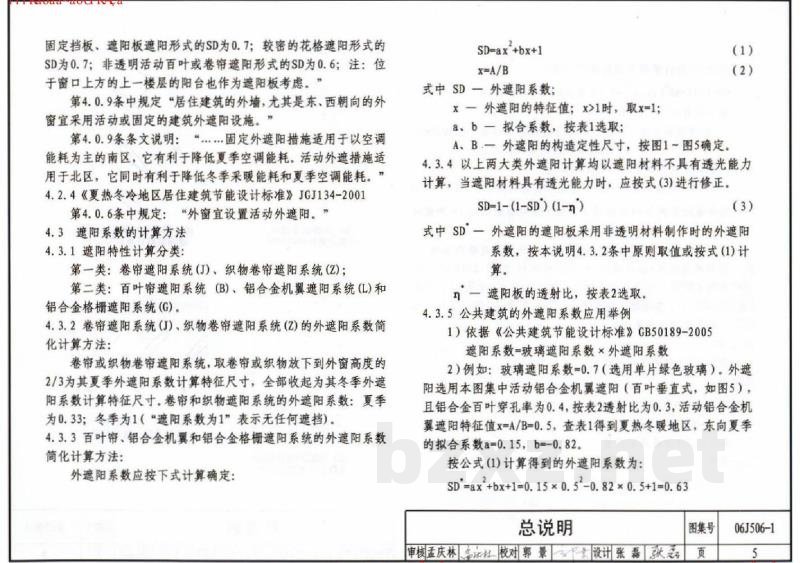

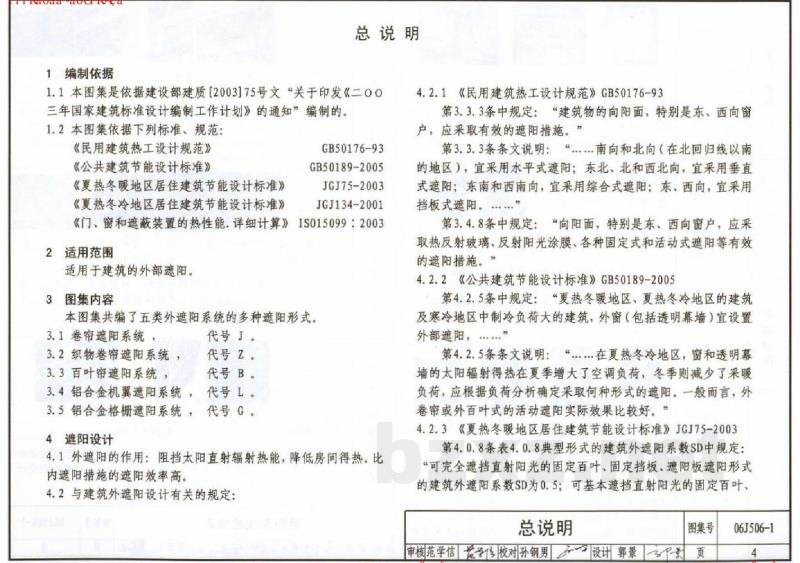

总说明
卷帘遮阳系统(J)
实例照片 (J1)
卷帘遮阳系统说明 (J2)
卷帘盒嵌装安装构造 (J4)
卷帘盒明装安装构造 (J5)
手动摇柄、皮带安装构造 (J6)
卷帘规格表（一） (J7)
卷帘规格表（二） (J8)
卷帘规格表（三） (J9)
织物卷帘遮阳系统(Z)
导向式实例照片 (Z1)
斜臂式实例照片 (Z2)
折臂式实例照片 (Z3)
织物卷帘遮阳系统说明 (Z4)
导向式嵌装安装构造 (Z7)
导向式明装安装构造（一） (Z8)
导向式明装安装构造（二） (Z9)
斜臂式明装安装构造（一） (Z10)
斜臂式明装安装构造（二） (Z11)
折臂式织物遮阳系统 (Z12)
折臂式明装安装构造 (Z13)
卷管直径、帘布高度、帘布收卷后卷管直径关系表 (Z14)

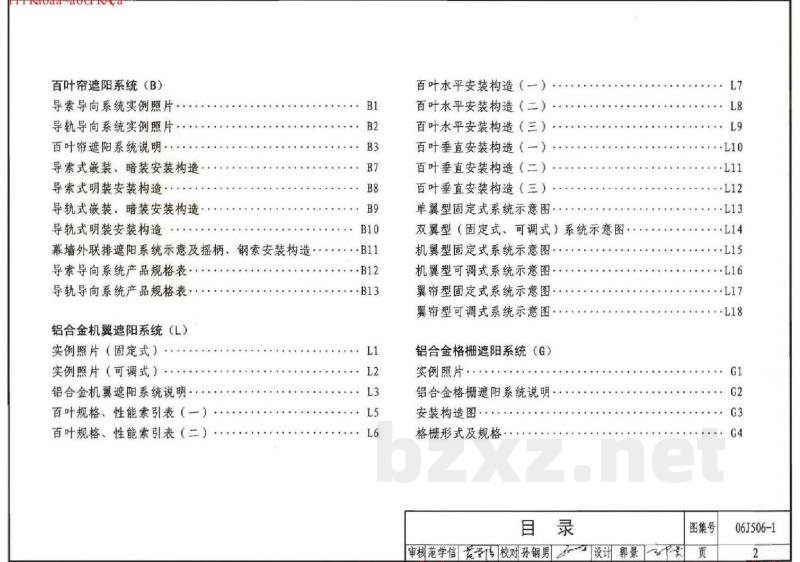

百叶帘遮阳系统(B)
导索导向系统实例照片 (B1)
导轨导向系统实例照片 (B2)
百叶帘遮阳系统说明 (B3)
导索式嵌装、暗装安装构造 (B7)
导索式明装安装构造 (B8)
导轨式嵌装、暗装安装构造 (B9)
导轨式明装安装构造 (B10)
幕墙外联排遮阳系统示意及摇柄、钢索安装构造 (B11)
导索导向系统产品规格表 (B12)
导轨导向系统产品规格表 (B13)
铝合金机翼遮阳系统(L)
实例照片（固定式）(L1)
实例照片（可调式） (L2)
铝合金机翼遮阳系统说明 (L3)
百叶规格、性能索引表（一） (L5)
百叶规格、性能索引表（二） (L6)
百叶水平安装构造（一） (L7)
百叶水平安装构造（二） (L8)
百叶水平安装构造（三） (L9)
百叶垂直安装构造（一） (L10)
百叶垂直安装构造（二） (L11)
百叶垂直安装构造（三） (L12)
单翼型固定式系统示意图 (L13)
双翼型（固定式、可调式）系统示意图 (L14)
机翼型固定式系统示意图 (L15)
机翼型可调式系统示意图 (L16)
翼帘型固定式系统示意图 (L17)
翼帘型可调式系统示意图 (L18)
铝合金格栅遮阳系统(G)
实例照片 (G1)
铝合金格栅遮阳系统说明 (G2)
安装构造图 (G3)
格栅形式及规格 (G4)
