02J301 地下建筑防水构造

地下工程各防水等级构造做法和防水混凝土、卷材防水、涂料防水、塑料防水板、金属防水和膨润土防水毯、夹层塑料防水板等新防水材料及其在地下室外墙、变形缝、窗井、穿墙管、埋设件、后浇带、桩头、坑池、地下停车库等地下工程混凝土结构细部防水构造以及渗排水构造。

地下建筑防水构造
批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究所、总参谋部工程兵科研三所
实行日期：2002年10月14日
批准文号：建质[2002]236号
统一编号：GJBT-586
图集号：02J301

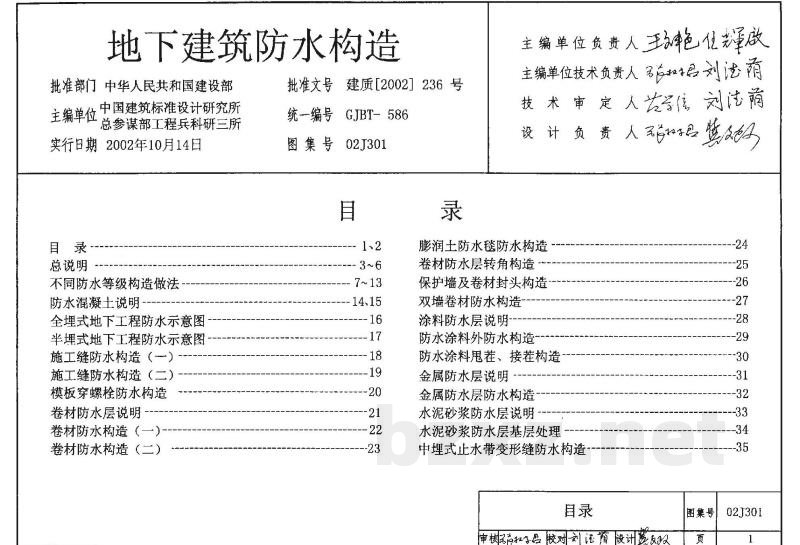

目录
总说明
不同防水等级构造做法
防水混凝土说明
全埋式地下工程防水示意图
半埋式地下工程防水示意图
施工缝防水构造
卷材防水层说明
卷材防水构造
膨润土防水毯防水构造
卷材防水层转角构造
保护墙及卷材封头构造
双墙卷材防水构造
涂料防水层说明
防水涂料外防水构造
防水涂料甩茬、接茬构造
金属防水层说明
金属防水层防水构造
水泥砂浆防水层说明
水泥砂浆防水层基层处理
中埋式止水带变形缝防水构造
金属止水带变形缝防水构造
可卸式止水带变形缝防水构造
卷材与可卸式止水带变形缝防水构造
粘贴式变形缝防水构造
涂刷式变形缝防水构造
双墙变形缝防水构造
后浇带防水构造
翼环式穿墙管防水构造
柔性穿墙管防水构造
柔性穿墙管零配件图
防水套管材料及尺寸
预埋套管管道穿墙防水构造
群管穿墙防水构造
坑、槽与预埋件防水构造
坑、池防水构造
预留通道接头防水构造
桩基防水构造
窗井防水构造
地下连续墙防水构造
排水说明
盲沟排水构造
渗排水层构造
室内明沟、架空地板排水构造
夹层塑料板防排组合构造
相关技术资料

1 编制依据
1.1 本图集根据建设部建设[2001]169号文《二〇〇一年国家建筑标准设计编制工作计划》要求进行编制。
1.2 本图集遵循国家有关的现行规范标准：
GB50108-2001
GB50208-2002
GB50204-2002
JGJ52-92
JGJ63-89
JGJ53-92

2 适用范围
2.1 本图集适用于一般工业与民用建筑的地下防水工程。
2.2 本图集也适用于单建式和附建式人防工程防水。

3 设计基本要求
3.1 地下工程防水设计应遵循“防、排、截、堵相结合，刚柔相济，因地制宜，综合治理”的原则，努力达到定级准确、方案可靠、施工简便、经济合理，使防水层与工程主体尽可能等寿命。
3.2 地下工程必须从工程规划、建筑结构设计、材料选择、施工工艺等方面系统地做好地下工程的防排水。
3.3 地下工程防水设计内容应包括：
3.3.1 防水等级和设防要求。
3.3.2 防水混凝土的抗渗等级、技术指标、质量保证措施。
3.3.3 其它防水层选用的材料及其技术指标、质量保证措施。
3.3.4 工程细部构造防水措施、选用的材料及技术指标、质量保证措施。
3.3.5 工程防排水系统、地面挡水、截水系统及工程各种洞口防倒灌措施。
3.4 地下工程的防水设计，应考虑地表水、地下水、毛细管水等的作用，以及由于人为因素引起的附近水文地质改变的影响。
3.5 地下工程的防水，应优先选用混凝土结构自防水，并根据防水等级的要求采用其它防水措施。

4 地下工程防水设计标准

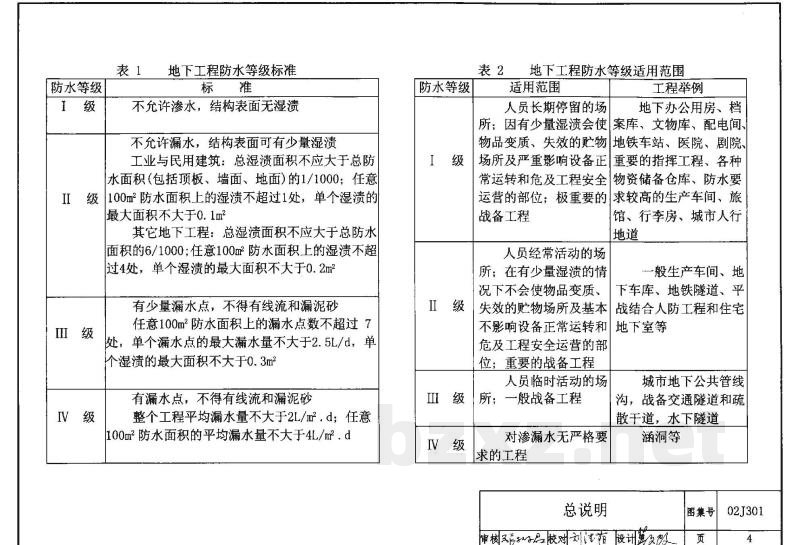

表1 地下工程防水等级标准
I级：不允许渗水，结构表面无湿渍。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

02J301：地下建筑防水构造

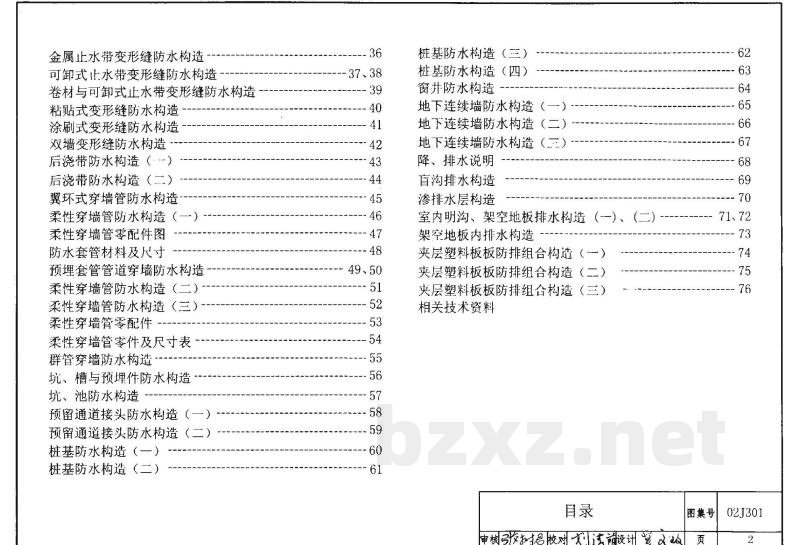

目录
