03J611-4 铝合金、彩钢、不锈钢夹芯板大门

铝合金、彩钢、不锈钢夹芯板大门

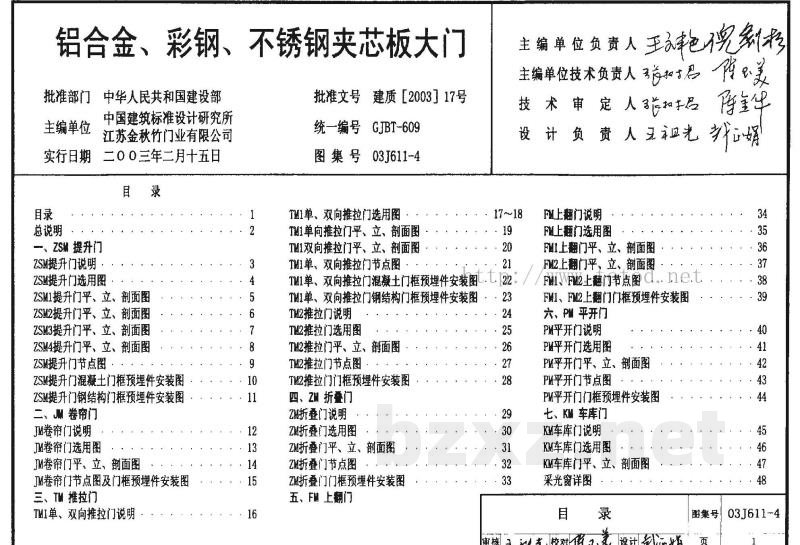

目 录

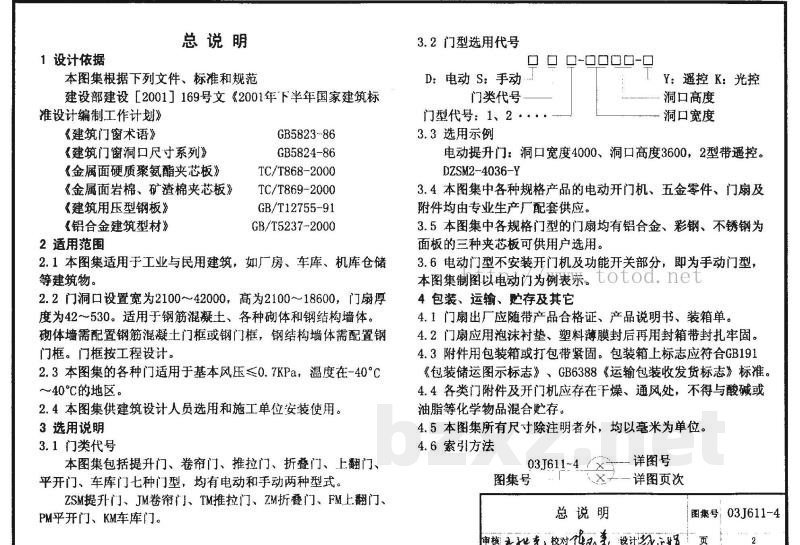

总说明

1 设计依据

本图集根据下列文件、标准和规范

建设部建设[2001]169号文《2001年下半年国家建筑标准设计编制工作计划》

2 适用范围

2.1 本图集适用于工业与民用建筑，如厂房、车库、机库仓储等建筑物。

2.2 门洞口设置宽为2100~42000，高为2100~18600，门扇厚度为42~530。适用于钢筋混凝土、各种砌体和钢结构墙体。砌体墙需配置钢筋混凝土门框或钢门框，钢结构墙体需配置钢门框。门框按工程设计。

2.3 本图集的各种门适用于基本风压≤0.7kPa，温度在-40°C~40°C的地区。

2.4 本图集供建筑设计人员选用和施工单位安装使用。

3 选用说明

3.1 门类代号

本图集包括提升门、卷帘门、推拉门、折叠门、上翻门、平开门、车库门七种门型，均有电动和手动两种类型。

ZSM提升门、JM卷帘门、TM推拉门、ZM折叠门、FM上翻门、PM平开门、KM车库门。

3.2 门型选用代号

D：电动 S：手动 — □ □ □ - □ □ □ □ □ - □

3.3 选用示例

电动提升门：洞口宽度4000，洞口高度3600，2型带遥控。

DZSM2-4036-Y

3.4 本图集中各种规格产品的电动开门机、五金零件、门扇及附件均由专业生产厂配套供应。

3.5 本图集中各规格门型的门扇均有铝合金、彩钢、不锈钢为面板的三种夹芯板可供用户选用。

3.6 电动门型不安装开门机及功能开关部分，即为手动门型。本图集制图以电动门为例表示。

4 包装、运输、贮存及其它

4.1 门扇出厂应随带产品合格证、产品说明书、装箱单。

4.2 门扇应用泡沫衬垫，塑料薄膜封好再用封箱带封扎牢固。

4.3 附件用包装箱或打包带紧固。包装箱上标志应符合GB191《包装储运图示标志》、GB6388《运输包装收发货标志》标准。

4.4 各类门附件及开门机应存在干燥、通风处，不得与酸碱或油脂等化学物品混合贮存。

4.5 本图集所有尺寸除注明者外，均以毫米为单位。

4.6 索引方法

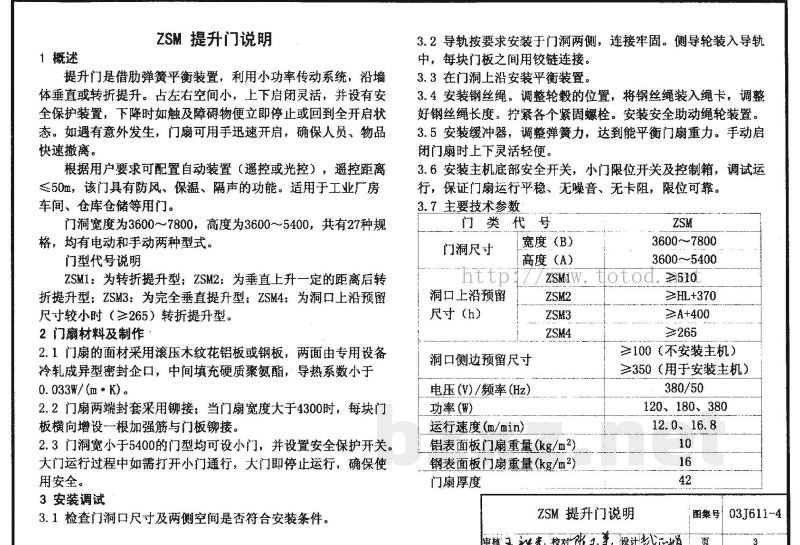

ZSM 提升门说明

1 概述

提升门是借助弹簧平衡装置，利用小功率传动系统，沿墙体垂直或转折提升。占左右空间小，上下启闭灵活，并设有安全保护装置，下降时如触及障碍物便立即停止或回到全开启状态。如遇有意外发生，门扇可用手迅速开启，确保人员、物品快速撤离。

根据用户要求可配置自动装置（遥控或光控），遥控距离≤50m，该门具有防风、保温、隔声的功能。适用于工业厂房车间、仓库仓储等用门。

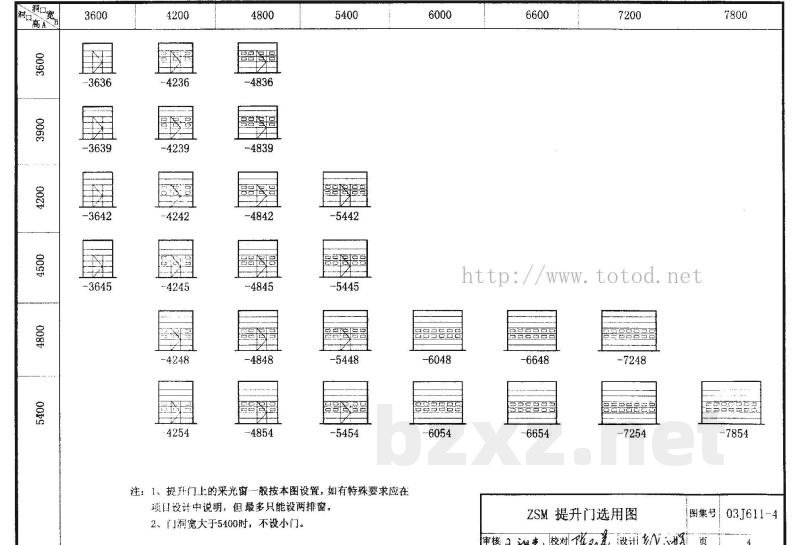

门洞宽度为3600～7800，高度为3600～5400，共有27种规格，均有电动和手动两种型式。

1 型号代号说明

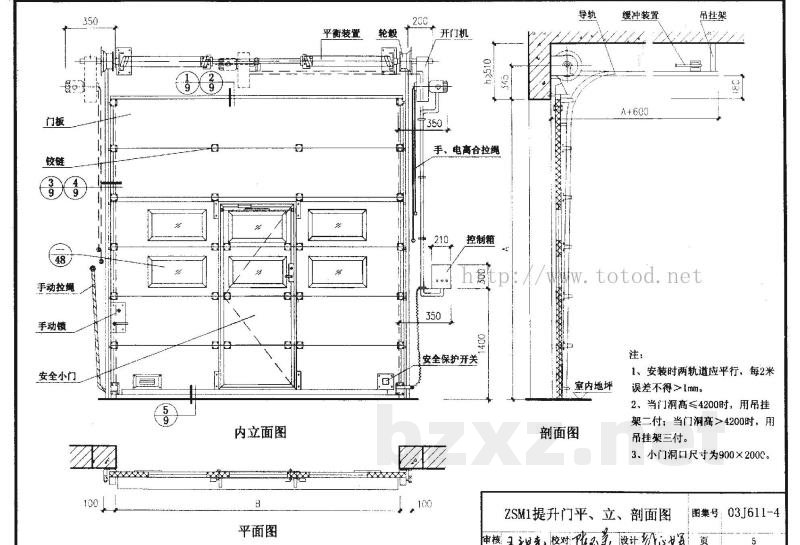

ZSM1：为转折提升型；ZSM2：为垂直上升一定的距离后转折提升型；ZSM3：为完全垂直提升型；ZSM4：为洞口上沿预留尺寸较小时（≥265）转折提升型。

2 门扇材料及制作

2.1 门扇的面材采用滚压木纹花铝板或钢板，两面由专用设备冷轧成异型密封企口，中间填充硬质聚氨酯，导热系数小于0.033W/(m·K)。

2.2 门扇两端封套采用铆接；当门扇宽度大于4300时，每块门板横向增设一根加强筋与门板铆接。

2.3 门洞宽小于5400的门型均可设小门，并设置安全保护开关。大门运行过程中如需打开小门通行，大门即停止运行，确保使用安全。

3 安装调试

3.1 检查门洞尺寸及两侧空间是否符合安装条件。

3.2 导轨按要求安装在门洞两侧，连接牢固。侧导轮装入导轨中，每块门板之间用铰链连接。

3.3 在门洞上沿安装平衡装置。

3.4 安装钢丝绳。调整轮毅的位置，将钢丝绳装入绳卡，调整好钢丝绳长度。拧紧各个紧固螺栓。安装安全助动绳轮装置。

3.5 安装缓冲器，调整弹簧力，达到能平衡门扇重力。手动启闭门扇时上下灵活轻便。

3.6 安装主机底部安全开关，小门限位开关及控制箱，调试运行，保证门扇运行平稳、无噪音、无卡阻，限位可靠。

3.7 主要技术参数
