97J103-1 铝合金玻璃幕墙

本图集适用于建筑高度≤150m的非抗震设防与抗震设防烈度≤8度的民用与工业建筑，包括幕墙构造、安装、五金配件、预埋件等详图及铝型材截面几何参数。本图集供建筑设计单位使用，并适用幕墙设计、制作、安装和质量检查。本图集为铝合金明框玻璃幕墙135系列。玻璃为中空玻璃。开启部位为滑撑上悬窗，明窗形式。图集内容丰富、构造合理、应用广泛、使用方便，供设计、施工、监理使用。注：本图集需按新版规范校核后选用

铝合金玻璃幕墙
批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院（原中国建筑标准设计研究所）
实行日期：2002年3月

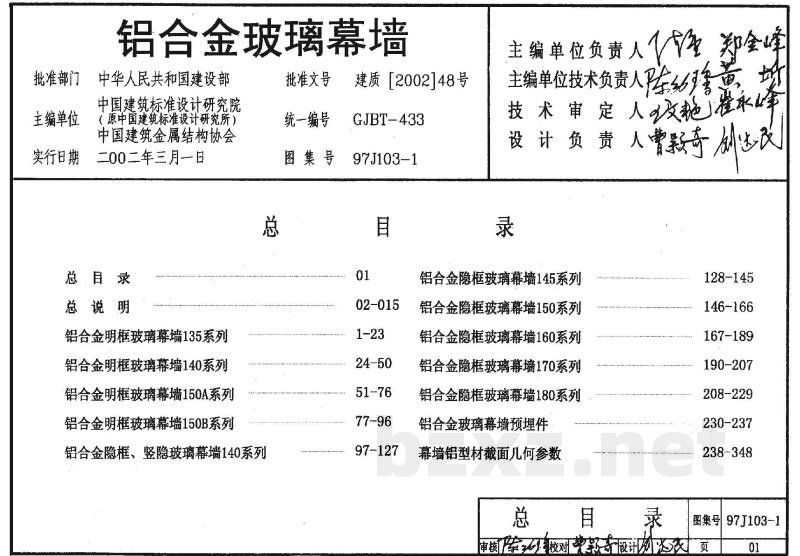

总目录
1. 总说明
2. 铝合金明框玻璃幕墙系列（135系列、140系列、150A系列、150B系列）
3. 铝合金隐框玻璃幕墙系列（140系列、145系列、150系列、160系列、170系列、180系列）
4. 铝合金玻璃幕墙预埋件
5. 幕墙铝型材截面几何参数

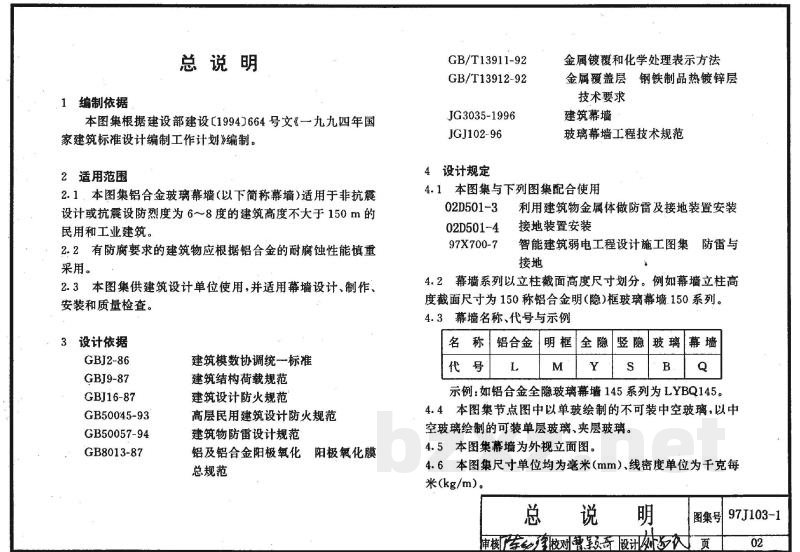

总说明

1 编制依据
本图集根据建设部建设【1994】664号文《一九九四年国家建筑标准设计编制工作计划》编制。

2 适用范围
2.1 本图集铝合金玻璃幕墙（以下简称幕墙）适用于非抗震设计或抗震设防烈度为6～8度的建筑高度不大于150m的民用和工业建筑。
2.2 有防腐要求的建筑物应根据铝合金的耐腐蚀性能慎重采用。
2.3 本图集供建筑设计单位使用，并适用于幕墙设计、制作、安装和质量检查。

3 设计依据
- GBJ2-86 建筑模数协调统一标准
- GBJ9-87 建筑结构荷载规范
- GBJ16-87 建筑设计防火规范
- GB50045-93 高层民用建筑设计防火规范
- GB50057-94 建筑物防雷设计规范
- GB8013-87 铝及铝合金阳极氧化
- GB/T13911-92 阳极氧化膜总规范
- GB/T13912-92 金属镀覆和化学处理表示方法
- JG3035-1996 金属覆盖层钢铁制品热镀锌层技术要求
- JGJ102-96 建筑幕墙玻璃幕墙工程技术规范

4 设计规定
4.1 本图集与下列图集配合使用：02D501-3、02D501-4、97X700-1（防雷与接地装置安装）、智能建筑弱电工程设计施工图集。
4.2 幕墙系列以立柱截面高度尺寸划分。例如，幕墙立柱高度截面尺寸为150系列，即铝合金明（隐）框玻璃幕墙150系列。
4.3 幕墙名称、代号与示例：
代号含义：L-铝合金，M-明框，Y-全隐，S-竖隐，B-玻璃，Q-幕墙
示例：铝合金全隐玻璃幕墙145系列，代号为LYBQ145。
4.4 本图集节点图中以单玻绘制的不可装中空玻璃，以中空玻璃绘制的可装单层玻璃、夹层玻璃。
4.5 本图集幕墙为外视立面图。
4.6 本图集尺寸单位均为毫米（mm），线密度单位为千克每米（kg/m）。

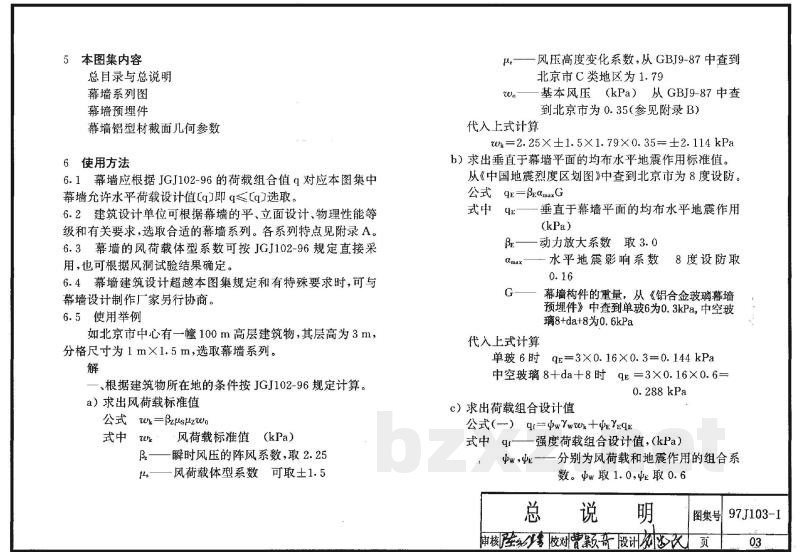

5 本图集内容
总目录与总说明、幕墙系列图、幕墙预埋件、幕墙铝型材截面几何参数。

6 使用方法
6.1 幕墙应根据JGJ102-96的荷载组合值q，对应本图集中幕墙允许水平荷载设计值（q_d $le$ q）。
6.2 建筑设计单位可根据幕墙的平面、立面设计、物理性能等级和有关要求，选取合适的幕墙系列。各系列特点见附录A。
6.3 幕墙的风荷载体型系数可按JGJ102-96规定直接采用，也可根据风洞试验结果确定。
6.4 幕墙建筑设计超越本图集规定和有特殊要求时，可与幕墙设计制作厂家另行协商。
6.5 使用举例：
如北京市中心有一幢100m高层建筑物，其层高为3m，分格尺寸为1m $ imes$ 1.5m，选取幕墙系列后，根据建筑物所在地条件按JGJ102-96规定计算：
a) 求出风荷载标准值：
$k_w = eta cdot lpha cdot mu$
其中：
$eta$ —— 瞬时风压的阵风系数，取2.25；
$mu$ —— 风压高度变化系数，北京市C类地区取1.79；
基本风压（$w_k$）取0.35 kPa。
代入计算：$k_w = 2.25 imes 1.5 imes 1.79 imes 0.35 = 2.114 ext{ kPa}$。

b) 求出垂直于幕墙平面的均布水平地震作用标准值：
$q_E = eta_e cdot lpha_{max} cdot G$
其中：
$eta_e$ —— 动力放大系数，取3.0；
$lpha_{max}$ —— 水平地震影响系数，8度设防取0.16；
$G$ —— 幕墙构件的重量。根据《铝合金玻璃幕墙预埋件》，单玻取0.3 kPa，中空玻璃取0.6 kPa。
代入计算（以单玻为例）：$q_E = 3.0 imes 0.16 imes 0.3 = 0.144 ext{ kPa}$。

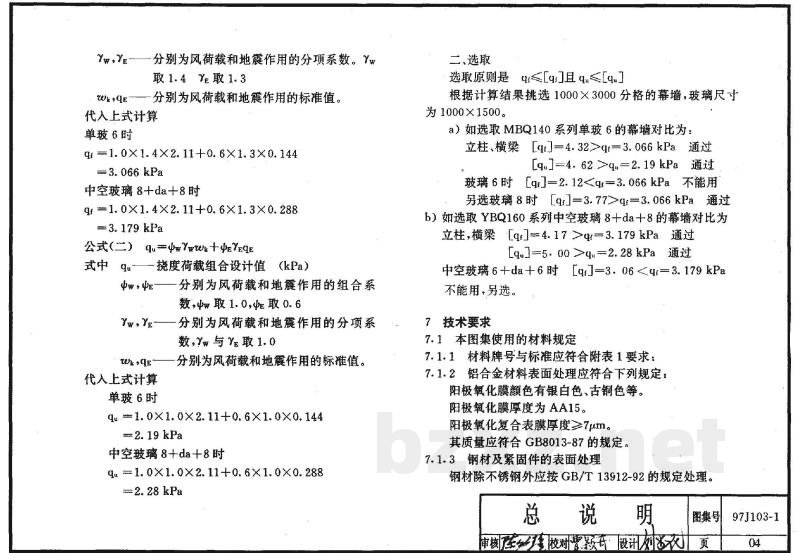

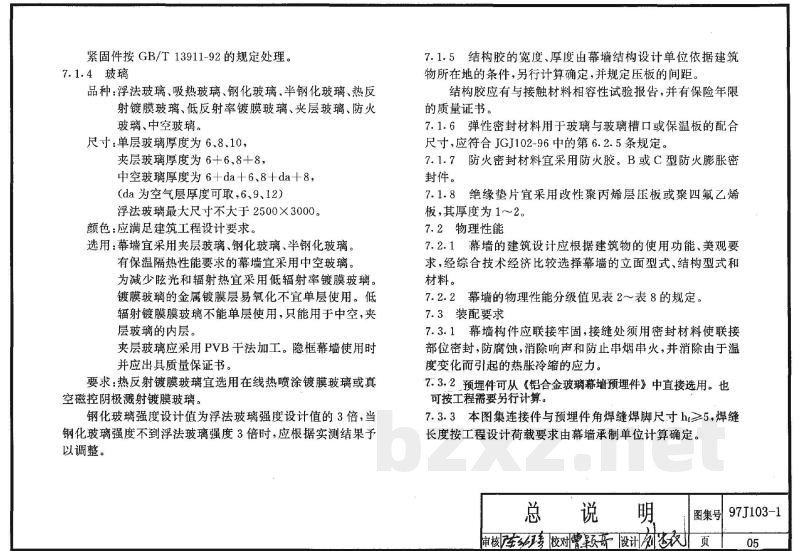

小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
