05J102-1 混凝土小型空心砌块墙体建筑构造

本图集适用于非抗震和抗震设防8度及8度以下地区的低层、多层承重混凝土小型空心砌块建筑。本图集在总结各地应用混凝土小型空心砌块的基础上，根据现行国家相关规范、标准规定进行编制，能满足工程技术人员在设计和施工中的应用需要。外墙按外保温、内保温、夹心保温及保温砌块四种构造形式编制了混凝土砌块外墙热工性能指标示例，供各地工程技术人员结合本地区建筑节能要求，确定外墙构造做法，以达到较好的节能效果。

混凝土小型空心块墙体建筑构造
批准部门：中华人民共和国建设部
主编单位：总参三部设计研究所
实行日期：2005年9月1日
批准文号：建质[2005]118号
统一编号：GJBT-865
图集号：05J102-1

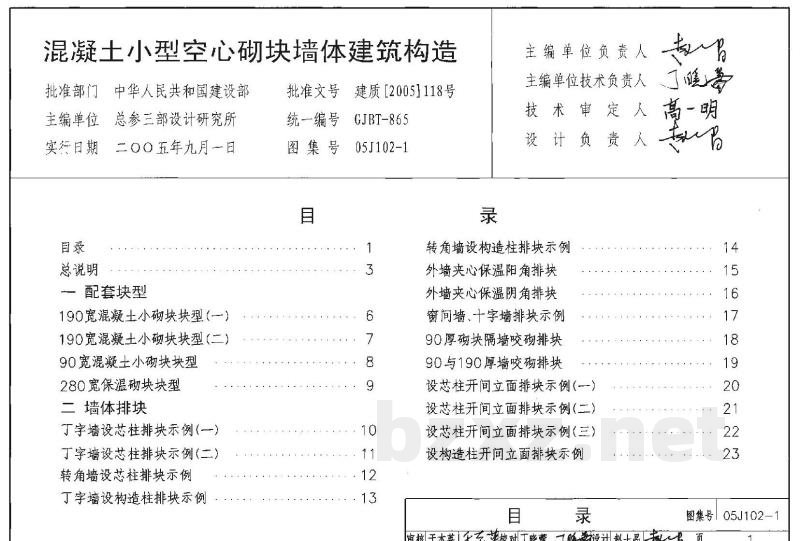

目录
总说明
一 配套块型
190宽混凝土小砌块块型（一）
190宽混凝土小砌块块型（二）
90宽混凝土小砌块块型
280宽保温砌块块型
二 墙体排块
丁字墙设芯柱排块示例（一）
丁字墙设芯柱排块示例（二）
转角墙设芯柱排块示例
工字墙设构造柱排块示例
三 墙体构造
外墙基础墙身、勒脚
外墙节点（一）
外墙节点（二）
外墙墙身剖面
内墙层间砌块组砌示例
外墙外保温窗口示例
外墙内保温窗口示例
外墙夹心保温窗口示例（一）
外墙夹心保温窗口示例（二）
外墙夹心保温窗口示例（三）
凸窗窗口（一）
凸窗窗口（二）
四 配件安装固定及变形缝
铝合金窗安装示例
门框安装示例
空调室外机搁板
墙身变形缝
屋面变形缝
外墙控制缝、灰缝、泄水口
电气管线安装示例
电表箱平立面示例
设备固定与管道敷设
外墙饰面砖及雨水管固定
建筑配件的锚固
五 墙体热工性能
墙体热工性能指标
六 相关技术资料

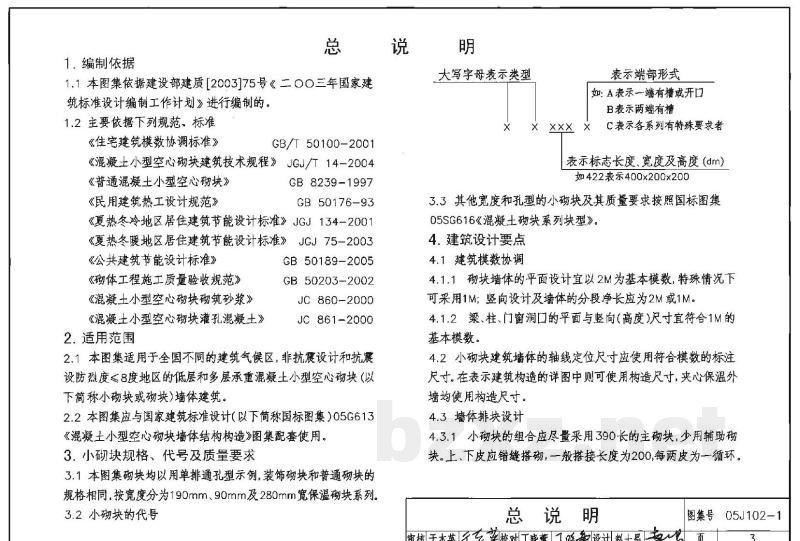

1. 编制依据
1.1 本图集依据建设部建质[2003]175号《二〇〇三年国家建筑标准设计编制工作计划》进行编制的。
1.2 主要依据下列规范、标准：
《住宅建筑模数协调标准》 GB/T 50100-2001
《混凝土小型空心砌块建筑技术规程》 JGJ/T 14-2004
《普通混凝土小型空心砌块》
《民用建筑热工设计规范》 GB 8239-1997
《公共建筑节能设计标准》 GB 50176-93
《夏热冬冷地区居住建筑节能设计标准》 JGJ 134-2001
《夏热冬暖地区居住建筑节能设计标准》 JGJ 75-2003
《砌体工程施工质量验收规范》 GB 50189-2005
《混凝土小型空心砌块砌筑砂浆》 JC 860-2000
《混凝土小型空心砌块灌孔混凝土》 JC 861-2000

2. 适用范围
2.1 本图集适用于全国不同的建筑气候区，非抗震设防烈度8度地区的低层和多层承重混凝土小型空心砌块（以下简称小砌块或砌块）墙体建筑。
2.2 本图集应与国家建筑标准设计图集 05G613《混凝土小型空心砌块墙体结构构造》配套使用。

3. 小砌块规格、代号及质量要求
3.1 本图集砌块均以单排通孔型示例，装饰砌块和普通砌块的规格相同，按宽度分为190mm、90mm及280mm宽保温砌块系列。
3.2 小砌块的代号：
用大写字母表示类型及端部形式。例如：A表示一端有槽或开口；B表示两端有槽；C表示各系列有特殊要求者。
X×XX×表示标志长度、宽度及高度（dm），如422表示400×200×200。
3.3 其他宽度和孔型的小砌块及其质量要求按照国标图集05SG616《混凝土砌块系列块型》。

4. 建筑设计要点
4.1 建筑模数协调
4.1.1 砌块墙体的平面设计宜以2m为基本模数，特殊情况下可采用1m；竖向设计及墙体的分段净长应为2m或1m。
4.1.2 梁、柱、门窗洞口的平面与竖向（高度）尺寸宜符合1m的基本模数。
4.2 小砌块建筑墙体的轴线定位尺寸应使用符合模数的标注尺寸。在表示建筑构造的详图中则可使用构造尺寸，夹心保温外墙均使用构造尺寸。
4.3 墙体排块设计
4.3.1 小砌块的组合应尽量采用390mm长的主砌块，少用辅助块。上、下皮应错缝搭砌，一般搭接长度为200mm，每两皮为一个循环。当墙体净长度为奇数时，宜用290mm长的辅助块调整，此时搭接长度为90mm。
4.3.2 设计预留的洞口、管线、槽口及门窗、设备等固定点及块型应在墙体排块图上标注。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

05J102-1：混凝土小型空心砌块墙体建筑构造
目录
总说明
一 配套块型
190宽混凝土小砌块块型（一）
190宽混凝土小砌块块型（二）
90宽混凝土小砌块块型
280宽保温砌块块型
二 墙体排块
丁字墙设芯柱排块示例（一）
丁字墙设芯柱排块示例（二）
转角墙设芯柱排块示例
丁字墙设构造柱排块示例
转角墙设构造柱排块示例
外墙夹心保温阳角排块
外墙夹心保温阴角排块
窗间墙、十字墙排块示例
90厚砌块隔墙咬砌排块
90与190厚墙咬砌排块
设芯柱开间立面排块示例（一）
设芯柱开间立面排块示例（二）
设芯柱开间立面排块示例（三）
设构造柱开间立面排块示例
清水外墙立面砌块组合示例
三 墙体构造
外墙基础墙身、勒脚
外墙节点（一）
外墙节点（二）
外墙墙身剖面
内墙层间砌块组砌示例
外墙外保温窗口示例
外墙内保温窗口示例
外墙夹心保温窗口示例（一）
外墙夹心保温窗口示例（二）
外墙夹心保温窗口示例（三）
凸窗窗口（一）
凸窗窗口（二）
四 配件安装固定及变形缝
铝合金窗安装示例
门框安装示例
空调室外机搁板
墙身变形缝
屋面变形缝
外墙控制缝、灰缝、泄水口
电气管线安装示例
电表箱平立面示例
设备固定与管道敷设
外墙饰面砖及雨水管固定
建筑配件的锚固
五 墙体热工性能
墙体热工性能指标（一）
墙体热工性能指标（二）
墙体热工性能指标（三）
围护结构热工指标
六 相关技术资料
相关技术资料
