17CJ23-2 自粘防水材料建筑构造（二）

本图集是以美国基仕伯化学材料(中国)有限公司(原格雷斯中国有限公司)研发生产的必优胜和YTL系列防水产品为主，包括PV100预铺式高分子自粘胶膜防水卷材、YTL系列无胎型、有胎型和高分子自粘复合防水卷材、DE NEEF预防水等产品应用于建筑屋面、地下室、厨卫间等防水工程中的建筑构造图集。该系列产品具有预铺反粘、在潮湿基层施工等特点。 图集提供了各类产品在建筑屋面、地下室、厨卫间等处应用的相关构造节点，同时提供了综合管廊、隧道、道路和桥梁防水构造示意图，供设计人员直接选用。

国家建筑标准设计图集17CJ23-2（替代12CJ23-2）
自粘防水材料建筑构造（二）
国家建筑标准设计参考图
组织编制：中国建筑标准设计研究院、中国计划出版社
主编单位：基仕伯化学材料（中国）有限公司（原格雷斯中国有限公司）
实行日期：二〇一七年五月一日

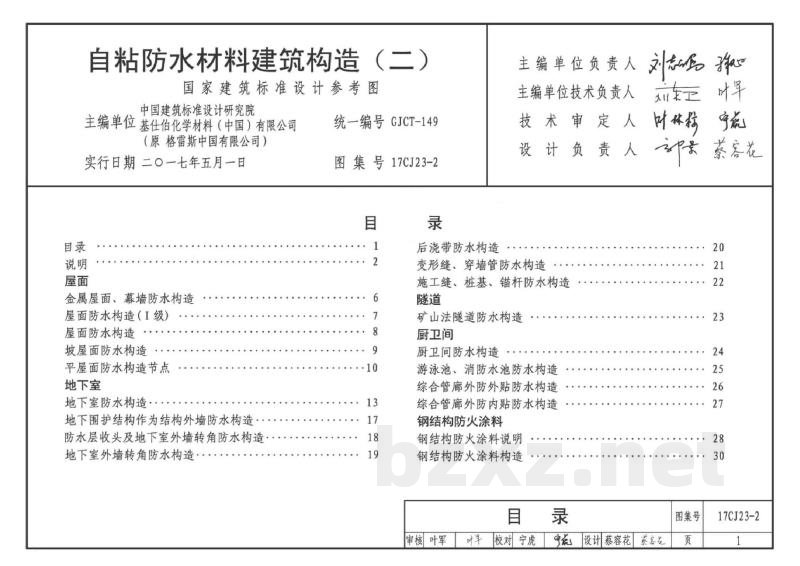

目录
说明
屋面
- 金属屋面、幕墙防水构造
- 屋面防水构造（I级）
- 屋面防水构造
- 坡屋面防水构造
- 平屋面防水构造节点
地下室
- 地下室防水构造
- 地下围护结构作为结构外墙防水构造
- 防水层收头及地下室外墙转角防水构造
- 地下室外墙转角防水构造
- 后浇带防水构造
- 变形缝、穿墙管防水构造
- 施工缝、桩基、锚杆防水构造
隧道
- 矿山法隧道防水构造
厨卫间
- 厨卫间防水构造
- 游泳池、消防水池防水构造
综合管廊
- 综合管廊外防外贴防水构造
- 综合管廊外防内贴防水构造
钢结构防火涂料
- 钢结构防火涂料说明
- 钢结构防火涂料构造

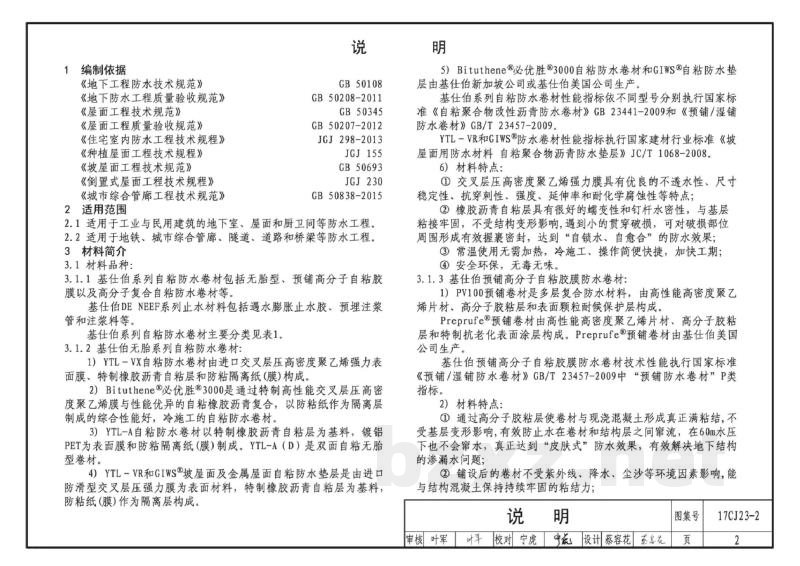

1 编制依据
《地下工程防水技术规范》
《地下防水工程质量验收规范》
《屋面工程技术规范》
《屋面工程质量验收规范》
《住宅室内防水工程技术规程》
《种植屋面工程技术规程》
《坡屋面工程技术规范》
《倒置式屋面工程技术规程》
《城市综合管廊工程技术规范》

2 适用范围
涉及标准：GB50108, GB50208-2011, GB50345, GB50207-2012, JGJ298-2013, JGJ155, GB50693, JGJ230, CB50838-2015
2.1 适用于工业与民用建筑的地下室、屋面和厨卫间等防水工程。
2.2 适用于地铁、城市综合管廊、隧道、道路和桥梁等防水工程。

3 材料简介
3.1 材料品种

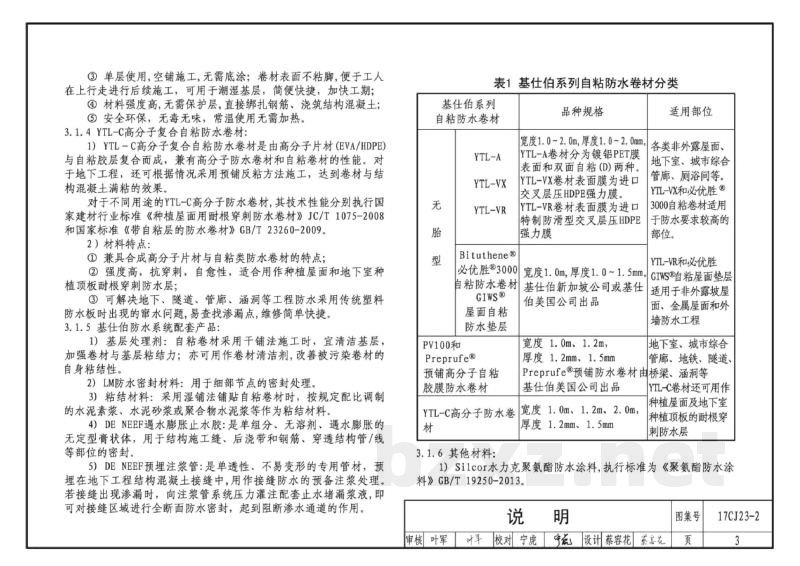

3.1.1 基仕伯系列自粘防水卷材包括无胎型、预铺高分子自粘胶膜以及高分子复合自粘防水卷材等。基仕伯DENEEF系列止水材料包括遇水膨胀止水胶、预埋注浆管和注浆料等。
3.1.2 基仕伯无胎系列自粘防水卷材：
1）YTL-VX自粘防水卷材：由进口交叉层压高密度聚乙烯强力表面膜、特制橡胶沥青自粘层和防粘隔离纸（膜）构成。
2）Bituthene必优胜3000：通过特制高性能交叉层压高密度聚乙烯膜与性能优异的自粘橡胶沥青复合，以防粘纸作为隔离层制成的综合性能好的冷施工自粘防水卷材。
3）YTL-A自粘防水卷材：以特制橡胶沥青自粘层为基料，镀铝PET为表面膜和防粘隔离纸（膜）制成。YTL-A（D）是双面自粘无胎型卷材。
4）YTL-VR和GIWS坡屋面及金属屋面自粘防水垫层：由进口防滑型交叉层压强力膜为表面材料，特制橡胶沥青自粘层为基料，防粘纸(膜)作为隔离层构成。
5）生产与标准：Bituthene必优胜3000自粘防水卷材和GIWS自粘防水垫层由基仕伯新加坡公司或基仕伯美国公司生产。基仕伯系列自粘防水卷材性能指标依不同型号分别执行国家标准《自粘聚合物改性沥青防水卷材》GB23441-2009和《预铺/湿铺防水卷材》GB/T23457-2009；YTL-VR和GIWS防水卷材性能指标执行国家建材行业标准《坡屋面用防水材料自粘聚合物沥青防水垫层》JC/T1068-2008。
6）材料特点：
① 交叉层压高密度聚乙烯强力膜具有优良的不透水性、尺寸稳定性、抗穿刺性、强度、延伸率和耐化学腐蚀性等特点；
② 橡胶沥青自粘层具有很好的蠕变性和钉杆水密性，与基层粘接牢固，不受结构变形影响，遇到小的贯穿破损，可对破损部位周围形成有效握裹密封，达到“自锁水、自愈合”的防水效果；常温使用无需加热，冷施工、操作简便快捷，加快工期；
③ 安全环保，无毒无味。
3.1.3 基仕伯预铺高分子自粘胶膜防水卷材：
1）PV100预铺卷材是多层复合防水材料，由高性能高密度聚乙烯片材、高分子胶粘层和表面颗粒耐候保护层构成。Preprufe预铺卷材由高性能高密度聚乙烯片材、高分子胶粘层和特制抗老化表面涂层构成，由基仕伯美国公司生产。基仕伯预铺高分子自粘胶膜防水卷材技术性能执行国家标准《预铺/湿铺防水卷材》GB/T23457-2009中“预铺防水卷材”P类指标。
2）材料特点：
① 通过高分子胶粘层使卷材与现浇混凝土形成真正满粘结，不受基层变形影响，有效防止水在卷材和结构层之间窜流，在60m水压下也不会窜水，真正达到“皮肤式”防水效果，有效解决地下结构的渗漏水问题；
② 铺设后的卷材不受紫外线、降水、尘沙等环境因素影响，能与结构混凝土保持持续良好的粘结性。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

17CJ23-2
目录
说明
屋面
金属屋面、幕墙防水构造
屋面防水构造(I级)
屋面防水构造
坡屋面防水构造
平屋面防水构造节点
地下室
地下室防水构造
地下围护结构作为结构外墙防水构造
防水层收头及地下室外墙转角防水构造
地下室外墙转角防水构造
后浇带防水构造
变形缝、穿墙管防水构造
施工缝、桩基、锚杆防水构造
隧道
矿山法隧道防水构造
厨卫间
厨卫间防水构造
游泳池、消防水池防水构造
综合管廊外防外贴防水构造
综合管廊外防内贴防水构造
钢结构防火涂料
钢结构防火涂料说明
钢结构防火涂料构造
