06J204 屋面节能建筑构造

　　本图集适用于全国各建筑气候区有节能设计要求的一般民用建筑。主要内容：平屋面做法与建筑构造；坡面屋做法与建筑构造。特点：按国家现行标准、规范对已有国标图集的屋面做法和节点建筑构造予以完善，对常用屋面建筑构造中的女儿墙、挑檐、变形缝、排水口等处的节点处理更侧重于建筑的节能，更侧重于常用、通用和可选性。提供了常用建筑保温材料在常用屋面建筑构造中的不同传热系数时厚度选用参考表，便于建筑设计选用。

屋面节能建筑构造

批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院
实行日期：二〇〇六年十二月

建质[2006]281号
图集号：06J204

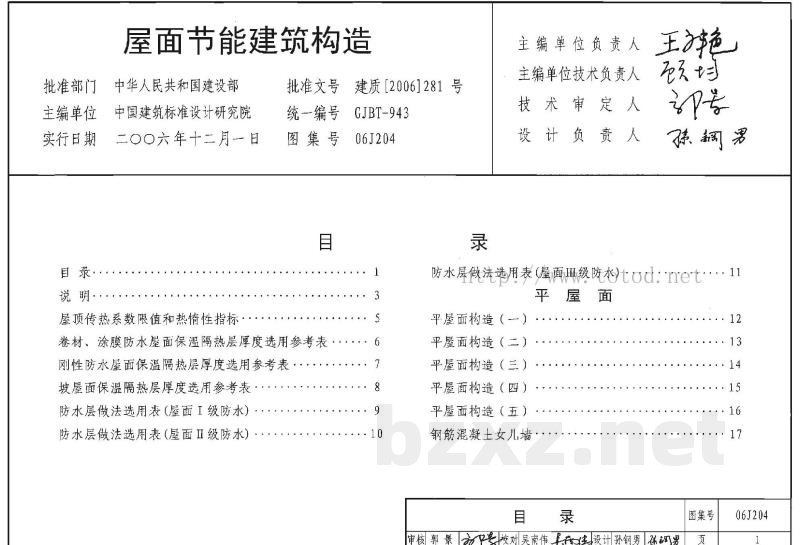

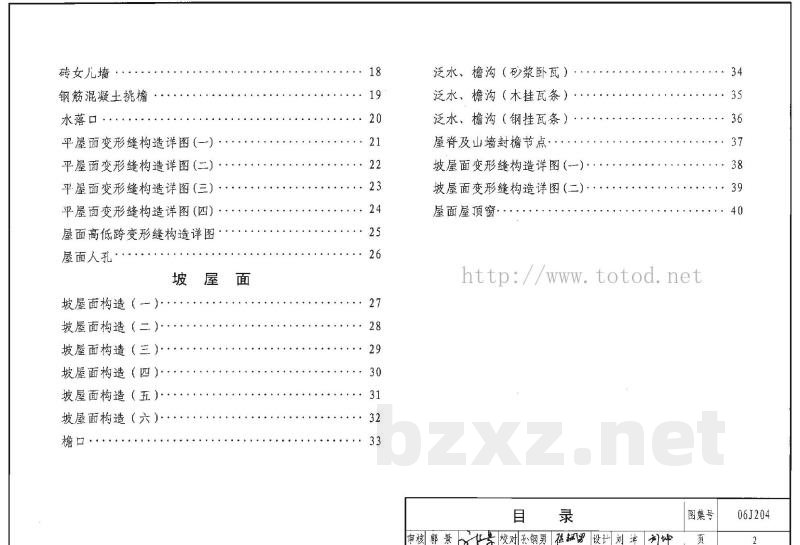

【目录】
- 防水卷材、涂膜防水屋面保温隔热层厚度选用参考表
- 刚性防水屋面保温隔热层厚度选用参考表
- 坡屋面保温隔热层厚度选用参考表
- 防水层做法选用表（屋面Ⅰ级防水）
- 防水层做法选用表（屋面Ⅱ级防水）
- 平屋面构造（一）至（五）
- 坡屋面构造（一）至（六）
- 女儿墙、挑檐、变形缝、排水口、屋脊及山墙等节点详图

【1 编制依据】
1.1 建设部建质[2006]71号文《二〇〇六年国家建筑标准设计编制工作计划》。
1.2 主要依据的规范及标准：
- 《屋面工程技术规范》
- 《屋面工程质量验收规范》
- 《公共建筑节能设计标准》 GB50345-2004
- 《民用建筑节能设计标准》 GB50207-2002
- 《民用建筑节能设计标准》（采暖居住建筑部分） GB50189-2005
- 《夏热冬冷地区居住建筑节能设计标准》 JGJ26-95
- 《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2003
- 《民用建筑热工设计规范》 GB50176-93

【2 适用范围】
适用于有节能设计要求的一般民用建筑。

【3 图集内容】
3.1 平屋面建筑构造。
3.2 坡屋面建筑构造。

【4 编制说明】
4.1 屋面节能建筑构造是指符合国家节能设计标准要求的屋面建筑构造。本图集按国家现行有关建筑设计规范、标准编入常用屋面建筑构造。图集按六种常用板、块状保温材料在屋面建筑构造中的不同传热系数时的厚度编制选用参考表。工程设计只要根据建筑节能设计要求的屋面传热系数，在该表中即可查出相应的保温隔热层厚度（不受各地区对屋面传热系数要求的变化，当节能标准修编实施后，也不影响使用）。该表系选取一种常用建筑构造进行计算的结果。

计算类型及对应的屋面构造编号如下：
- 卷材防水屋面：屋8
- 刚性防水屋面：屋15
- 坡屋面：坡5

保温层厚度计算条件：屋面找坡层厚度按50mm采用，钢筋混凝土屋面板厚度按100mm采用。

4.2 对易于产生建筑热桥部位的节点构造，如女儿墙、挑檐、变形缝、排水口等处的构造节点，从建筑节能的角度对其保温构造处理予以加强。全国各建筑热工设计分区气候差异较大，国家建筑节能设计标准对各建筑热工设计分区的要求各不相同，图集节点构造详图中的保温板材料、厚度由工程设计根据所在地区的节能设计要求酌定。但应满足国家建筑节能设计标准要求，至少内表面温度不应低于室内空气露点温度（热桥部位）。

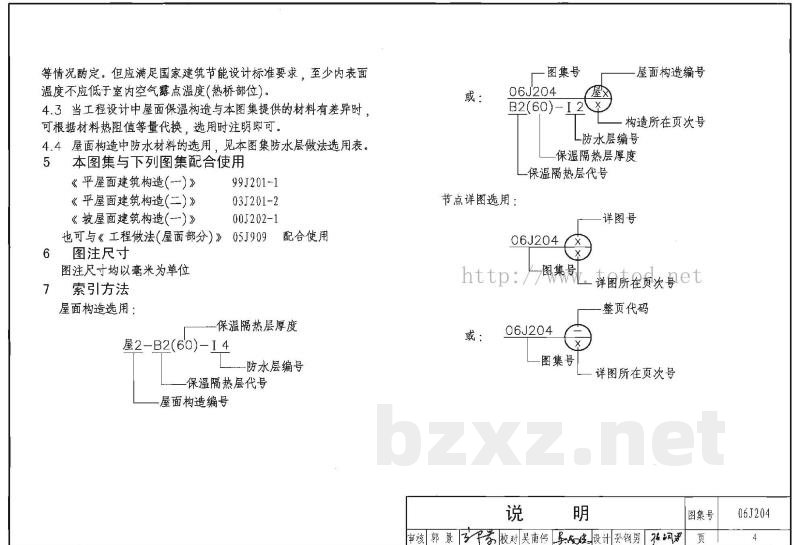

4.3 当工程设计中屋面保温构造与本图集提供的材料有差异时，可根据材料热阻值等量代换，选用时注明即可。

4.4 屋面构造中防水材料的选用，见本图集防水层做法选用表。

【5 本图集与下列图集配合使用】
- 《平屋面建筑构造（一）》 99J201-1
- 《平屋面建筑构造（二）》 03J201-2
- 《坡屋面建筑构造（一）》 00J202-1

【6 图注尺寸】
图注尺寸均以毫米为单位。

【7 索引方法】
屋面构造选用：
屋面构造编号 — 防水层编号 — 保温隔热层厚度 — 保温隔热层代号
示例：屋8-B2(60)-I
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

06J204：屋面节能建筑构造
使用提示
目录
说明

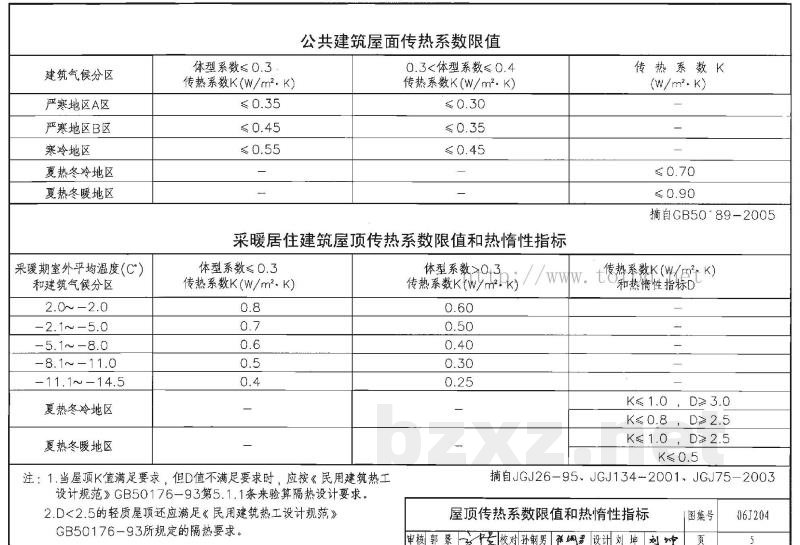

屋顶传热系数限值和热惰性指标
