03J201-2 平屋面建筑构造（二）（刚性防水屋面、种植屋面、蓄水屋面）

坡度2%～5%的刚性防水屋面、种植屋面、蓄水屋面建筑构造。

西南03J201-2 屋面（第二分册）
实施日期：2004年1月1日

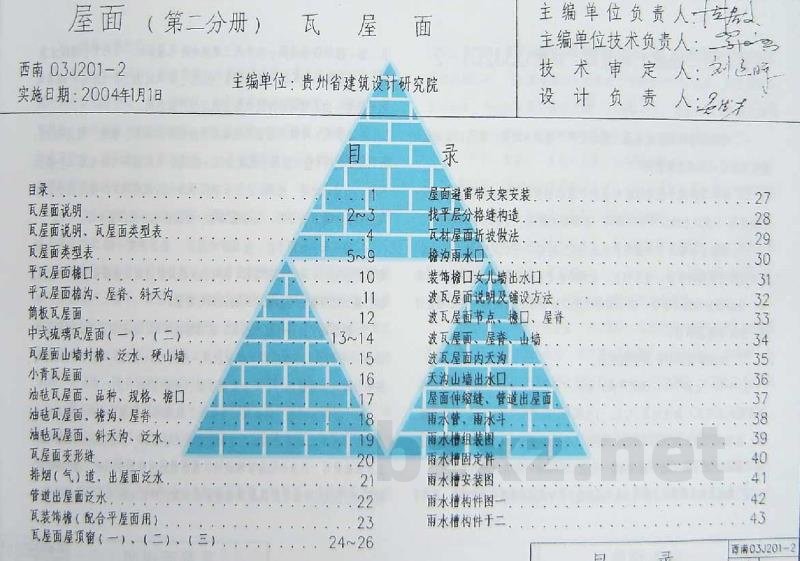

目录
- 瓦屋面说明
- 瓦屋面类型表
- 平瓦屋面
- 筒板瓦屋面
- 中式琉璃瓦屋面
- 小青瓦屋面
- 油毡瓦屋面
- 波形瓦屋面
- 屋面构造与排水设计
- 屋面避雷带支架安装
- 管道出屋面泛水等

主编单位：贵州省建筑设计研究院

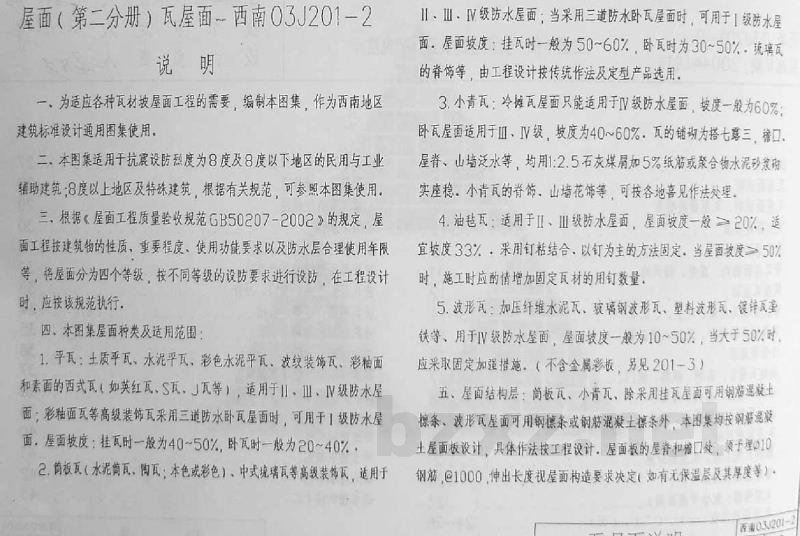

一、瓦屋面说明
1. 为适应各种瓦材坡屋面工程的需要，编制本图集，作为西南地区建筑标准设计通用图集使用。
2. 本图集适用于抗震设防烈度为8度及8度以下地区的民用与工业辅助建筑；8度以上地区及特殊建筑，可参照本图集使用。
3. 根据《屋面工程质量验收规范GB50207-2002》的规定，屋面工程按建筑物的性质、重要程度、使用功能要求以及防水层合理使用年限等，分为四个等级。工程设计时应按该规范执行。
4. 本图集屋面种类及适用范围：
(1) 平瓦：包括质平瓦、水泥平瓦、彩色水泥平瓦、波纹装饰瓦、彩釉面瓦和素面西式瓦（如英红瓦、S瓦、J瓦等），适用于II、III、IV级防水屋面；采用三道防水卧瓦屋面时，可用于I级防水屋面。屋面坡度：挂瓦时一般为40%~50%，卧瓦时一般为20%~40%。
(2) 筒板瓦（水泥简瓦、图瓦、中式琉璃瓦等高级装饰瓦）：适用于II、III、IV级防水屋面；当采用三道防水卧瓦屋面时，可用于I级防水屋面。屋面坡度：挂瓦时一般为50%~60%，卧瓦时为30%~50%。
(3) 小青瓦：冷雄瓦屋面只能适用于IV级防水屋面，坡度一般为60%；卧瓦屋面适用于II、IV级，坡度为40%~60%。瓦的铺设为“搭七露三”，脊饰、山墙泛水等均用1:2.5石灰煤屑加5%纸筋或聚合水泥砂浆砌实。
(4) 油毡瓦：适用于I、II、III级防水屋面，屋面坡度一般≥20%，适宜坡度30%~35%。采用钉粘结合，当屋面坡度≥50%时施工应增加固定瓦材的用钉量。
(5) 波形瓦（加压纤维水泥瓦、玻璃钢波形瓦、塑科波形瓦、锌瓦等）：用于IV级防水屋面，屋面坡度一般为10%~50%，当大于50%时应采取固定加强措施。（不含金属彩板，另见201-3）

五、屋面结构层：
除筒板瓦、小青瓦、波形瓦屋面可采用钢筋混凝土橡条、波形瓦屋面可用钢衬条或钢筋混凝土衬条外，本图集均按钢筋混凝土屋面板设计。屋面屋脊和檐口处须根据屋面构造要求决定是否设置钢筋（如@10钢筋，间距1000mm，并按设计要求确定伸出长度）。

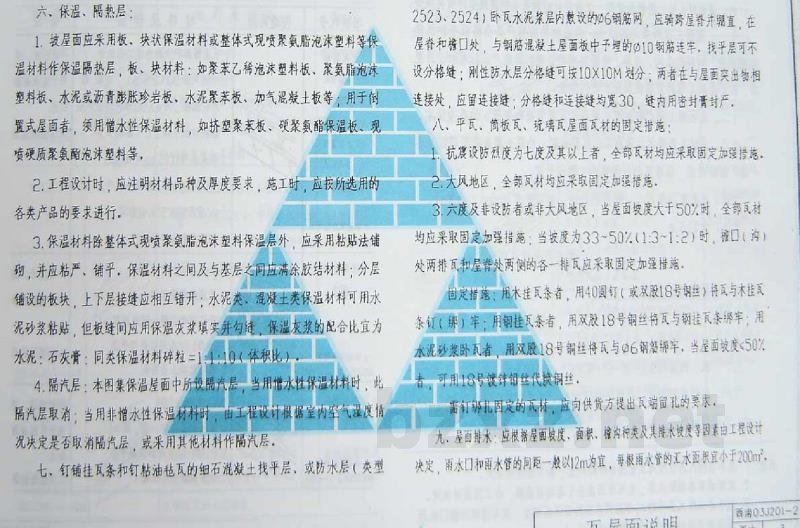

六、保温、隔热层：
1. 坡屋面应采用板、块状保温材料或整体式喷涂聚氨酯泡沫塑料等保温材料。板/块材料包括聚苯乙烯泡沫塑料板、聚氨酯泡沫塑料板、水泥或沥青膨胀岩棉板、水泥聚苯板、加气混凝土板等；用于整体式屋面者，须用防水性保温材料，如挤塑聚苯板、硬聚氨酯保温板、现喷硬质聚氨酯泡沫塑料等。
2. 工程设计时应注明材料品种及厚度要求，施工时应按所选用产品的要求进行。
3. 保温材料（除整体式喷涂外）应采用粘贴法铺砌，并应粘严、铺平。保温材料之间及与基层之间应满余胶结材料；分层铺设的板块，上下层接缝应相互错开。水泥类、混凝土类保温材料可用水泥砂浆粘贴，但板缝间应用保温灰浆填实并勾缝。保温灰浆配合比宜为水泥:石灰膏:同类保温材料碎粒=1:0.5:0。
4. 隔汽层：当使用防水性保温材料时，此隔汽层取消；当使用非防水性保温材料时，由工程设计根据室内情况确定是否取消隔汽层或采用其他材料作隔汽层。

七、防水与找平层：
在钉铺挂瓦条和钉粘油毡瓦的细石混凝土找平层（或防水层）内，敷设0.6钢筋网，应骑跨屋脊并与屋脊、檐口处屋面板中埋的@10钢筋连牢。找平层可不设分格缝；刚性防水层分格缝可按10m×10m划分；两者在与屋面突出物连接处应留连接缝，缝内用密封胶填充。

八、瓦材固定措施：
抗震设防烈度为七度及以上者，全部瓦材均应采取固定加强措施；大风地区亦同。坡度大于50%时，全部瓦材应采取固定加强措施；坡度为33%~50%时，檐口（沟）处两排瓦和屋脊两侧的各一排瓦应采取固定加强措施。固定方式：用木挂瓦条者，用40圆钉（或双股18号钢丝）将瓦与木挂瓦条钉牢；用钢挂瓦条者，用双股18号铜丝将瓦与钢挂瓦条绑牢；用泥砂浆卧瓦者，用双股18号铜丝将瓦与0.6钢筋绑牢。当屋面坡度为50%时，可用18号镀锌铅丝代替铜丝。

九、屋面排水：
应根据屋面坡度、面积、排水沟种类及其排水坡度等因素由工程设计决定。雨水口和雨水管的间距一般以12m为宜，每根雨水管的汇水面积宜小于200㎡。

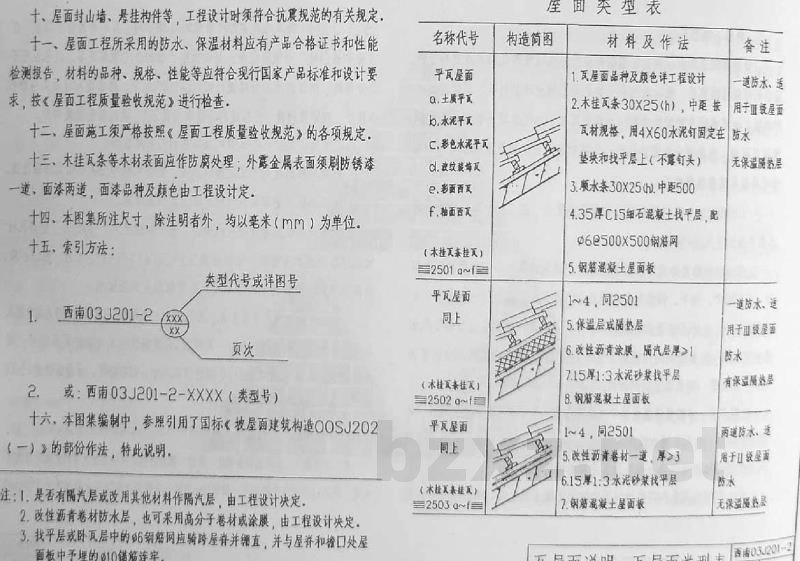

十、屋面封山墙、山墙构件等，工程设计时须符合抗震规范的有关规定。

十一、屋面工程所采用的防水、保温材料应有产品合格证书和性能检测报告，应符合现行国家标准和设计要求。

十二、屋面施工须严格按照《屋面工程质量验收规范》的各项规定进行。

十三、木挂瓦条等木材表面应作防腐处理；外露金属表面须刷防锈漆一道、面漆两道。

十四、本图集所注尺寸，除注明者外，均以毫米(mm)为单位。

十五、索引方法：
类型代号或详图号 + 西南03J201-2-XXXX

十六、本图集编制中，参照引用了国标《坡屋面建筑构造》(GB50J202(一))的部分做法。

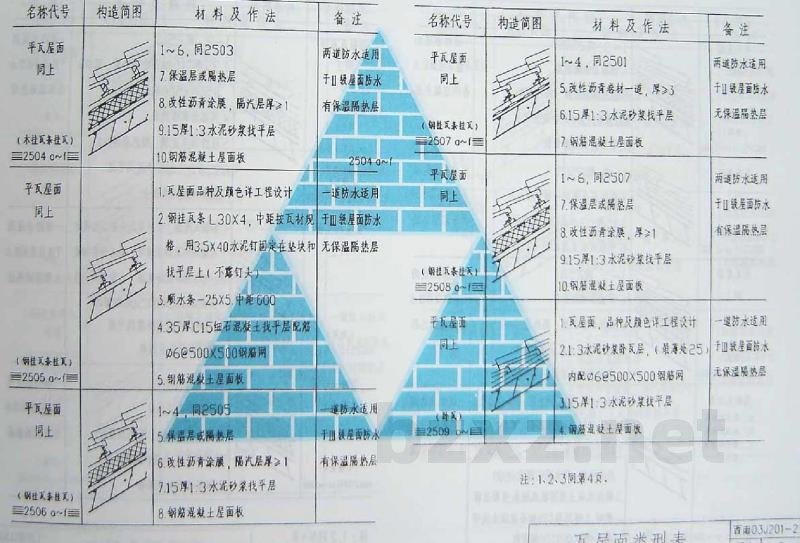

屋面类型表：
- 2501 平瓦屋面 (木挂瓦条): C15细石混凝土找平层（配0.6@500x500钢筋网）、钢筋混凝土屋面板、保温层、改性沥青涂膜、水泥砂浆找平层、钢筋混凝土屋面板。
- 2502 平瓦屋面 (木挂瓦条): 无保温隔热层。
- 2503 平瓦屋面 (木挂瓦条): 无保温隔热层。
- 2504 平瓦屋面 (木挂瓦条): 包含C15细石混凝土找平层、钢筋混凝土屋面板、改性沥青涂膜、水泥砂浆找平层、钢筋混凝土屋面板。
- 2505 平瓦屋面 (钢挂瓦条): 包含C15细石混凝土找平层、钢筋混凝土屋面板、保温层、改性沥青涂膜、水泥砂浆找平层、钢筋混凝土屋面板。
- 2506 平瓦屋面 (钢挂瓦条): 包含C15细石混凝土找平层、钢筋混凝土屋面板、防水层、水泥砂浆找平层、钢筋混凝土屋面板。
- 2507/2508/2509 平瓦屋面 (钢挂瓦条): 包含水泥砂浆卧瓦层、改性沥青卷材、水泥砂浆找平层、钢筋混凝土屋面板等构造。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

03J201-2：平屋面建筑构造（二）（刚性防水屋面、种植屋面、蓄水屋面）
目录
说明
刚性防水屋面
刚性防水屋面构造(一)(Ⅲ级防水)
刚性防水屋面构造(二)(Ⅱ级防水)
刚性防水屋面构造(三)(有隔汽层)
索引详图
檐口和檐沟(一)(Ⅲ级防水)
檐口和檐沟(二)(Ⅱ级防水)
檐沟详图
女儿墙泛水(一)(Ⅲ级防水)
女儿墙泛水(二)(Ⅱ级防水)
女儿墙泛水收头
泛水详图(一)(Ⅲ级防水)
泛水详图(二)(Ⅱ级防水)
女儿墙压顶板及避雷带支架座
檐沟水落口
女儿墙内天沟水落口
内天沟穿女儿墙水落口
水落管、落水斗
架空隔热层构造
刚性防水层和保护层分格缝构造
变形缝(一)
变形缝(二)
变形缝(三)
屋面出入口
屋面人孔
管道穿屋面
烟囱穿屋面
拉索座
砖砌排气道、设备基座
保温隔热层选用要则、常用保温隔热材料选用表
保温隔热层厚度选用表(一)
保温隔热层厚度选用表(二)
保温隔热层厚度选用表(三)
种植屋面
种植屋面构造(一)
种植屋面构造(二)
种植屋面构造(三)
索引详图
女儿墙泛水
种植介质挡墙构造
女儿墙内天沟水落口
内天沟穿女儿墙水落口
走道板、排水板和铸铁箅子
分格缝构造
变形缝(一)
变形缝(二)
屋面出入口及避雷带支架座
管道穿屋面
砖砌排气道、设备基座
保温隔热层选用要则、保温隔热层厚度选用表(一)
保温隔热层厚度选用表(二)
蓄水屋面
蓄水屋面构造
索引详图
檐沟
女儿墙泛水(一)
女儿墙泛水(二)
垂直水落口
穿女儿墙水落口
走道板
变形缝和水池伸缩缝
金属盖板变形缝
屋面出入口
管道穿屋面
砖砌排气道
蓄水池配筋和模板图
保温隔热层选用要则、保温隔热层厚度选用表
