11J122 外墙内保温建筑构造

本图集修编代替03J122《外墙内保温建筑构造》，其适用于夏热冬冷地区、夏热冬暖地区的外墙内保温工程，也适用于严寒和寒冷地区采用外墙内外复合保温的民用建筑和工业建筑，以及既有建筑节能改造的保温工程。　　图集内容包括五种外墙内保温系统：　　1.复合板内保温系统　　2.保温板内保温系统　　3.保温砂浆内保温系统　　4.喷涂硬泡聚氨酯内保温系统　　5.玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统。　　图集主要包括：说明、选用表、性能表、立面示意图、构造节点详图及附录等内容。　　本图集具有以下几方面特点：　　1. 根据新制定的《外墙内保温工程技术规程》（报批稿）对原图集进行修编，内容符合新规程要求。　　2. 补充和调整了部分构造做法，取消了原图集中钢丝网架聚苯板内保温等做法，增加了无机保温板、保温砂浆等新构造、新材料，使墙体的防火、保温、隔声等性能得到进一步的提高。　　3. 图集内容充实、条理清楚、选用方便，能够满足设计和施工的需要。

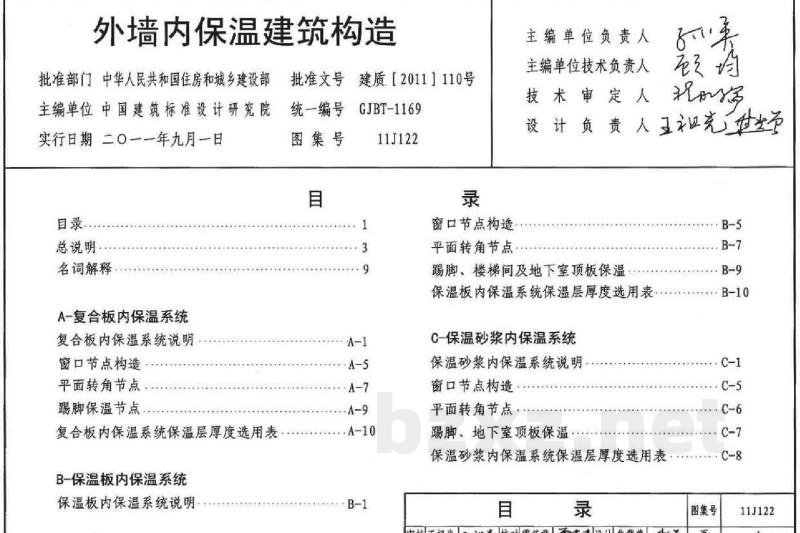

外墙内保温建筑构造
批准部门：中华人民共和国住房和城乡建设部
批准文号：建质【2011】110号
主编单位：中国建筑标准设计研究院
统一编号：GJBT-1169
实行日期：2011年9月1日

目录
1 总说明
2 适用范围
3 图集内容
4 内保温系统性能要求
5 设计与施工
附录1 外墙内保温主要材料性能指标
附录2 墙体的传热系数和热工性能指标限值
附录3 主要城市所处气候分区

1 总说明
1.1 编制依据
本图集依据住房和城乡建设部建质函【2010】95号关于《2010年国家建筑标准设计编制工作计划》的通知编制。
1.2 本图集依据下列主要标准、规范编制：
- 《民用建筑热工设计规范》GB50176-93
- 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010
- 《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003
- 《公共建筑节能设计标准》GB50189-2005
- 《建筑材料及制品燃烧性能分级》（GB8624-2006）
- 《外墙内保温工程技术规程》（报批稿）

2 适用范围
2.1 本图集适用于夏热冬冷地区、夏热冬暖地区的外墙内保温工程，也适用于严寒和寒冷地区采用外墙内复合保温的民用建筑和工业建筑，以及既有建筑节能改造的保温工程。
2.2 抗震设防烈度小于或等于8度的地区。

3 图集内容
本图集共列入五种外墙内保温系统，供设计选用：

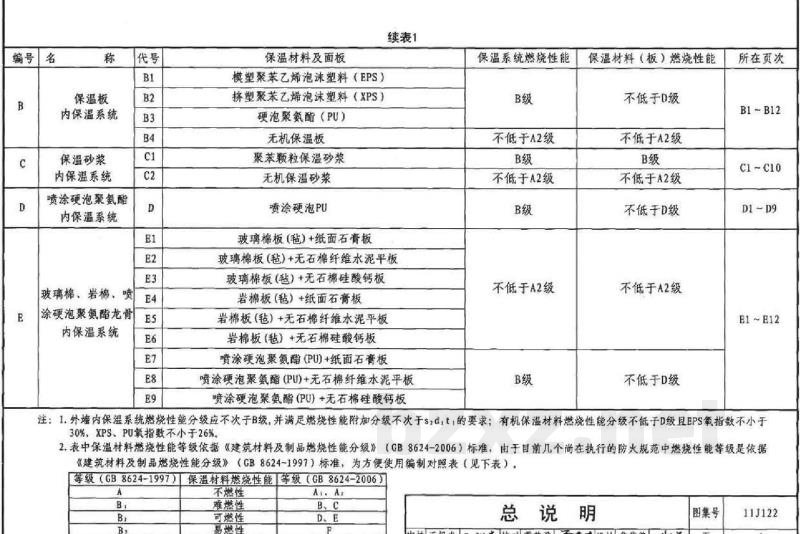

【表1 外墙内保温系统选用表】

| 系统名称 | 代号 | 保温材料及面板 | 燃烧性能 | 所在页次 |
| :--- | :--- | :--- | :--- | :--- |
| 复合板内保温系统 | A | 模塑聚苯乙烯泡沫塑料（EPS）+纸面石膏板；无石棉纤维水泥平板；无石棉硅酸钙板；挤塑聚苯乙烯泡沫塑料（XPS）+纸面石膏板；无石棉纤维水泥平板；无石棉硅酸钙板；硬泡聚氨酯（PU）+纸面石膏板；无石棉纤维水泥平板；无石棉硅酸钙板；纸蜂窝填充增水膨胀珍珠岩+纸面石膏板；无石棉纤维水泥平板；无石棉硅酸钙板 | B级 | A1~A12 |
| 保温板内保温系统 | B | 模塑聚苯乙烯泡沫塑料（EPS）；挤塑聚苯乙烯泡沫塑料（XPS）；硬泡聚氨酯（PU）；无机保温板；玻璃棉板（毡）+纸面石膏板；无石棉纤维水泥平板；无石棉硅酸钙板；岩棉板（毡）+纸面石膏板；无石棉纤维水泥平板；无石棉硅酸钙板 | B级（板）/D级（不低于D级） | B1~B12 |
| 保温砂浆内保温系统 | C | 聚苯颗粒保温砂浆；无机保温砂浆 | B级 | C1~C8 |
| 喷涂硬泡聚氨酯内保温系统 | D | 喷涂硬泡聚氨酯（PU）+纸面石膏板；无石棉纤维水泥平板；无石棉硅酸钙板 | B级 | D1~D9 |
| 玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统 | E | 玻璃棉板（毡）+纸面石膏板；无石棉纤维水泥平板；无石棉硅酸钙板；岩棉板（毡）+纸面石膏板；无石棉纤维水泥平板；无石棉硅酸钙板 | B级 | E1~E12 |

注：
1. 外墙内保温系统燃烧性能分级应不低于B级，并满足燃烧性能附加分级不低于s2的要求；有机保温材料燃烧性能分级不低于D级且EPS氧指数不小于30%，XPS、PU氧指数不小于26%。
2. 表中燃烧性能等级依据GB8624-2006标准；为方便使用，同时提供了GB8624-1997标准的对照。

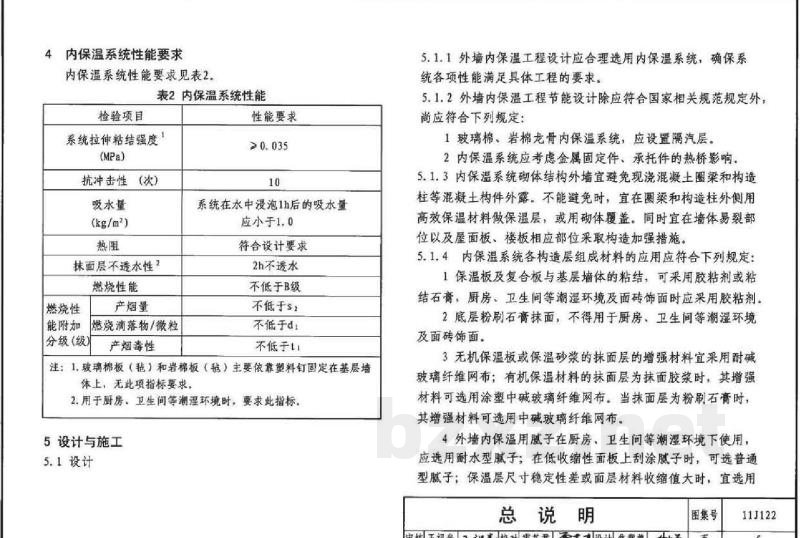

4 内保温系统性能要求

【表2 内保温系统性能要求】
| 检验项目 | 性能要求 |
| :--- | :--- |
| 系统拉伸粘结强度 (MPa) | $\ge$ 0.035 |
| 抗冲击性 (次) | $\ge$ 10 |
| 吸水量 (kg/m²) | 系统在水中浸泡1h后的吸水量应小于1.0 |
| 热阻 | 符合设计要求 |
| 抹面层不透水性 | 2h不透水 |
| 燃烧性能 | 不低于B级 |
| 燃烧性能附加分级 | 不低于s2 |
| 产烟量 | 不低于d, |
| 产烟毒性 | 不低于t1 |

注：
1. 玻璃棉板（毡）和岩棉板（毡）主要依靠塑料钉固定在基层墙体上，无此项指标要求。
2. 用于厨房、卫生间等潮湿环境时，要求此指标（不透水性）满足要求。

5 设计与施工
5.1 设计
5.1.1 外墙内保温工程设计应合理选用内保温系统，确保系统各项性能满足具体工程的要求。
5.1.2 外墙内保温工程节能设计除应符合国家相关规范规定外，尚应符合下列规定：
1. 玻璃棉、岩棉龙骨内保温系统应设置隔汽层。
2. 内保温系统应考虑金属固定件、承托件的热桥影响。
5.1.3 内保温系统砌体结构外墙宜避免现浇混凝土梁和构造柱等混凝土构件外露。不能避免时，宜在圈梁和构造柱外侧用高效保温材料做保温层，或用砌体覆盖。同时宜在墙体易裂部位以及屋面板、楼板相应部位采取构造加强措施。
5.1.4 内保温系统各构造层组成材料的应用应符合下列规定：
1. 保温板及复合板与基层墙体的粘结，可采用胶粘剂或粘结石膏；厨房、卫生间等潮湿环境及面砖饰面时应采用胶粘剂。
2. 底层粉刷石膏抹面，不得用于厨房、卫生间等潮湿环境及面砖饰面。
3. 无机保温板或保温砂浆的抹面层的增强材料宜采用耐碱玻璃纤维网布；有机保温材料的抹面层为抹面胶浆时，其增强材料可选用中碱玻璃纤维网布。当抹面层为粉刷石膏时，其增强材料可选用中碱玻璃纤维网布。
4. 外墙内保温用腻子在厨房、卫生间等潮湿环境下使用，应选用耐水型腻子；在低收缩性面板上刮涂腻子时，可选普通型腻子；保温层尺寸稳定性差或面层材料收缩值大时，宜选用弹性腻子，不得选用普通型腻子。
5.1.5 设计保温层厚度时，应根据保温材料导热系数进行修正。
5.1.6 有机保温材料应采用不燃材料或难燃材料做防护层，防护层厚度不应小于6mm。
5.1.7 内保温工程门窗四角和外墙阴阳角等处的抹面层中，应设置附加增强网布。外门窗洞口内侧面应做保温。
5.1.8 在内保温复合墙体上安装设备、管道或悬挂重物时，其支承的配件应固定于基层上，并应做密封设计。
5.1.9 内保温基层墙体应具有防水功能。

5.2 施工
5.2.1 内保温工程应按经审查合格的设计文件和经批准的施工方案施工，并编制专项施工方案和技术交底。施工人员应经过培训并应考核合格。
5.2.2 内保温工程施工前，外门窗应安装完毕。水暖及装饰工程需要的管卡、挂件等预埋件应留出位置或预埋完毕；电气工程的暗管线、接线盒等应埋设完毕，并完成暗线的穿带工作。
5.2.3 内保温工程施工现场应采取可靠的防火安全措施，并应符合下列规定：
1. 对可燃保温材料的存放和保护采取符合消防要求的措施。
2. 不得直接在可燃保温材料上进行防水材料的热熔、热粘法施工。
3. 施工用照明等高温设备靠近可燃保温材料时，应采取可靠的防火措施。
4. 电气线路不应穿过可燃保温材料。特殊情况下确需穿过时，应采取穿管，并用A级保温材料严密封堵等防火保护措施。
5. 喷涂硬泡聚氨酯现场作业时，施工工艺、工具及服装等应采取防静电措施。
6. 可燃保温材料上墙后，应及时做防护层。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

11J122：外墙内保温建筑构造
目录
总说明
名词解释
A－复合板内保温系统
复合板内保温系统说明 （A-1）
窗口节点构造 （A-5）
平面转角节点 （A-7）
踢脚保温节点 （A-9）
复合板内保温系统保温层厚度选用表 （A-10）
B－保温板内保温系统
保温板内保温系统说明 （B-1）
窗口节点构造 （B-5）
平面转角节点 （B-7）
踢脚、楼梯间及地下室顶板保温 （B-9）
保温板内保温系统保温层厚度选用表 （B-10）
C－保温砂浆内保温系统
保温砂浆内保温系统说明 （C-1）
窗口节点构造 （C-5）
平面转角节点 （C-6）
踢脚、地下室顶板保温 （C-7）
保温砂浆内保温系统保温层厚度选用表 （C-8）
D－喷涂硬泡聚氨酯内保温系统
喷涂硬泡聚氨酯内保温系统说明 （D-1）
窗口节点构造 （D-4）
平面转角节点 （D-5）
踢脚、地下室顶板保温 （D-6）
喷涂硬泡聚氨酯内保温系统保温层厚度选用表 （D-7）
E－玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统
玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统说明 （E-1）
窗口节点构造（轻钢龙骨） （E-5）
平面转角节点（轻钢龙骨） （E-6）
窗口节点构造（断热龙骨） （E-7）
平面转角节点（断热龙骨） （E-9）
玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统保温层厚度选用表 （E-10）
通用节点
窗帘杆安装节点 （F-1）
窗台板、窗套节点 （F-2）
凸窗保温详图 （F-3）
洗池、脸盆安装详图 （F-4）
坐便器水箱、吊柜安装详图 （F-5）
暖气片、开关盒、管卡安装详图 （F-6）
阳角接缝构造 （F-7）
外墙热桥的保温构造措施 （F-8）
附录
附录1 外墙内保温主要材料性能指标 （附1）
附录2 墙体的传热系数和热惰性指标限值 （附5）
附录3 主要城市所处气候分区 （附6）
附录4 夏热冬冷和夏热冬暖地区居住建筑、公共建筑外墙平均传热系数计算 （附7）
