10J121 外墙外保温建筑构造

　　10J121《外墙外保温建筑构造》国家建筑标准设计图集是根据国家建筑节能设计相关规范、标准编制的。　　本图集替代02J121-1《外墙外保温建筑构造（一）》、99J121-2与99（03）J121-2《外墙外保温建筑构造（二）》（含2003年局部修改版）和06J121-3《外墙外保温建筑构造（三）》。上述图集自实行以来，对我国外墙外保温的发展起了很大的促进作用。随着外保温材料和技术的发展和国家对外保温的防火要求，并借鉴先进国家的成熟经验，对外墙外保温有了新的要求，加之相关的标准也在修订之中，为满足工程技术的需要，有必要对上述图集进行修订，并将分散在各个图集中的外保温系统和建筑构造整合在一本图集中。整合后的图集更容易查找，使用更方便。 　　本图集增加了外墙外保温系统构造和技术要求、外墙外保温系统和材料防火性能要求等。　　本图集适用于我国严寒、寒冷和夏热冬冷地区民用建筑和工业建筑，以及既有建筑节能改造的外墙外保温工程；抗震设防烈度不小于8度的地区、基层为混凝土和砌体结构的墙体外墙外保温工程。本图集供设计及施工人员使用。　　图集中编入了粘贴保温板系统、胶粉EPS颗粒系统、EPS现浇混凝土系统、EPS钢丝网架现浇混凝土系统、胶粉EPS颗粒贴砌保温板系统、现场喷涂硬泡聚氨酯系统、保温装饰板系统七种外墙外保温系统和作为附录的岩棉系统外墙外保温系统。　　图集包括各种外墙外保温系统的基本构造、组成材料的性能指标，墙体、门窗洞口、勒脚、阳台、变形缝、空调搁板等建筑部位的构造详图，不同气候分区、不同基层墙体、不同传热系数的各种系统保温层厚度，特别是结合公安部、住房和城乡建设部《民用建筑外保温及外墙装饰防火暂行规定》（公通字[2009]46号文）的要求编制了防火隔离带的构造。

国家建筑标准设计图集 10J121 外墙外保温建筑构造

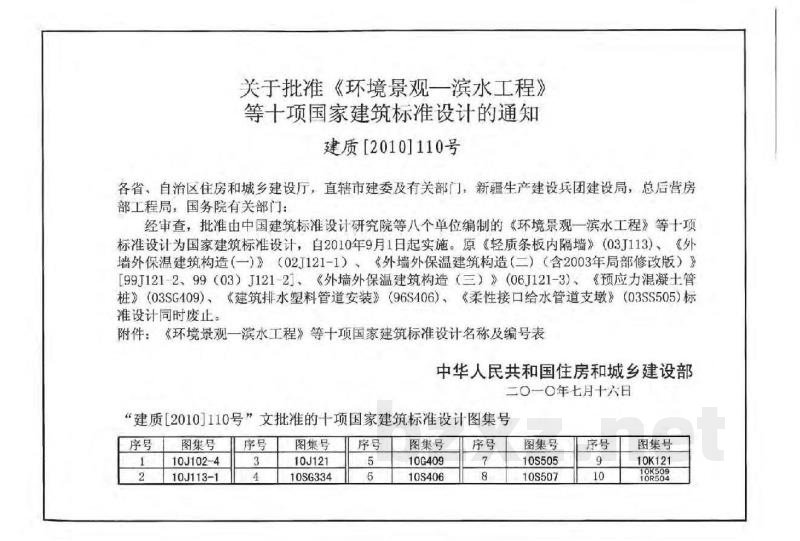

本图集由中国建筑标准设计研究院组织编制，批准部门为中华人民共和国住房和城乡建设部。本图集替代了 02J121-1、99J121-2、99(03)J121-2、06J121-3 等相关标准设计。根据中华人民共和国住房和城乡建设部建质【2010】110号通知，自2010年9月1日起实施。

【目录】
总说明、术语、A型-粘贴保温板外保温系统、B型-胶粉EPS颗粒保温浆料外保温系统、C型-EPS板现浇混凝土外保温系统、D型-EPS钢丝网架板现浇混凝土外保温系统、E型-胶粉EPS颗粒浆料贴砌EPS板外保温系统、F型-现场喷涂硬泡PUR外保温系统、G型-保温装饰板外保温系统、通用节点、附录。

【总说明】
1. 编制依据
本图集依据住房和城乡建设部建质函（2009）81号“关于《2009年国家建筑标准设计编制工作计划》的通知”编制。主要参考标准包括：
- 《民用建筑热工设计规范》GB50176-93
- 《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010
- 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010
- 《公共建筑节能设计标准》GB50189-2005
- 《外墙外保温工程技术规程》JGJ144-2004
- 《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003
- 《胶粉聚苯颗粒外墙外保温系统》JG158-2004
- 《现浇混凝土复合胀聚苯板外墙外保温技术要求》JG/T228-2007
- 《建筑节能工程施工质量验收规范》GB50411-2007

2. 适用范围
2.1 本图集适用于全国各地区需冬季保温、夏隔热的民用建筑和工业建筑，以及既有建筑节能改造的外墙外保温工程。
2.2 适用于抗震设防烈度小于或等于8度的地区。
2.3 适用于基层墙体为钢筋混凝土墙和各种砌体墙的情况。

3. 图集内容
本图集共列入七种外墙外保温系统，供设计选用：
- A型：粘贴保温板外保温系统（包括粘贴EPS板、XPS板、PUR板，饰面可为涂料或面砖）
- B型：胶粉EPS颗粒保温浆料外保温系统
- C型：EPS板现浇混凝土外保温系统
- D型：EPS钢丝网架板现浇混凝土外保温系统
- E型：胶粉EPS颗粒浆料贴砌EPS板外保温系统
- F型：现场喷涂硬泡PUR外保温系统
- G型：保温装饰板外保温系统

【非幕墙式建筑外墙外保温防火设计要求】
根据建筑高度及保温材料的燃烧性能要求，需在特定高度或层数设置水平防火隔离带。若采用不同级别的保温材料（如A级、B级、B2级等），其防火隔离带的设置频率与建筑高度密切相关。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

10J121：外墙外保温建筑构造

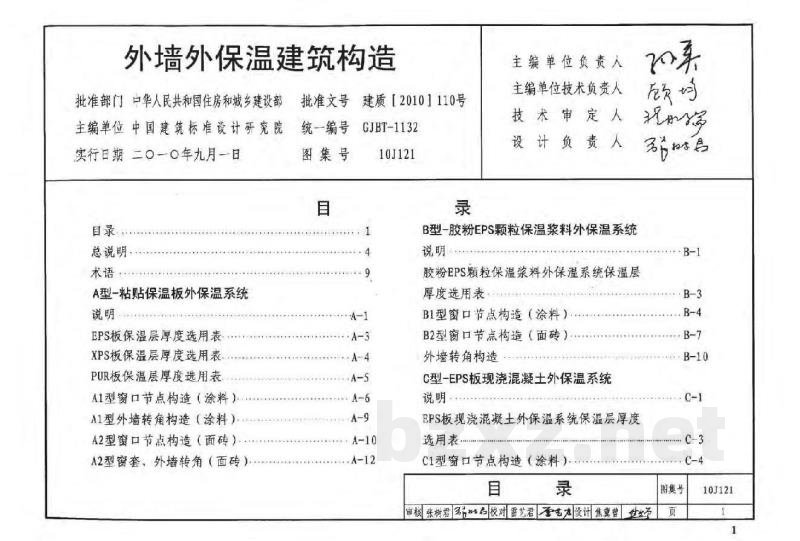

目录
总说明
术语
A型－粘贴保温板外保温系统
说明 (A-1)
EPS板保温层厚度选用表 (A-3)
XPS板保温层厚度选用表 (A-4)
PUR板保温层厚度选用表 (A-5)
A1型窗口节点构造（涂料） (A-6)
A1型外墙转角构造（涂料） (A-9)
A2型窗口节点构造（面砖） (A-10)
A2型窗套、外墙转角（面砖） (A-12)
B型－胶粉EPS颗粒保温浆料外保温系统
说明 (B-1)
胶粉EPS颗粒保温浆料外保温系统保温层厚度选用表 (B-3)
B1型窗口节点构造（涂料） (B-4)
B2型窗口节点构造（面砖） (B-7)
外墙转角构造 (B-10)
C型－EPS板现浇混凝土外保温系统
说明 (C-1)
EPS板现浇混凝土外保温系统保温层厚度选用表 (C-3)
C1型窗口节点构造（涂料） (C-4)
C1型窗套、外墙转角（涂料） (C-6)
C2型窗口节点构造（涂料） (C-7)
C2型窗套、外墙转角（涂料） (C-9)
C2型窗口节点构造（面砖） (C-10)
C2型窗套、外墙转角（面砖） (C-12)
D型－EPS钢丝网架板现浇混凝土外保温系统
说明 (D-1)
EPS钢丝网架板现浇混凝土外保温系统保温层厚度选用表 (D-3)
D1型窗口节点构造 (D-4)
D2型窗口节点构造（涂料） (D-6)
D2型窗口节点构造（面砖） (D-8)
带窗套窗口（面砖） (D-10)
外墙转角构造（面砖） (D-11)
E型－胶粉EPS颗粒浆料贴砌EPS板外保温系统
说明 (E-1)
胶粉EPS颗粒浆料贴砌EPS板外保温系统保温层厚度选用表 (E-2)
窗口节点构造 (E-3)
带窗套窗口 (E-5)
外墙转角构造 (E-6)
F型－现场喷涂硬泡PUR外保温系统
说明 (F-1)
现场喷涂硬泡PUR外保温系统保温厚度选用表 (F-2)
窗口节点构造 (F-3)
G型－保温装饰板外保温系统
说明 (G-1)
保温装饰板（PUR保温层）外保温系统保温层厚度选用表 (G-3)
保温装饰板外保温构造 (G-4)
保温装饰板外保温固定件布置图 (G-5)
窗口节点构造 (G-6)
凸窗窗口 (G-8)
外墙转角构造 (G-9)
保温装饰板外保温排水、透气孔 (G-10)
通用节点
勒脚 (H-1)
女儿墙保温 (H-2)
凸窗窗口 (H-4)
金属窗台板 (H-5)
阳台保温构造 (H-6)
变形缝 (H-9)
系统变形缝 (H-11)
塑料滴水线、分格缝、转角件 (H-12)
空调机搁板、雨水管 (H-13)
岩棉防火隔离带构造 (H-14)
泡沫混凝土防火隔离带构造 (H-15)
挡火梁构造 (H-16)
涂料饰面做法 (H-17)
附录
外墙平均传热系数计算 (附录1)
外墙外保温主要材料性能指标 (附录2)
岩棉薄抹灰外墙外保温系统 (附录3)
