06J123 墙体节能建筑构造

本图集包括外墙外保温、外墙内保温和蒸压加气混凝土砌块三种外墙保温系统。其中，外墙外保温系统编入了聚苯板薄抹灰、胶粉聚苯颗粒保温浆料、模板内置聚苯板现浇混凝土、喷涂硬质聚氨酯泡沫塑料、复合装饰板五种外保温系统；外墙内保温系统编入了增强粉刷石膏聚苯板和胶粉聚苯颗粒保温浆料两种内保温系统；蒸压加气混凝土砌块作为单一墙体（含框架填充墙）时满足不同地区的节能要求。 图集中对各系统提出了从材料、设计、施工的技术要求，墙体、门窗、阳台、檐口、女儿墙、变形缝等建筑部位的建筑构造，以及各系统不同外墙传热系数对应的保温层厚度，可满足建筑节能50％、65％或更高标准的要求。

批准部门：墙体节能建筑构造
主管部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院
实行日期：二〇〇六年十二月一日
批准文号：建质【2006】281号
统一编号：CJBT-942
图集号：06J123

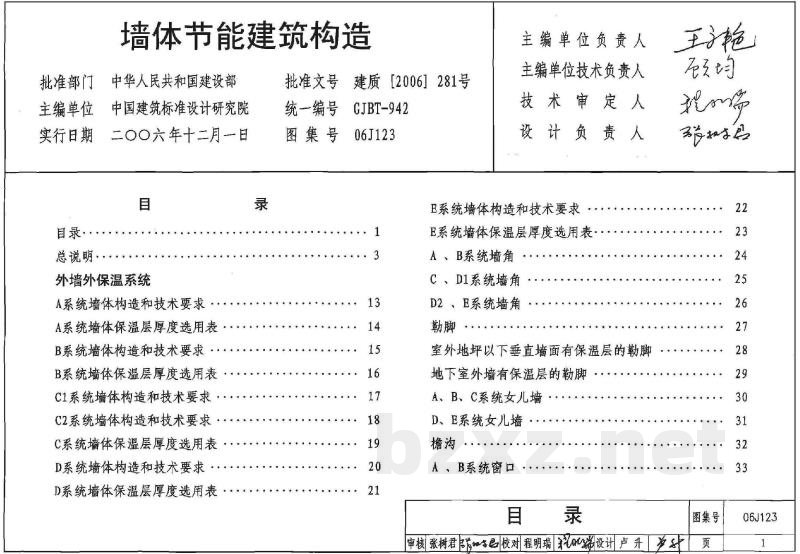

【目录】
总说明、外墙外保温系统（A、B、C1、C2、C、D、D2、E系统）、外墙内保温系统（F、G系统）、蒸压加气混凝土砌块墙系统（H系统）、相关技术资料。

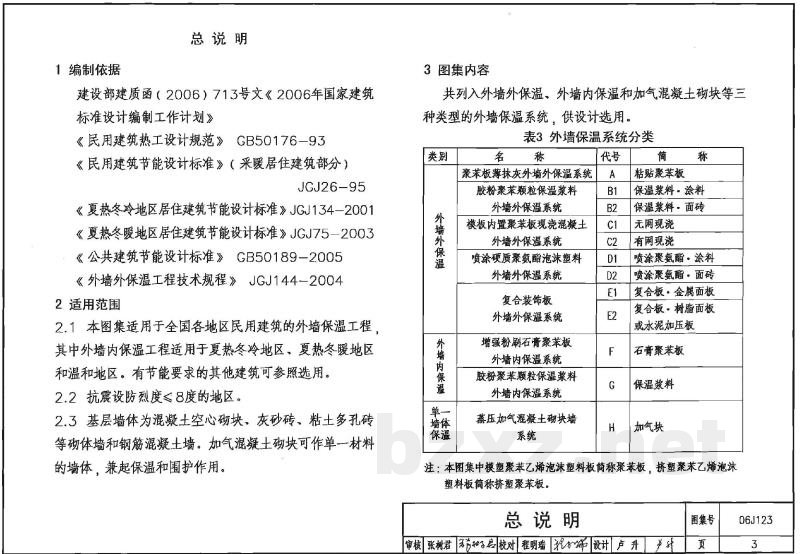

1 编制依据
- 建设部建质函（2006）713号文《2006年国家建筑标准设计编制工作计划》
- 《民用建筑热工设计规范》GB50176-93
- 《民用建筑节能设计标准》（采暖居住建筑部分）JGJ26-95
- 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
- 《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003
- 《公共建筑节能设计标准》GB50189-2005
- 《外墙外保温工程技术规程》JGJ144-2004

2 适用范围
2.1 本图集适用于全国各地区民用建筑的外墙保温工程，其中外墙内保温工程适用于夏热冬冷地区、夏热冬暖地区和温和地区。有节能要求的其他建筑可参照选用。
2.2 抗震设防烈度≤8度的地区。
2.3 基层墙体为混凝土、空心砌块、灰砂砖、粘土多孔砖等砌体墙和钢筋混凝土墙。加气混凝土砌块可作单一材料的墙体，兼起保温和围护作用。

3 图集内容
本图集共列入外墙外保温、外墙内保温和加气混凝土砌块等三种类型的外墙保温系统，供设计选用。

【表3 外墙保温系统分类】
- A系统：聚苯板薄抹灰外墙外保温系统（粘贴聚苯板保温浆料·涂料）
- B1系统：胶粉聚苯颗粒保温浆料外墙外保温系统（保温浆料·面砖）
- B2系统：模板内置聚苯板现浇混凝土外墙外保温系统
- C1系统：喷涂硬质聚氨酯泡沫塑料外墙外保温系统（无网）
- C2系统：喷涂硬质聚氨酯泡沫塑料外墙外保温系统（有网）
- D1/D2系统：复合装饰板外墙外保温系统（金属面板/树脂面板）
- E1/E2系统：蒸压加气混凝土砌块墙系统
- F系统：外墙内保温系统（胶粉聚苯颗粒保温浆料）
- G系统：外墙内保温系统（石膏聚苯板保温浆料）
- H系统：蒸压加气混凝土砌块墙系统
注：本图集中模塑聚苯乙烯泡沫塑料板简称聚苯板，挤塑聚苯乙烯泡沫塑料板简称挤塑聚苯板。

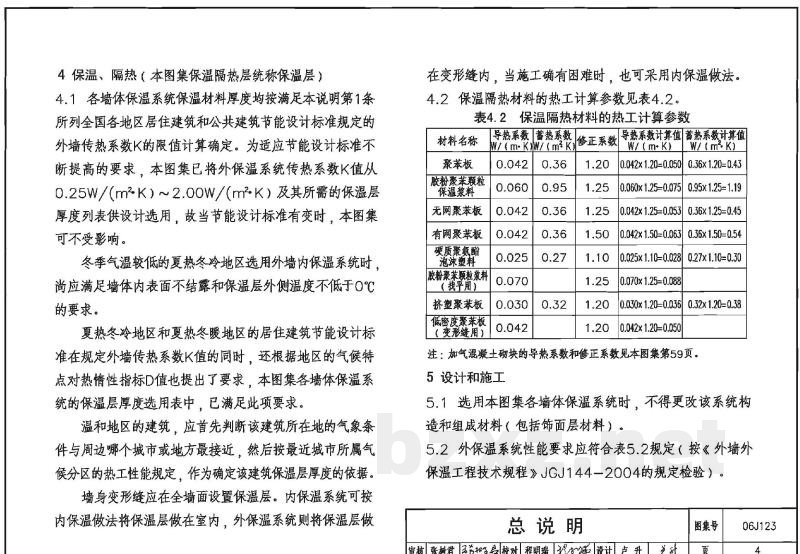

4 保温、隔热
4.1 各墙体保温系统保温材料厚度均按满足本说明第1条所列全国各地区居住建筑和公共建筑节能设计标准规定的外墙传热系数K的限值计算确定。为适应节能设计标准不断提高的要求，本图集已将外保温系统传热系数K值从0.25W/(m·K)~2.00W/(m·K)及其所需的保温层厚度列表供设计选用。
冬季气温较低的夏热冬冷地区选用外墙内保温系统时，尚应满足墙体内表面不结露和保温层外侧温度不低于0℃的要求。
夏热冬暖地区和夏热冬冷地区的居住建筑节能设计标准在规定外墙传热系数K值的同时，还根据地区的气候特点对热情性指标D值提出了要求，本图集各墙体保温系统的保温层厚度选用表中已满足此项要求。
温和地区的建筑，应按该建筑所在地的气象条件与周边最接近的城市或地方的气候分区热工性能规定，作为确定保温层厚度的依据。
墙身变形缝应在全墙面设置保温层。内保温系统可按内保温做法将保温层做在室内，外保温系统则将保温层做在变形缝内，当施工确有困难时，也可采用内保温做法。

4.2 保温隔热材料的热工计算参数见表4.2。

【表4.2 保温隔热材料的热工计算参数】
材料名称 | 导热系数 $\lambda$ [W/(m·K)] | 蓄热系数 $\alpha$ [W/(m²·K)] | 修正系数
- | - | - | -
聚苯板 | 0.042 | 0.36 | 1.20
胶粉聚苯颗粒 | 0.060 | 0.95 | 1.25
喷涂硬质聚氨酯 | 0.025 | 0.32 | 1.50
挤塑聚苯板 | 0.030 | 0.36 | 1.20
低密度聚苯板 (变形缝用) | 0.042 | 0.36 | 1.20

5 设计和施工
5.1 选用本图集各墙体保温系统时，不得更改该系统构造和组成材料（包括饰面层材料）。
5.2 外保温系统性能要求应符合表5.2规定（按《外墙外保温工程技术规程》JGJ144-2004执行）。

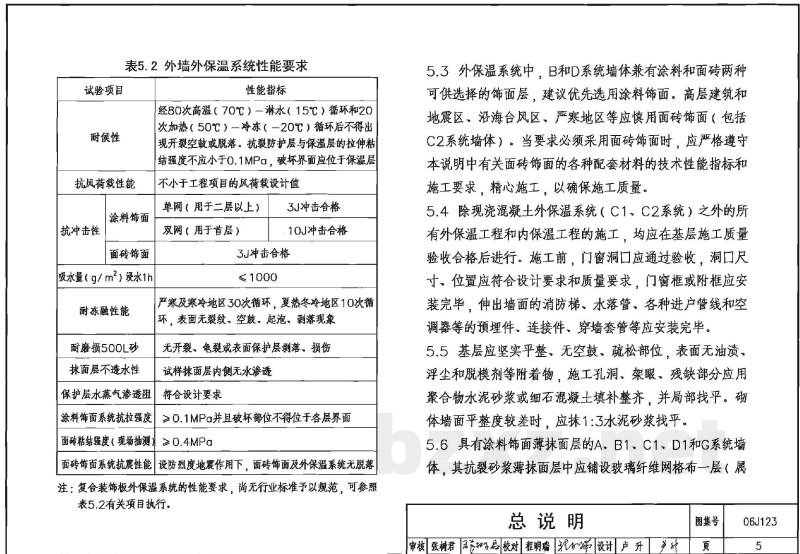

【表5.2 外墙外保温系统性能要求】
- 耐候性：经80次高温（70℃）-淋水（15℃）循环和20次加热（50℃）-冷冻（-20℃）循环后，不得出现开裂、空鼓或脱落。
- 抗裂防护层粘结强度：抗裂防护层与保温层间的拉伸粘结强度不应小于0.1MPa，破坏界面应位于保温层。
- 抗风荷载性能：涂料饰面系统的抗拉强度应 $\ge$ 工程项目的风荷载设计值。
- 抗冲击性：涂料饰面需通过3J冲击试验；面砖饰面需通过10J冲击试验。
- 吸水率：1000g/(m²·h)（浸水1h）。
- 耐冻融性能：严寒地区需经30次循环，夏热冬冷地区需经10次循环，表面无裂纹、空鼓、起泡、剥落现象。
- 抹面层不透水性：抹面层内侧无水渗透。
- 保护层水蒸气渗透阻：符合设计要求。

5.3 在外保温系统中，B和D系统墙体兼有涂料和面砖两种饰面层，建议优先选用涂料饰面。高层建筑和地震区、沿海台风区、严寒地区等应慎用面砖饰面（包括C2系统墙体）。若必须采用面砖饰面，应严格遵守相关材料的技术指标和施工要求。
5.4 除现浇混凝土外保温系统（C1、C2系统）外，所有外保温工程和内保温工程的施工均应在基层施工质量验收合格后进行。施工前，门窗洞口应通过验收，尺寸、位置应符合设计要求，门窗框或附框应安装完毕，各类预埋件、连接件、穿墙套管等应安装完毕。
5.5 基层应坚实平整、无空鼓、无疏松部位，表面无油渍、浮尘和脱模剂等附着物。施工孔洞、架眼、残缺部分应用聚合物水泥砂浆或细石混凝土填补整齐并找平；砌体墙面平整度较差时，应抹1:3水泥砂浆找平。
5.6 对于具有涂料饰面薄抹面层的A、B1、C1、D1和G系统墙体，其抗裂砂浆薄抹面层中应铺设一层玻璃纤维网格布（外保温系统首层应铺设双层网格布加强），相邻网格布搭接宽度不应小于50mm，网格布铺贴应平整、无褶皱、砂浆饱满度为100%。严禁干搭接，网格布不应紧贴保温层，也不应裸露于表面。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

06J123：墙体节能建筑构造
使用提示

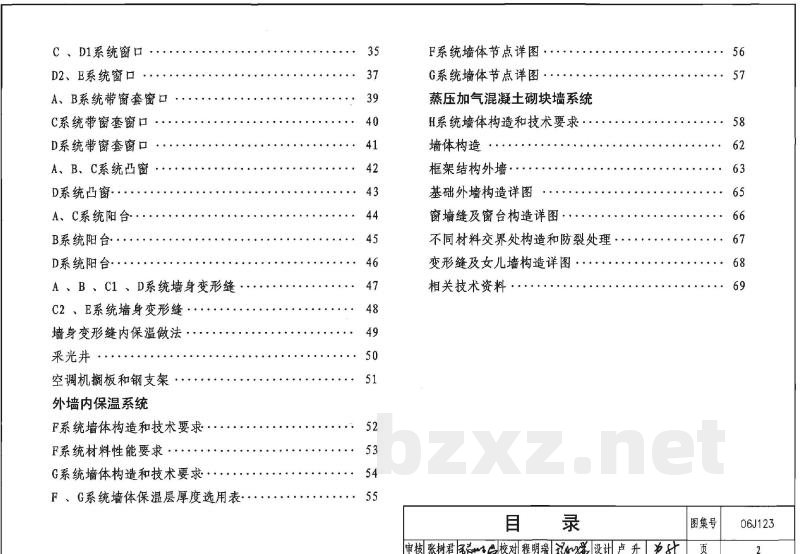

目录
总说明
外墙外保温系统
A系统墙体构造和技术要求
A系统墙体保温层厚度选用表
B系统墙体构造和技术要求
B系统墙体保温层厚度选用表
C1系统墙体构造和技术要求
C2系统墙体构造和技术要求
C系统墙体保温层厚度选用表
D系统墙体构造和技术要求
D系统墙体保温层厚度选用表
E系统墙体构造和技术要求
E系统墙体保温层厚度选用表
A、B系统墙角
C、D1系统墙角
D2、E系统墙角
勒脚
室外地坪以下垂直墙面有保温层的勒脚
地下室外墙有保温层的勒脚
A、B、C系统女儿墙
D、E系统女儿墙
檐沟
A、B系统窗口
C、D1系统窗口
D2、E系统窗口
A、B系统带窗套窗口
C系统带窗套窗口
D系统带窗套窗口
A、B、C系统凸窗
D系统凸窗
A、C系统阳台
B系统阳台
D系统阳台
A、B、C1、D系统墙身变形缝
C2、E系统墙身变形缝
墙身变形缝内保温做法
采光井
空调机搁板和钢支架
外墙内保温系统
F系统墙体构造和技术要求
F系统材料性能要求
G系统墙体构造和技术要求
F、G系统墙体保温层厚度选用表
F系统墙体节点详图
G系统墙体节点详图
蒸压加气混凝土砌块墙系统
H系统墙体构造和技术要求
墙体构造
框架结构外墙
基础外墙构造详图
窗墙缝及窗台构造详图
不同材料交界处构造和防裂处理
变形缝及女儿墙构造详图
相关技术资料
