06J106 挡雨板及栈台雨篷

　　本图集适用于新建、扩建、改建的工业与民用建筑。主要包括：石材(框架)幕墙的断面详图、转角节点图、安装节点图、防火及保温节点图、立柱节点图、横梁与立柱组装图、五金件装配图、预埋件等内容。图集内容丰富、构造合理、应用广泛、使用方便，供设计、施工、监理使用。

挡雨板及栈台雨篷

批准部门：中华人民共和国建设部
主编单位：天津水泥工业设计研究院
实行日期：二〇〇六年十二月一日
批准文号：建质[2006]281号
图集号：06J106

【目录】
一、挡雨板
- 挡雨板平立面图及选用表
- 挡雨板剖面图、前缘及泛水详图
- 挡雨板侧缘及变形缝详图
- 挡雨板装饰构件详图
- 挡雨板钢支架选用表及详图
- 挡雨板条布置图、条选用表、擦条节点详图等

二、栈台雨篷
- 栈台雨篷平立剖面图及选用表
- 栈台雨篷檐详图、管道穿防雨篷防水详图
- 栈台雨篷钢支架平面布置示意图及选用表
- 栈台雨篷条布置图及条选用表
- 栈台雨篷擦条、拉条节点详图

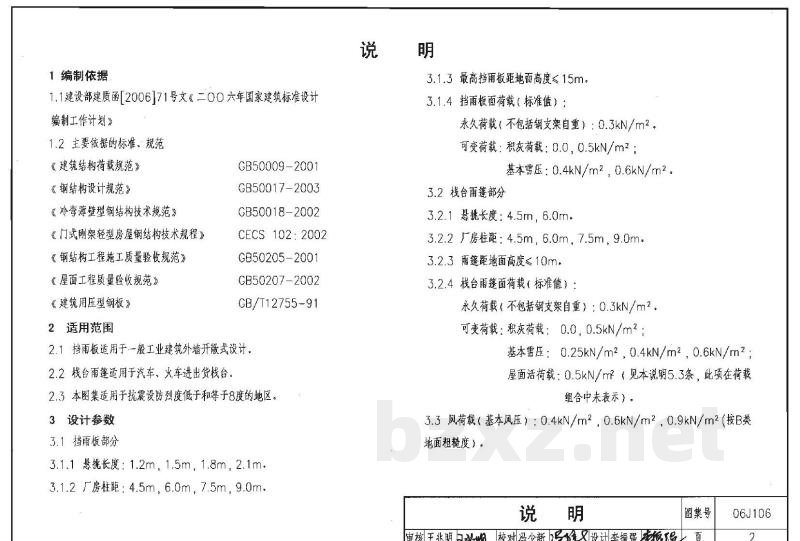

1 编制依据
1.1 建设部建质函[2006]71号文《二〇〇六年国家建筑标准设计编制工作计划》
1.2 主要依据的标准、规范：
- 《建筑结构荷载规范》 GB50009-2001
- 《钢结构设计规范》 GB50017-2003
- 《冷弯薄壁型钢结构技术规范》 GB50018-2002
- 《门式刚架轻型房屋钢结构设计规程》 CECS 102:2002
- 《钢结构工程施工质量验收规范》 GB50205-2001
- 《屋面工程质量验收规范》 GB50207-2002
- 《建筑用压型钢板》 GB/T12755-91

2 适用范围
2.1 挡雨板适用于一般工业建筑外墙开式设计。
2.2 栈台雨篷适用于汽车、火车进出货栈台。
2.3 本图集适用于抗震设防烈度低于和等于8度的地区。

3 设计参数
3.1 挡雨板部分
3.1.1 悬挑长度：1.2m，1.5m，1.8m，2.1m
3.1.2 厂房柱距：4.5m，6.0m，7.5m，9.0m
3.1.3 最高挡雨板距地面高度 $le$ 15m
3.1.4 挡雨板面荷载（标准值）：
- 永久荷载（不包括钢支架自重）：0.3kN/m²
- 可变荷载：
- 积灰荷载：0.0，0.5kN/m²
- 基本雪压：0.4kN/m², 0.6kN/m²

3.2 栈台雨篷部分
3.2.1 悬挑长度：4.5m，6.0m
3.2.2 厂房柱距：4.5m，6.0m，7.5m，9.0m
3.2.3 雨篷距地面高度 $le$ 10m
3.2.4 栈台雨篷面荷载（标准值）：
- 永久荷载（不包括钢支架自重）：0.3kN/m²
- 可变荷载：
- 积灰荷载：0.0，0.5kN/m²
- 基本雪压：0.25kN/m², 0.4kN/m², 0.6kN/m²
- 屋面活荷载：0.5kN/m²

3.3 风荷载（基本风压）：
0.4kN/m², 0.6kN/m², 0.9kN/m²（按B类地面粗糙度）

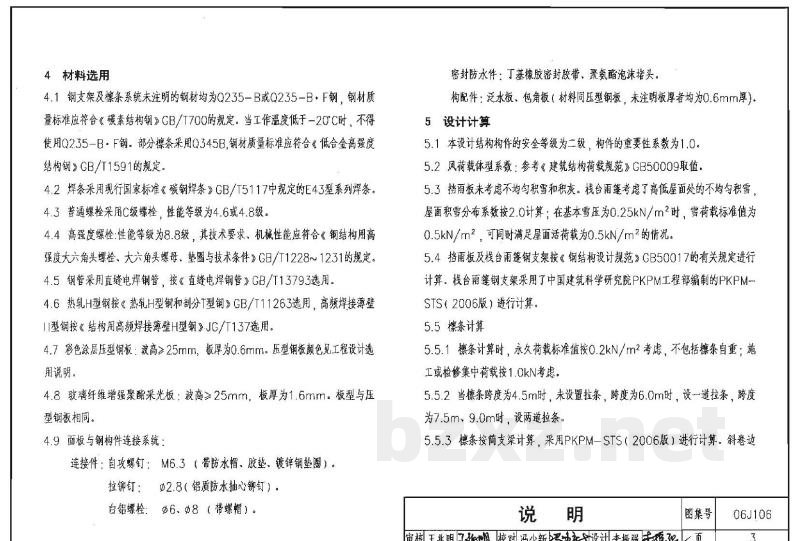

4 材料选用
4.1 钢材：钢支架及条系统未注明的钢材均为 Q235-B 或 Q235-B·F 钢，质量标准应符合《碳素结构钢》GB/T700规定。若工作温度低于 -20°C，不得使用 Q235-B·F 钢。部分擦条采用 Q345B 钢，符合《低合金高强度结构钢》GB/T1591 规定。
4.2 焊条：采用符合《碳钢焊条》GB/T5117 规定的 E43 型系列焊条。
4.3 螺栓：普通螺栓采用 C 级螺栓（4.6 或 4.8 级）；高强度螺栓为 8.8 级，符合 GB/T1228~1231 规定。
4.4 钢管：采用直缝电焊钢管，按 GB/T13793 选用。
4.5 热轧 H 型钢：按 GB/T11263 选用；高频焊接薄壁 II 型钢按 JG/T137 选用。
4.6 压型钢板：波高 $ge$ 25mm，板厚为 0.6mm。
4.7 玻璃纤维增强聚酯采光板：波高 $ge$ 25mm，板厚为 1.6mm，板型与压型钢板相同。
4.8 连接件：
- 自攻螺钉：M6.3（带防水帽、胶垫、镀锌钢垫圈）
- 拉铆钉：$phi$ 2.8（铝质防水抽心铆钉）
- 白铝螺栓：$phi$ 6、$phi$ 8（带螺帽）
- 密封件：丁基橡胶密封胶带、聚氨酯泡沫堵头

5 设计计算
5.1 结构构件安全等级为二级，重要性系数为 1.0。
5.2 风荷载体型系数：参考《建筑结构荷载规范》GB50009 取值。
5.3 挡雨板未考虑不均匀积雪和积灰；栈台雨篷考虑了高低屋面处的不均匀积雪，屋面积雪分布系数按 2.0 计算。
5.4 钢支架计算按《钢结构设计规范》GB50017 执行，栈台雨篷采用 PKPM-STS (2006版) 进行计算。
5.5 擦条计算：永久荷载按 0.2kN/m² 考虑；施工或检修集中荷载按 1.0kN/m² 考虑。当擦条跨度为 4.5m 时不设拉条；4.5m~6.0m 设一道拉条；7.5m~9.0m 设两道拉条。

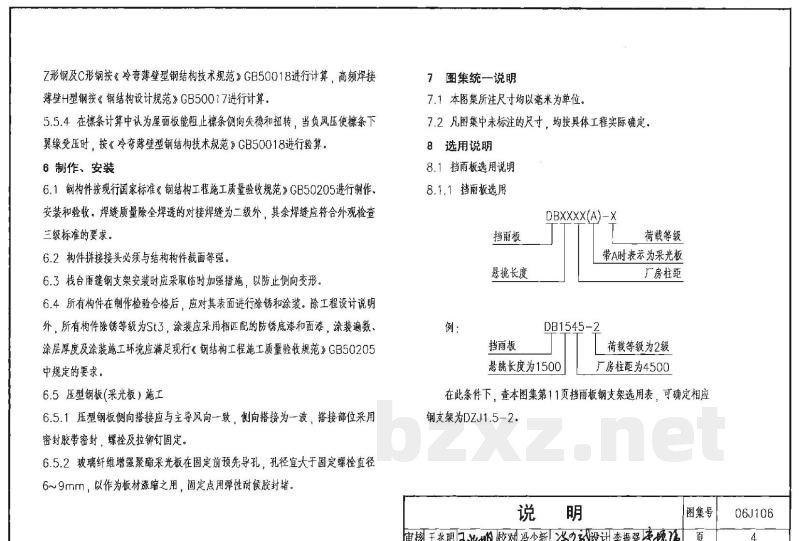

6 制作、安装
6.1 钢构件按 GB50205 进行制作安装；焊缝质量除全焊透对接焊缝为二级外，其余应符合三级标准。
6.2 构件拼接接头必须与结构构件截面等强。
6.3 栈台雨篷钢支架安装时应采取临时加强措施以防止侧向变形。
6.4 表面除锈等级为 St3，涂装应采用相匹配的防锈底漆和面漆，满足 GB50205 规定。
6.5 压型钢板（采光板）施工：侧向搭接应与主导风向一致，搭接部位采用密封胶带密封并用螺栓及拉铆钉固定；采光板固定前应预先导孔（孔径大于螺栓直径 6~9mm），并用弹性耐候胶封堵。

7 图集统一说明
7.1 本图集所注尺寸均以毫米 (mm) 为单位。
7.2 凡图集中未标注的尺寸，均按具体工程实际确定。

8 选用说明
8.1 挡雨板选用说明
8.1.1 挡雨板代号：DBXXXX(A)-X
- DB：挡雨板
- XXXX：悬挑长度（如 1545 表示 1500mm）
- A：表示采光板
- X：荷载等级与厂房柱距组合
- 示例：DB1545-2 表示悬挑 1500mm，柱距 4500mm，荷载 2 级。

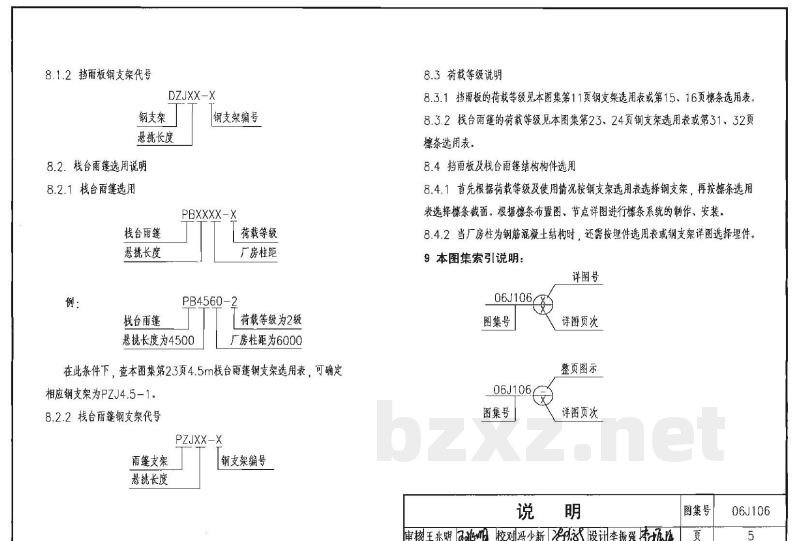

8.1.2 挡雨板钢支架代号：DZJXX-X

8.2 栈台雨篷选用说明
8.2.1 栈台雨篷代号：PBXXXX-X
- 示例：PB4560-2 表示悬挑 4500mm，柱距 6000mm，荷载 2 级。
8.2.2 栈台雨篷钢支架代号：PZJXX-X

8.3 荷载等级说明：详见图集中对应的钢支架选用表或擦条选用表。
8.4 选用步骤：首先根据荷载等级及使用情况选择钢支架，再根据条选用表选择模条截面；厂房为钢筋混凝土结构时，还需根据埋件选用表选择埋件。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

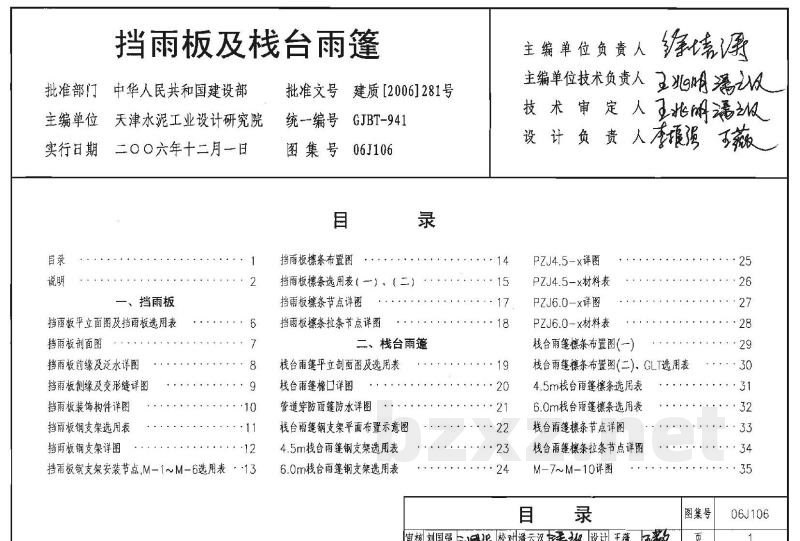

06J106：挡雨板及栈台雨篷
目录
说明
一、 挡雨板
挡雨板平立面图及挡雨板选用表
挡雨板剖面图
挡雨板前缘及泛水详图
挡雨板侧缘及变形缝详图
挡雨板装饰构件详图
挡雨板钢支架选用表
挡雨板钢支架详图
挡雨板钢支架安装节点，M-1～M-6选用表
挡雨板檩条布置图
挡雨板檩条选用表（一）、（二）
挡雨板檩条节点详图
挡雨板檩条拉条节点详图
二、栈台雨蓬
栈台雨篷平立剖面图及选用表
栈台雨篷檐口详图
管道穿防雨篷防水详图
栈台雨篷钢支架平面布置示意图
4.5m栈台雨篷钢支架选用表
6.0m栈台雨篷钢支架选用表
PZJ4.5-x详图
PZJ4.5-x材料表
PZJ6.0-x详图
PZJ6.0-x材料表
栈台雨篷檩条布置图（一）
栈台雨篷檩条布置图（二）、GLT选用表
4.5m栈台雨篷檩条选用表
6.0m栈台雨篷檩条选用表
栈台雨篷檩条节点详图
栈台雨篷檩条拉条节点详图
M-7～M-10详图
