01ZJ110-1 瓷面纤维增强水泥墙板建筑构造

GLASAL墙板的构造做法，适用于25米以下的内、外装饰墙板，外墙系统有保温、非保温，内墙系统有防火、隔声等功能。

瓷面纤维增强水泥墙板建筑构造

批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究所
实行日期：2001年12月5日
图集号：GJBT-550 01ZJ110-1

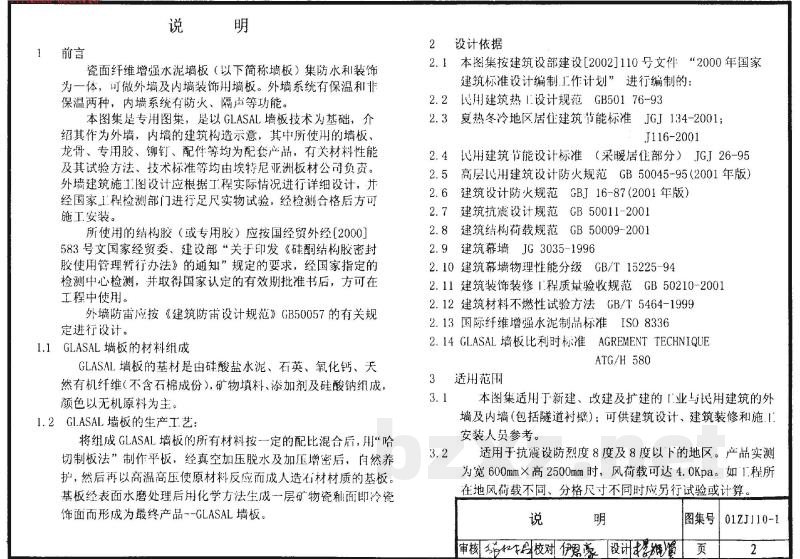

【前言】
说明：
GLASAL瓷面纤维增强水泥墙板（以下简称墙板）集防水和装饰于一体，可做外墙及内墙装饰用。外墙系统分为保温和非保温两种；内墙系统具有防火、隔声等功能。本图集是以GLASAL墙板技术为基础，介绍其作为外墙、内墙的建筑构造示意。其中所使用的墙板、龙骨、专用胶、铆钉、配件等均为配套产品。有关材料性能及其试验方法、技术标准等均由埃特尼亚洲板材公司负责。

外墙建筑施工设计应根据工程实际情况进行详细设计，并经国家工程检测部门进行足尺实物试验，经检测合格后方可施工安装。所使用的结构胶（或专用胶）应按国经贸外经[2000]583号文《关于印发〈硅酮结构胶密封胶使用管理新行办法〉的通知》规定要求，经国家指定的检测中心检测，并取得国家认定的有效期批准书后，方可在工程中使用。外墙防雷应按《建筑防雷设计规范》GB50057的有关规定进行设计。

1. GLASAL墙板的材料组成
1.1 GLASAL墙板的基材由硅酸盐水泥、石英、氧化钙、天然有机纤维（不含石棉成分）、矿物填料、添加剂及硅酸钠组成，颜色以无机原料为主。
1.2 GLASAL墙板的生产工艺：将组成GLASAL墙板的所有材料按一定配比混合后，用“哈切制板法”制作平板，经真空加压脱水及加压增密后自然养护，然后再以高温高压使原材料反应而成人造材材质的基板。基板经表面水磨处理后，用化学方法生成一层矿物瓷面（冷瓷饰面）即形成最终产品——GLASAL墙板。

2. 设计依据
2.1 本图集按建筑建设[2002]110号文件《2000年国家建筑标准设计编制工作计划》进行编制。
2.2 相关标准：GB50176-93、JGJ134-2001、JGJ116-2001、JGJ26-95、GB50045-95、GBJ16-87、GB50011-2001、GB50009-2001、JG3035-1996、GB/T15225-94、GB50210-2001、GB/T5464-1999、ISO83362等。

3. 适用范围
3.1 本图集适用于新建、改建及扩建的工业与民用建筑的外墙及内墙（包括隧道衬壁）；可供建筑设计、建筑装修和施安装人员参考。
3.2 适用于抗震设防烈度8度及8度以下的地区。产品实测为宽600mm×高2500mm时，风荷载可达4.0Kpa。如工程所在地风荷载不同或分格尺寸不同时，应另行试验或计算。

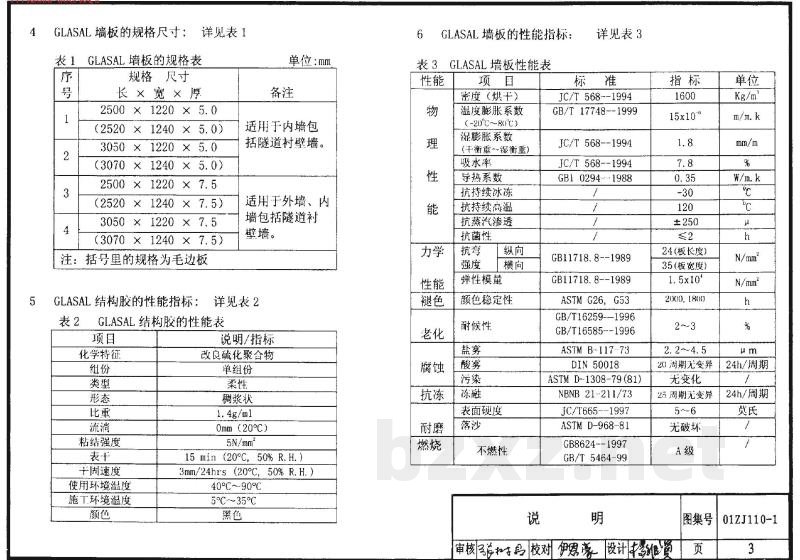

4. GLASAL墙板的规格尺寸
表1 GLASAL墙板规格表
序号 | 规格尺寸（长×宽×厚） | 备注
1 | 2500 × 1220 × 5.0 mm | 适用于内墙包括隧道衬壁
2 | 2520 × 1240 × 5.0 mm | 适用于外墙、内墙包括隧道衬壁
3 | 3050 × 1220 × 5.0 mm | -
4 | 3070 × 1240 × 7.5 mm | -
5 | 3050 × 1240 × 7.5 mm | -
注：括号内的规格为毛边板；单位：mm。

5. GLASAL结构胶的性能指标
表2 GLASAL结构胶性能表
项目：化学特征、组份类型、形态、比重、流消、粘结强度、使用环境温度、颜色
参数：改良硫化聚合物、单组份、柔性、稠浆状、1.4g/ml、5N/mm²、5℃~35℃、黑色

6. GLASAL墙板的性能指标
表3 GLASAL墙板性能表
- 密度 (烘干)：1600 kg/m³
- 吸水率：≤0.8%
- 导热系数：0.35 W/m·K
- 抗弯强度 (纵向/横向)：2.0~4.5 N/mm²
- 弹性模量：24~35 N/mm²
- 不燃性：A级
- 其他：具备良好的抗冻、耐磨、抗盐雾、抗酸雾及抗污染性能。

7. GLASAL墙的应用分类和墙体构造
7.1 GLASAL墙板分类：
- 外墙：GL1、GL2
- 内墙：GL3、GL4（含GL4a、GL4b）、GL5（隧道衬壁）

7.2 墙体构造说明：
7.2.1 外墙GL1：由各种砌体组成的基层墙体，再用轻钢龙骨外挂GLASAL墙板组成。分为保温与非保温两种构造。固定方法包括ASTRO铆钉及结构胶两种。

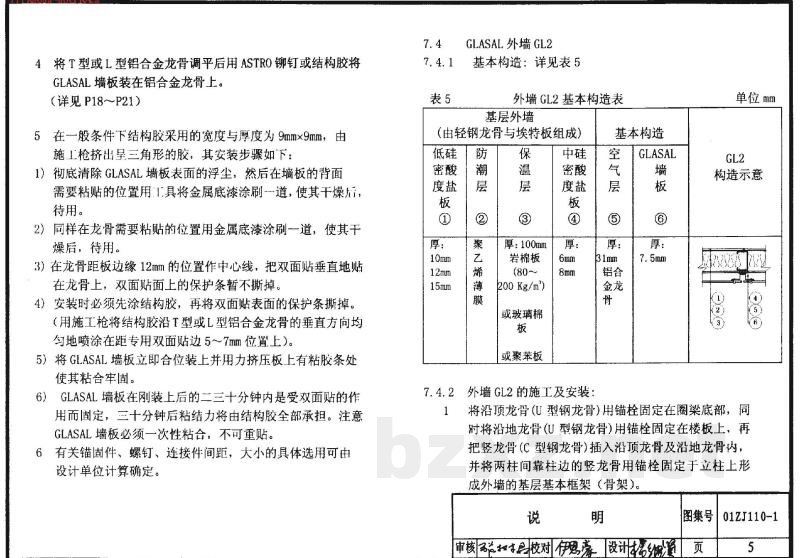

7.2.2 外墙GL2：轻钢龙骨与各种板组成的基层外墙，外挂GLASAL墙板组成。分为保温与非保温两种构造。固定方法包括ASTRO铆钉及结构胶两种。
7.2.3 内墙GL3：在各种砌体组成的基层内墙上粘贴GLASAL墙板。
7.2.4 内墙GL4：在金属龙骨（轻钢龙骨、铝合金龙骨等）内墙上粘贴GLASAL墙板。
7.2.5 内墙GL5：在隧道衬壁的金属骨架上再挂GLASAL墙板，适用于弧形或矩形隧道衬壁。

7.3 构造详图与安装
7.3.1 外墙GL1基本构造：基层墙体（钢筋砼墙/空心砌块墙/粘土砖墙） $\rightarrow$ 支承龙骨 $\rightarrow$ 保温层（岩棉板/玻璃棉/聚苯板） $\rightarrow$ GLASAL墙板（厚7.5mm）。非保温构造仅取消保温层。
7.3.2 外墙GL1的施工及安装：
1. 将铝合金固定支座用不锈钢膨胀螺栓固定在基层墙体上。
2. 将龙骨用专用铝合金夹和螺栓安装在铝合金固定支座上。
3. 如有保温要求，应将保温材料与相应的固定件固定在基层墙体上。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

01ZJ110-1：瓷面纤维增强水泥墙板建筑构造

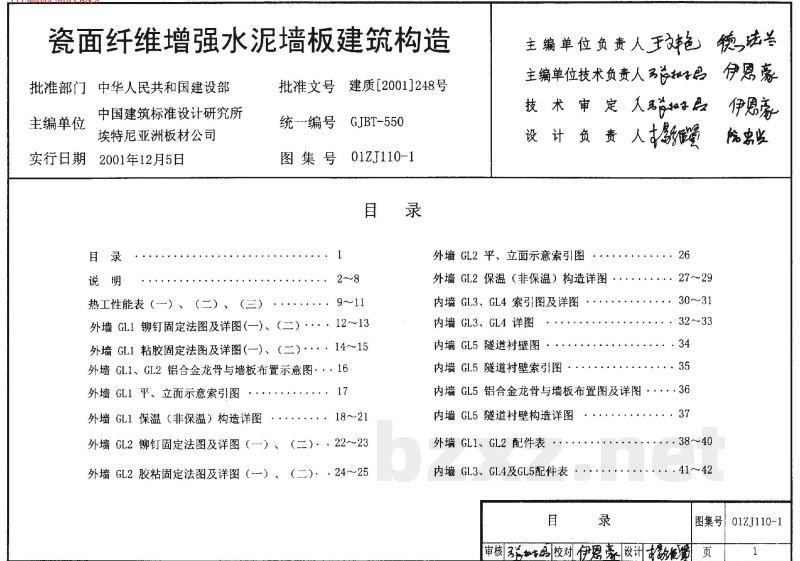

目录
说明
热工性能表（一）、（二）、（三）
外墙GL1铆钉固定法图及详图（一）、（二）
外墙GL1粘胶固定法图及详图（一）、（二）
外墙GL1、GL2铝合金龙骨与墙板布置示意图
外墙GL1平、立面示意索引图
外墙GL1保温（非保温）构造详图
外墙GL2铆钉固定法图及详图（一）、（二）
外墙GL2胶粘固定法图及详图（一）、（二）
外墙GL2平、立面示意索引图
外墙GL2保温（非保温）构造详图
内墙GL3、GL4索引图及详图
内墙GL3、GL4详图
内墙GL5隧道衬壁图
内墙GL5隧道衬壁索引图
内墙GL5铝合金龙骨与墙板布置图及详图
内墙GL5隧道衬壁构造详图
外墙GL1、GL2配件表
内墙GL3、GL4及GL5配件表
