07CJ10 聚合物水泥防水涂料建筑构造－RG防水涂料（参考图集）

图集类别：建筑

标准状态：现行

发布日期：2017-05-16

实施日期：2007-06-01

下载格式：pdf zip

下载大小：10.65 MB

关联标准

替代情况：代替标准号：-

图集简介

适用于一般民用与工业建筑的屋面、地下室、厨房、卫生间及游泳池、饮用水池等防水工程。图集包括：屋面、地下室及其他部位的防水构造节点及设计要点、材料要求、产品的主要技术指标、防水层做法选用表和施工方法及注意事项等内容。

标准内容

第 1 页
第 2 页
第 3 页

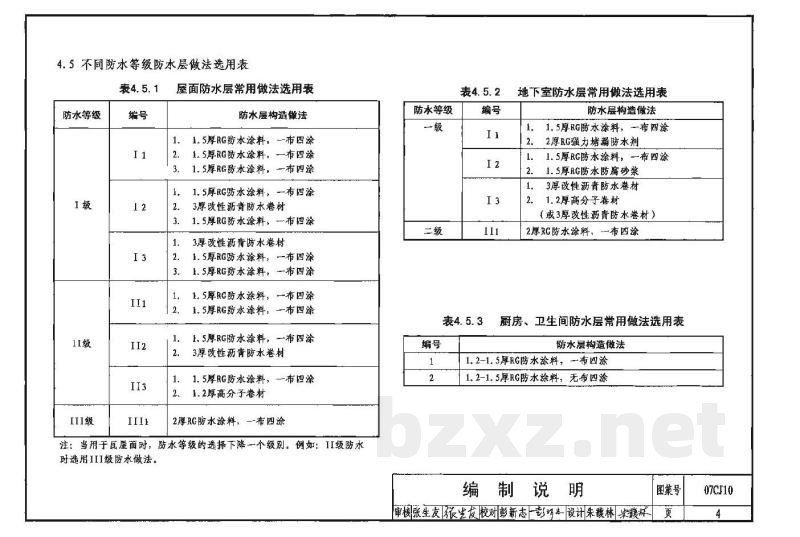

第 4 页

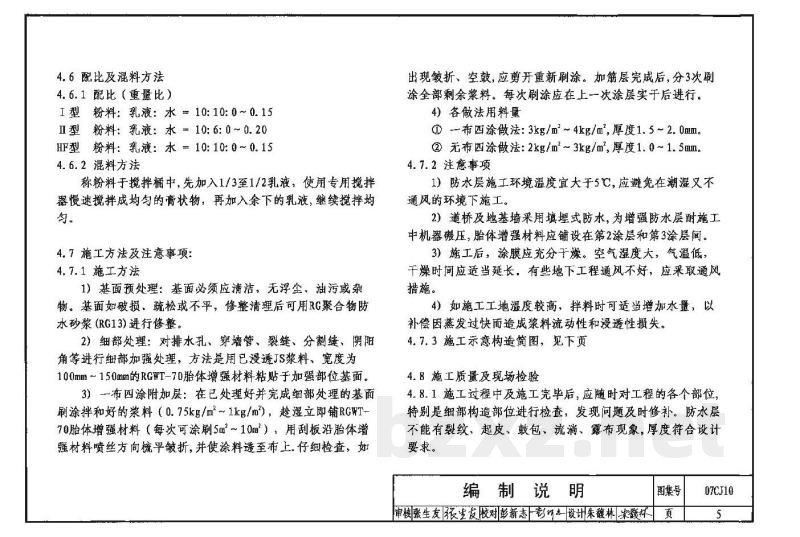

第 5 页
第 6 页
第 7 页
第 8 页

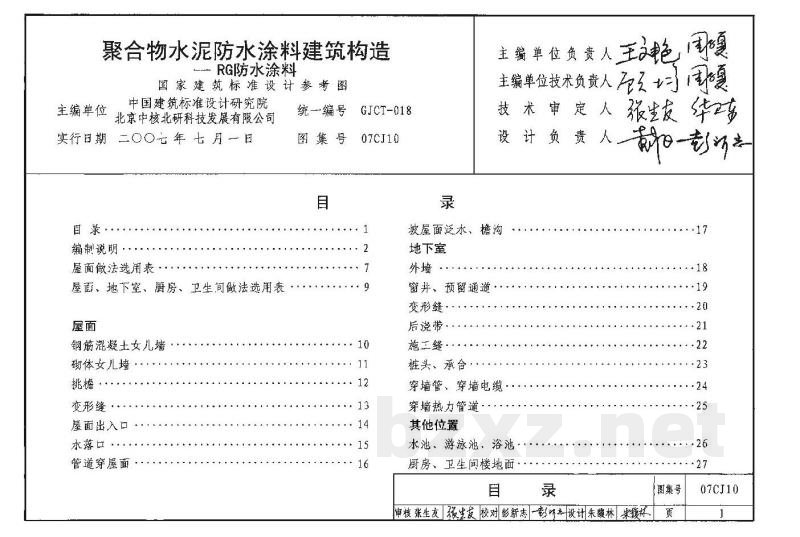

聚合物水泥防水涂料建筑构造

— RG防水涂料

国家建筑标准设计参考图

主编单位中国建筑标准设计研究院北京中核北研科技发展有限公司		统一编号 GJCT-018
实行日期二〇〇七年七月一日		图集号 07CJ10

主编单位负责人	王艳梅周媛
主编单位技术负责人	石力周媛
技术审定人	张生友华卫杰
设计负责人	郭阳一彭新志

目录......1 编制说明......2 屋面做法选用表......7 屋面、地下室、厨房、卫生间做法选用表......9	被屋面泛水、檐沟......17
屋面	地下室
钢筋混凝土女儿墙......10 砌体女儿墙......11 挑檐......12 变形缝......13 屋面出入口......14 水落口......15 管道穿屋面......16	外墙......18 窗井、预留通道......19 变形缝......20 后浇带......21 施工缝......22 桩头、承台......23 穿墙管、穿墙电缆......24 穿墙热力管道......25
	其他位置水池、游泳池、浴池......26 厨房、卫生间楼地面......27

目录				图集号	07CJ10
审核张生友校对彭新志-彭鸣工设计朱巍林李毅环页 1

左栏	右栏

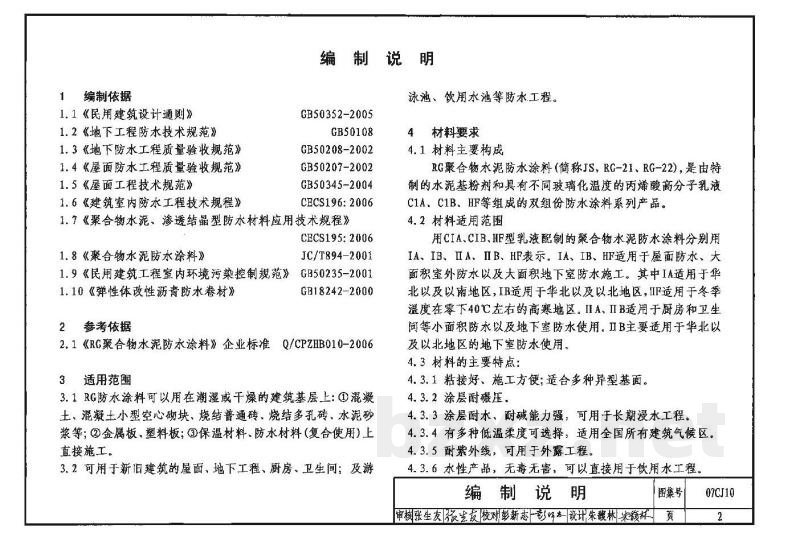

1 编制依据 1.1 《民用建筑设计通则》 GB50352-2005 1.2 《地下工程防水技术规范》 GB50108 1.3 《地下防水工程质量验收规范》 GB50208-2002 1.4 《屋面防水工程质量验收规范》 GB50207-2002 1.5 《屋面工程技术规范》 GB50345-2004 1.6 《建筑室内防水工程技术规程》 CECS196:2006 1.7 《聚合物水泥、渗透结晶型防水材料应用技术规程》 CECS195:2006 1.8 《聚合物水泥防水涂料》 JC/T894-2001 1.9 《民用建筑工程室内环境污染控制规范》GB50235-2001 1.10《弹性体改性沥青防水卷材》 GB18242-2000 2 参考依据 2.1 《RG聚合物水泥防水涂料》企业标准 Q/CPZHB010-2006 3 适用范围 3.1 RG防水涂料可以用在潮湿或干燥的建筑基层上：①混凝土、混凝土小型空心砌块、烧结普通砖、烧结多孔砖、水泥砂浆等；②金属板、塑料板；③保温材料、防水材料（复合使用）上直接施工。 3.2 可用于新旧建筑的屋面、地下工程、厨房、卫生间；及游泳池、饮用水池等防水工程。	泳池、饮用水池等防水工程。 4 材料要求 4.1 材料主要构成 RG聚合物水泥防水涂料（简称JS，RG-21、RG-22），是由特制的水泥基粉剂和具有不同玻璃化温度的丙烯酸高分子乳液C1A、C1B、HF等组成的双组份防水涂料系列产品。 4.2 材料适用范围用CIA、CIB、HF型乳液配制的聚合物水泥防水涂料分别用IA、IB、IIA、IIB、HF表示。IA、IB、HF适用于屋面防水、大面积室外防水以及大面积地下室防水施工。其中IA适用于华北以及以南地区；IB适用于华北以及以北地区，HF适用于冬季温度在零下40℃左右的高寒地区。IIA、IIB适用于厨房和卫生间等小面积防水以及地下室防水使用。IIB主要适用于华北以及以北地区的地下室外墙防水。 4.3 材料的主要特点： 4.3.1 粘结好、施工方便；适合多种异型基面。 4.3.2 涂层耐碾压。 4.3.3 涂层耐水、耐碱能力强，可用于长期浸水工程。 4.3.4 有多种低温温度可选择，适用全国所有建筑气候区。 4.3.5 耐紫外线，可用于外露工程。 4.3.6 水性产品，无毒无害，可以直接用于饮用水工程。

编制说明	图集号	07CJ10
审核张生友侯宝宏	校对郭新志刘可丰	设计朱耀林宋毅轩	页	2

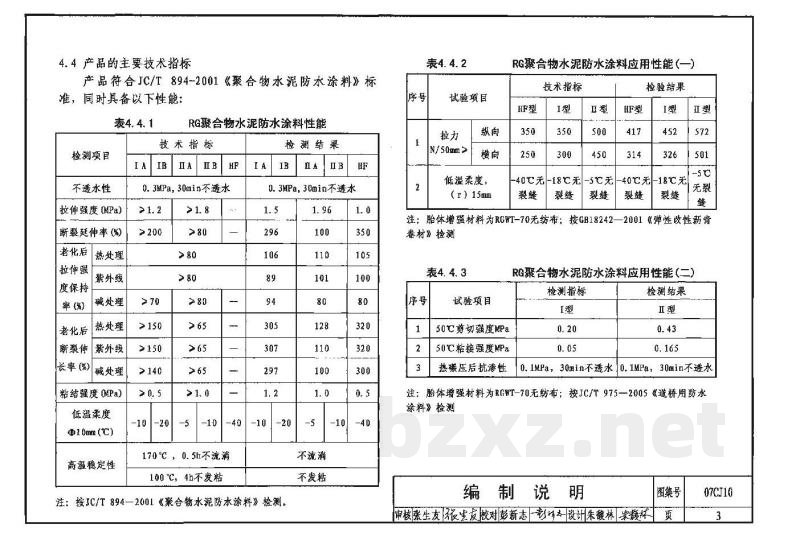

检测项目	技术指标	检测结果
I A	I B	II A	II B	HF	I A	I B	II A	II B	HF

不透水性	0.3MPa，30min不透水	0.3MPa，30min不透水
拉伸强度(MPa)	≥1.2	≥1.8				1.5		1.96		1.0
断裂延伸率(%)	≥200	≥80		296	100	350

老化后拉伸强度保持率(%)	热处理	≥80		106		110		105
紫外线	≥80		89		101		100
碱处理	≥70	≥80		94		80		80

老化后断裂伸长率(%)	热处理	≥150		305		128		320
紫外线	≥150		307		110		320
碱处理	≥140	≥65		297		100		300

粘结强度(MPa)	≥0.5	≥1.0				1.2		1.0		0.5
低温柔度 Φ10mm (℃)
-10	-20	-5	-10	-40	-10	-20	-5	-10	-40

高温稳定性	170℃，0.5h不流淌	不流淌

100℃，4h不发粘	不发粘

序号	试验项目	技术指标	检测结果
HF型	I型	II型	HF型	I型	II型

1	拉力 N/50mm ≥	纵向	350	350	500	417	452	572
横向	250	300	450	314	326	501
2	低温柔度，(r)15mm	-40℃无裂缝	-18℃无裂缝	-5℃无裂缝	-40℃无裂缝	-18℃无裂缝	-5℃无裂缝

序号	试验项目	检测指标	检测结果
I型			II型

1	50℃剪切强度MPa	0.20	0.43
2	50℃粘接强度MPa	0.05	0.165
3	热碾压后抗渗性	0.1MPa，30min不透水	0.1MPa，30min不透水

编制说明	图号	07CJ10
审核张生友	核定王发根	校对郑新杰
