10J113-1 内隔墙－轻质条板（一）

　　10J113-1《内隔墙－轻质条板（一）》国家建筑标准图集适用于新建、改建及扩建的居住建筑、公共建筑和一般工业建筑工程的非承重轻质条板内隔墙。　　本图集包括以下八种类型轻质条板内隔墙：　1．轻集料混凝土条板内隔墙（A1型）　2．玻纤增强水泥条板内隔墙（A2型）　3．玻纤增强石膏条板内隔墙（A3型）　4．硅镁加气水泥条板内隔墙（B1型）　5．粉煤灰泡沫水泥条板内隔墙（B2型）　6．植物纤维复合条板内隔墙（C型）　7．聚苯颗粒水泥夹芯复合条板内隔墙（D型）　8．纸蜂窝夹芯复合板内隔墙（E型）　　主要包括：说明、选用表、规格性能表、立面示意图、构造节点详图及附录等内容。　　本图集具有以下几方面特点：　1．根据《建筑隔墙用轻质条板》JG/T 169-2005和《建筑轻质条板隔墙技术规程》JGJ/T 157-2008进行修编，内容符合新的标准要求。　2．补充和调整了部分构造做法，增加了复合夹芯条板及相关构造做法，使轻质条板墙体的隔声、保温、防火等性能有进一步的提高。　3．图集内容充实、条理清楚、选用方便，能够满足设计和施工的需要。

内隔墙-轻质条板（图集号：10J113-1）

批准部门：中华人民共和国住房和城乡建设部
批准文号：建质[2010]110号
主编单位：国家住宅与居住环境工程技术研究中心、中国建筑标准设计研究院
实行日期：二〇〇〇年九月一日

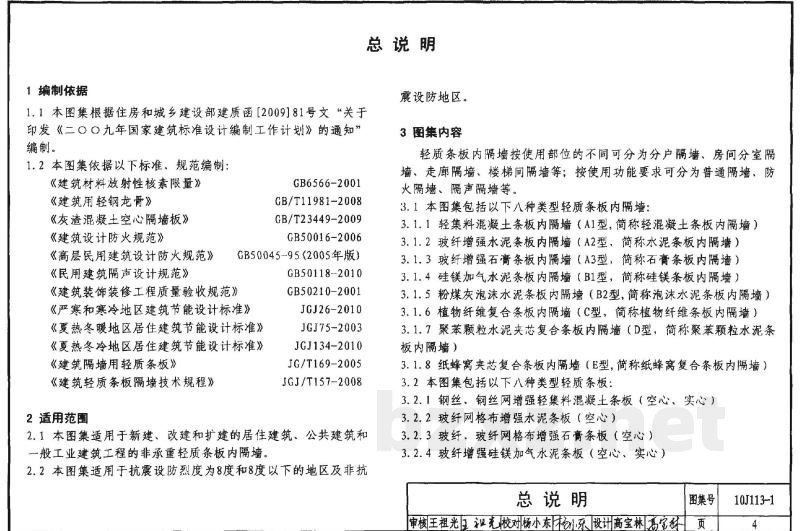

1 编制依据
1.1 本图集根据住房和城乡建设部建质函[2009]81号文《关于印发〈2009年国家建筑标准设计编制工作计划〉的通知》编制。
1.2 本图集依据以下标准、规范编制：
- 《建筑材料放射性核素限量》(GB6566-2001)
- 《建筑用轻钢龙骨》(GB/T11981-2008)
- 《灰渣混凝土空心隔墙板》(GB/T23449-2009)
- 《建筑设计防火规范》(GB50016-2006)
- 《高层民用建筑设计防火规范》(GB50045-95)
- 《民用建筑隔声设计规范》(JGJ75-2003)
- 《建筑隔墙用轻质条板》(JG/T169-2005)
- 《建筑轻质条板隔墙技术规程》(JGJ/T157-2008)
- 《建筑装饰装修工程质量验收规范》等。

2 适用范围
2.1 本图集适用于新建、改建和扩建的居住建筑、公共建筑和一般工业建筑工程的非承重轻质条板内隔墙。
2.2 本图集适用于抗震设防烈度为8度和8度以下的地区及非抗震设防地区。

3 图集内容
3.1 轻质条板内隔墙按使用部位的不同可分为分户隔墙、房间分室隔墙、走廊隔墙、楼梯间隔墙等；按使用功能要求可分为普通隔墙、防火隔墙、隔声隔墙等。
3.1.1 轻集料混凝土条板内隔墙（A1型）
3.1.2 玻纤增强水泥条板内隔墙（A2型）
3.1.3 玻纤增强石膏条板内隔墙（A3型）
3.1.4 硅镁加气水泥条板内隔墙（B1型）
3.1.5 粉煤灰泡沫水泥条板内隔墙（B2型）
3.1.6 植物纤维复合条板内隔墙（C型）
3.1.7 聚苯颗粒水泥夹芯复合条板内隔墙（D型）
3.1.8 纸蜂窝夹芯复合条板内隔墙（E型）

3.2 轻质条板分类：
- 钢丝、钢丝网增强轻集料混凝土条板（空心、实心）
- 玻纤网格布增强水泥条板（空心）
- 玻纤、玻纤网格布增强石膏条板（空心）
- 玻纤增强硅镁加气水泥条板（空心、实心）
- 玻纤增强粉煤灰泡沫水泥条板（空心、实心）
- 玻纤增强植物纤维复合条板（空心）
- 聚苯颗粒水泥夹芯复合条板（复合夹芯）
- 纸蜂窝夹芯复合条板（复合夹芯）

3.3 建筑隔墙用轻质条板是指长宽比不小于2.5，采用轻质材料或轻型构造制作，用于非承重内隔墙的预制条板。按板断面构造可分为空心条板、实心条板和复合夹芯条板三种类别；按构件类型，分为普通条板、门窗框板和异型板。
3.4 轻质条板产品的功能指标均应满足《建筑隔墙用轻质条板》(JG/T169-2005)的相关规定。
3.5 轻质条板物理力学性能指标应符合相关国家标准及行业标准要求。

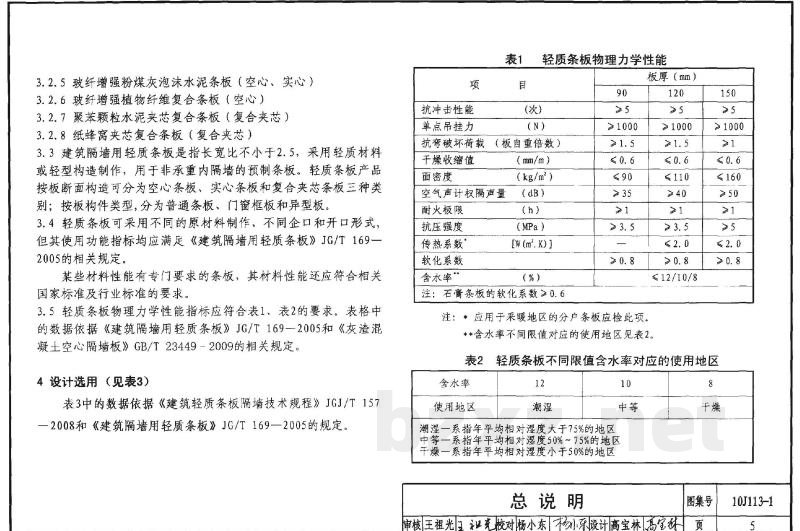

【表1 轻质条板物理力学性能】
| 板厚(mm) | 面密度(kg/m²) | 空气声计权隔声量(dB) | 耐火极限(h) | 抗压强度(MPa) | 传热系数 [W/(m²·K)] | 软化系数 | 含水率 (%) |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- |
| 90 | >1000 | >35 | 1 | >3.5 | ≤0.6 | 0.8 | 12/10/8 |
| 120 | >1000 | >40 | >1 | >3.5 | ≤0.8 | 0.8 | 12/10/8 |
| 150 | >1000 | >50 | >1 | >5 | ≤0.6 | 0.8 | 12/10/8 |

【表2 轻质条板含水率与使用地区对应关系】
- 潮湿地区：含水率 ≤12%
- 潮湿一系：含水率 ≤10%
- 干燥地区：含水率 ≤8%
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

10J113-1：内隔墙－轻质条板（一）

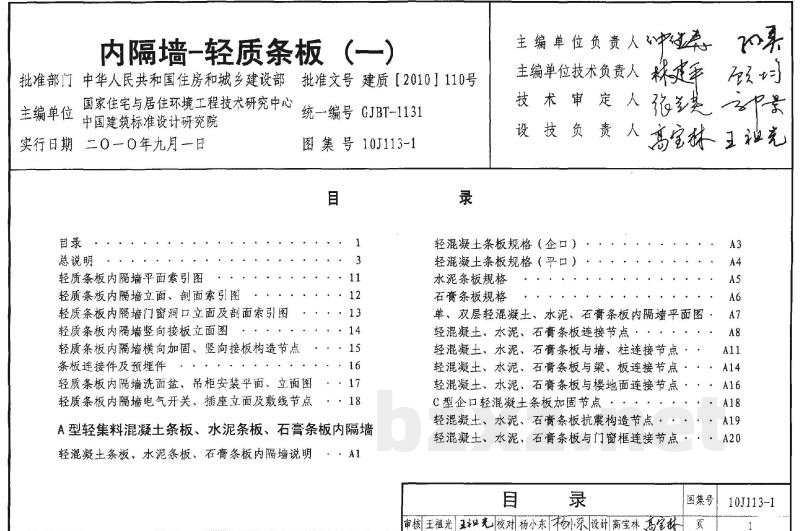

目录
总说明
轻质条板内隔墙平面索引图
轻质条板内隔墙立面、剖面索引图
轻质条板内隔墙门窗洞口立面及剖面索引图
轻质条板内隔墙竖向接板立面图
轻质条板内隔墙横向加固、竖向接板构造节点
条板连接件及预埋件
轻质条板内隔墙洗面盆、吊柜安装平面、立面图
轻质条板内隔墙电气开关、插座立面及敷线节点
A 型轻集料混凝土条板、水泥条板、石膏条板内隔墙
轻混凝土条板、水泥条板、石膏条板内隔墙说明 (A1)
轻混凝土条板规格（企口） (A3)
轻混凝土条板规格（平口） (A4)
水泥条板规格 (A5)
石膏条板规格 (A6)
单、双层轻混凝土、水泥、石膏条板内隔墙平面图 (A7)
轻混凝土、水泥、石膏条板连接节点 (A8)
轻混凝土、水泥、石膏条板与墙、柱连接节点 (A11)
轻混凝土、水泥、石膏条板与梁、板连接节点 (A14)
轻混凝土、水泥、石膏条板与楼地面连接节点 (A16)
C型企口轻混凝土条板加固节点 (A18)
轻混凝土、水泥、石膏条板抗震构造节点 (A19)
轻混凝土、水泥、石膏条板与门窗框连接节点 (A20)
轻混凝土、水泥、石膏条板与门窗框上板连接节点 (A22)
石膏条板与门窗框连接节点 (A23)
轻混凝土、水泥、石膏条板预埋件、吊挂件节点 (A24)
轻混凝土、水泥、石膏条板电气开关、插座安装节点 (A25)
轻混凝土、水泥、石膏条板分户隔墙保温做法 (A26)

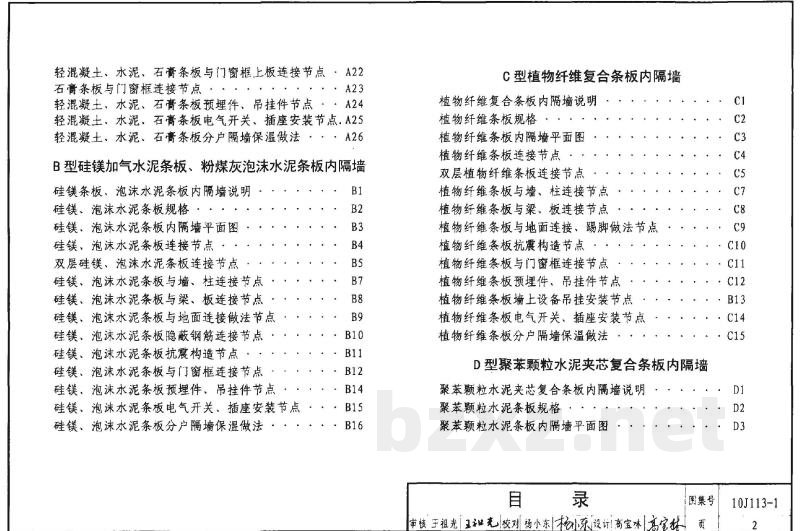

B 型硅镁加气水泥条板、粉煤灰泡沫条板内隔墙
硅镁条板、泡沫水泥条板内隔墙说明 (B1)
硅镁、泡沫水泥条板规格 (B2)
硅镁、泡沫水泥条板内隔墙平面图 (B3)
硅镁、泡沫水泥条板连接节点 (B4)
双层硅镁、泡沫水泥条板连接节点 (B5)
硅镁、泡沫水泥条板与墙、柱连接节点 (B7)
硅镁、泡沫水泥条板与梁、板连接节点 (B8)
硅镁、泡沫水泥条板与地面连接做法节点 (B9)
硅镁、泡沫水泥条板隐蔽钢筋连接节点 (B10)
硅镁、泡沫水泥条板抗震构造节点 (B11)
硅镁、泡沫水泥条板与门窗框连接节点 (B12)
硅镁、泡沫水泥条板预埋件、吊挂件节点 (B14)
硅镁、泡沫水泥条板电气开关、插座安装节点 (B15)
硅镁、泡沫水泥条板分户隔墙保温做法 (B16)
C 型植物纤维复合条板内隔墙
植物纤维复合条板内隔墙说明 (C1)
植物纤维条板规格 (C2)
植物纤维条板内隔墙平面图 (C3)
植物纤维条板连接节点 (C4)
双层植物纤维条板连接节点 (C5)
植物纤维条板与墙、柱连接节点 (C7)
植物纤维条板与梁、板连接节点 (C8)
植物纤维条板与地面连接、踢脚做法节点 (C9)
植物纤维条板抗震构造节点 (C10)
植物纤维条板与门窗框连接节点 (C11)
植物纤维条板预埋件、吊挂件节点 (C12)
植物纤维条板墙上设备吊挂安装节点 (C13)
植物纤维条板电气开关、插座安装节点 (C14)
植物纤维条板分户隔墙保温做法 (C15)
D 型聚苯颗粒水泥夹芯复合条板内隔墙
聚苯颗粒水泥夹芯复合条板内隔墙说明 (D1)
聚苯颗粒水泥条板规格 (D2)
聚苯颗粒水泥条板内隔墙平面图 (D3)
聚苯颗粒水泥条板连接节点 (D4)
双层聚苯颗粒水泥条板连接节点 (D6)
聚苯颗粒水泥条板与墙、柱连接节点 (D7)
聚苯颗粒水泥条板与钢结构梁、柱连接节点 (D9)
聚苯颗粒水泥条板与梁、板连接节点 (D10)
聚苯颗粒水泥条板与梁、板、楼地面连接节点 (D11)
聚苯颗粒水泥条板抗震构造节点 (D12)
聚苯颗粒水泥条板内隔墙门窗洞口立面 (D14)
聚苯颗粒水泥条板与门窗框连接节点 (D15)
聚苯颗粒水泥条板预埋件、吊挂件节点图 (D16)
聚苯颗粒水泥条板电气开关、插座安装节点 (D17)

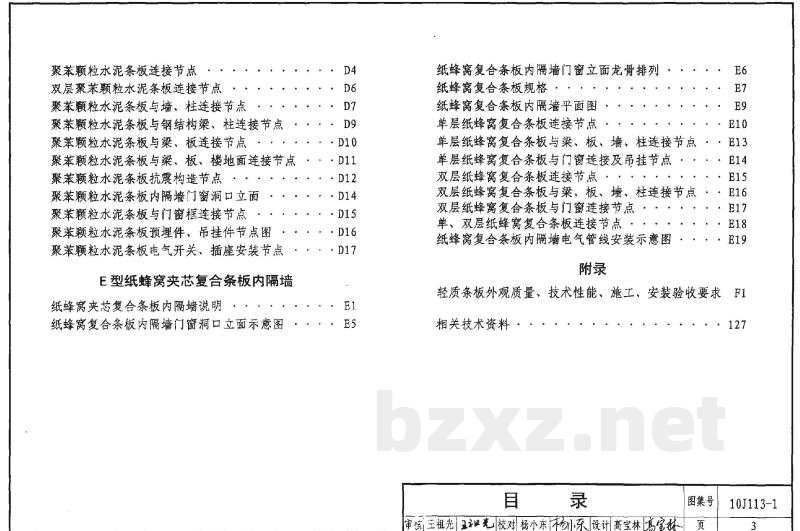

E 型纸蜂窝夹芯复合条板内隔墙
纸蜂窝夹芯复合条板内隔墙说明 (E1)
纸蜂窝复合条板内隔墙门窗洞口立面示意图 (E5)
纸蜂窝复合条板内隔墙门窗立面龙骨排列 (E6)
纸蜂窝复合条板规格 (E7)
纸蜂窝复合条板内隔墙平面图 (E9)
单层纸蜂窝复合条板连接节点 (E10)
单层纸蜂窝复合条板与梁、板、墙、柱连接节点 (E13)
单层纸蜂窝复合条板与门窗连接及吊挂节点 (E14)
双层纸蜂窝复合条板连接节点 (E15)
双层纸蜂窝复合条板与梁、板、墙、柱连接节点 (E16)
双层纸蜂窝复合条板与门窗连接节点 (E17)
单、双层纸蜂窝复合条板连接节点 (E18)
纸蜂窝复合条板内隔墙电气管线安装示意图 (E19)
附录
轻质条板外观质量、技术性能、施工、安装验收要求 (F1)
相关技术资料
