07J107 夹心保温墙建筑构造

　　本图集适用于全国严寒地区（其它气候分区可参照选用）、非抗震设计和抗震设防≤8度地区、外墙为普通混凝土小型空心砌块（以下简称小砌块）和烧结多孔砖（包括DM和kp型）夹心墙的底层、多层民用和工业建筑。图集的内容包括：内外叶墙均为小砌块的夹心保温建筑构造和内外叶墙均为多孔砖的夹心保温建筑构造，设计人员可以根据当地建筑节能要求选用。　　本图集与国标图集07SG617《夹心保温墙结构构造》配合使用。

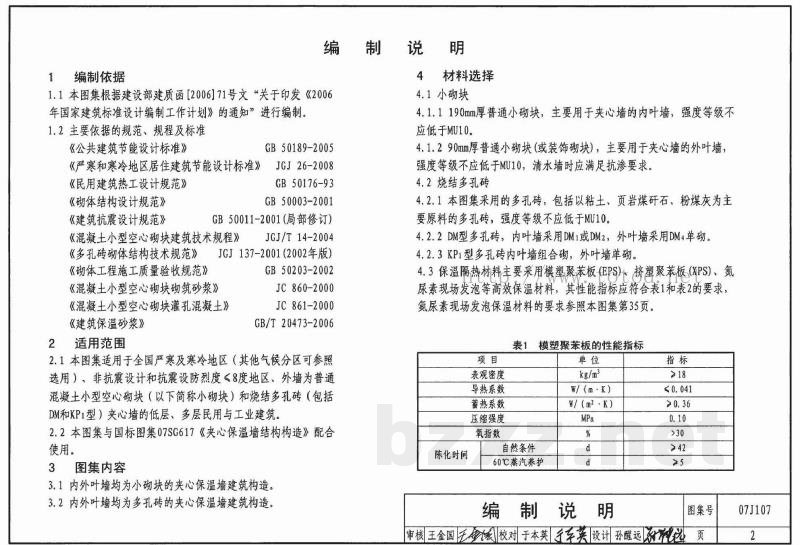

夹心保温墙建筑构造 批准部门中华人民共和国建设部主编单位大庆油田工程有限公司实行日期二〇〇七年十二月一日目录 编制说明· 普通混凝土小型空心砌块夹心墙普通砌块块型 装饰砌块立面排砌组合 阳角墙排块· 阴角墙排块· 丁字墙排块·· 壁柱墙排块· 过梁排块· 勒脚节点详图· 窗口节点详图· 空调室外机与墙连接 女儿墙节点详图·· 灰缝、泄水口详图· 控制缝详图· 建质[2007]243号 批准文号 统一编号 图集号 GJBT-1030 07J107 目 1 2 6 9 10 11 12 13 14 15 16 19 20 21 22 录 变形缝· 主编单位负责人 主编单位技术负责人 技术审定人 设计负责人 管线固定与设备安装 烧结多孔砖夹心墙 多孔砖砖型！... 带构造柱墙排砖示例 勒脚节点详图· 墙体构造· 窗口节点详图· 女儿墙节点详图· 变形缝· 建筑配件安装·· 墙体材料的热工参数 夹心保温墙热工性能 相关技术资料 . 目录 审核王金国压校对孙醒远系视设计刘坤图集号 页 23 24 25 26 27 28 29 32 33 34 35 36 07J107 1 1编制依据 编制说明 4材料选择 1.1本图集根据建设部建质函[2006]71号文“关于印发《2006年国家建筑标准设计编制工作计划》的通知”进行编制，1.2主要依据的规范、规程及标准《公共建筑节能设计标准》 GB 50189-2005 》JGJ26-2008 《严寒和寒冷地区居住建筑节能设计标准》《民用建筑热工设计规范》 《砌体结构设计规范》 《建筑抗震设计规范》 GB50176-93 GB50003-2001 GB50011-2001（局部修订） 《混凝土小型空心砌块建筑技术规程》JGJ/T 14-2004 《多孔砖砌体结构技术规范》JGJ137-2001（2002年版）《砌体工程施工质量验收规范》《混凝土小型空心砌块砌筑砂浆》《混凝土小型空心砌块灌孔混凝土》《建筑保温砂浆》 2适用范围 GB50203-2002 JC860-2000 JC861-2000 GB/T20473-2006 2.1本图集适用于全国严寒及寒冷地区（其他气候分区可参照选用）、非抗震设计和抗震设防烈度<8度地区、外墙为普通混凝土小型空心砌块（以下简称小砌块）和烧结多孔砖（包括DM和KP1型）夹心墙的低层、多层民用与工业建筑。2.2本图集与国标图集07SG617《夹心保温墙结构构造》配合使用。 3图集内容 3.1内外叶墙均为小砌块的夹心保温墙建筑构造。3.2内外叶墙均为多孔砖的夹心保温墙建筑构造。4.1小砌块 4.1.1190mm厚普通小砌块，主要用于夹心墙的内叶墙，强度等级不应低于MU10。 4.1.290mm厚普通小砌块（或装饰砌块），主要用于夹心墙的外叶墙，强度等级不应低于MU10，清水墙时应满足抗渗要求。4.2烧结多孔砖 4.2.1本图集采用的多孔砖，包括以粘土、页岩煤研石、粉煤灰为主要原料的多孔砖，强度等级不应低于MU10。4.2.2DM型多孔砖，内叶墙采用DM1或DM2，外叶墙采用DM4单砌。4.2.3KPi型多孔砖内叶墙组合砌，外叶墙单砌。4.3保温隔热材料主要采用模塑聚苯板(EPS)挤塑聚苯板(XPS)、氮尿素现场发泡等高效保温材料，其性能指标应符合表1和表2的要求，氮尿素现场发泡保温材料的要求参照本图集第35页表1模塑聚苯板的性能指标 项目 表观密度 导热系数 蓄热系数 压缩强度 氧指数 陈化时间 自然条件 60℃蒸汽养护 单位 kg/m2 W/(m·K） W/ (m2 ·K) MPa % d d 编制说明 指标 >18 ≤0.041 >0.36 0.10 >30 >42 >5 图集号 审核王金国王核校对于本英车英设计孙醒远众边页 07J107 2 项目 表观密度 导热系数 蓄热系数 压缩强度 吸水率 陈化时间 表2挤塑聚苯板的性能指标 单位 kg/m3 W/(m·K） W/(m2·K) MPa % d 自然条件 60℃蒸汽养护 4.4拉结钢筋网片、拉结件 d 指标 >25 <0.03 >0.32 0.10 1.5 >42 >5 4.4.1夹心墙的拉结钢筋网片、拉结件应根据使用条件或年限选用无污染、耐久、施工方便的防腐材料作防腐处理，4.4.2使用年限大于50年的房屋，夹心墙的拉结钢筋网片、拉结件应采用不锈钢制作。 5建筑设计 5.1建筑模数与墙身轴线定位 5.1.1夹心保温墙的轴线定位在内叶墙，平面模数网格采用2M或3M，竖向模数网格（层高）采用1M，小砌块的建筑平面和竖向参数宜优先采用2M。 5.1.2夹心墙的厚度和轴线定位应采用符合模数的标注尺寸，190mm厚的墙身标注尺寸为200mm，墙身中心线与平面定位中心线相重合。在表示建筑构造的详图中则采用构造尺寸。5.1.3楼、地面、屋面的竖向定位在结构面标高，即圈梁顶面与楼屋面板取平 5.2本图集小砌块和烧结多孔砖夹心保温墙的构造应根据材料供应、施工条件和建筑设计要求确定。5.2.1夹心墙的保温层厚度不应大于100mm，内外叶墙拉结钢筋网片或拉结件的设置应按照国标图集07SG617《夹心保温墙结构构造》的要求。 5.3墙体排块 5.3.1小砌块砌体的组合应尽量采用390mm长的主砌块，少用辅助块，上、下皮应对孔错缝搭砌，一般搭接长度为200mm，每两皮为一循环。当墙体净长度为奇数时，宜用290mm长的辅助砌块调整，此时搭接长度为90mm。 5.3.2芯柱部位的砌块孔洞必须贯通，在每楼层底部应设置有清扫口的芯柱砌块，详见国标图集07SG617。5.3.3DM型多孔砖墙体应按国标图集04J101《砖墙建筑构造》进行排块设计。上下两皮砖错缝搭砌般为100mm，个别不小于50mm。KP1型多孔砖砌筑要求同普通砖。 5.3.4设计预留洞口、管线、槽口及门窗、设备等固定点及块型应在墙体排块图中标注。 5.4清水墙及防水 5.4.1小砌块夹心保温墙的外叶墙宜利用不同饰面、颜色、纹理质感的装饰砌块排砌组合成不同图案效果的清水墙，充分体现多姿多彩的建筑特色，详见本图集第9页。 5.4.2清水墙灰缝应厚度均匀、颜色一致，宜采用砌筑砂浆本色。如需变更宜采用涂料描缝的方法，不得剔缝另勾。5.4.3墙面宜采用防水砂浆于主体完工30d后进行第二次勾缝5.4.4清水墙应采用抗渗砌块（多孔砖）砌筑，缝形宜采用凹圆或V形缝详见本图集第21页。 编制说明 图集号 审核王金国压校对于本英英 设计孙醒远系丝页07J107 3 5.4.5清水墙应用掺加增水剂的砂浆砌筑，墙面宜刷有机硅涂料，以提高防水、防尘性能。 5.4.6在外叶墙每层圈梁挑口上宜设置泄水口，以导出渗入夹层内的水分，详见本图集第21页。 5.4.7对伸出墙面的雨篷、开散式阳台、室外空调机板、窗套、室外楼梯根部及水平装饰线脚等处，均应采用有效的防水措施。5.5墙体防裂。夹心墙建筑除应遵循《砌体结构设计规范》GB50003-2001采取防裂措施外，在工程建筑设计中还宜采取以下措施：5.5.1小砌块夹心墙的外叶墙宜在房屋的一、二层和顶层及墙体高度或厚度突变处设置控制缝，控制缝的构造和嵌缝材料应能满足墙体平面外传力及变形和防护的要求，详见本图集第22页。5.5.2墙体粉刷宜在砌体充分收缩稳定后进行，粉刷前应先刷水泥胶结合层一道再分层抹灰。面积较大的墙面宜设置分格缝，其间距不宜大于3m。 5.6墙体防火 5.6.1小砌块建筑未设置芯柱的墙体：90mm厚墙体的耐火极限为1h190mm厚的为2h。 5.6.2多孔砖建筑墙体：200mm厚多孔砖墙体的耐火极限大于2h5.6.3夹心墙内的保温隔热层应采用阻燃型材料。5.7 夹心墙建筑节能 5.7.1夹心墙保温层应采用低吸水率或高增水性保温材料，其相关材料质量与性能指标应符合国家现行规范和标准的要求。5.7.2夹心墙保温层采用聚苯保温板时，保温板要紧密衔接，紧贴内叶墙。外叶墙内侧的空气层厚度不宜小于20mm，保温层厚度不宜大于100mm。拉结钢筋网片或拉结件应压入保温板内，详见本图集第21页。5.7.3当夹心墙采用现场注入发泡保温材料时，夹心层不设空气层。应确保注入后的保温材料连续、密实、无毒、耐久、环保，并应进行隐蔽工程检测，次抽检合格率应达到98%。5.7.4清水外叶墙面外露混凝土的部分，当不满足节能设计要求时：结合建筑装饰可采取外保温等措施，以避免“热桥”的产生。5.7.5在严寒及寒冷地区外窗不宜设计成飘窗形式，以尽量减少热损失。 5.7.6当建筑物周边无采暖管沟时，在底层地面以下，内叶墙内侧范围内应采取保温措施，小砌块夹心墙详见本图集第15页，多孔砖夹心墙详见本图集第页：www。6施工要求 6.1小砌块和多孔砖夹心保温墙应按照《混凝土小型空心砌块建筑技术规程》JGJ/T14-2004和《多孔砖砌体结构技术规范》JGJ137-2001进行施工和质量检验，质量控制等级不应低于B级。6.2砌筑砂浆 6.2.1砌筑砂浆应具有良好的粘聚性、保水性的砌筑性能。小砌块墙体应采用掺有外加剂的专用砂浆砌筑，其性能指标应符合《混凝土小型空心砌块砌筑砂浆》JC860-2000的各项规定。6.3夹心墙砌筑 6.3.1小砌块夹心墙砌筑时宜根据使用地区条件控制砌块的收缩率和相对含水率，砌筑前不得浇水，气候异常炎热干燥时，可在砌筑前稍编制说明 图集号 审核王金国王滚校对于本英子车英设计孙醒远众选页 07J107 4 喷水湿润。 6.3.2多孔砖砌筑时，在常温状态下应提前1~2d浇水湿润。6.3.3在工程施工前，夹心保温墙应按技术要求和施工程序砌筑一个开间和层高的样板墙，在建设，设计、施工三方达成共识的基础上，作为指导工程的样板，保留到工程验收之后。6.3.4夹心墙的砌筑应从转角定位处开始，采用板类保温材料时施工顺序为：先砌内叶墙400mm（或600mm）高，粘贴保温板（留空气层），再砌外叶墙至内叶墙齐平，后放置防锈拉结钢筋网片或拉结件。内外叶墙片之间的水平缝和竖缝应随砌随刮平勾缝，防止砂浆、杂物落入两片墙的夹缝中，保温块材之间必须紧密衔接。6.3.5正常施工条件下，每日砌筑高度不宜大于1.4m或一步脚手架的高度，不得在墙中留脚手架孔。6.3.6砌体施工段的分段位置宜设在伸缩缝、沉降缝、防震缝、构造柱或门窗洞口处。相邻施工段的砌筑高度差不得超过一个楼层高度也不能大于4m。 6.3.7夹心墙砌筑灰缝应横平竖直、饱满、密实。水平和竖向灰缝的饱满度不应低于90%；灰缝厚度宜为10mm±2mm，砌筑或调位时，砂浆应处于塑性状态以得到较好的粘结，严禁用水冲浆灌缝。6.3.8寒冷及严寒地区在冬季到来之前应砌筑完工，未完工的建筑，在冬季到来之前应有防寒保温措施，以防外墙收缩裂缝，6.4管线敷设与设备固定 6.4.1对设计规定的洞口，沟槽和预埋件等，应在砌筑时预留或预埋，严禁在砌好的墙体上剔凿或用冲击钻钻孔。6.4.2小砌块建筑的电气管线可在砌块竖向芯孔敷设，接线盒或开关处由施工现场按要求切割完成。6.4.3电气管线的水平敷设，可沿空心板的芯孔或挂镜线、踢脚板线槽及楼板板缝等处设置，不得在墙体内水平设置。靠墙管线或轻型设备的固定，可在砌体灰缝内预留预埋。6.4.4固定膨胀螺栓的部位应采用混凝土灌实。7 索引方法 详图编号 07J107 X 选用页次 8其他 8.1本图集中所示保温材料、砌块块型仅为示意，形式、构造尺寸应以实际工程设计为准 8.2本图集所注尺寸均以mm为单位，未注明的尺寸按具体工程确定。8.3图集中未尽事项应遵循现行国家规范、标准规定。编制说明 图集号 审核王金国王像校对于本英子车英设计孙醒远系帆选页07J107 5 简写 4A 4B 3 3A 2A 2B 190厚普通砌块系列块型（一） 190厚砌块主块型系列示例与代号390 K422A g K322 K222A 390 g K422B K322A K222B 注：1.块型代号：如K422A大写字母表示类型，数字为标志长度、宽度及高度（dm），尾字母表示端部形式；2.190厚单排孔系列块型，适用于夹心保温墙内叶墙：3.有端槽的砌块块型，槽口的深度不宜大于5。简写 Z4 Z4A Z4B Z4C 22 芯柱、过梁砌块系列块型示例与代号390 390 ZK422 ZK422B ZK222C 普通砌块块型 审核于本英校对刘坤设计赵士昌南390 390 图集号 页 ZK422A ZK422C 07J107 6 简写 L4A L4B L4C L3A (L3B） L2A L2B 190厚普通砌块系列块型（二） 系梁砌块及辅助块型示例与代号90 06 390 LK422A 90 o 90 LK422C LK222A 虚线表示— LK322B 390 290 90 16 LK422B 90 LK322A （LK322B） LK222B 简写 F4A F4B F2A F2B 控制缝砌块块型示例与代号 390 FK422A Www 90 FK222A qo FK422B FK222B 注：1.本图所示系梁砌块可采用第6页K422主砌块现场切割加工的形式完成； 2.其他注明详见第6页 普通砌块块型 图集号 审核于本英车英校对刘坤刘设计赵士昌页 07J107 7 简写 4A 4B 3 3A 2A 2B 90厚砌块主块型示例与代号 390 K412A 06 290 K312 （06） 06 190 K212A 90厚普通砌块系列块型 简写 0 390 (06 K412B 290 K312A 0 K212B D4 D2 JA （阳角） JB （阴角） 洞口、转角砌块块型示例与代号0 390 （06 DK412 DK212 转角块尺寸 t块型 n le长 JA（阳角） JB（阴角） 280+8 400-0 厚 90+0 200-0 注：1.90厚的块型系列可加工成各种颜色、饰面的装饰砌块，用于夹心保温外叶墙，充分体现小砌块建筑特色；2.砌块块型代号和端槽要求详见第6页注；3.5为保温层厚度，由各地区建筑节能要求确定；4.转角块尺寸是按夹心墙未设空气层的长、宽度确定普通砌块块型 图集号 审核于本英车英校对刘坤设计赵士昌页 07J107 8 转角处 注：本图仅为示例，具体工程中可根据设计要求采用不同颜色、规格的装饰砌块组合成多种图案效果的清水外墙。90高装饰劲块 保温线脚 装饰砌块立面排砌组合 审核王金国千核校对孙醒远系化边设计李馨频李琴赖图集号 07J107 9 外叶墙一 空气层 保温层 内叶墙 外叶墙 空气层 保温层 内叶墙 JA JA 20 190mgl190 4A 2A 88888898988888888 900 偶数皮 20 190mgy190 D2 芯柱设置数量按工程设计 4A 4A 900 奇数皮 4A D4 外叶墙 空气层 保温层 内叶墙 外叶墙 空气层 保温层 内叶墙 JA JA 20 90ul190 8883808 0 20 90190 4A Re 3 3 8989 O 1000 4A 58888888898 D4 偶数皮 芯柱设置数量按工程设计 2A 888858898989898989898982898988988890 1000 奇数皮 注：1．图中未标注块型代号的砌块，内叶墙为422B，外叶墙为412B；2．每楼层第一皮砌块芯柱处应采用芯柱块设清扫口，芯柱设置数量按工程设计，且清扫口应朝向室内；3，5为保温层厚度，取值按各地区建筑节能要求确定：D2 外叶墙一 空气层 保温层 内叶墙 JA 20 90mgl190 4A 4A 88888888888888 电888 1100 20 190mg/190 www 外叶墙一 空气层 保温层 内叶墙 JA 偶数皮 D4 芯柱设置数量按工程设计 4A o 4A 1100 奇数皮 夹心保温层采用氮尿素现场发泡材料时，不设20厚空气层；4. 2A D2 5.外叶墙可根据工程设计要求，采用不同饰面或颜色的装饰砌块阳角墙排块 审核王金国压橡校对孙醒远系必设计袁硕袁硕图集号 页 07J107 10 D2 外叶墙一 空气层— 保温层 内叶墙 JB 20 90u190 188856888588888888889 2A 900 偶数皮 外叶墙一 空气层 保温层 内叶墙 D4 Feeoe 4A JB 4A 20 90uel190 eHe 900 奇数皮 4A D4 外叶墙一 空气层 保温层 内叶墙 JB 188888885888288 4A D2 1000 3 20 190ug190 6 4A 偶数皮 外叶墙一 空气层 保温层 内叶墙 JB 20 190m190 Hhttp: 1888 2A 1000 奇数皮 3 注：1.外叶墙洞口处可采用412或212块型，端头处理详见第16页节点③；2．外叶墙90厚砌块可根据工程设计要求，采用不同饰面或颜色的装饰砌块； 3，其他说明见第10页。 4A D4 外叶墙一 空气层一 保温层 内叶墙 20 J90el190 JB 188888833888888888888 4A D2 1100 偶数皮 外叶墙d 空气层一 保温层 内叶墙 JB 4A 20 90ug190 8 2A 阴角墙排块 1100 奇数皮 图集号 审核王金国王校对孙醒远系迅设计袁硕素硕页 4A 07J107 11 2A 内叶墙 保温层 空气层 外叶墙 3 190 138888888888888888 oQ 600 Z4C Z4B 3 888888888 888880 o 600 偶数皮 190 内叶墙 保温层 空气层 外叶墙 3 Z4B 80e 81688888 DolC HO 600 1 22 3 8888888969 o 600 2A 奇数皮 060 0 2A 内叶墙 保温层 空气层 外叶墙 4B 199889889899889898899 700 内叶墙 保温层 空气层 外叶墙 4B 190 Z4C Z4B 4B 88898888898988888988988 700 偶数皮 L1901 Z2 Z4B 4B 电98899898899998988 700 注：1．本页丁字墙端部洞口处构造详见第16页节点③：2．其他说明见第10页。 700 奇数皮 2A 1888988 2 061 4B 内叶墙 保温层 空气层 外叶墙 3 O 190 Z4C Z4B 3 2A 888988988888988 38988898889888 1888988898898 88888888888888 Dlo 800 oc 800 偶数皮 190 http://tottod 内叶墙 保温层 空气层 外叶墙 2A 061 2 3 Z4B net Z2 3 4B + 8888888888888 88888888888888 0 800 丁字墙排块 3 800 奇数皮 图集号 审核于本英不车艺校对孙醒远系视设计刘坤包页 fot 2 061 8 07J107 12
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

07J107：夹心保温墙建筑构造
目录
编制说明
普通混凝土小型空心砌块夹心墙
普通砌块块型
装饰砌块立面排砌组合
阳角墙排块
阴角墙排块
丁字墙排块
壁柱墙排块
过梁排块
勒脚节点详图
窗口节点详图
空调室外机与墙连接
女儿墙节点详图
灰缝、泄水口详图
控制缝详图
变形缝
管线固定与设备安装
烧结多孔砖夹心墙
多孔砖砖型
带构造柱墙排砖示例
勒脚节点详图
墙体构造
窗口节点详图
女儿墙节点详图
变形缝
建筑配件安装
墙体材料的热工参数
夹心保温墙热工性能
相关技术资料
