17J008 挡土墙（重力式、衡重式、悬臂式）

本图集是对04J008《挡土墙（重力式、衡重式、悬臂式）》的修编。本图集适用于抗震设防烈度为6度~8度地区的一般岩土地基的建筑物、构筑物场地和道路（包括城市道路）路基的边坡支挡。本图集中挡土墙型式包括重力式、衡重式、悬臂式共三大类10种；材料分砂浆砌筑片石、毛石混凝土和钢筋混凝土三种；荷载分为qk=10~20kPa、30kPa两级。可供设计、施工、监理等人员使用。

国家建筑标准设计图集 17J008（替代04J008）
挡土墙（重力式、衡重式、悬臂式）

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
出版时间：2018年1月第1版

【批准通知】

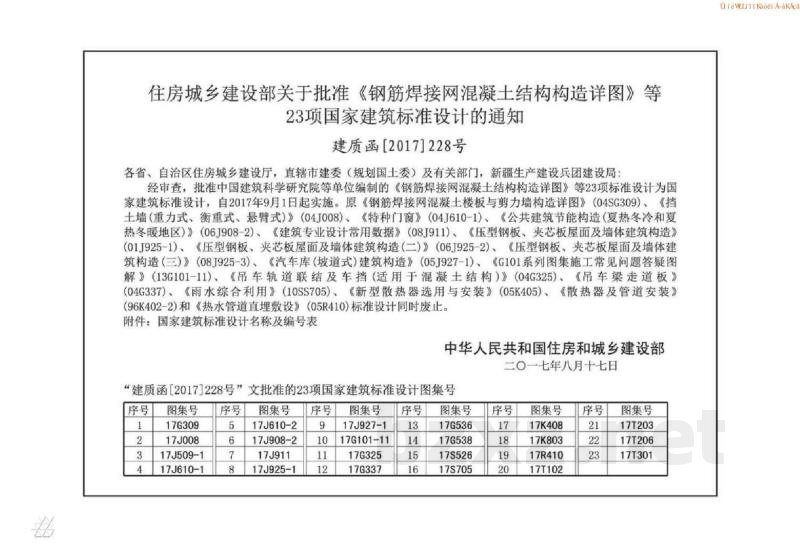

根据建质函[2017]228号文件，住房城乡建设部批准中国建筑科学研究院等单位编制的《挡土墙（重力式、衡重式、悬臂式）》（17J008）等23项标准设计为国家建筑标准设计，自2017年9月1日起实施。原《挡土墙（重力式、衡重式、悬臂式）》（04J008）等相关标准设计同时废止。

【目录】
1. 术语图示
2. 主要符号和选用代号
3. 总说明
4. 挡土墙立面图及荷载表
5. 挡土墙类型及断面图
6. 悬臂式挡土墙配筋图
7. 挡土墙防、排水设施图
8. 挡土墙扩展基础及台阶式基础图
附录A：车辆等均布荷载换算
附录B：墙背填料内摩擦角@的参考值
附录C：土对挡土墙基底的摩擦系数u参考值
附录D：地基承载力的修正计算
附录E：地基土抗震承载力的调整计算
附录F：库伦主动土压力计算
附录G：综合内摩擦角计算

【主要符号和选用代号】
q - 可变均布荷载标准值 (kPa)
Ea - 主动土压力 (kN/m)
E - 地震主动土压力 (kN/m)
Fk - 地震水平作用 (kN/m)
Pi - 墙趾底面压力值 (kPa)
P2 - 墙底面压力值 (kPa)
Pk - 基础底面平均压力值 (kPa)
fak - 地基承载力特征值 (kPa)
Fs - 挡土墙抗滑移稳定系数
Ft - 挡土墙抗倾覆稳定系数
θ - 通过墙身垂直面和破裂面的夹角 (°)
u - 土对挡土墙基底的摩擦系数
mi - 墙面倾斜度（垂直高度为1的水平宽度值）
m2 - 墙背倾斜度（垂直高度为1的水平宽度值）
m1 - 路堑墙顶部边坡坡度（垂直高度为1的水平宽度值）
H - 挡土墙高度 (mm)
b - 挡土墙墙顶宽度 (mm)
Ba - 墙趾基底宽度 (mm)
h - 墙趾台阶高度 (mm)
hz - 衡重式挡土墙上墙或悬臂式挡土墙立板高度 (mm)
hz - 衡重式挡土墙下墙高度 (mm)
bt - 衡重式挡土墙衡重台宽度 (mm)
b - 墙趾台阶宽度 (mm)
hn - 基底逆坡高度 (mm)
h - 路堤墙顶部的边坡高度 (mm)
bp - 路堤墙顶部的边坡宽度 (mm)
V - 每延米挡土墙的砌体体积 (m³)
Ve - 每延米钢筋混凝土体积 (m³)
n - 基底逆坡坡度（水平宽度为1的垂直高度值）
ds - 基础埋置深度（从挡土墙墙趾底部算至墙面外地表）

【主要选用代号】
YJ(D)A - 仰斜式路肩墙A
YQ(D) - 仰斜式路堑墙
ZJ(D)A - 直立式路肩墙A
ZD(D)B - 直立式路堤墙
FJ(D)A - 俯斜式路肩墙A
FD(D)B - 俯斜式路堤墙
HJ(D)A - 衡重式路肩墙A
HG(D)B - 衡重式路堤墙
XJ(D)A - 悬臂式路肩墙A
XD(D)A - 悬臂式路堤墙
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

17J008
目录
主要符号和选用代号
说明
挡土墙立面图及荷载表
挡土墙类型及断面图
悬臂式挡土墙配筋图
挡土墙防、排水设施图
挡土墙扩展基础及台阶式基础图
抗震设防烈度为6度(0.05g)、7度(0.1g)地区的表格数据
重力式挡土墙
仰斜式路肩墙截面尺寸及参数表
仰斜式路堑墙截面尺寸及参数表
直立式路肩墙截面尺寸及参数表
直立式路堤墙截面尺寸及参数表
俯斜式路肩墙截面尺寸及参数表
俯斜式路堤墙截面尺寸及参数表
衡重式路肩墙截面尺寸及参数表
衡重式路堤墙截面尺寸及参数表
悬臂式路肩墙截面尺寸及参数表
悬臂式路堤墙截面尺寸及参数表
抗震设防烈度为7度（O.15g)、8度（O.2g)地区的表格数据
重力式挡土墙
仰斜式路肩墙截面尺寸及参数表
仰斜式路堑墙截面尺寸及参数表
直立式路肩墙截面尺寸及参数表
直立式路堤墙截面尺寸及参数表
俯斜式路肩墙截面尺寸及参数表
俯斜式路堤墙截面尺寸及参数表
衡重式路肩墙截面尺寸及参数表
衡重式路堤墙截面尺寸及参数表
悬臂式路肩墙截面尺寸及参数表
悬臂式路堤墙截面尺寸及参数表
附录
附录A 车辆等代均布荷载换算
附录B 墙背填料内摩擦角φ的参考值
附录C 土对挡土墙基底的摩擦系数μ参考值
附录D 地基承载力的修正计算
附录E 地基土抗震承载力的调整计算
附录F 库伦主动土压力计算
附录G 综合内摩擦角计算
