J007-1～2 道路（1993年合订本）

93J007-1：道路－行驶普通车的柔性路面　　本图集适用于工业与民用建筑小区道路行驶普通车的柔性路面（凡单后轴载重P≤130㎏的汽车均为普通车）。本图集分为两部分：第一部分为路面构造，第二部分为附件与附录。路面构造部分由路面断面、行车道路面结构、附属部位的构造等组成。选用行车道路面结构所需要的各种参数详见附件与附表。道路设计、施工中所需的路基横断面、路拱曲线、路基边坡防护、人行道与简易构筑物等，请参见各有关分册。93J007-2：道路－行驶普通车的水泥混凝土路面　　本图集适用于工业与民用建筑小区道路行驶普通车的水泥混凝土路面（凡单后轴载重P≤130㎏的汽车均为普通车）。本图集分为两部分：第一部分为路面构造，第二部分为附件与附录。路面构造部分由路面断面、行车道路面结构、附属部位的构造、接缝构造、板边补强、角隅补强、钢筋混凝土路面板、水泥预制块路面、水泥混凝土路面与其他构筑物相接触的处理等组成。选用行车道路面结构所需要的各种参数详见附件与附表。

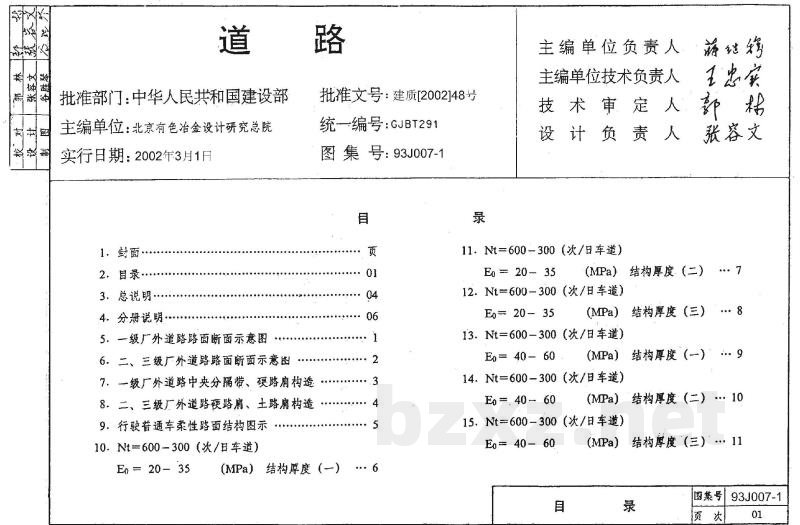

《道路》（建筑适用图集）
批准文号：建质[2002]48号
统编号：GJBT291
图集号：93J007-1
批准部门：中华人民共和国建设部
主编单位：北京有色冶金设计研究总院
实行日期：2002年3月1日

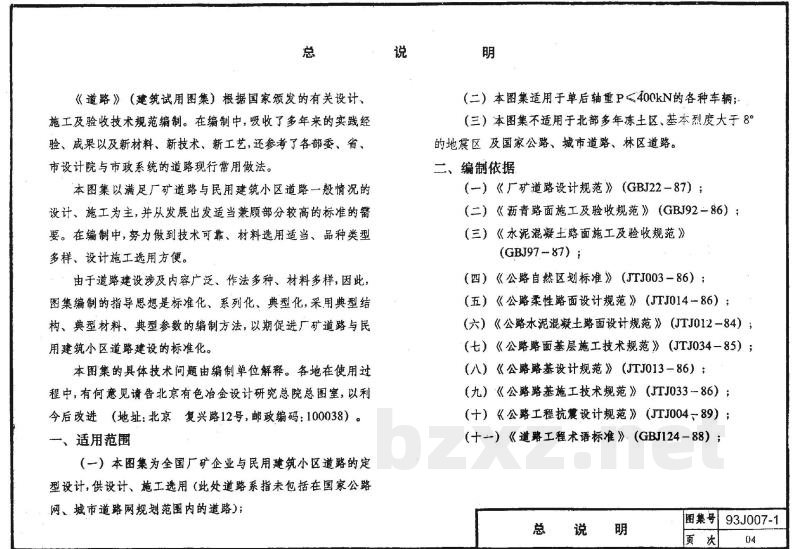

【总说明】
本图集根据国家颁发的有关设计、施工及验收技术规范编制。在编制中，吸收了多年的实践经验、成果以及新材料、新技术、新工艺，还参考了各部委、省、市设计院与市政系统的道路现行常用做法。本图集以满足厂矿道路与民用建筑小区道路一般情况的设计、施工为主，并从发展出发适当兼顾部分较高的标准的需要。在编制中，努力做到技术可靠、材料选用适当、品种类型多样、设计施工选用方便。由于道路建设涉及内容广泛、作法多种、材料多样，因此，图集编制的指导思想是标准化、系列化、典型化，采用典型结构、典型材料、典型参数的编制方法，以期促进厂矿道路与民用建筑小区道路建设的标准化。本图集的具体技术问题由编制单位解释。

【一、适用范围】
（一）本图集为全国厂矿企业与民用建筑小区道路的定型设计，供设计、施工选用（此处道路系指未包括在国家公路网、城市道路网规划范围内的道路）；
（二）本图集适用于单后轴重 P < 400kN 的各种车辆；
（三）本图集不适用于北部多年冻土区、基本烈度大于 8° 的地震区及国家公路、城市道路、林区道路。

【二、编制依据】
（一）《厂矿道路设计规范》（GBJ22-87）；
（二）《沥青路面施工及验收规范》（GBJ92-86）；
（三）《水泥混凝土路面施工及验收规范》（GBJ97-87）；
（四）《公路自然区划标准》（JTJ003-86）；
（五）《公路柔性路面设计规范》（JTJ014-86）；
（六）《公路水泥混凝土路面设计规范》（JTJ012-84）；
（七）《公路路面基层施工技术规范》（JTJ034-85）；
（八）《公路路基设计规范》（JTJ013-86）；
（九）《公路路基施工技术规范》（JTJ033-86）；
（十）《公路工程抗震设计规范》（JTJ004-89）；
（十一）《道路工程术语标准》（GBJ124-88）。

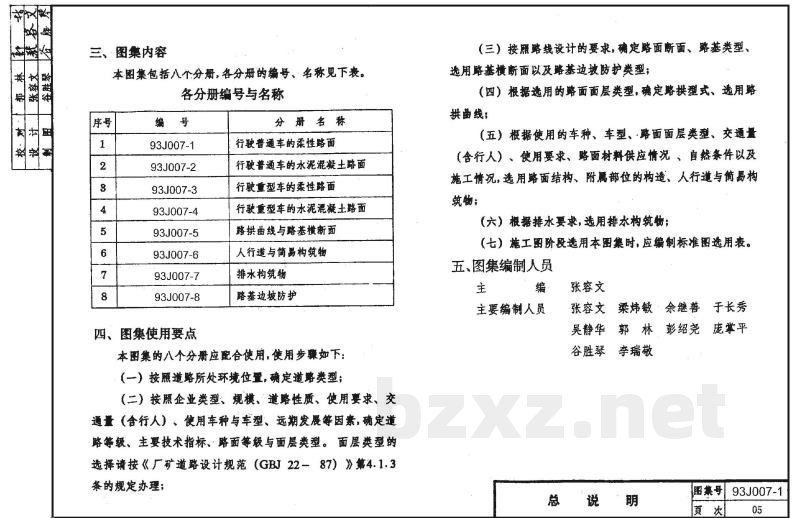

【三、图集内容】
本图集包括八个分册，各分册编号与名称如下：
1. 93J007-1：行驶普通车的柔性路面
2. 93J007-2：行驶普通车的水泥混凝土路面
3. 93J007-3：行驶重型车的柔性路面
4. 93J007-4：行驶重型车的水泥混凝土路面
5. 93J007-5：路拱曲线与路基横断面
6. 93J007-6：人行道与简易构筑物
7. 93J007-7：排水构筑物
8. 93J007-8：路基边坡防护

【四、图集使用要点】
本图集的八个分册应配合使用，使用步骤如下：
（一）按照道路所处环境位置，确定道路类型；
（二）按照企业类型、规模、道路性质、使用要求、交通量（含行人）、使用车种与车型、远期发展等因素，确定道路等级、主要技术指标、路面等级与面层类型。面层类型的选择请按《厂矿道路设计规范（GBJ22-87）》第4.1.3条的规定办理；
（三）按照路线设计的要求，确定路面断面、路基类型、选用路基横断面以及路基边坡防护类型；
（四）根据选用的路面面层类型，确定路拱型式、选用路拱曲线；
（五）根据使用的车种、车型、面层类型、交通量（含行人）、使用要求、路面材料供应情况、自然条件以及施工情况，选用路面结构、附属部位的构造、人行道与简易构筑物；
（六）根据排水要求，选用排水构筑物；
（七）施工图阶段选用本图集时，应编制标准图选用表。

【五、分册说明 - 93J007-1】
本分册适用于全国厂矿企业与民用建筑小区道路行驶普通车的柔性路面。凡单后轴载重 P ≤ 130kN 的汽车均为普通车。
本分册包括两个部分：第一部分为路面构造（含路面断面、行车道路面结构、附属部位构造等）；第二部分为附件与附录。

【六、路面结构组合要点及使用】
（一）本图册中的路面结构全部为正装结构，在使用过程中若因路面材料的强度指标与本图册不符以及出现倒装结构时，均需重新计算。
（二）层间结合应尽量紧密，以保证结构的整体性，避免产生层间滑移。层间结合措施按现行的《沥青路面施工及验收规范（GBJ92-86）》的有关规定办理。
（三）沥青混凝土与其下的沥青碎石、沥青贯入碎石联结层必须连续施工，否则重新计算路面结构厚度。沥青贯入碎石用作联结层时，其封面层在施工中应相应取消，但联结层厚度不变。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

J007-1～2：道路（1993年合订本）
93J007-1：道路－行驶普通车的柔性路面
目录
总说明
分册说明
一级厂外道路路面断面示意图
二、三级厂外道路路面断面示意图
一级厂外道路中央分隔带、硬路肩构造
二、三级厂外道路硬路肩、土路肩构造
行驶普通车柔性路面结构图示
Nt=600-300(次/日车道)Eo=20-35(MPa)结构厚度(一)
Nt=600-300(次/日车道)Eo=20-35(MPa)结构厚度(二)
Nt=600-300(次/日车道)Eo=20-35(MPa)结构厚度(三)
Nt=600-300(次/日车道)Eo=40-60(MPa)结构厚度(一)
Nt=600-300(次/日车道)Eo=40-60(MPa)结构厚度(二)
Nt=600-300(次/日车道)Eo=40-60(MPa)结构厚度(三)
Nt=600-300(次/日车道)Eo=80-120(MPa)结构厚度(一)
Nt=600-300(次/日车道)Eo=80-120(MPa)结构厚度(二)
Nt=600-300(次/日车道)Eo=80-120(MPa)结构厚度(三)
Nt=300-100(次/日车道)Eo=20-35(MPa)结构厚度(一)
Nt=300-100(次/日车道)Eo=20-35(MPa)结构厚度(二)
Nt=300-100(次/日车道)Eo=20-35(MPa)结构厚度(三)
Nt=300-100(次/日车道)Eo=40-120(MPa)结构厚度(一)
Nt=300-100(次/日车道)Eo=40-120(MPa)结构厚度(二)
Nt=300-100(次/日车道)Eo=40-120(MPa)结构厚度(三)
Nt=300-100(次/日车道)Eo=20-120(MPa)结构厚度
Nt=100(次/日车道)Eo=20-60(MPa)结构厚度(一)
Nt=100(次/日车道)Eo=20-60(MPa)结构厚度(二)
Nt=100-80(次/日车道)Eo=20-60(MPa)结构厚度(一)
Nt=100-80(次/日车道)Eo=20-60(MPa)结构厚度(二)
Nt=100-60(次/日车道)Eo=20-60(MPa)结构厚度(一)
Nt=100-60(次/日车道)Eo=20-60(MPa)结构厚度(二)
Nt=100-40(次/日车道)Eo=20-60(MPa)结构厚度(一)
Nt=100-40(次/日车道)Eo=20-60(MPa)结构厚度(二)
Nt=100-20(次/日车道)Eo=20-60(MPa)结构厚度(一)
Nt=100-20(次/日车道)Eo=20-60(MPa)结构厚度(二)

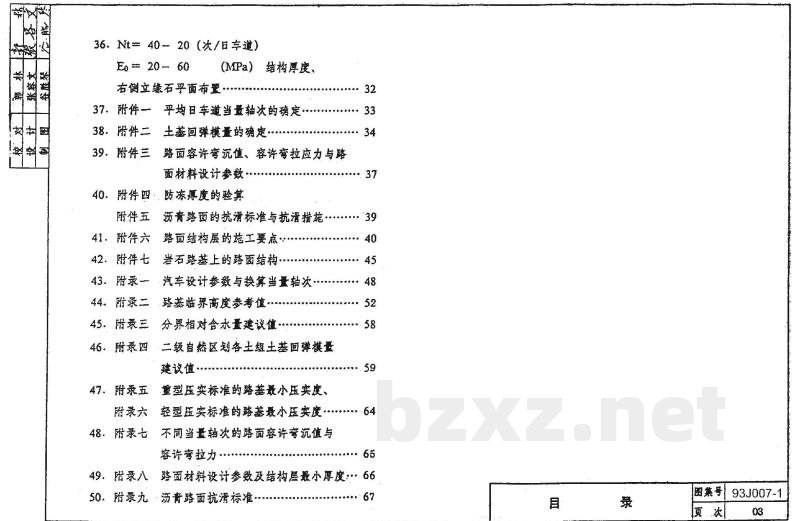

Nt=40-20(次/日车道)Eo=20-60(MPa)结构厚度、右侧立缘石平面布置
附件一 平均日车道当量轴次的确定
附件二 土基回弹模量的确定
附件三 路面容许弯沉值、容许弯拉应力与路面材料设计参数
附件四 防冻厚度的验算、附件五 沥青路面的抗滑标准与抗滑措施
附件六 路面结构层的施工要点
附件七 岩石路基上的路面结构
附录一 汽车设计参数与换算当量轴次
附录二 路基临界高度参考值
附录三 分界相对含水量建议值
附录四 二级自然区划各土组土基回弹模量建议值
附录五 重型压实标准的路基最小压实度、附录六 轻型压实标准的路基最小压实度
附录七 不同当量轴次的路面容许弯沉值与容许弯拉应力
附录八 路面材料设计参数及结构层最小厚度
附录九 沥青路面抗滑标准
93J007-2：道路－行驶普通车的水泥混凝土路面
目录
总说明
分册说明
厂外道路路面断面示意图
中央分隔带、硬路肩与土路肩构造
水泥混凝土路面结构(一)
水泥混凝土路面结构(二)
水泥混凝土路面结构(三)
水泥混凝土路面结构(四)
水泥混凝土路面结构(五)
接缝构造图
拉杆布置图
传力杆布置图
滑动传力杆套管构造
水泥混凝土路面板的板边补强(一)
水泥混凝土路面板的板边补强(二)
水泥混凝土路面板的板边补强(三)
水泥混凝土路面板的板边补强(四)
水泥混凝土路面板的板边补强(五)、水泥混凝土路面与构筑物相接的处理
水泥混凝土路面板的角隅补强
钢筋混凝土路面板(一)
钢筋混凝土路面板(二)
水泥混凝土预制块路面
水泥混凝土路面与沥青路面相接的处理
地下构筑物穿越道路的处理
水泥混凝土路面与桥台相接的处理(一)
水泥混凝土路面与桥台相接的处理(二)
水泥混凝土路面与桥台相接的处理(三)
板中式检查井周边板加固
骑缝式检查井周边板加固
单篦板中式雨水口周边板加固
单篦傍缝式雨水口周边板加固
单篦骑缝式雨水口周边板加固
双篦板中式雨水口周边板加固
双篦傍缝式雨水口周边板加固
双篦骑缝式雨水口周边板加固
附件一 标准轴载平均日车道轴次的确定
附件二 土基回弹模量的确定
附件三 路面结构计算与参数
附件四 最小抗冻层厚度验算
附件五 水泥混凝土路面的施工要点
附件六 原有柔性路面上加铺水泥混凝土路面
附件七 旧混凝土板加厚
附件八 岩石路基上的水泥混凝土路面
附录一 汽车计算参数与轴载换算次数
附录二 路基临界高度参考值
附录三 分界相对含水量建议值
附录四 二级自然区划各土组土基回弹模量建议值
附录五 重型压实标准的路基最小压实度；附录六 轻型压实标准的路基最小压实度
附录七 基层材料计算参数；附录八 水泥混凝土路面板厚度计算参数
