15J001 围墙大门

本图集，适用于新建、改建、扩建的民用建筑和工业建筑的围墙大门。可供设计选用与施工安装。图集内容主要包括：平开围墙大门、推拉围墙大门、折叠围墙大门，电动伸缩大门、电动悬臂平移大门、旋转人行门、汽车道闸、升降柱、金属围栏、围墙的选用及构造节点详图。 图集按照新的标准规范，对原图集03J001《围墙大门》进行修编，增加了电动悬臂平移大门、旋转人行门、汽车道闸、升降柱、金属围栏、围墙等内容，进一步扩大了适用范围 。图集内容丰富、品种多样、构造详细、实用性强，能够满足设计和施工的需要。

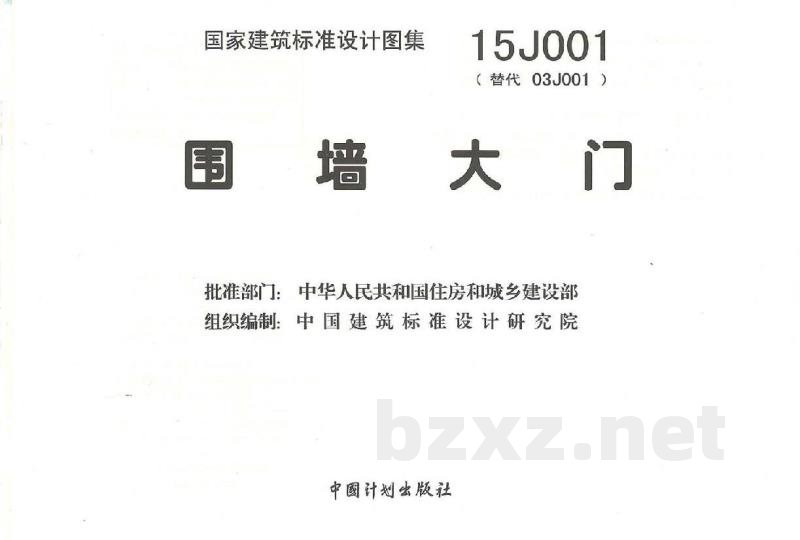

国家建筑标准设计图集 15J001（替代 03J001）
围墙大门

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社

【批准通知】

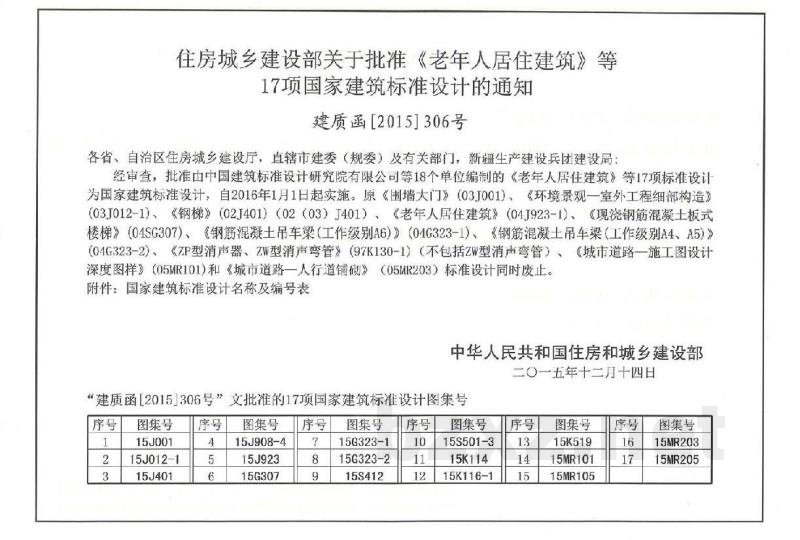

住房城乡建设部关于批准《老年人居住建筑》等17项国家建筑标准设计的通知（建质函[2015]306号）：
经审查，批准由中国建筑标准设计研究院有限公司等18个单位编制的《老年人居住建筑》等17项标准设计为国家建筑标准设计，自2016年1月1日起实施。原《围墙大门》（03J001）、《环境景观—室外工程细部构造》（03J012-1）、《钢梯》（02J401/03J401）、《老年人居住建筑》（04J923-1）、《现浇钢筋混凝土板式楼梯》（04SG307）、《钢筋混凝土吊车梁（工作级别A6）》（04G323-1）、《钢筋混凝土吊车梁（工作级别A4、A5）》（04G323-2）、《ZP型消声器、ZW型消声弯管》（97K130-1）、《城市道路—施工图设计深度图样》（05MR101）和《城市道路—人行道铺码》（05MR203）标准设计同时废止。

【目录】
1. 平开围墙大门
2. 电动悬臂平移围墙大门
3. 推拉围墙大门
4. 伸缩围墙大门
5. 折叠围墙大门
6. 旋转人行门
7. 汽车道闸、升降柱
8. 围墙围栏
9. 大门组合形式
10. 附件

【总说明】
1. 编制依据
1.1 本图集依据住房和城乡建设部建质函[2014]119号文“关于印发《2014年国家建设标准设计编制工作计划》的通知”进行编制，是对原图集03J001《围墙大门》的修编。
1.2 本图集依据的主要标准规范包括：《建筑门窗洞口尺寸系列》(GB 5824-2008)、《建筑门窗术语》(GB 5823-2008)、《钢门窗》(GB/T 20909-2007)、《自动门》(JG/T 177-2005)、《建筑装饰装修工程质量验收规范》(GB/50210-2001)、《碳素结构钢》(GB/T 700-2006)、《不锈钢冷轧钢板和钢带》(GB/T 3280-2015)、《电动伸缩围墙大门》(JG/T 154-2013)、《电动平开、推拉围墙大门》(JG/T 155-2014)、《安全防范工程技术规范》(GB 50348-2004)等。若相关标准规范进行修订或有新规范出版，本图集内容可能随之更新，使用时应注意核实。

2. 适用范围
2.1 本图集适用于新建、改建和扩建的工业与民用建筑工程围墙大门的设计选用与施工。
2.2 图集内容包括平开围墙大门、推拉围墙大门、折叠围墙大门、电动伸缩大门、电动悬臂平移大门、旋转人行门、汽车道闸、升降柱、金属围栏、围墙等的选用及构造节点详图。

3. 选用说明
3.1 门型种类代号见表1。
3.2 门的分类标注：D 表示电动，S 表示手动。
3.3 选用示例：DPMB-1521 表示电动不锈钢平开围墙大门，门洞宽度1500mm、门扇标志高度2100mm，向右开门（开启方向以内向外视为准）。
