10J012-4 环境景观－滨水工程

　　 10J0124《环境景观－滨水工程》国家建筑标准设计图集，适用于居住区、庭院、广场及各类绿地，供建筑和景观规划、设计、施工、监理等单位使用。图集内容分为九部分，包括亲水平台、滨水栈道、观景平台、钓鱼台、游船码头、驳岸工程、水景工程、景观桥梁、通用构造等。每部分内容包括不同材料（包括木结构、钢筋混凝土结构、钢结构等）及不同式样的多种做法，并给出每种式样的平面、立面、剖面图、相关构造节点详图以及适用范围，方便选用。

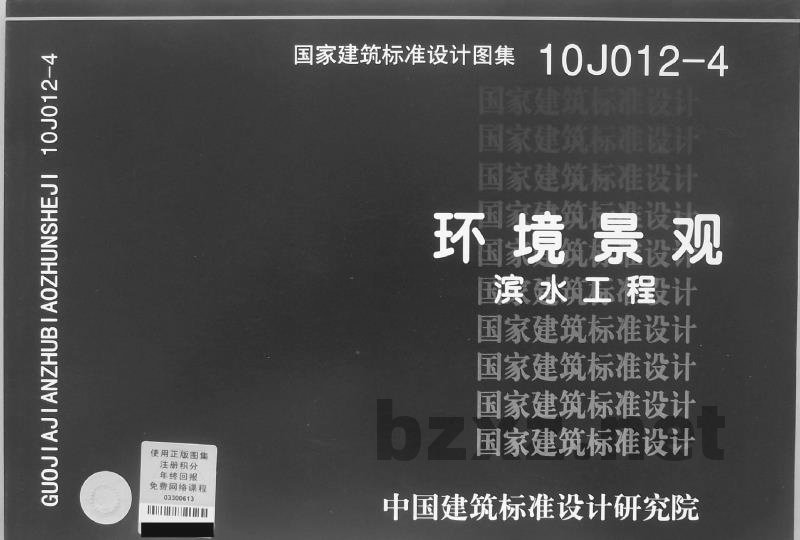

国家建筑标准设计图集 10J012-4
环境景观设计：滨水工程设计
主编单位：中国建筑标准设计研究院
批准部门：中华人民共和国住房和城乡建设部
批准文号：建质【2010】110号
实行日期：二〇一〇年九月一日

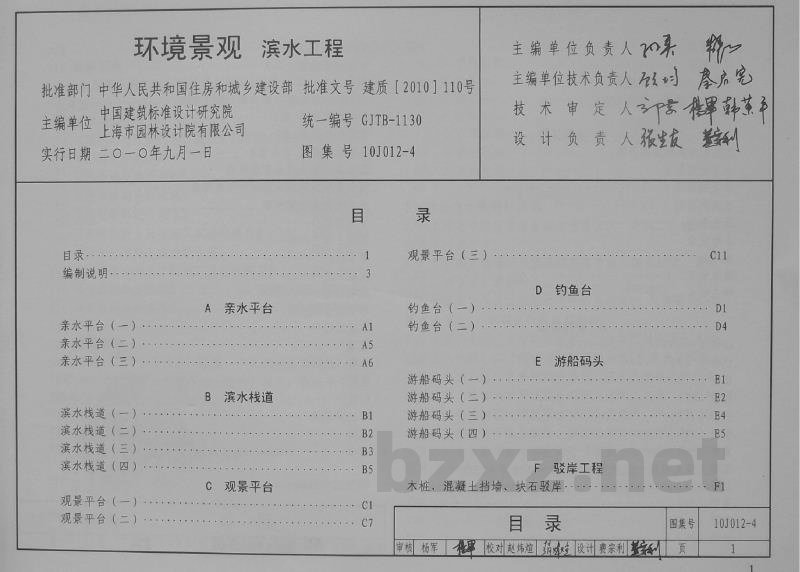

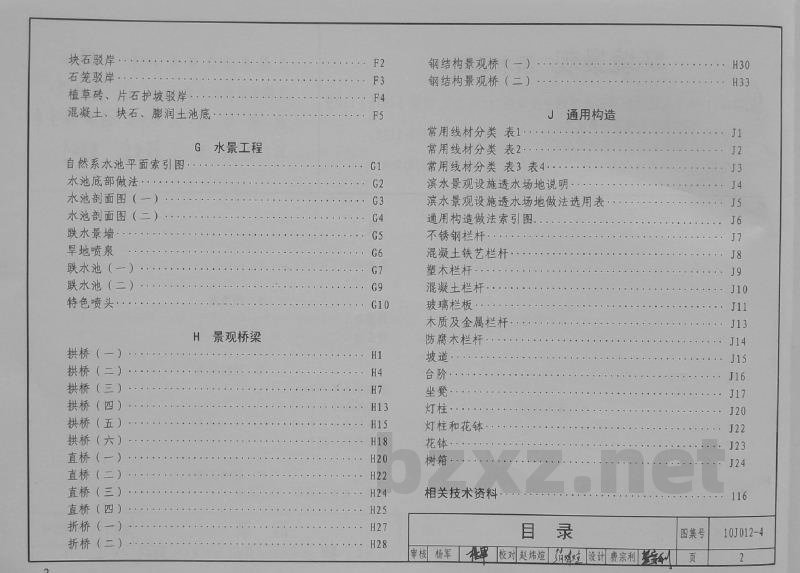

目录
A 亲水平台
B 滨水栈道
C 观景平台
D 钓鱼台
E 游船码头
F 驳岸工程（木桩、混凝土挡墙、块石驳岸、石笼驳岸、植草砖、片石护坡驳岸等）
G 水景工程
H 景观桥梁（拱桥、直桥、折桥、钢结构景观桥）
J 通用构造

1 编制依据
本图集是根据建设部建质【2002】156号《二〇〇二年国家建筑标准设计编制工作计划》中有关项目要求进行编制。

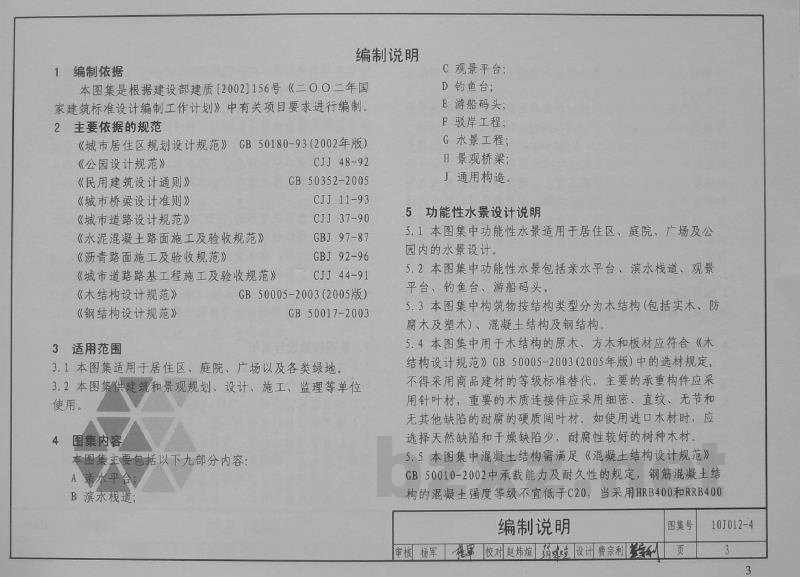

2 主要依据的规范
《城市居住区规划设计规范》GB50180-93（2002年版）、《公园设计规范》GB50352-2005、《民用建筑设计通则》CJJ11-93、《城市桥梁设计准则》CJJ37-90、《城市道路设计规范》GBJ97-87、《水泥混凝土路面施工及验收规范》GBJ92-96、《沥青路面施工及验收规范》CJJ44-91、《城市道路路基工程施工及验收规范》GB50005-2003（2005版）、《木结构设计规范》GB50017-2003、《钢结构设计规范》GB50017-2003。

3 适用范围
3.1 本图集适用于居住区、庭院、广场以及各类绿地。
3.2 本图集供建筑和景观规划、设计、施工、监理等单位使用。

4 图集内容
本图集主要包括以下九部分内容：
A 亲水平台；
B 滨水栈道；
C 观景平台；
D 钓鱼台；
E 游船码头；
F 驳岸工程；
G 水景工程；
H 景观桥梁；
J 通用构造。

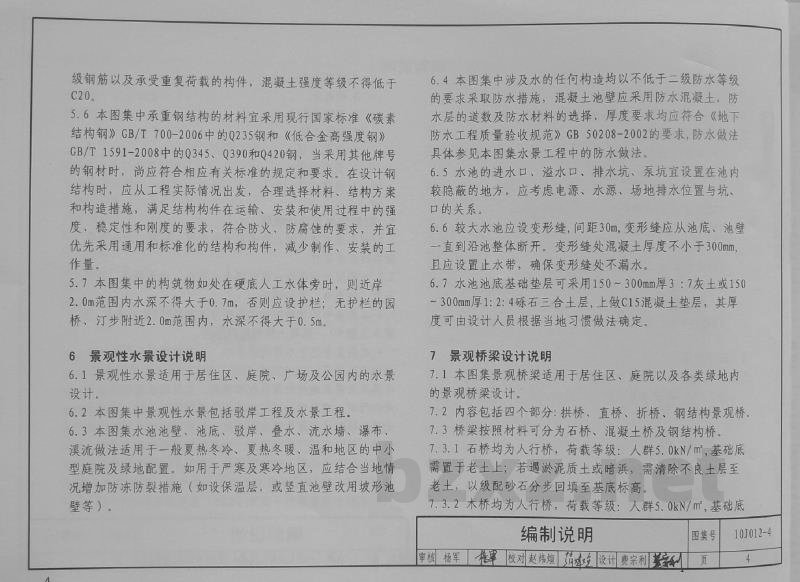

5 功能性水景设计说明
5.1 本图集中功能性水景适用于居住区、庭院、广场及公园内的水景设计。
5.2 本图集中功能性水景包括亲水平台、滨水栈道、观景平台、钓鱼台、游船码头。
5.3 本图集中构筑物按结构类型分为木结构（包括实木、防腐木及塑木）、混凝土结构及钢结构。
5.4 本图集中用于木结构的原木、方木和板材应符合《木结构设计规范》GB 50005-2003（2005年版）中的选材规定，不得采用商品建材的等级标准替代，主要的承重构件应采用针叶材，重要的木质连接件应采用细密、直纹、无节和无其他缺陷的耐腐的硬质阔叶材。如使用进口木材时，应选择天然缺陷和干燥缺陷少、耐腐性较好的树种。
5.5 本图集中混凝土结构需满足《混凝土结构设计规范》GB50010-2002中承载能力及耐久性的规定，钢筋混凝土结构的混凝土强度等级不宜低于C20，当采用HRB400和JRB400级钢筋以及承受重复荷载的构件，混凝土强度等级不得低于C20。
5.6 本图集中承重钢结构的材料宜采用现行国家标准《碳素结构钢》CB/T700-2006中的Q235钢和《低合金高强度钢》GB/T1591-2008中的Q345、Q390和Q420钢。当采用其他牌号的钢材时，尚应符合相应有关标准的规定和要求。在设计钢结构时，应从工程实际情况出发，合理选择材料、结构方案和构造措施，满足结构构件在运输、安装和使用过程中的强度、稳定性和刚度的要求，符合防火、防腐蚀的要求，并宜优先采用通用和标准化的结构和构件，减少制作、安装的工作量。
5.7 本图集中的构筑物如处在硬底人工水体旁时，则近岸2.0m范围内水深不得大于0.7m，否则应设护栏；无护栏的园桥、汀步附近2.0m范围内，水深不得大于0.5m。

6 景观性水景设计说明
6.1 景观性水景适用于居住区、庭院、广场及公园内的水景设计。
6.2 本图集中景观性水景包括驳岸工程及水景工程。
6.3 本图集水池池壁、池底、驳岸、叠水、流水墙、瀑布、溪流做法适用于一般夏热冬冷、夏热冬暖、温和地区的中小型庭院及绿地配置。如用于严寒及寒冷地区，应结合当地情况增加防冻防裂措施（如设保温层，或竖直池壁改用坡形池壁等）。
6.4 本图集中涉及水的任何构造均以不低于二级防水等级的要求采取防水措施，混凝土池壁应采用防水混凝土，防水层的道数及防水材料的选择、厚度要求均应符合《地下防水工程质量验收规范》GB50208-2002的要求。
6.5 水池的进水口、溢水口、排水坑、泵坑宜设置在池内较隐蔽的地方，应考虑电源、水源、场地排水位置与坑、口的关系。
6.6 较大水池应设变形缝，间距30m，变形缝应从池底、池壁一直到沿池整体断开。变形缝处混凝土厚度不小于300mm且应设置止水带，确保变形缝处不漏水。
6.7 水池池底基础垫层可采用150~300mm厚3:7灰土或150~300mm厚1:2:4砾石三合土层，上做C15混凝土垫层，其厚度可由设计人员根据当地习惯做法确定。

7 景观桥梁设计说明
7.1 本图集景观桥梁适用于居住区、庭院以及各类绿地内的景观桥梁设计。
7.2 内容包括四个部分：拱桥、直桥、折桥、钢结构景观桥。
7.3 桥梁按照材料可分为石桥、混凝土桥及钢结构桥。
7.3.1 石桥均为人行桥，荷载等级：人群5.0kN/m，基础底需置于老土上；若遇淤泥质土或暗浜，需清除不良土层至老土，以级配砂石分步回填至基底标高。
7.3.2 木桥均为人行桥，荷载等级：人群5.0kN/m，基础底需置于老土上；若遇淤泥质土或暗浜，需清除不良土层至老土，以级配砂石分步回填至基底标高。如需做桩基应另行设计。
7.3.3 混凝土桥均为人行桥，桥梁荷载等级应符合《城市桥梁设计荷载标准》CJJ77-98的要求。人行桥基础底需置于老土上；若遇淤泥质土或暗浜，需清除不良土层至老土，以级配砂石回填至河底标高。如需做桩基应另行设计。
7.3.4 钢结构景观桥为人行桥，荷载等级：人群5.0kN/m，下部结构见单体设计。

8 通用构造设计说明
8.1 适用于居住区、庭院、广场以及公园内的滨水工程设计。
8.2 内容包括三个部分：第一部分为常用滨水工程材料；第二部分为常用滨水工程构造做法，如护栏、台阶；第三部分为景观家具构造，如花钵、树箱、景观灯等。
8.3 铺装面材
8.3.1 应避免使用磨光面铺装面材。
8.3.2 应选择符合产品标准要求的材料。
8.3.3 应注意铺装面材的宽度与道路或广场的模数关系。
8.3.4 本图集中各铺装样式之间可做多种组合，宜灵活使用。
8.3.5 面材种类：透水型沥青混凝土、透水型水泥混凝土、砌块砖、花砖、天然材料（石、木等）、合成材料等。
8.3.6 本图集中透水型沥青混凝土、透水型水泥混凝土、合成材料只给出构造做法。
8.3.7 铺装面材的规格标注分为固定尺寸和规范尺寸两种。固定尺寸给出具体数值；规范尺寸以a、b、c代号表示，以表现形式给出材料规格的一般范围。铺装面材所标注的尺寸除特殊注明者外均含灰缝。
8.4 基层
8.4.1 机动车道与人行道承载负荷标准按支路等级计算执行，即设计荷载为汽车-15级，验算荷载为挂车-80。非荷载标准按人群荷载规定计算。
8.4.2 基层结构按全国公路自然区划分的一级区，划分为多年冻土、季节冻土和多年不冻土三个地带。

9 图集尺寸单位
本图集中除注明外，所注尺寸均以毫米为单位，标高以米为单位。
