02J102-2 框架结构填充小型空心砌块墙体建筑构造

本图集适用于全国不同气候区、抗震设防烈度6～8度及非抗震设防地区的框架结构填充轻集料混凝土小型空心砌块墙体的工业与民用建筑。本图集小型空心砌块的原材料是以水泥为胶结料，煤渣、陶粒、浮石、自然煤矸石等为粗骨料，加适量的掺合料、外加剂，用水搅拌经机械震动成型的轻集料混凝土小型空心砌块。本图集与02SG614《框架结构填充小型空心砌块墙体结构构造》配套使用。

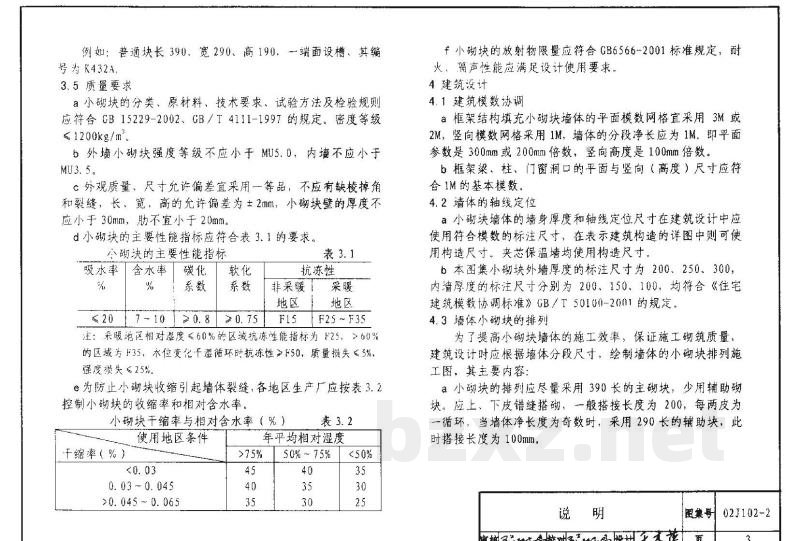

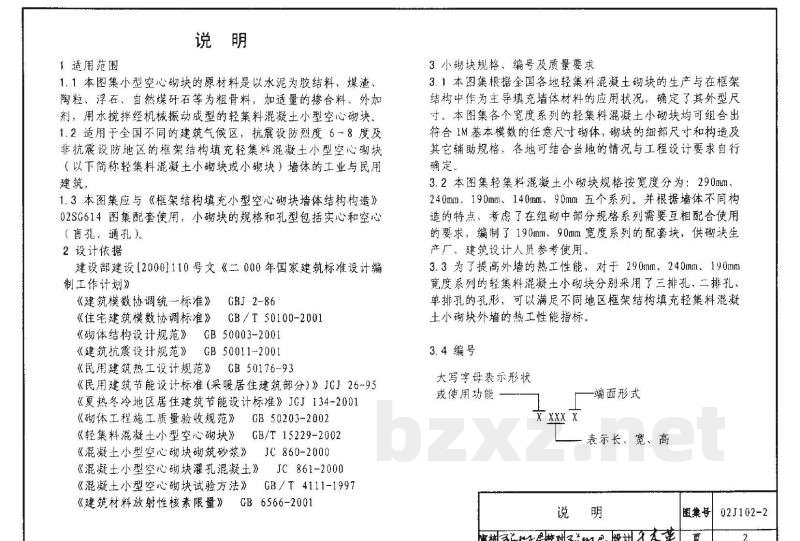

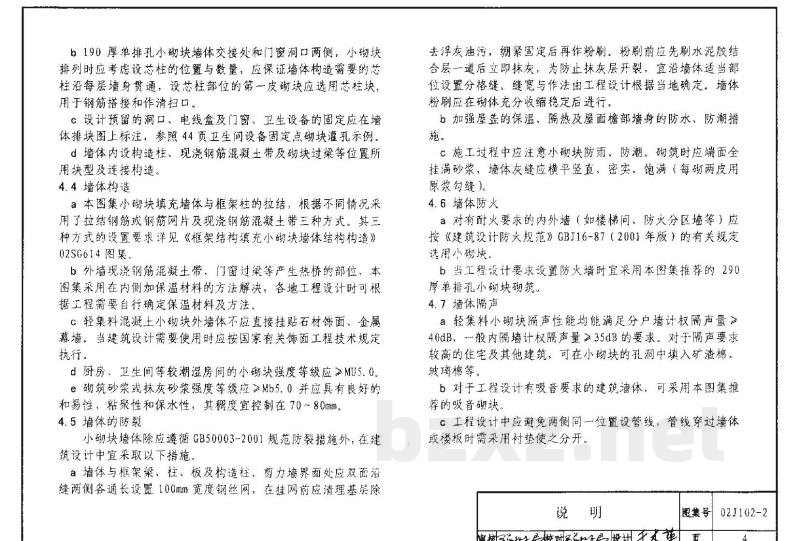

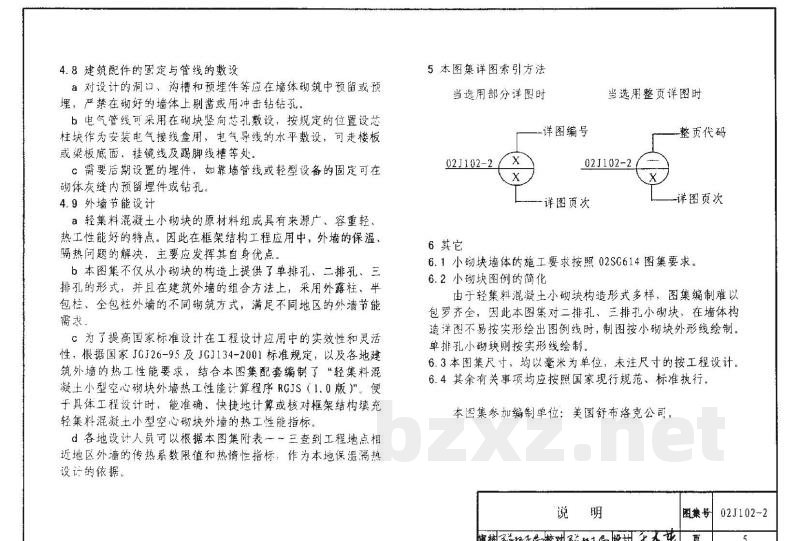

框架结构填充小型空心砌块墙体建筑构造 批准部门：中华人民共和国建设部 主编单位：中国建筑标准设计研究所 实行日期：2002年12月1日 图集号：GJBT-585 02J102-2 1 适用范围 1.1 本图集小型空心砌块的原材料是以水泥为胶结料，煤渣、陶粒、浮石、天然煤矸石等为粗骨料，加适量的掺合料、外加剂，用水搅拌经机械振动成型的轻集料混凝土小型空心砌块。 1.2 适用于全国不同的建筑气候区，抗震设防烈度6～8度及非抗震设防地区的框架结构填充轻集料混凝土小型空心砌块（以下简称轻集料混凝土小砌块或小砌块）墙体的工业与民用建筑。 1.3 本图集应与《框架结构填充小型空心砌块墙体结构构造》02SG614图集配套使用，小砌块的规格和孔型包括实心和空心（盲孔，通孔）。 2 设计依据 《二000年国家建筑标准设计编制工作计划》（建设部建设[2000]110号文）、《建筑模数协调统一标准》CBJ2-86、《住宅建筑模数协调标准》GB/T50100-2001、《砌体结构设计规范》GB50003-2001、《建筑抗震设计规范》GB50011-2001、《民用建筑热工设计规范》GB50176-93、《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95、《夏热冬冷地区居住建筑节能设计标准》JCJ134-2001、《砌体工程施工质量验收规范》CB50203-2002、《轻集料混凝土小型空心砌块》CB/T15229-2002、《混凝土小型空心砌块灌孔混凝土》、《混凝土小型空心砌块试验方法》、《建筑材料放射性核素限量》GB 6566-2001、GB/T 4111-1997。 3 小砌块规格、编号及质量要求 3.1 本图集根据全国各地轻集料混凝土砌块的生产与在框架结构中作为主导填充墙体材料的应用状况，确定了其外型尺寸。本图集各个宽度系列的轻集料混凝土小砌块均可组合出符合1M基本模数的任意尺寸砌体，砌块的细部尺寸和构造及其它辅助规格，各地可结合当地的情况与工程设计要求自行确定。 3.2 本图集轻集料混凝土小砌块规格按宽度分为：290mm、240mm、190mm、140mm、90mm五个系列。并根据墙体不同构造的特点，考虑了在组砌中部分规格系列需要互相配合使用的要求，编制了190mm、90mm宽度系列的配套块，供砌筑生产厂、建筑设计人员参考使用。 3.3 为了提高外墙的热工性能，对于290mm、240mm、190mm宽度系列的轻集料混凝土小砌块分别采用了三排孔、二排孔、单排孔的孔形，可以满足不同地区框架结构填充轻集料混凝土小砌块外墙的热工性能指标。 3.4 编号说明：大写字母表示形状或使用功能，端面形式XXXX表示长、宽、高。例如：普通块长390、宽290、高190，一端面设槽，其编号为K432A。 3.5 质量要求： a. 小砌块的分类、原材料、技术要求、试验方法及检验规则应符合GB15229-2002、GB/T4111-1997的规定。 b. 密度等级 $\le$ 1200kg/m³；外墙小砌块强度等级不应小于MU5.0，内墙不应小于MU3.5。 c. 外观质量、尺寸允许偏差宜采用一等品，不应有缺棱掉角和裂缝，长、宽、高的允许偏差为$\pm$2mm，小砌块壁的厚度不应小于30mm，肋不宜小于20mm。 d. 小砌块的主要性能指标： - 吸水率 $\le$ 20% - 含水率 7-10% - 碳化系数 $\ge$ 0.8 - 软化系数 $\ge$ 0.75 - 抗冻性：非采暖地区F15，采暖地区F25~F35；水位变化/湿循环时抗冻性F50（质量损失5%，强度损失$\le$25%）。 e. 为防止小砌块收缩引起墙体裂缝，各地区生产厂应按表3.2控制小砌块的收缩率和相对含水率： - 年平均相对湿度 >75%：干缩率 <0.03 - 年平均相对湿度 50%-75%：干缩率 0.03~0.045 - 年平均相对湿度 40%-50%：干缩率 0.045~0.065 - 年平均相对湿度 <50%：干缩率 >0.065 f. 小砌块的放射性限量应符合GB6566-2001标准规定，耐火、隔声性能应满足设计使用要求。 4 建筑设计 4.1 建筑模数协调：a. 框架结构填充小砌块墙体的平面模数网格宜采用3M或2M，竖向模数网格采用1M，墙体的分段净长应为1M。即平面参数是300mm或200mm的倍数，竖向高度是100mm的倍数。b. 框架梁、柱、门窗洞口的平面与竖向尺寸应符合1M的基本模数。 4.2 墙体的轴线定位：a. 小砌块墙体的墙身厚度和轴线定位尺寸在建筑设计中应使用符合模数的标注尺寸，在表示建筑构造的详图中则可使用构造尺寸。夹芯保温墙均使用构造尺寸；b. 本图集小砌块外墙厚度的标注尺寸为200、250、300，内墙厚度的标注尺寸分别为200、150、100，均符合《住宅建筑模数协调标准》GB/T50100-2001的规定。 4.3 墙体小砌块的排列：a. 排列应尽量采用390mm长的主砌块，少用辅助砌块。应上、下皮错缝搭砌，一般搭接长度为200mm，每两皮为一循环；当墙体净长度为奇数时，采用290mm长的辅助块，此时搭接长度为100mm。b. 190mm厚单排孔小砌块墙体交接处和门窗洞口两侧，应考虑设芯柱的位置与数量，并保证墙体构造需要的芯柱沿每层墙身贯通，设芯柱部位的第一皮砌块应选用芯柱块用于钢筋搭接和作清扫口。c. 设计预留的洞口、电线盒及门窗、卫生设备的固定应在墙体排块图上标注。d. 墙体内设构造柱、现浇钢筋混凝土带及砌块过梁等位置所用块型及连接构造。 4.4 墙体构造：a. 本图集小砌块填充墙体与框架柱的拉结可采用拉结钢筋、钢筋网片及现浇钢筋混凝土带三种方式。b. 外墙现浇钢筋混凝土带、门窗过梁等产生热桥的部位，宜在内侧加保温材料。c. 轻集料混凝土小砌块外墙体不应直接挂贴石材饰面或金属幕墙。d. 厨房、卫生间等较潮湿房间的砌筑强度等级应$\ge$MU5.0，砌筑砂浆或抹灰砂浆强度等级应$\ge$M5.0并应具有良好的和易性、粘聚性和保水性。 4.5 墙体的防裂：a. 墙体与框架梁、柱、板及构造柱、剪力墙界面处应双面沿缝两侧各通长设置100mm宽度钢丝网。b. 加强屋盖的保温、隔热及屋面檐部墙身的防水、防潮措施。c. 施工中注意小砌块防雨防潮，砌筑时端面应全挂满砂浆，灰缝应横平竖直、密实、饱满。 4.6 墙体防火：a. 有耐火要求的内外墙应按《建筑设计防火规范》GBJ16-87（2001年版）选用小砌块；b. 当工程设计要求设置防火墙时，宜采用290mm厚单排孔小砌块砌筑。 4.7 墙体隔声：轻集料小砌块隔声性能均能满足分户墙计权隔声量$\ge$40dB，一般内隔墙计权隔声量$\ge$35dB的要求。对于隔声要求较高的住宅及其他建筑，可在小砌块的孔洞中填入矿渣棉、玻璃棉等。a. 工程设计中应避免两侧间同一位置设管线，管线穿过墙体或楼板时需采用衬垫使之分开。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

02J102-2

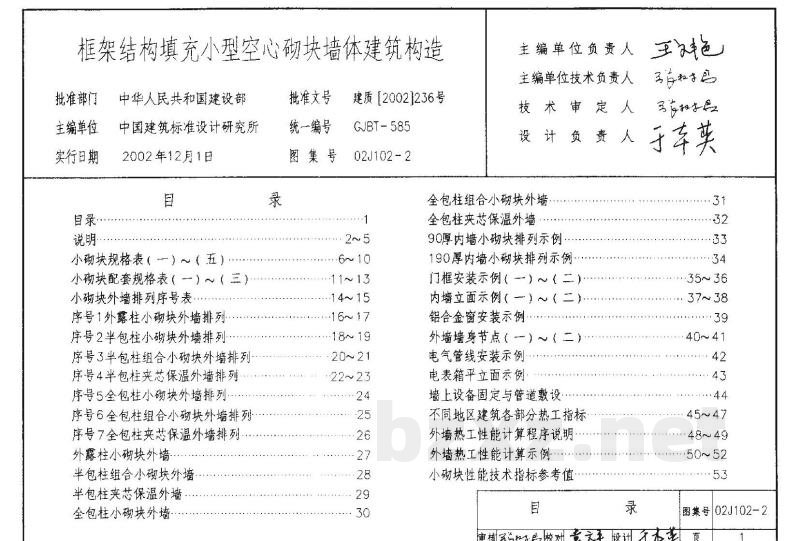

目录
说明
小砌块规格表（一）～（五）
小砌块配套规格表（一）～（三）
小砌块外墙排列序号表
序号1外露柱小砌块外墙排列
序号2半包柱小砌块外墙排列
序号3半包柱组合小砌块外墙排列
序号4半包柱夹芯保温外墙排列
序号5全包柱小砌块外墙排列
序号6全包柱组合小砌块外墙排列
序号7全包柱夹芯保温外墙排列
外露柱小砌块外墙
半包柱组合小砌块外墙
半包柱夹芯保温外墙
全包柱小砌块外墙
全包柱组合小砌块外墙
全包柱夹芯保温外墙
90厚内墙小砌块排列示例
190厚内墙小砌块排列示例
门框安装示例（一）～（二）
内墙立面示例（一）～（二）
铝合金窗安装示例
外墙墙身节点（一）～（二）
电气管线安装示例
电表箱平立面示例
墙上设备固定与管道敷设
不同地区建筑各部分热工指标
外墙热工性能计算程序说明
外墙热工性能计算示例
小砌块性能技术指标参考值
