13CG12-1 钢骨架膨石轻型板(参考图集)

13CG12-1《钢骨架膨石轻型板》国家建筑标准设计参考图适用于非抗震区和抗震设防烈度不大于8度（0.2g）地区的工业与民用建筑。钢骨架膨石轻型板主要由钢骨架、冷拔低碳钢丝网、膨石芯材组成，可与屋面檩条（或墙梁）连接，共同组成围护结构。具有轻质、承重、保温、隔热等特点。图集编制了钢骨架膨石轻型屋面板、网架板、天沟板和墙板。主要内容包括各种板型荷载选用、配套檩条（墙梁）选用、板型模板、连接构造详图等。

13CG12-1 钢骨架膨石轻型板 参考图集

组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
出版日期：2013年7月
ISBN：978-7-80242-875-1
实行日期：2013年6月1日

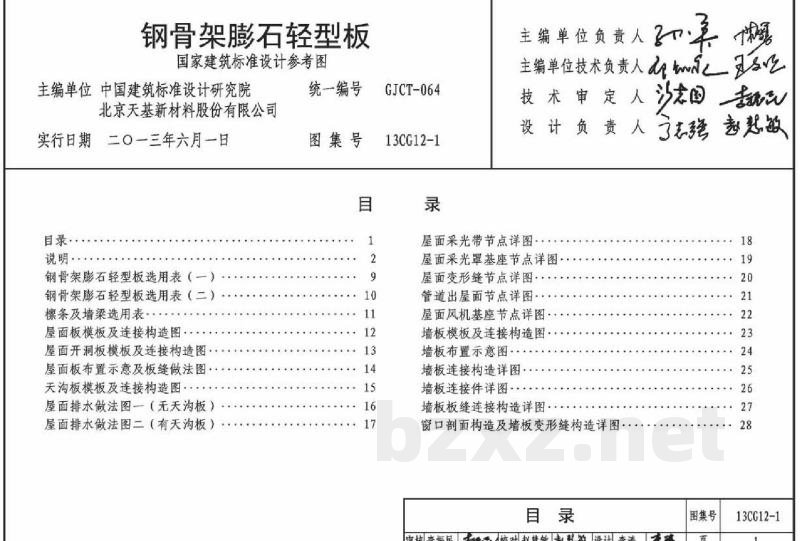

【目录】
说明
钢骨架膨石轻型板选用表
擦条及墙梁选用表
屋面板模板及连接构造图
屋面开洞板模板及连接构造图
屋面板布置示意及板缝做法图
天沟板模板及连接构造图
屋面排水做法图
屋面采光带节点详图
屋面采光罩基座节点详图
屋面变形缝节点详图
管道出屋面节点详图
屋面风机基座节点详图
墙板模板及连接构造图
墙板布置示意图
墙板连接详图
墙板连接件详图
墙板板缝连接构造详图
窗口剖面构造及墙板变形缝构造详图

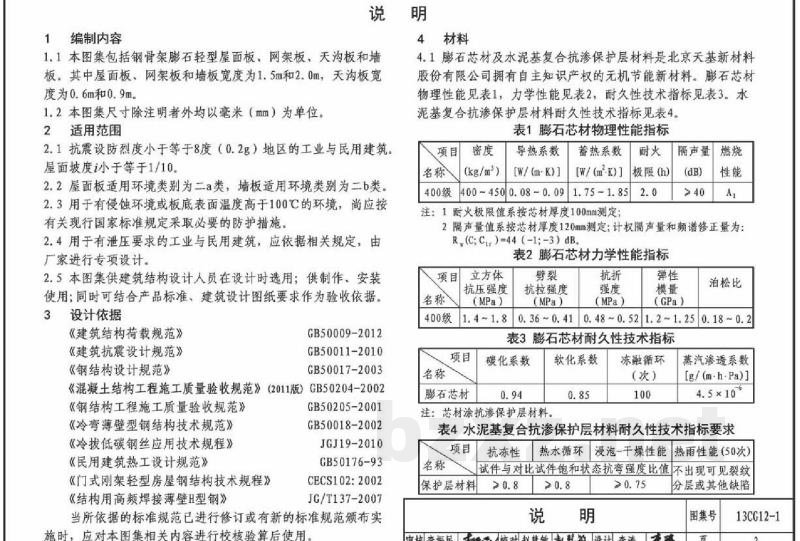

1 说明
1.1 本图集包括钢骨架膨石轻型屋面板、网架板、天沟板和墙板。其中屋面板、网架板和墙板宽度为1.5m和2.0m，天沟板宽度为0.6m和0.9m。
1.2 本图集尺寸除注明者外均以毫米（mm）为单位。

2 适用范围
2.1 抗震设防烈度小于等于8度（0.2g）地区的工业与民用建筑。屋面坡度小于等于1/10。
2.2 屋面板适用环境类别为IIa类，墙板适用环境类别为IIb类。
2.3 用于有侵蚀环境或板底表面温度高于100℃的环境，尚应按有关现行国家标准规定采取必要的防护措施。
2.4 用于有泄压要求的工业与民用建筑，应依据相关规定，由厂家进行专项设计。
2.5 本图集供建筑结构设计人员在设计时选用；供制作、安装使用；同时可结合产品标准，建筑设计图纸要求作为验收依据。

3 设计依据
《建筑结构荷载规范》 GB50009-2012
《建筑抗震设计规范》 GB50011-2010
《钢结构设计规范》 GB50017-2003
《混凝土结构工程施工质量验收规范》（2011版） GB50204-2002
《钢结构工程施工质量验收规范》 GB50018-2002
《冷弯薄壁型钢结构技术规范》 JGJ19-2010
《冷拔低碳钢丝应用技术规程》 CB50176-93
《民用建筑热工设计规范》 CECS102:2002
《门式刚架轻型房屋钢结构技术规程》 JG/T137-2007
《结构用高频焊接薄壁H型钢》

4 材料
4.1 膨石芯材及水泥基复合抗渗保护层材料是北京天基新材料股份有限公司拥有自主知识产权的无机节能新材料。

表1 膨石芯材物理性能指标（400级）
项目：密度 (kg/m³); 导热系数 [W/(m·K)]; 蓄热系数 [W/(m·K)]; 耐火极限 (h); 隔声量 (dB)
数据：400; 0.08~0.09; 1.75~1.85; 2.0; >40
注：1. 耐火极限值系按芯材厚度100mm测定；2. 隔声量值系按芯材厚度120mm测定。

表2 膨石芯材力学性能指标（400级）
项目：抗压强度 (MPa); 劈裂抗拉强度 (MPa); 抗折强度 (MPa); 弹性模量 (GPa); 泊松比
数据：1.4~1.8; 0.36~0.41; 0.48~0.52; 1.2~1.25; 0.18~0.24

表3 膨石芯材耐久性技术指标
项目：碳化系数; 软化系数; 冻融循环 (次); 蒸汽渗透系数 [g/(m·h·Pa)]
数据：0.94; 0.85; 100; 4.5×10⁻

表4 水泥基复合抗渗保护层材料耐久性技术指标要求
项目：抗冻性; 热水循环浸泡干燥性能; 热雨性能（50次）
要求：试件与对比试件饱和状态抗弯强度比值不出现可见裂纹；>0.8；>0.8

4.2 钢材
主肋：屋面板（包括网架板）墙板采用异型冷弯薄壁型钢，天沟板采用标准型冷弯薄壁型钢；端肋：采用冷弯薄壁槽钢；拉条：采用热轧钢板；加强肋：采用热轧钢板和角钢；擦条、墙梁：本图集采用高频焊接薄壁型钢。
钢材材质应满足《碳素结构钢》GB/T700-2006的要求；高频焊接薄壁型钢应符合JG/T137-2007的要求。选用钢材牌号均为Q235B，冷弯薄壁型钢强度设计值f=205N/mm²，热轧钢板及角钢强度设计值f=215N/mm²。

4.3 钢筋
4.3.1 钢骨架膨石轻型板受力筋、分布筋采用CDW550级冷拔低碳钢丝焊接网，其强度标准值为500N/mm²，抗拉强度设计值为320N/mm²。
4.3.2 预埋件、安装用连接件应采用碳素结构钢Q235B，锚筋采用HPB300钢筋。
4.3.3 焊条采用E43型，质量应符合GB/T5117-1995。
4.3.4 焊网要求：应采用自动焊网机并用电阻点焊的方式加工而成，质量满足JGJ18-2012的要求。

5 设计原则
5.1 建筑设计
5.1.1 钢骨架膨石轻型屋面板（包括网架板）墙板的标志尺寸（长×宽×高）为：(3000~4500)×1500×100 mm和(3000~4200)×2000×100 mm，设计时宜优先选用3000×2000×100 mm。
5.1.2 钢骨架膨石轻型屋面板、墙板在工程设计应用时，宜满足标准化、模数化要求。
5.1.3 钢骨架膨石轻型屋面板芯材标准厚度为100mm，可根据节能要求参照表5选用。

表5 钢骨架膨石轻型屋面板的热工性能指标
系统厚度 (mm)：40, 50, 60, 70, 80, 100, 120, 140, 160
传热系数 W/(m²·K)：0.92, 0.75, 0.62, 0.55, 0.49, 0.47, 0.43, 0.39, 0.33

5.1.4 钢骨架膨石轻型墙板芯材标准厚度为100mm，可根据节能要求参照表6选用。

表6 钢骨架膨石轻型墙板墙身的热工性能指标
系统厚度 (mm)：40, 50, 60, 70, 80, 100, 120, 140, 160
传热系数 W/(m²·K)：0.92, 0.75, 0.62, 0.55, 0.49, 0.47, 0.43, 0.39, 0.33

5.1.5 墙板接缝和门窗接口，应根据使用环境和使用年限要求选用合理的防水构造和防水密封材料。
5.1.6 钢骨架膨石轻型墙板内饰面做法按工程设计图要求。
5.1.7 雨篷和遮阳板与主体结构连接，连接做法应考虑墙面的整体性。
5.1.8 当建筑设计要求建筑外立面设外凸线条时，应采取措施保证外凸线条与墙板连接可靠。
5.1.9 屋面排水做法见本图集第16、17页：当采用虹吸排水时，应设置天沟。
