11CG13-1 11CJ26 房屋建筑工程施工工法图示（一）－外墙外保温系统施工工法（参考图集）

房屋建筑工程施工工法图示（一）

外墙外保温系统施工工法
国家建筑标准设计参考图

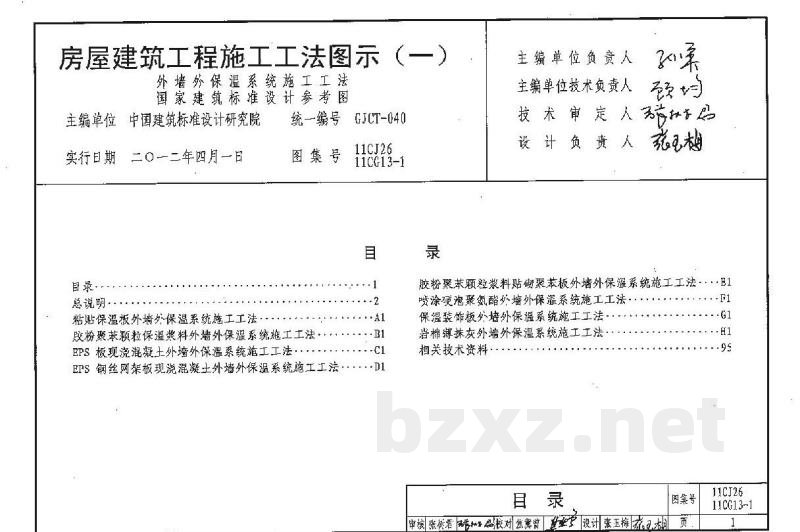

目    录

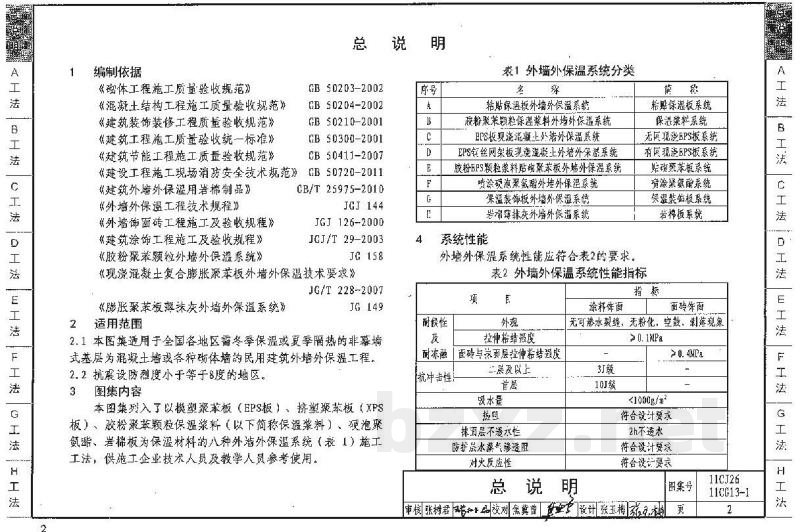

总 说 明

1 编制依据

表1 外墙外保温系统分类

2 适用范围

1. 2.1 本图集适用于全国各地区冬季需保温或夏季隔热的非膨胀式基层为混凝土墙或各种砌体墙的民用建筑外墙外保温工程。
2. 2.2 抗震设防烈度小于等于8度的地区。

3 图集内容

本图集列入了以模塑聚苯板（EPS板）、挤塑聚苯板（XPS板）、胶粉聚苯颗粒保温浆料（以下简称保温浆料）、硬泡聚氨酯、岩棉板为保温材料的八种外墙外保温系统（表1）施工工法，供施工企业技术人员及教学人员参考使用。

4 系统性能

外墙外保温系统性能应符合表2的要求。

表2 外墙外保温系统性能指标

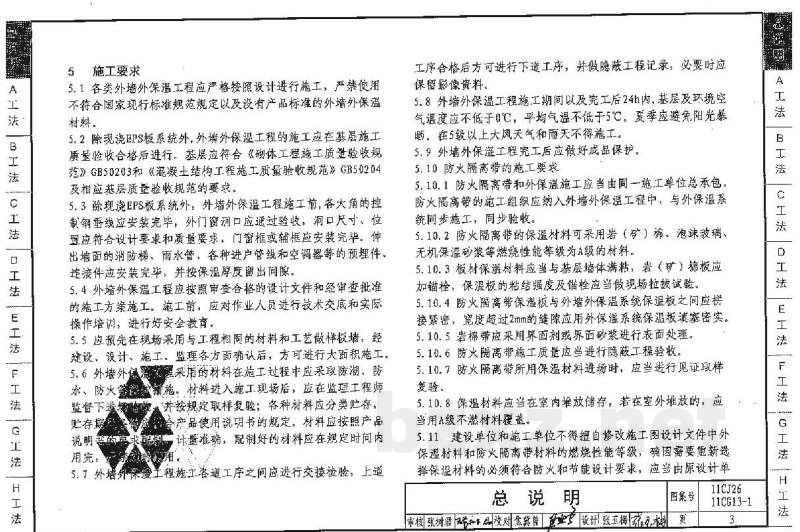

5 施工要求

5.1 各类外墙外保温工程应严格按照设计进行施工，严禁使用不符合国家现行标准规范规定以及没有产品标准的外墙外保温材料。

5.2 除现浇EPS板系统外，外墙外保温工程的施工应在基层施工质量验收合格后进行。基层应符合《砌体工程施工质量验收规范》GB50203和《混凝土结构工程施工质量验收规范》GB50204及相应基层质量验收规范的要求。

5.3 除现浇EPS板系统外，外墙外保温工程施工前，各大角的控制钢筋线应安装完毕，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和规范要求，门窗框或辅框应安装完毕。伸出墙面的消防梯、雨水管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并按保温厚度留出间隙。

5.4 外墙外保温工程应按照审查合格的设计文件和经审查批准的施工方案施工。施工前，应对作业人员进行技术交底和实际操作培训，进行好安全教育。

5.5 应预先在现场采用与工程相同的材料和工艺做样板墙，经建设、设计、施工、监理各方确认后，方可进行大面积施工。

5.6 外墙外保温工程采用的材料在施工过程中应采取防潮、防水、防水气等措施。材料进入施工现场后，应在监理工程师监督下现场检验，并按规定取样复验；各种材料应分类贮存，贮存期应符合产品使用说明等规定。材料应按照产品说明书的要求配制，计量准确，配制好的材料应在规定时间内用完。

5.7 外墙外保温工程各道工序之间应进行交接检验，上道工序合格后方可进行下道工序，并做隐蔽工程记录，必要时应保留影像资料。

5.8 外墙外保温工程施工期间以及完工后24h内，基层及环境空气温度不应低于0℃，平均气温不低于5℃。夏季应避免阳光暴晒。在5级以上大风天气和雨天不得施工。

5.9 外墙外保温工程完工后应做好成品保护。

5.10 防火隔离带的施工要求

5.10.1 防火隔离带和外保温施工应当由同一施工单位总承包。防火隔离带的施工组织应纳入外墙外保温工程中，与外保温系统同步施工、同步验收。

5.10.2 防火隔离带的保温材料可采用岩棉（矿）棉、泡沫玻璃、无机保温砂浆等燃烧性能等级为A级的材料。

5.10.3 板材保温材料应当与基层墙体满粘，岩（矿）棉被应加锚栓，保温板的粘结强度及锚栓应当做现场拉拔试验。

5.10.4 防火隔离带保温板与外墙外保温系统保温板之间应拼接紧密，宽度超过2mm的缝隙应用外保温系统保温板裁块塞密实。

5.10.5 岩棉带应采用界面剂或界面砂浆进行表面处理。

5.10.6 防火隔离带施工质量应当进行隐蔽工程验收。

5.10.7 防火隔离带所用保温材料进场时，应当进行见证取样复验。

5.10.8 保温材料应当在室内堆放储存；若在室外堆放的，应当用A级不燃材料覆盖。

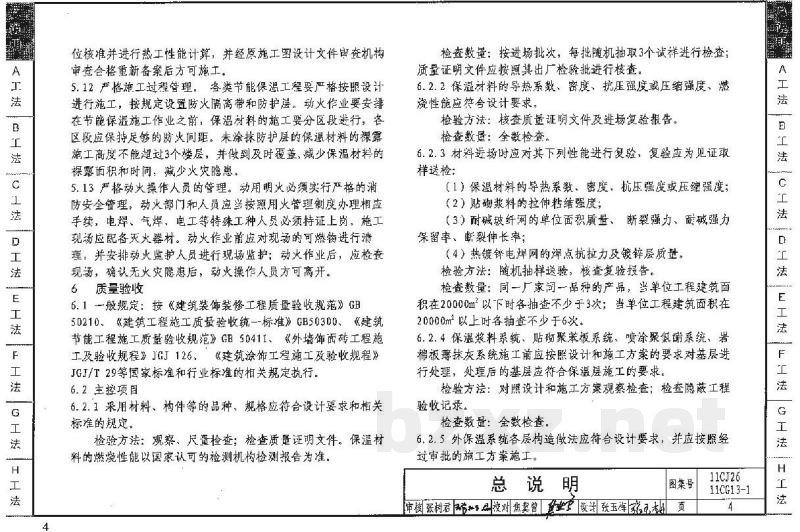

5.11 建设单位和施工单位不得擅自修改施工图设计文件中外保温材料和防火隔离带材料的燃烧性能等级。确因需要重新选择保温材料的必须符合防火和节能设计要求，应当由原设计单
