09CG11 09CJ18 钢框轻型屋面板（参考图集）

　　适用于室内正常环境（环境类别一），无侵蚀性介质和年平均相对湿度不大于75％的一般工业与民用建筑。　　图集编制了钢框轻型屋面板标准板选用表以及相关结构、建筑构造。　　钢框轻型屋面板由型钢边框、钢筋骨架、轻混凝土保温芯材、陶粒混凝土上下面层复合而成。具有轻质、承重、保温、隔热等特点。　　图集供建筑工程设计选用、施工安装使用。

国家建筑标准设计图集 09CJ18/09CG11 钢框轻型屋面板

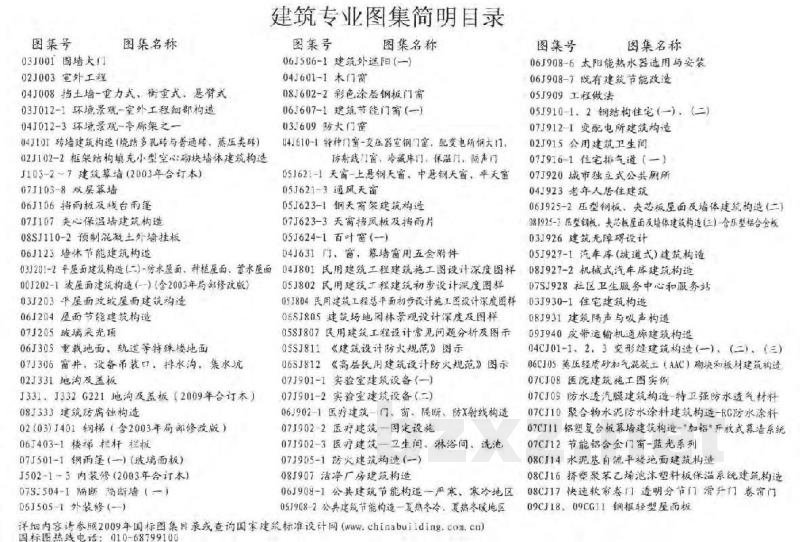

【建筑专业图集简明目录】
06J506-1 建筑外遮阳（一）
04J601-1 木门窗
08J602-2 彩色涂层钢板门窗
06J607-1 建筑节能门窗
03J012-1 环境景观-室外工程细部构造
04J012-3 环境景观-亭廊架
04J101 砖墙建筑构造（烧结多孔砖与普通砖，蒸压轻质砖）
02J102-2 框架结构填充小型空心砌块墙体建筑构造
07J103-8 双层彩钢板
06J106 挡雨板及檐口雨篷
07J107 保温墙建筑构造
08SJ110-2 预制混凝土外墙挂板
06J125 墙体节能建筑构造
04J801 民用建筑工程建筑施工图设计深度图样
03J201-2 平屋面建筑构造（含防水屋面、种植屋面、蓄水屋面）
03J203 平屋面改性防水屋面建筑构造
06J204 屋面节能建筑构造
07J205 玻璃柔光顶
06J305 重载地面、轨道等特殊地面
07J306 窗井、设备吊装口、排水沟集水坑
02J331 地沟及盖板
08J333 建筑防腐蚀构造
02(03)J401 钢梯（含2003年局部修改版）
06J403-1 楼梯栏杆栏板
07J501-1 钢雨篷（玻璃面板）
07J502-1~3 内装修（2003年合订本）
07J504-1 隔断/断墙（一）
07J505-1 外装修（一）
08J802 民用建筑工程建筑初步设计深度图样
08J804 民用建筑工程总平面初步设计施工图设计深度图样
06J805 建筑场地园林景观设计深度及图样
08J807 民用建筑工程设计常见问题分析及图示
08J811 《建筑设计防火规范》图示
08J812 《高层民用建筑设计防火规范》图示
07J901-1 实验室建筑设备
07J902-1 医疗建筑-门、窗、隔断、防X射线构造
07J902-2 医疗建筑-固定设施
07J902-3 医疗建筑-卫生间、淋浴间、洗池
07J904-1 防火建筑构造
08J907 洁净厂房建筑构造
06J908-1 公共建筑节能构造（严寒、寒冷地区）
06J908-2 公共建筑节能构造（夏热冬冷、夏热冬暖地区）
06J908-6 太阳能热水器选用与安装
06J908-7 已有建筑节能改造
07J912-1 变配电所建筑构造
02J915 公用建筑卫生间
07J916-1 住宅排气道（一）
04J923 老年人居住建筑
06J925-2 压型钢板、夹芯板屋面及墙体建筑构造（二）
08J925-3 压型钢板、夹芯板屋面及墙体建筑构造（三）-含压型铝合金板
03J926 建筑无障碍设计
05J927-1 汽车库（坡道式）建筑构造
08J927-2 机械式汽车库建筑构造
07J928 社区卫生服务中心和服务站
03J930-1 住宅建筑构造
08J931 建筑隔声与吸声构造
04J940 吊装机通廊建筑构造
04J01-1、2、3 伸缩缝建筑构造
06CJ05 蒸压轻质砂加气块（AAC）砌块和板材
07CJ08 医院建筑施工图实务
07CJ05 防水透汽膜建筑构造
07CJ10 聚合物水泥防水涂料建筑构造
07CJ11 铝塑复合板幕墙建筑构造
08CJ14 水泥基流平楼地面建筑构造
08CJ16 挤塑聚苯乙烯泡沫塑料板保温系统建筑构造
08CJ17 快速软帘、门、透明分节门、滑升门、卷帘门

【09CJ18/09CG11 钢框轻型屋面板 技术说明】

一、目录
【结构部分】
1. 钢框轻型屋面板标准板选用表
- 网架板：FZB3030、FZB4040
- 大型屋面板：PZB1560、FZB3060
- 大型屋面板：FZB1580、FZB1590
- 大型屋面板：FZB3080、FZB3090
2. 钢框轻型屋面板安装节点构造：
- 抗震节点构造
- 女儿墙节点构造

【建筑部分】
- 檐口、内天沟节点构造
- 屋面变形缝、板缝节点构造
- 天窗端壁板节点构造
- 上悬钢天窗侧板节点构造
- 中悬钢天窗侧板节点构造
- 电动采光排烟侧开型天窗侧板节点构造
- 屋面风机口节点构造
- 屋面通风管、承重支座、拉索座节点构造

二、编制依据
主要依据的规范、规程：
- 《建筑结构荷载规范》
- 《混凝土结构设计规范》
- 《建筑抗震设计规范》
- 《冷弯薄壁型钢结构技术规范》
- 《轻骨料混凝土结构设计规程》
- 《屋面工程技术规范》
- 《屋面工程质量验收规范》

三、适用范围
1. 室内正常环境（环境类别 I），无侵蚀性介质和年平均相对湿度≤75%的工业与民用建筑；
2. 抗震设防烈度小于等于8度的地区；
3. 构件表面工作温度≤100℃；
4. 供建筑工程设计选用、施工安装使用。

四、图集内容
钢框轻型屋面板及相关结构、建筑构造详图。

五、材料及性能
4.1 钢框轻型屋面板由型钢边框、钢筋桁架（或钢肋）、EPS轻混凝土保温芯材、陶粒混凝土上下面层（下面层内配冷拔低碳钢丝网，钢丝网外包裹玻纤网）复合而成，具有承重、轻质、保温、隔声等特点。
4.2 改性EPS轻混凝土保温芯材：
- 立方体抗压强度：0.7~0.8MPa；
- 表观密度：350~400kg/m³；
- 吸水率：≤8%；
- 导热系数：0.068~0.072W/(m·K)
4.3 陶粒混凝土：
- 立方体抗压强度：13.0~14.0MPa；
- 表观密度：1000~1200kg/m³；
- 导热系数：0.18~0.20W/(m·K)
4.4 钢框轻型屋面板标准板的传热系数≤0.75W/(m²·K)
4.5 型钢边框采用Q235B冷弯薄壁型钢。
4.6 钢筋桁架采用HPB25级钢筋，板底配筋采用冷拔低碳钢丝焊接网片。
4.7 钢框轻型屋面板芯板的耐火极限为1.5h。
4.8 钢框轻型屋面板标准板的空气隔声量>45dB。

六、设计
5.1 钢框轻型屋面板的安全等级为二级，结构构件的重要性系数为1.0。
5.2 承载力极限状态按照可变荷载效应控制的组合计算：
- 永久荷载分项系数：1.2
- 可变荷载分项系数：1.4
5.3 钢框轻型屋面板采用四角支承受力。
5.4 型钢边框最大挠度限值为
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

09CJ18 09CG11

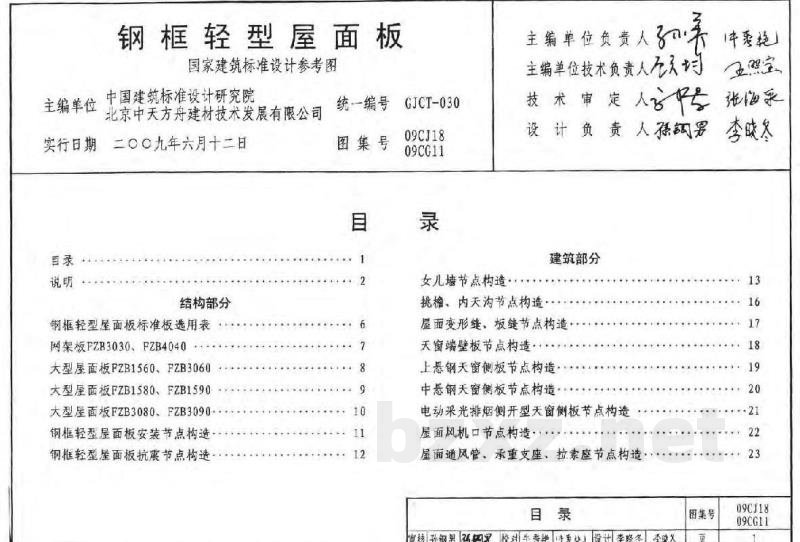

目录
说明
结构部分
钢框轻型屋面板标准板选用表
网架板FZB3030、FZB4040
大型屋面板FZB1560、FZB3060
大型屋面板FZB1580、FZB1590
大型屋面板FZB3080、FZB3090
钢框轻型屋面板安装节点构造
钢框轻型屋面板抗震节点构造
建筑部分
女儿墙节点构造
挑檐、内天沟节点构造
屋面变形缝、板缝节点构造
天窗端壁板节点构造
上悬钢天窗侧板节点构造
中悬钢天窗侧板节点构造
电动采光排烟侧开型天窗侧板节点构造
屋面风机口节点构造
屋面通风管、承重支座、拉索座节点构造
