08CG10 配筋混凝土砌块砌体建筑结构设计计算示例（参考图集）

　　08CG10《配筋混凝土砌块砌体建筑结构设计计算示例》国家建筑标准设计参考图集，适用于非抗震设计和抗震设防小于等于8度地区的多层及高层配筋混凝土砌块砌体结构的住宅建筑，其它民用与工业建筑均可参考使用。　　图集内容包括：局部配筋砌块砌体多层房屋，配筋砌块砌体剪力墙房屋，带有部分短肢墙的配筋砌块砌体剪力墙房屋，高层框支配筋砌块砌体剪力墙房屋，以不同结构类型的工程设计示例提供给设计人员，在配筋混凝土砌块砌体建筑工程设计中参考。　　本图集与03SG615《配筋混凝土砌块砌体建筑结构构造》国家建筑标准设计图集配合使用。

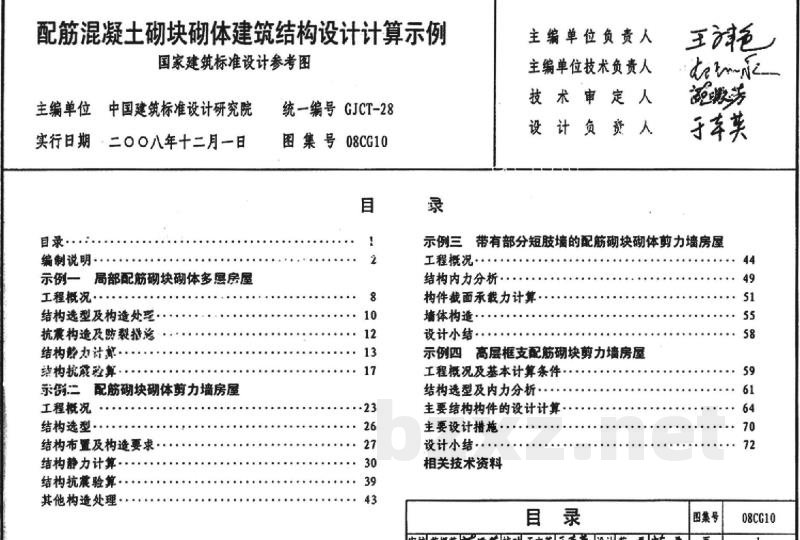

配筋混凝土砌块砌体建筑结构设计计算示例国家建筑标准设计参考图 主编单位中国建筑标准设计研究院实行日期·二00八年十二月一日目录· 编制说明· 示例一局部配筋砌块砌体多层房屋工程概况· 结构选型及构造处理， 抗震构造及防裂推落 结构静力计章。 紫构抗崴轻算 示例二配筋砌块砌体剪力墙房屋工程概况 结构选型 结构布置及构造要求 结构静力计算。 结构抗震验算·· 其他构造处理· 统一编号GJCT-28 图集号08CG10 目 8 10 12 13 17 ·23 26 27 30 39 43 录 主编单位负责人 主编单位技术负责人 技术审定人 设计负责人 王艳 te trnnz 滋瞰芳 手美 示例三带有部分短肢墙的配筋砌块砌体剪力墙房屋工程概况 结构内力分析· 构件载面承载力计算 墙体构造·· 设计小结· 示例四高层框支配筋砌块剪力墙房屋工程概况及基本计算条件 结构选型及内力分析 主要结构构件的设计计算 主要设计措施 设计小结·· 相关技术资料 目录 审树苑振芳美美校对于本美车美设计苑器图集号 页 44 49 51 55 58 59 61 64 70 72 08CG10 1 1设计原购 编制说明 1.1本图集提供的配筋混戴土础块动体建筑结构设计计算示例适用于非抗震设计和抗震设防烈度小于等于8度地区的多层及高层配筋混凝土砌块础体结构住宅建筑，其他民用建筑与工业建筑均可参照使用。 1.2配筋混凝土础块建筑结构设计计算示例作为《配筋混凝土砌块砌体建筑结构构造》03SG615的附册，包括了配筋混爆土砌块（以下简称M）结构体系的材料选择，建筑与结构的设计要点及结构体系不同类型工程设计计算示例（以下简称设计示例）：以介绍该类新型础体材料体系在建筑和结构设计上的特点，计算程序或步骤本图集的设计示例，在选择我国不同地域的RM试点建筑的基础上，以规范化和典型化的形式要求，逐一经修改、补充和完善而底的，握供给设计人员在RM建筑工程设计中参考。 1.3本设计示例应与国家标准设计图集《配筋混骤土砌块体建筑结构构造C3SG615和《混凝土础块系列块型》05SGG16既套使用，即在一般情况下，本示例仅给出与其不间或强端的构造和块型，而与其相同的构造和块型则为其组成部分而不加引用和重复 2设计依据 《砌体结构设计规范》 《建筑抗意设计规范》 《建筑结构荷载规范》 GB50003-2001 GB50011-2001（2008年版） GB50009-2001（2006年版） 《高层建筑混凝土结构技术规程》JGJ3-2002 《建筑工程抗囊设防分类标准》《建筑地基基础设计规范》 《建筑桩基技术规范》 《础体工程施工质量验收规范》《混凝土结构施工质量验收规范》CB50223-2008 CB50007-2002 JGJ94-2008 GB50203-2002 GB50204-2002 《混凝土小型空心磷块和混土砖砌筑砂浆》JC860-2008《混凝土致块（砖了码体用请孔混魔土》3砌体的材料选择及其防护 10861-2008 3.1应.搬据工程条件选用适合的码体材料及其组配。3.1.1础块应为普通混疑土或装饰混凝土承重砌块系列，强度等级不应小于MU10 3.1.2砌块砌筑砂浆应采用砌块专用砂浆（Mb××），砂浆的强度等级不宜低于Mb10，也不宜大于块体的强度等级。3.1.3砌体应来用专用灌孔混藏土（cb××），孔混凝土的强度等级宜为砌体强度等级的2倍，并不应低于1.5倍的块体强度等级和Cb20. 3.1.4砌体配筋应符合下列规定：1）钢筋宜采用HRB335，HRB400或RRB400级钢筋。2）砌体芯柱中的竖向钢筋直径不应小于虫1心，并不宜大于虫25. 3】动体水平配筋，当在世槽砌块时不宜大于2虫14或大于1虫20；当在灰缝时应采用机械成型的焊接网片，钢筋直径为中4一5，应乎焊加工。 编制说明 审核苑振芳棉芳校对于本英子茶设计苑嘉梵嘉图集号 页 08CG10 2 3.2砌体中的钢筋应有可靠的耐久性防护措施。3.2.1夹心境的连接钢筋网片，金属连接件以及局部灌孔矽体中的水平钢筋网片应做防脑处理：对安全等级为一级或设计使用年限大于50年的房屋，上述钢筋网片应采用重镀锌或其他等效的防质处理措施， 3.2.2钢筋的保护层厚度应符合下列规定：1）砌体孔槽内的竖向钢筋，从砌体内壁算起在室内正常环境下不小于20mm室外潮湿环境不小于30mm2灰维中钢筋外砂浆保护层不小于15mm，3）对安全等级为一级或设计使用年限大于50年的结构，钢筋的保护层厚度至少比上规定增加5mm4RM建筑设计要点 4.1建筑模数及建筑排块 4.1.1建筑模数要 1）坚向参数立为尝商的倍数或2M2）平面参数宜优先采用2M。 3培体 不应出现小 4.1.23 绘制培 包括： 位尺寸应使用符合模数的标注尺寸，且关荐造 设计时应根据工程设计确定的建筑模数，列平立面图和构造详图，其主要内容①砌体所涉及的所有块规格或块型尺寸、以及砌块的排列组合规则和相关内容. 门笛利口，过梁、窗台板（块），门窗固定动块预窗锚固件孔洞的位置及尺寸， ①电线管在墙体内的走向及位置，横穿墙体的孔洞配块及较大洞，槽的构违处理 ①墙体内宝向钢筋（芯柱钢筋）及水平钢筋或配筋带的位置，所用块型和连接构造。 ③各种功能动块，如预埋螺栓，预埋件砌块的布置，以及在砌块培上要求后安装的连接件处理措施等，③块墙体与周边构件，如楼屋盖，图梁，挑梁，梁，柱和境体的关系和连接等， 2）块型选用和组动及接要求： ①宜尽可能采用390mm长的主规格动块，290mm长的动块用于墙体净长为奇数的尺寸调整。②动块动体应分层对孔错维搭动，上下皮搭动长度不应小于90mm ①转角部位应采用平顶面全长码块。丁字墙和纵横墙十字交叉部位宜采用290mm长的劲块咬槎交错搭接，搭接长度不应小于90mm③芯柱部位动体的动块孔同必须上下责通，并应在设计需要灌孔位置的每层底部设置清扫孔砌块。编制说明 审核苑振芳妆美校对于本美于手美设计苑露磊图集号 页 08CG10 3 ③设置水乎配筋带的位置宜采用凹精或系梁砌块，在转角、丁字墙交叉的部位宜采用相应的配套块型，①清水墙体的端部应采用平顶面码块，过梁部位宜采用通孔系粱砌块。 ③应根据所选用的控制缝形式采用相应的块块型墙体内部不应设置各种带有压力的水，暖，燃气和蒸气管线，电线管应在墙体内上下贯通的砌块孔洞中设置，不得在墙体内水平设置。 @锚固螺栓的部位应采用Cb20混凝土灌实矽块孔洞4.2建筑装饰及建筑墙体防水。 4.2.1建筑装饰要求： 1）砌块建筑宜采用清水砌体建筑形式。当清水增面现浇混凝土外露时，应对其进行相应的建就处理，也可根据需要喷涂带颜色的硅码胶防水建筑涂。2）清水砌体的灰缝应厚质匀，颜色一致，灰缝颜色宜采用砂浆本色，如客变更应采用涂料描维的方法，而不宜：剔续另勾。 4.2.2清水增体防水要求： 1）清水外墙以及室内有防水抗渗要求的部位应采用抗渗砌块砌筑。 2宜用掺加适量惜水剂的砂浆矽筑，以加强其抗渗能力． 3）清水外墙面和有防水抗渗要求的墙面，灰缝缝形宜采用凹圆或V形缝，不宜采用平缝或凸圆形缝，4）宜在清水外墙表面喷涂透明有机硅涂料，以提高外墙防水，防尘性能。 5RM结构设计及构造要点 5.1结构体系。 5.1.1可根据建筑功能要求按下表选择适合的结构体系。表5.1.1结构体系一览表 建筑类型 单层及多层 高层 结构体系 RM柱，扶壁柱及RM墙，剪力墙 RM剪力墙、部分框支剪力墙 注：1.部分框支剪力墙系指底部RC柜支，上部RM剪力墙：按JGJ3-2002规程部分框支剪力墙规定 2.配筋花聚土砌块砌体简写为RM，钢筋混凝土简写为RC5.1.2高层及框支高层房屋的适用高度，最大高宽比及抗震横墙问距宜符合表5.1.2的规定。表5.1.2房屋的适用高度、最大高宽比及抗震横墙最大间距项次 房屋的适用高度（m） 房屋的最大高宽比 抗震横墙最大间距（血） 非抗震设计 60 6 18 抗震设防烈度 6度 54 s 15 7度 45 4 15 8度 30 3 11 注：底部RC框支，上部RM剪力墙：应按JGJ3-2002规程部分柜支剪力墙规定5.1.3RM结构的抗震等级可按表5.1.3的规定执行，编制说明 图集号 审核苑振芳医美校对于本美美设计苑嘉就嘉08CG10 4 结构类型 表5.1.3抗麗等级的划分 设防烈度 6 配筋动块高度（） 体剪力境 抗震等级 <24>24 四 三 7 ≤24>24 三 注：1.对于四级抗震等级，除本规定外均按非抗震设计。8 <24 >24 2.底部RC框支，上部RM剪力墙房屋及楼、电梯问的抗震等级宜按表中规定提商一级，若已为一级时，取一级，5.1.4楼屋盖结构体系选择： 1RM高层建筑宜选用现混土楼屋盖。2）设防烈度小于7度，12层以下的RM建筑可采用装配体式混凝土楼屋盖 3）底部RC框支，上部RM勇剪力墙的建筑，C柜支层（包括转换层）应来用现浇混旗土楼盖，4装配整体式提屋的孩刻根问及支座处应有可靠的连接构造，以保证送层证的整体性和传递剪力的能力。5.1.5荐码选型：建筑基础选型应根据地质条件，建筑类型，结构体系、待菜情范，有无地下室及使用情况和施工条件等，进行综合分 5.2结构布 5.2.1 1 规则、 纳的一个独立结构单元内，其平面宜简单，2）平面长度不宜过长，突出部分长度宜减小，凹角处宜采取加强措施：结构的长宽比（L/B）及突出部分的长度宜符合JGJ3-2002第4.3.3条的规定3）剪力墙的布置尚应符合下列要求：①单片剪力墙的长度不宜大于m，②同一轴线上的剪为过长时，宜设维或洞口，可采用楼板（不设过梁，或连梁分成若干个墙段，每一个墙我相当于独立的剪力墙，培段的高宽比不宜小于241RM建筑的伸缩和防度缝应按GB50003第6.3.1条，CHE50011第7.1.7和JCJ3第4.3.9，4.3.10条的规定5.2.2竖向布置要求： 1）剪力墙应在整个建筑物的竖向均匀连续设置，使其竖向体型尽量规则，均匀，避免过大的外挑和内收，结构的侧向刚度宜逐渐变化，相邻层侧向刚度比应符合有关规范的要求。2）顶层取消部分剪力墙而设置大房间时，其余的剪力墙应在构造上予以加强。 3）底部取消部分剪力培时，应设置转换层，转换层的处理应符合本说明第5.2.3条的规定。4）剪力墙的制口宜上下对齐，成列布置，使其形成明确的墙肢和弱连染。 5）剪力墙相邻口之间以及洞口与墙边缘之间应避免承重小墙肢，其间距不宜小于1000mm，编制说明 图集号 申楼苑振芳#美校对于本美手美设计苑露就页 08CG10 5 6为避免剪力墙的刚度突变，应考虑下列两种情况①当需要在混凝土墙上砌筑配筋混凝土砌块墙时，两种墙体的厚度与材料强度等级宜相同，②砌体的强度和灌孔率随房屋竖向宜逐渐变化，5.2.3底部框支上部RM剪力墙的结构布置要求：1）底部大空间剪力墙结构，其转换层及以下的结构宜采用钢筋混凝土结构。 2）落地钢筋混凝土剪力墙和筒体底部培体的构造应符合JCJ3-2002的有关规定。 3）转换层上下部结构的侧向刚度比应符合下列规定：①底部大空间为1层时，上下层结构等效剪切刚度比y宣接近1：非抗毫设计时，不应大手3：抗载设计时，y不应大于2。 ②底部大空间层数大于层前，其转换层上下部结构的等效侧向剧废比Y宜袭近1：非抗囊设计时，Y不应大于2：挑系设计时，y不应大于1.33当转换居设置在3层及3层以上时，其楼层侧向刚度尚不应小于相邻上下楼层向刷度的60%，④结构等效剪切刚度比y和等效侧向刷度比Y：应按JGJ3-2002附录E的规定计算， ③框支层周围楼板不应错层布置，③落地剪力墙和筒体的洞口宜布置在墙体的中部。①框支剪力墙转换梁上一层墙体内不宜设置边门洞，不宜在中柱上方设门洞。 ③长矩形平面的落地剪力墙间距L宜符合下列规定：非抗震设计：L<3B且L<36m 抗震设计：底部为1~2层框支层时，1<2B且<24m。底部为3层及3层#上寸，11.5B且L≤20m，其中B为楼盖宽度。 ?落地剪力请与相邻柜支柱的距离，12层框支层时不宜大于12m，3层及3层以上框支层时不宜大于10m5.2.4结构分析计算原则 1）高层RM建筑结构应进行重力荷载，风荷载或地震作用下的内力分析，荷载效应和地震作用效应组合应按JGJ3-2002的有关规定确定。 2高层RM建筑结构的内力和位移可采用线弹性分析方法，即结构或构件的刷度不折减。 3）高层RM房屋的基本自振周期可采用下列方法确定：①当房屋的重量和刷度沿高度分布比较均匀时，其自报周期7可按下式计算： T =1. 7U. (5.2.4-1) 式中听一结构单元顶点的假想位移（m），即将集中在各楼层的重力荷载G视作水平荷载，计算得到的结构顶点的侧向位移. 编制说明 图集号 审核苑报芳教芳校对于本英于手美设计苑磊就嘉页 08CC10 6 采用计算机计算结构自振周期时，也应考虑非承重墙的影响，在结构位移计算时可不考虑此影响。②简化计算时结构的自振周期也可根据剪力墙数量多少和填充墙情况，按下列公式估算：抗震墙间距较窑（3m左右）时：T, =0.055n(s) (5.2.4-2) 抗震墙间距6m左右时，应采用下列公式中较小者：Ti-0.065n(s) 或=0.02(3.2)3/4(s） 式中0一结构层数； (5.2.4-3) (5.2.4-4) 一结构自室外地坪至建筑物榜口的商度。4）高层M结构的内力和位移计算应特合下列规定：①由于RM结构的特点，在结构内力和位移计算时宜选用专用软件，当采用其他软件时应考虑因结构材料参数的转换对计算结果的影响， ②高层RM剪力端结构及框支结构的内力和位移分析可采用RC实力境结构和RC框支结构相同的方法，但应采用RM结构相 ?高恩 A b.高 参教和指标。 构的稳定，倾覆验算及水平位移限值宜符合下高度范围内，且高宽比小于等于5时，可为整体稳定验算和抗倾履验算。书的水平位移限值，在风荷载和地震作用下的层位移角分别不宜大于1/1100和1/10005.2.5高层RM剪力培结构的一般剪力墙构造应符合CB50003，GB50011的有关规定：当来用RM短肢剪力培时应满足下列要求： 1当满足承载力和变形要求时，最大适用高度可按表5.1.2的规定采用。 2）抗震设计时，短装剪力培的抗震等级应比表5.1.3的规定提高一级采用，配为一级时不再提高，3）抗震设计时，各层短肢剪力墙在重力荷载代表值作用下产生的轴力设计值的轴压比，抗震等级为一，二，三级时分别不宜大于0.5.0.6和0.7：对无翼缘或端柱的一字形短肢勇剪力培其轴压比限值相应降低0.1.4）抗震设计时，除底部加强部位按相关规范规定调整剪力设计值外，其他各层的短肢剪力墙的剪力设计值，一，二级抗震等级宜分别乘以增大系数1.4、1.2.5抗震设计时，短肢剪力墙的全部纵向钢筋的配筋率，底部加强部位和一般部位宜分别控制在0.8%和0.6%（即相当每孔配置1Φ20或1Φ18钢筋），6）7度和8度抗震设计时，短肢剪力墙宜设翼缘.一字形短肢剪力墙平面外不宜布置与之单侧相交的楼面梁，7）无翼墙的短肢剪力培当轴压比大于0.6时，应沿墙长设置约束箍筋。 注：短胶剪力墙是指墙肢裁面高度与厚度之比为5一8的剪力培，对M短肢剪力培购在标注尺寸1000一1600mm范图内L形，T形，十宇形等多肢墙靓面的长妞肢性质由较长一肢确定。编制说明 图集号 审核苑振芳妆芳校对于本美于美设计苑范磊页 08CG10 7 工程概况及设计参数 1.1工程概况 示例一局部配筋砌块砌体多层房屋本工程为7层砌块住宅，其中底层为库房，层高为2.4m，2～5层为标准层，层高为2.8m，顶层为阁楼层，建筑平面为矩形，长36.77m，宽10.37m，主开间分别为4.4m和3.4m。建筑总高度为20.295m（阁楼屋脊），建筑面积为2783.1m2（见图1-1，1-2）。结构外墙节能50%，采用装饰础块夹芯墙，中4网片间距400mm拉结，内墙采用190mm厚混凝土承重块墙体，承重砌体材料从底层至顶层，砌块MU10，砂浆Mb10，灌孔混凝土Cb20。楼屋盖为现浇钢筋混凝土结构。基础为RC条形基础（局部为RC独立基础），地基采用CFG（水泥粉煤灰碎右复合地基）桩处理的复合地基，20.295 16.400 13.600 10.800 2 8.000 5.200 2.400 ±0.000 -0.150 5686 182 8 080 0080 图1-1 建筑立面图 示例一 工程概况 审核于本英于车美校对苑振芳医牌美设计苑嘉范壶图集号 页 08CG10 8 E D C B A 00b 0086 bot 008 LSE S 185 189 ② ④ ③ 2000 2800 3000 库房 库房 车库 ±0.000 V 府房 库房 警房 0.150 4400 ? 2600 王 天 2600 ③ 7 2800 库房 库房 9 3670 2000 3000 库房 库房 库房 4400 ? 一层 图1-2 车库 3400 3000 室 巴藏3 ③ 2000 ea a 2800 厨房 餐厅 E 萨型 野室 3400 36770 ? @ 丰 建筑平面图 客厅 2.400 4400 ? 示例一 2600 书房 2600 ? 2800 厨房 M 8 @9 2000,3000 185 Aa 餐厅 驴型 客厅 4400 ? 二层及以上 卧室 丝 卧室 l185 3400 ? 工程概况 00b 008 bob 008t BLLI 图集号 申楼于本美美校对苑振芳关设计苑器托卖贡 E C 08CG10 9 1.2设计参数 1.2.1按《砌体结构设计规范》GB50003（简称《砌体规范》）本工程施工质量控制等级为B级，结构安全等级为二级，设计使用年限为50年。 1.2.2本工程抗震设防烈度为7度，设计基本加速度为0.1g+设计地震分组为第一组。 1.2.3根据勘察单位提供的该场地地基报告，场地类别为II类，场地特征周期值为0.35s，冻土最大速度为0.5m2结构选型及构造处理 本工程著重在满足传统框架结构建筑功能（平面布局：空间分隔，管线安设）条件下，充分利用砌块材料的特点和优势，在结构布置，墙体选择，无筋砌体。配筋砌体的合理结合和运用，以及地基处理，基础类型等方面作了较入的探讨。 2.1结构承重体系 结合砌体结构的持点，读工程主要为横墙承重结构，由于建筑功能要求，施层作为车库或住户储存用房，因此纵向承重墙体的设置受到较多限制。本设计在底层纵向中轴线（B）位置设置了一适RC柜架，并设置局部配筋体，以解决纵向刚度偏弱或抗震承载力不足的问题，其余均为设置芯柱的砌块承重墙体。 2.2配筋砌体的应用 2.2.1《建筑抗震设计规范》GB50011（简称《抗囊规范》）中的多层砌体结构（含砌块结构）属无筋砌体或约束砌体结构：如纵向墙的刚度，墙体局部尺寸的限值要求均难以处理，本工程针对无筋和配筋础块砌体结构的共性和特点，在应用原理和构造上取得一致，并很好地用于结构设计中。2.2.2凡不满足墙体局部尺寸限值的承重墙体按配施砌块础体的约束区要求进行设计和构造处理，1）《抗度规范》第7.4.17.4.2亲规定的芯柱设置部位及配筋要求，已基本满足砌体规范》第9.4.11条和第10.4.12条设置边缘构件或约束区的条件，2）在《抗准规范》第7.1.6条规定：当房屋的局部尺寸不能满足时可采用增设构造柱等措施。本工程多层混凝土砌块结构采用了在约束区增强概念。①接轴压比的天小，确定药束区的配筋（竖筋及约束钢筋）， 当轴压比小于0.5f时，约束区的尺寸限值按《砌体规范》第9.4.11条的规定确定，竖向芯柱钢筋应按《抗震规范》第7.4.1及7.4.2条的规定设置，约束钢筋按构造设置中4@200拉结网片。该网片在无筋砌块砌体的部位为中4@400，即对网片的局部加密，以增强节点处灌芯砌体的横向拉结整体性。③当轴压比大于或等于0.折时，该约束区应按《砌体规范》第10.4.12条规定，设置纵向钢筋和约束钢筋（箍筋）：纵向芯柱钢筋的直径按抗震规范》和《砌体规范》中的大者采用。 示例— 结构选型及构造处理 图集号 审核于本英子手美校苑振芳阅赚芳设计苑磊苑页08CG10 10 ④无论多层块码体房屋，还是配筋块码体房屋规定的应设置芯柱加强的部位，均展于100%准实的砌体，二者除在水平钢筋设胃有所区别外，在体砌筑材料性能上也基本相同或相近，这是共性，即不存在所请约束区的刚度突变问题，另外，与设置造柱砌体相比，它更符合砌块结构的特点，不需另支模板，施工效率高，还可采用清水墙体， 2.2.3用配筋体增强无筋砌体墙段.1）对结构中某一墙段由无筋墙体改为配筋砌体，以提高墙段在多层砌体房屋纵向抗意验算时的不足，本工程采用了这种局部增强的办法，效果较显著。2）对大开问砌块房屋或较高烈度的础块结构，当采用无筋砌体结构承载力不足，无其是抗囊承载力验算欠缺较大时，可根据要将无筋砌体墙的大部分或全部改用配筋础体，这样做在础块结构中非常方便，仅哥按《砌体规范》第9、10章的有关规定进行设计，在抗囊验算时，多层配筋砌块建筑可来用抗衰等设为四您。 3来用配动体增强无筋砌体墙段，或用配筋体取代：，部分无筋矽体 不会对结构产生较大刚度突变，且对整个结构的层知度影响很小，当采用钢筋混凝土墙增强或取代部分砌休 突变或 且对孔 两齿弹性模量相差较大，则存在刚度用收砌体规范第3.2.5条，单排孔孔刮体与非灌孔体的弹性模量之比为：02 F1700 当采用C20混凝土墙时，E。-2.55×10MPa，非灌孔砌块体按MU10，Mb10，f-2.79，其二者弹性模量之比为：E_2.55x10* -5. 4 E1700×2.79 可见配筋体弹性模量较低或脚度较小，动力反应也较小，这也是配筋础块砌体结构的优势之一，2.2.4配筋块闭体在墙案上的应用在《础体规范》第7.3.2条中规定了配筋砌块砌体墙架，而对于配筋砌块砌体墙梁，由于托梁上的材料组成和配筋形式，之梁两端的约束区或边缘构件，顶部顶梁形成的深梁，其整体性要比无筋础体墙梁好得多，且配筋砌体材料和托梁混凝土二者比较接近，其共同工作性能和受力机理更类似于钢筋混發土深梁，根据托梁高跨比对墙梁承载能力的影响，托梁高度可以从1/10降低到1/17，承载力不会产生明显降低。因此墙梁可按混凝土深梁的设计方法进行承载力的计算，与无筋砌体墙梁相比：配筋砌体可以减少托的截面高度（砌体规范，抗规范规定，托梁高跨比h/1>1/10），这样配筋码体墙梁的托梁断面仅需按施工阶段的要求进行设计，不仅给设计带来方便，也使底层的净空增大，降低层高，将产生较好的社会和经济效益。 本工程墙染按《砌体规范》第7.3节的规定设计，基于增柔上的荷载较小，托染上采用配筋础块砌体，主要目的是提高二层中问纵墙的抗震能力，便该墙粱具有更商的可靠度，示例— 结构选型及构造处理 图集号 申楼于本英子车芸校对苑搬芳成美美设计苑嘉豪页08CG10 11 3抗囊构造及防裂措施 针对该工程建筑布局要求，结合砌块结构特点，提出综合性构造措施。 3.1抗震构造措施 3.1.1芯柱布置应按衣抗震规范》第7.4.1、7.4.2条的规定设置。对7度7层房屋芯柱钢筋直径为虫14。3.1.2混凝土图梁考虑砌块模数要求，以及为加强建筑整体刚度，采用现浇楼盖且层层设置圈梁，配筋4虫12，箍筋中6@200。外墙按建筑要求加大断面及配筋。3.1.3采用局部配筋砌块砌体增强矽体的整体稳定性和承载能力，解决一般无筋砌体在抗震构造或承载力验算不易满足的难题。 3.1.4局部RC柱及由RC托染与RM组成的培染联合应用，既能保证结构安全可靠，文满足建筑功能要求。3.2防裂构造措施 3.2.1针对混避土独块干纳位教大的问题，砌块建筑设计的侧重点更多地丧现在其抗裂和防裂的措施上，本工程采用抗裂概念设计，构造措施与抗震构造措施相结合，形成一个刚柔结合的药束矽体结构体系。 1）《体规范》第6.3.1条规定，混凝土础块房屋最大伸缩缝间距为0.8倍烧结砖砌体房屋的数值，现浇楼，屋盖有保温，则为0.8×50=40（m），本工程体型较小，长为36.77m，故未设结构伸缩线。 2）外墙开多，如（轴，底层为门，以上多为大的落地门窗、墙段长度短，墙体干缩变形小，即使产生变形，这种多利墙体能起到调节变形的能力：D轴墙体的门窗润口虽较小些，但墙体局部窦出，降低或减少了沿（D）轴方向的变形3外墙为夹芯保温墙体，针对夹芯墙的拉结构造蒂要及墙体的抗裂需要，采用连续焊接网片配筋，整向每隔2皮设置3中4网片，使体含钢率0>0.033%，从面达到满足抗裂和抗震延性的基本要求（图1-3）。 钢筋网片 FW-1@200 185 0 500 500 图1-3钢筋网片布置 ③ 500 4外叶墙和来芯保温层的存在，减少了干缩及温涅变形对内叶墙的影哨，但外叶墙转角部位要适当设置局部控制维，内墙因所处环境茶件变化小，其相应的抗裂措施较外墙可适当放宽，主要对超长墙段进行处理，如设局部分隔缝或加强配筋。本工程在00轴采用中4@400通长配筋网。5）根据当地做法，在外培窗台处设置现浇RC窗台，窗台的钢筋伸入墙内锚固。 示例— 抗震构造及防裂措施 图集号 审核于本英于车美校对苑振芳晚妆芳设计苑磊专页08CG10 12
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

08CG10：配筋混凝土砌块砌体建筑结构设计计算示例
目录
编制说明
示例一 局部配筋砌块砌体多层房屋
工程概况
结构选型及构造处理
抗震构造及防裂措施
结构静力计算
结构抗震验算
示例二 配筋砌块砌体剪力墙房屋
工程概况
结构选型
结构布置及构造要求
结构静力计算
结构抗震验算
其他构造处理
示例三 带有部分短肢墙的配筋砌块砌体剪力墙房屋
工程概况
结构内力分析
构件截面承载力计算
墙体构造
设计小结
示例四 高层框支配筋砌块剪力墙房屋
工程概况及基本计算条件
结构选型及内力分析
主要结构构件的设计计算
主要设计措施
设计小结
相关技术资料
