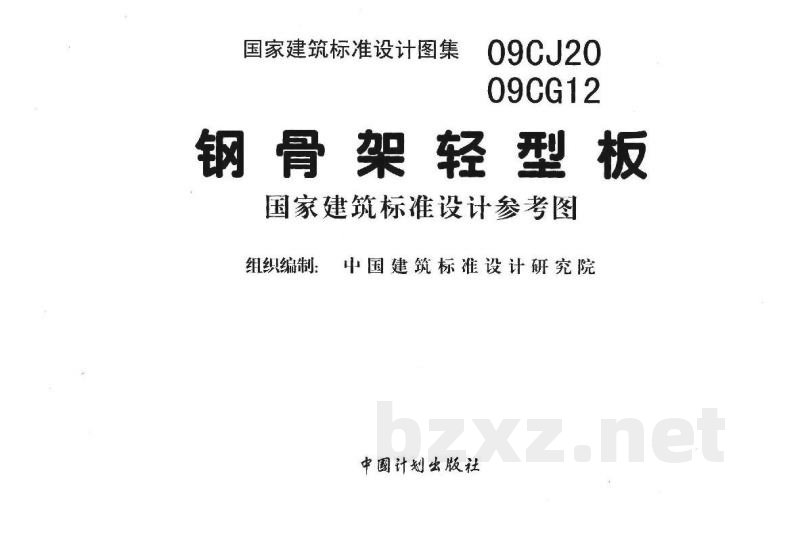

09CG12 09CJ20 钢骨架轻型板（参考图集）

　　09CJ20 09CG12《钢骨架轻型板》国家建筑标准设计参考图集用于非抗震区及抗震设防烈度不大于8度地区的工业与民用建筑。　　钢骨架轻型板主要由钢骨架、冷拔低碳钢丝网、轻质复合芯材组成，具有轻质、承重、保温、隔热等特点。　　图集编制了钢骨架轻型屋面板（含大型屋面板、网架板、天沟板）、钢骨架轻型楼板及钢骨架轻型外墙板的构件做法、构件选用表、连接节点及建筑构造。其中钢骨架轻型楼板适用于仅承受竖向荷载的楼板及栈桥通道板；钢骨架轻型外墙板适用于高度不超过20m的工业建筑。

国家建筑标准设计图集：钢骨架轻型板 (09CJ20, 09CG12) 组织编制：中国建筑标准设计研究院 出版单位：中国计划出版社 实行日期：2010年1月1日 【目录】 说明 钢骨架轻型屋面板选用表 钢骨架轻型楼板选用表 钢骨架轻型外墙板选用表 大型屋面板模板图及连接构造示意 大型屋面板模板图及连接构造示意 (B≤1500) 大型屋面板模板图及连接构造示意 (24001.5 | >1.0 粘结强度 (MPa) | >1.0 | ≥ 0.5 打磨性 (%) | 20-80 | - 柔韧性 (28d压折比) | >1.5 | - 4.5 钢骨架轻型板芯板的耐火极限为2.0h；防火墙板根据具体工程另行设计。 4.6 钢骨架轻型板芯板厚度120mm时的空气隔声量为40dB。 4.7 屋面板芯板标准厚度为100mm，可根据节能要求选用。 表3：钢骨架轻型屋面板屋面的热工性能指标（传热系数 W/(m·K) 示例） 芯板厚度 (mm) | 40 | 50 | 70 | 90 | 100 | 110 | 120 | 140 | 160 ---|---|---|---|---|---|---|---|---|--- 传热系数 (密度300) | 0.75 | 0.62 | 0.55 | 0.49 | 0.47 | 0.43 | 0.39 | 0.33 | - 传热系数 (密度500) | - | 0.62 | 0.55 | 0.49 | 0.45 | 0.41 | 0.38 | 0.33 | - 5. 设计原则 5.1 构件安全等级为二级：结构构件重要性系数 $gamma_0 = 1.0$。 5.2 变形及裂缝控制： - 主肋最大挠度：当 $L < 7 ext{m}$ 时为 $L_0/200$；当 $7 ext{m} le L_0 le 9 ext{m}$ 时为 $L_0/250$（$L_0$ 为构件计算跨度）。 - 板底最大裂缝宽度 $le 0.2 ext{mm}$。 5.3 钢骨架轻型屋面板、楼板荷载等级见表5。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

09CJ20 09CG12

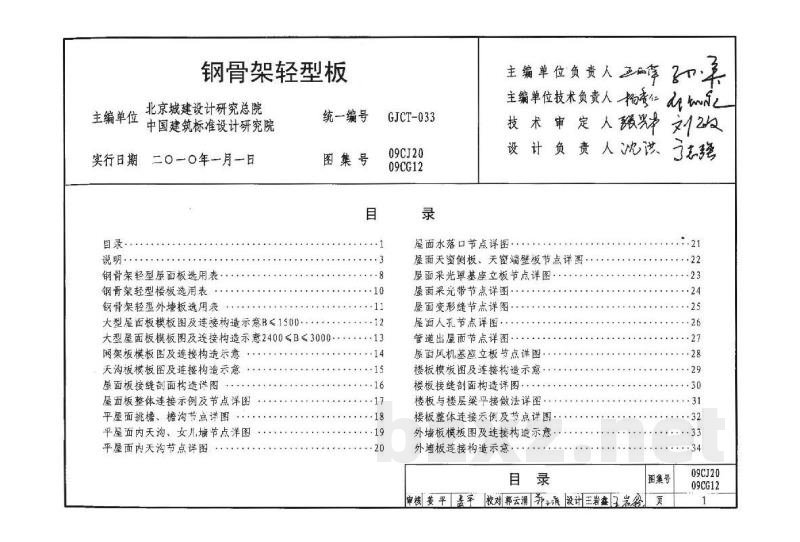

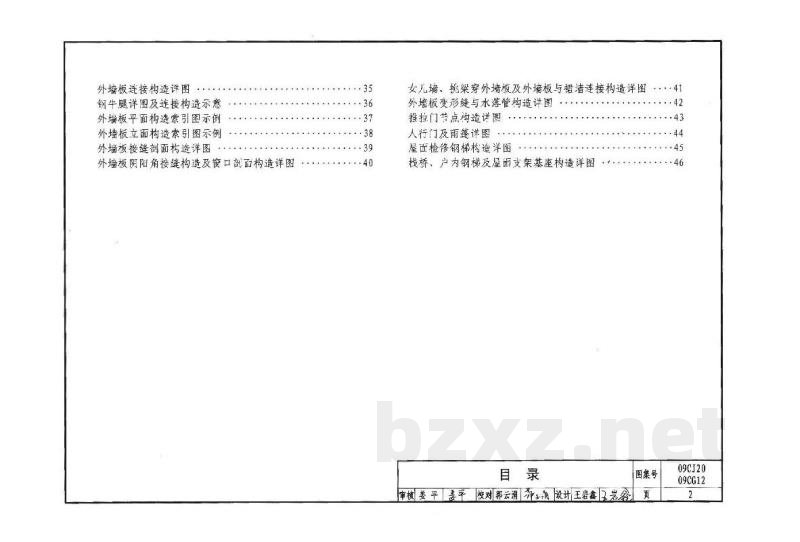

目录
说明
钢骨架轻型屋面板选用表
钢骨架轻型楼板选用表
钢骨架轻型外墙板选用表
大型屋面板模板图及连接构造示意B≤1500
大型屋面板模板图及连接构造示意2400≤B≤3000
网架板模板图及连接构造示意
天沟板模板图及连接构造示意
屋面板接缝剖面构造详图
屋面板整体连接示例及节点详图
平屋面挑檐、檐沟节点详图
平屋面内天沟、女儿墙节点详图
平屋面内天沟节点详图
屋面水落口节点详图
屋面天窗侧板、天窗端壁板节点详图
屋面采光罩基座立板节点详图
屋面采光带节点详图
屋面变形缝节点详图
屋面人孔节点详图
管道出屋面节点详图
屋面风机基座立板节点详图
楼板模板图及连接构造示意
楼板接缝剖面构造详图
楼板与楼层梁平接做法详图
楼板整体连接示例及节点详图
外墙板模板图及连接构造示意
外墙板连接构造示意
外墙板连接构造详图
钢牛腿详图及连接构造示意
外墙板平面构造索引图示例
外墙板立面构造索引图示例
外墙板接缝剖面构造详图
外墙板阴阳角接缝构造及窗口剖面构造详图
女儿墙、挑梁穿外墙板及外墙板与裙墙连接构造详图
外墙板变形缝与水落管构造详图
推拉门节点构造详图
人行门及雨篷详图
屋面检修钢梯构造详图
栈桥、户内钢梯及屋面支架基座构造详图
