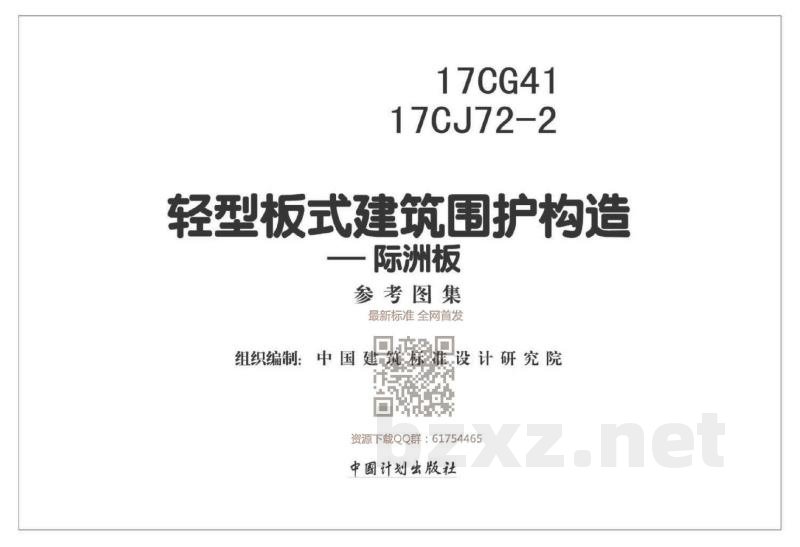

17CG41-17CJ72-2 轻型板式建筑围护构造一一际洲板

本图集是以辽宁际洲环保节能建材有限公司的钢框轻型节能复合板（包括普通屋面板、网架板、天沟板和外墙板）在工程中的应用技术为依据编制的国家建筑标准设计参考图。图集内容主要包括：说明、屋面板选用表、网架板选用表、天沟板选用表、外墙板选用表，以及各种板材的构造详图等，供设计人员设计选用。图集适用于抗震设防烈度小于等于8度（0.2g）地区的一般工业建筑与公共建筑的设计与施工。

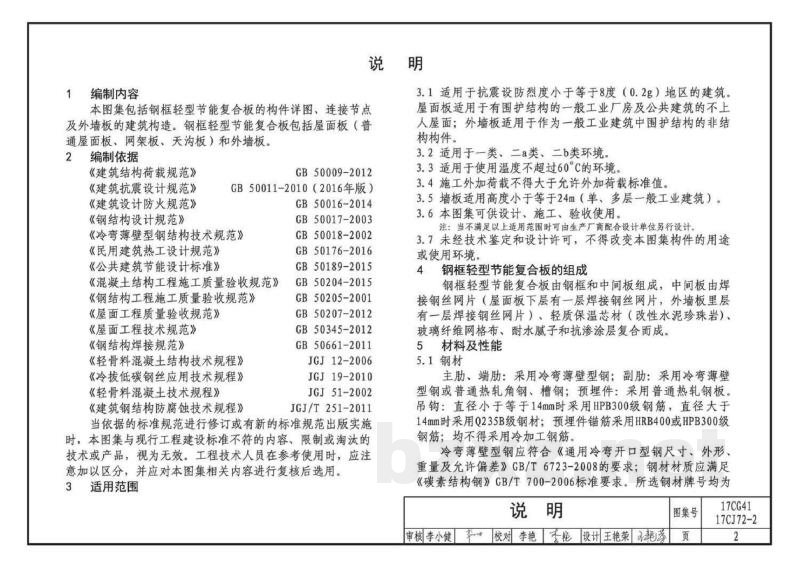

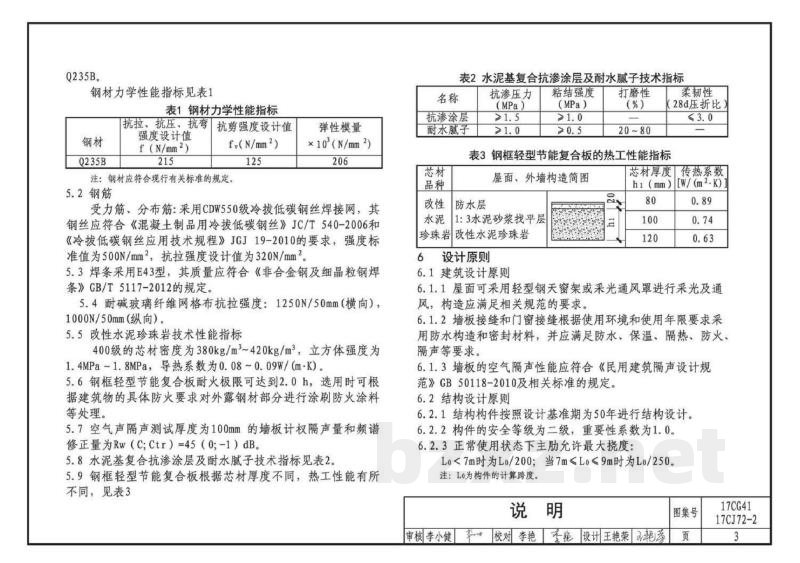

轻型板式建筑围护构造 (17CG41、17CJ72-2) 组织编制：中国建筑标准设计研究院 出版单位：中国计划出版社 实行日期：二〇一七年十二月一日 1 说明 3.1 本图集适用于抗震设防烈度小于等于8度（0.2g）地区的建筑。本图集包含钢框轻型节能复合板的构件详图、连接节点及外墙板的建筑构造。钢框轻型节能复合板包括屋面板（普通屋面板、网架板、天沟板）和外墙板。 2 编制依据 《建筑结构荷载规范》 GB50009-2012 《建筑抗震设计规范》 GB50011-2010（2016年版） 《建筑设计防火规范》 GB50016-2014 《钢结构设计规范》 GB50017-2003 《冷弯薄壁型钢结构技术规范》 GB50018-2002 《民用建筑热工设计规范》 GB50176-2016 《公共建筑节能设计标准》 GB50189-2015 《混凝土结构工程施工质量验收规范》 GB50204-2015 《钢结构工程施工质量验收规范》 GB50205-2001 《屋面工程质量验收规范》 GB50207-2012 《屋面工程技术规范》 GB50345-2012 《钢结构焊接规范》 GB50661-2011 《轻骨料混凝土结构技术规程》 JGJ12-2006 《冷拔低碳钢丝应用技术规程》 JGJ19-2010 《轻骨料混凝土技术规程》 JGJ51-2002 《建筑钢结构防腐蚀技术规程》 JGJ/T251-2011 注：当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意区分，并应对相关内容进行复核后选用。 3 适用范围 3.1 屋面板适用于有围护结构的一般工业厂房及公共建筑的不上人屋面；外墙板适用于作为一般工业建筑中围护结构的非结构构件。 3.2 适用于一类、二a类、二b类环境。 3.3 适用于使用温度不超过60℃的环境。 3.4 施工外加荷载不得大于允许外加荷载标准值。 3.5 墙板适用高度小于等于24m（单、多层一般工业建筑）。 3.6 本图集可供设计、施工、验收使用。注：当不满足以上适用范时可由生产厂商配合设计单位另行设计。 3.7 未经技术鉴定和设计许可，不得改变本图集构件的用途或使用环境。 4 钢框轻型节能复合板的组成 钢框轻型节能复合板由钢框和中间板组成。中间板由焊接钢丝网片（屋面板下层有一层焊接钢丝网片，外墙板里层有一层焊接钢丝网片）、轻质保温芯材（改性水泥珍珠岩）、玻璃纤维网格布、耐水腻子和抗渗涂层复合而成。 5 材料及性能 5.1 钢材 - 主肋、端肋：采用冷弯薄壁型钢。 - 副肋：采用冷弯薄壁型钢或普通热轧角钢、槽钢。 - 预埋件：采用普通热轧钢板。 - 吊钩：直径小于等于14mm时采用HPB300级钢筋，直径大于14mm时采用Q235B级钢材。 - 预埋件锚筋：采用HRB400或HPB300级钢筋，均不得采用冷加工钢筋。 - 标准：冷弯薄壁型钢应符合GB/T6723-2008要求；钢材材质应满足GB/T700-2006标准。其中Q235B钢材强度设计值f为215 N/mm²，抗剪强度设计值fv为125 N/mm²。 5.2 钢筋 受力筋、分布筋采用CDW550级冷拔低碳钢丝焊接网，其强度标准值为500N/mm²，抗拉强度设计值为320N/mm²。 5.3 焊条 采用E43型，其质量应符合GB/T5117-2012的规定。 5.4 耐碱玻璃纤维网格布 抗拉强度：横向 1250N/50mm，纵向 1000N/50mm。 5.5 改性水泥珍珠岩 400级的芯材密度为380kg/m³~420kg/m³，立方体强度为1.4MPa~1.8MPa，导热系数为0.08~0.09W/(m·K)。 5.6 耐火性能 钢框轻型节能复合板耐火极限可达到2.0h，选用时可根据建筑物的具体防火要求对外露钢材部分进行涂刷防火涂料等处理。 5.7 声学性能 空气声隔声测试：厚度为100mm的墙板计权隔声量和频谱修正量为Rw(C;Ctr)=45(0-1)dB。 5.8/5.9 技术指标 - 抗渗涂层：抗渗压力 >1.5MPa，粘结强度 >1.0MPa。 - 耐水腻子：抗渗压力 >1.0MPa，粘结强度 >0.5MPa。 - 热工性能（芯材厚度80/100/120mm）：传热系数分别为0.89 / 0.74 / 0.63 W/(m²·K)。 6 设计原则 6.1 建筑设计原则 6.1.1 屋面可采用轻型钢天窗架或采光通风罩进行采光及通风，构造应满足相关规范的要求。 6.1.2 墙板接缝和门窗接缝根据使用环境和使用年限要求采用防水构造和密封材料，并应满足防水、保温、隔热、防火、隔声等要求。 6.1.3 墙板的空气隔声性能应符合《民用建筑隔声设计规范》GB50118-2010及相关标准的规定。 6.2 结构设计原则 6.2.1 结构构件按照设计基准期为50年进行结构设计。 6.2.2 构件的安全等级为二级，重要性系数为1.0。 6.2.3 正常使用状态下主肋允许最大挠度：L0<7m时为L0/200；当7m≤L0≤9m时为L0/250。L0为构件的计算跨度。 6.2.4 裂缝控制等级为三级，裂缝宽度限值为0.2mm。 6.2.5 承载能力极限状态计算：基本组合的荷载分项系数，永久荷载效应对结构不利时Yg=1.2，有利时Yg=1.0；可变荷载分项系数YQ=1.4；风荷载组合值系数=0.6。 6.2.6 外墙计算：风荷载标准值k=βgz·μsl·μzw，其中o为基本风压(kN/m²)，βgz为高度z处的阵风系数，μsl为风荷载体型系数，μz为风压高度变化系数。 6.2.7 荷载传递：板内设置的肋为主要受力构件。荷载作用于板面，传递至副肋、主肋。 6.2.8 连接节点的连接件、预埋件、焊缝均应根据最不利荷载组合经计算确定。未注明角焊缝尺寸hr均为1.2t（t为较薄焊件壁厚），满焊。 6.2.9 若轻型节能复合板只有均布荷载作用时，根据板的几何尺寸可直接对照选用表中所列出的允许外加均布荷载标准值[Qk]和外加均布荷载设计值[Q]进行选用。 6.2.10 选用表中的外加荷载值不满足具体工程要求时，可根据具体工程要求另行设计。 6.2.11 非标准板按照使用要求委托厂家另行设计。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

17CG41-17CJ72-2

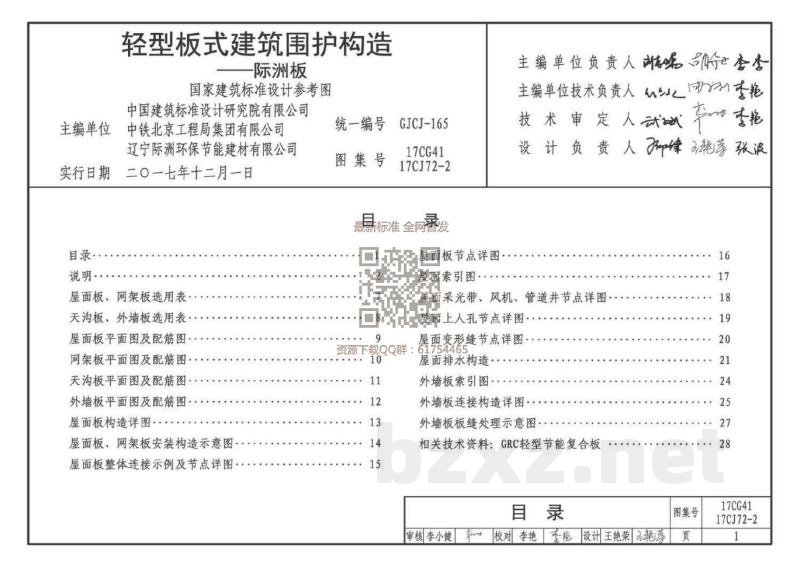

目录
说明
屋面板、网架板选用表
天沟板、外墙板选用表
屋面板平面图及配筋图
网架板平面图及配筋图
天沟板平面图及配筋图
外墙板平面图及配筋图
屋面板构造详图
屋面板、网架板安装构造示意图
屋面板整体连接示例及节点详图
屋面板节点详图
屋面索引图
屋面板采光带、风机、管道井节点详图
屋面上人孔节点详图
屋面变形缝节点详图
屋面排水构造
外墙板索引图
外墙板连接构造详图
外墙板板缝处理示意图
相关技术资料:GRC轻型节能复合板
