14CG22 14CJ57 钢边框保温隔热轻型板

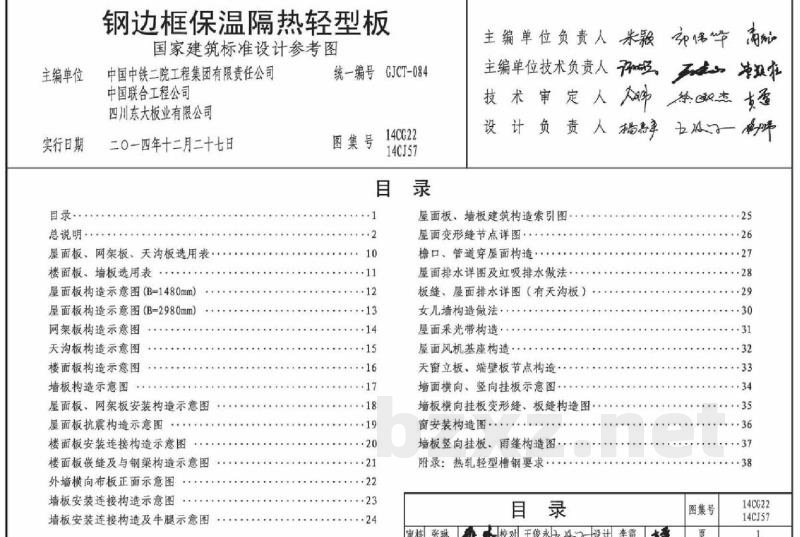

目录..................1

总说明..................2

屋面板、网架板、天沟板选用表....10

楼面板、墙板选用表............11

屋面板构造示意图（B=1480mm）...12

屋面板构造示意图（B=2980mm）...13

网架板构造示意图..............14

天沟板构造示意图..............15

楼面板构造示意图..............16

墙板构造示意图................17

屋面板、网架板安装构造示意图...18

屋面板抗震构造示意图..........19

楼面板安装连接构造示意图.......20

楼面板嵌缝及与钢梁构造示意图....21

外墙横向板正面示意图...........22

墙板安装连接构造示意图.........23

墙板安装连接构造及牛腿示意图....24

屋面板、墙板建筑构造索引图.....25

屋面变形缝节点详图............26

檐口、管道穿屋面构造..........27

屋面排水详图及虹吸排水做法....28

板缝、屋面排水详图（有天沟板）..29

女儿墙构造做法................30

屋面采光带构造................31

屋面风机基座构造..............32

天窗立板、墙壁板节点构造......33

墙面横向、竖向挂板示意图......34

墙板横向挂板变形缝、反缝构造图..35

窗安装构造....................36

墙板竖向挂板、雨篷构造图.......37

附录：热轧轻型槽钢要求.........38
