06SG614-1 砌体填充墙结构构造

本图集适用于高度不超过100m的钢筋混凝土结构中的砌体填充墙与主体结构的拉结构造及后砌非承重墙之间的拉结构造。墙体材料为混凝土小型空心砌块、轻骨料混凝土小型空心砌块、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖、烧结普通砖。设计时可直接选用本图集的构造做法，施工时可按选用的节点施工。

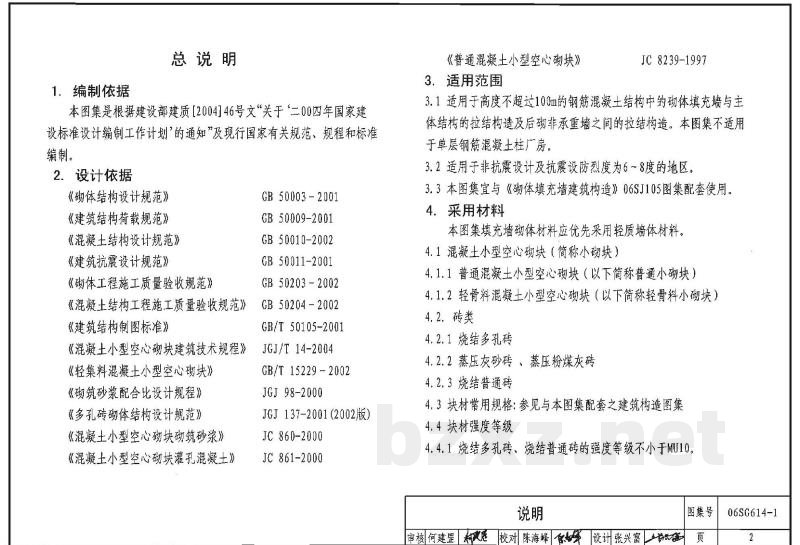

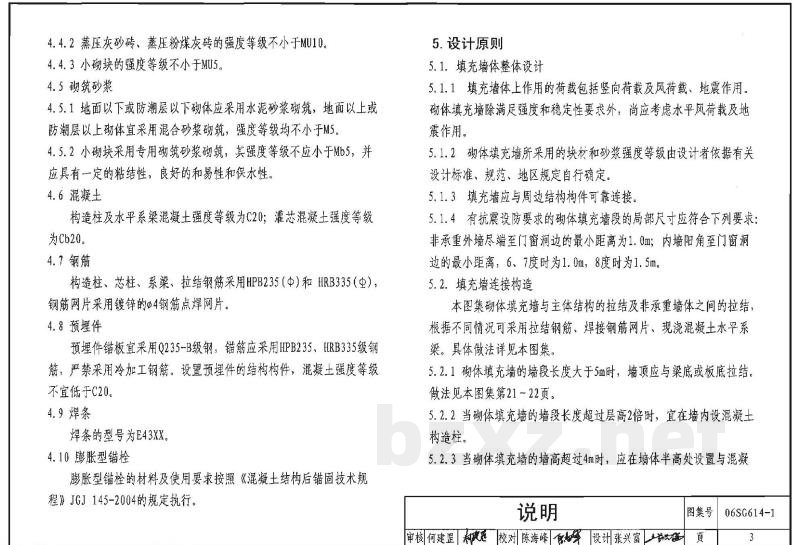

填充墙结构构造 批准部门：中华人民共和国建设部 批准文号：建质[2006]28号 图集号：GJBT-920 / 06SG614-1 主编单位：广州市民用建筑科研设计院 统一编号：06SG614-1 实行日期：二〇〇六年三月一日 1. 编制依据 本图集是根据建设部建质[2004]46号文《关于二〇〇四年国家建设标准设计编制工作计划》的通知及现行国家有关规范、规程和标准编制。 2. 设计依据 《砌体结构设计规范》、 《建筑结构荷载规范》、 《混凝土结构设计规范》、 《建筑抗震设计规范》、 《砌体工程施工质量验收规范》、《混凝土结构工程施工质量验收规范》、《建筑结构制图标准》、《混凝土小型空心砌块建筑技术规程》、《轻集料混凝土小型空心砌块》、《砌筑砂浆配合比设计规程》、《多孔砖砌体结构设计规范》、《混凝土小型空心砌块灌注混凝土》、《普通混凝土小型空心砌块》、 GB 50003-2001、 GB 50009-2001、 GB 50010-2002、 GB 50011-2001、 GB 50203-2002、 GB 50204-2002、 GB/T 50105-2001、 JGJ/T 14-2004、 GB/T 15229-2002、 JGJ 98-2000、 JGJ 137-2001（2002版）、 JC 860-2000、 JC 861-2000、 JC 8239-1997。 3. 适用范围 3.1 适用于高度不超过100m的钢筋混凝土结构中的砌体填充墙与主体结构的拉结构造及后砌非承重墙之间的拉结构造。本图集不适用于单层钢筋混凝土柱厂房。 3.2 适用于非抗震设计及抗震设防烈度为6~8度的地区。 3.3 本图集宜与《体填充墙建筑构造》06SJ105图集配套使用。 4. 采用材料 本图集填充墙砌体材料应优先采用轻质墙体材料。 4.1 混凝土小型空心砌块（简称小砌块） 4.1.1 普通混凝土小型空心砌块 4.1.2 轻骨料混凝土小型空心砌块 4.2 砖类 4.2.1 烧结多孔砖 4.2.2 蒸压灰砂砖、蒸压粉煤灰砖 4.2.3 烧结普通砖 4.3 块材常用规格：参见本图集配套之建筑构造图集 4.4 块材强度等级 4.4.1 烧结多孔砖、烧结普通砖的强度等级不小于MU10 4.4.2 蒸压灰砂砖、蒸压粉煤灰砖的强度等级不小于MU10 4.4.3 小砌块的强度等级不小于M5 4.5 砌筑砂浆 4.5.1 地面以下或防潮层以下砌体应采用水泥砂浆砌筑；地面以上或防潮层以上砌体宜采用混合砂浆砌筑，强度等级均不小于M5。 4.5.2 小砌块采用专用砌筑砂浆砌筑，其强度等级不应小于M5，并应具有一定的粘结性、良好的和易性和保水性。 4.6 混凝土 构造柱及水平系梁混凝土强度等级为C20；灌芯混凝土强度等级为C20。 4.7 钢筋 构造柱、芯柱、系梁、拉结钢筋采用HPB235（中）和HRB335（级）；钢筋网片采用镀锌的4$phi$钢筋点焊网片。 4.8 预埋件 预埋件锚板宜采用Q235-B级钢，锚筋应采用HPB235、HRB335级钢筋，严禁采用冷加工钢筋。设置预埋件的结构构件，混凝土强度等级不宜低于C20。 4.9 焊条 焊条的型号为E43XX。 4.10 膨胀型锚栓 膨胀型锚栓的材料及使用要求按照《混凝土结构后锚固技术规程》JGJ145-2004的规定执行。 5. 设计原则 5.1 填充墙体整体设计 5.1.1 填充墙体上作用的荷载包括竖向荷载及风荷载、地震作用。砌体填充墙除满足强度和稳定性要求外，尚应考虑水平风荷载及地震作用。 5.1.2 砌体填充墙所采用的块和砂浆强度等级由设计者依据有关设计标准、规范、地区规定自行确定。 5.1.3 填充墙应与周边结构构件可靠连接。 5.1.4 有抗震设防要求的砌体填充墙段的局部尺寸应符合下列要求：非承重外墙尽端至门窗洞边的最小距离为1.0m；内墙阳角至门窗洞边的最小距离，6、7度时为1.0m，8度时为1.5m。 5.2 填充墙连接构造 本图集砌体填充墙与主体结构的拉结及非承重墙体之间的拉结根据不同情况可采用拉结钢筋、焊接钢筋网片、现浇混凝土水平系梁。 5.2.1 砌体填充墙的墙段长度大于5m时，墙顶应与梁底或板底拉结。 5.2.2 当砌体填充墙的墙段长度超过层高2倍时，宜在墙内设混凝土构造柱。 5.2.3 当砌体填充墙的墙高超过4m时，应在墙体半高处设置与墙上或柱连接且沿墙全长贯通的现浇钢筋混凝土水平系梁。 5.2.4 当砌体填充墙的墙上遇有门窗洞口时，设计人应根据工程实际情况，按有关规范、规程及地区规定进行设计。 5.2.5 非承重小砌块墙体之间的拉结宜采用焊接钢筋网片。 5.2.6 钢筋的锚固和连接应满足《混凝土结构设计规范》GB50010-2002的要求。 5.2.7 门窗过梁可选用《钢筋混凝土过梁》03G322-1~3。 5.2.8 砌体填充墙应根据有关规范、规程及地区规定对墙体采取必要的抗裂措施。 6. 填充墙施工主要要求 6.1 本图集填充墙使用的块材应有产品合格证、产品性能检测报告和砂浆试块试验报告。块材、水泥、钢筋等尚应有材料主要性能的进场复检检验报告。 6.2 块材进入施工现场后应按品种、规格、强度等级分类堆放整齐，堆置高度不宜超过2m，并应有防潮湿、防雨雪措施。 6.3 砌筑砂浆应按照《砌筑砂浆配合比设计规程》JGJ 98-2000要求进行试配，砂浆基本性能检验方法应符合《建筑砂浆基本性能试验方法》JGJ 70-90的规定。有条件地区可推荐采用预拌砂浆或干粉砂浆。 6.4 砂浆应采用机械搅拌，搅拌时间应按国家现行规范、标准的规定执行。 6.5 填充墙砌筑时应错缝搭砌，小砌块搭砌长度不应小于90mm，且竖向通缝不应大于2皮砌块。多孔砖应一顺一丁砌筑。 6.6 拉结钢筋应合理置于砌体灰缝内。 6.7 多孔砖、小砌块的砌体水平灰缝厚度和竖向灰缝宽度均应为8~12mm。 6.8 砌体填充墙砌至接近梁、板底时，应留一定空隙，待砌体变形稳定后（一般应至少间隔7d后），再将其补砌挤紧。 6.9 填充墙砌筑完成后，应让其充分干燥，收缩后再做面层（一般7d以后）。 6.10 轻骨料小砌块砌筑时，其产品龄期应超过28d。 6.11 轻骨料小砌块砌体不应与其他块材混砌。 6.12 用轻骨料小砌块砌筑墙体时，墙底部应砌烧结普通砖或多孔砖或普通小砌块，或现浇混凝土坎台等，其高度不宜小于200mm。 6.13 芯柱混凝土及灌注施工 6.13.1 芯柱混凝土要具有较好的流动性和低收缩性能，技术要求应符合《混凝土小型空心砌块灌注混凝土》JGJ 861-2000的规定，并经试验验证符合要求后，方可使用。 6.13.2 芯柱的灌注必须待墙体的砌筑砂浆强度等级大于1MPa时方可浇灌。 6.13.3 芯柱宜按层分段，定量灌注。每次浇注的高度不应大于1.5m。混凝土注入芯孔后要用小直径（d<30mm）振动棒略加振捣，待35min多余的水分被块体吸收后再进行二次振捣，以保证芯柱灌实。 6.14 本图集未尽事宜尚应按照国家现行规范、标准执行。 7. 本图集详图的索引方法 当选用部分详图时，详图编号为“图集号-详图页次”；当选用整页详图时，整页代码为“详图页次”。 8. 其他 8.1 本图集标注尺寸除注明者外均以毫米为单位。 8.2 当用本图集范围以外的砌体材料作为填充墙时，设计人可根据有关规范、标准、地区规定参照使用本图集。 8.3 本图集仅表示出填充墙与框架柱及剪力墙采用预埋钢筋的拉结方式，若采用预埋铁件的拉结方法详见本图集第7页和第8页。 【常用矩形截面墙允许计算高度 [H0](m) 表} | $\beta$ | 90mm | 120mm | 140mm | 190mm | 240mm | | :--- | :--- | :--- | :--- | :--- | :--- | | 0.00 | 3.51 | 4.49 | 4.91 | 5.93 | 7.49 | | 0.10 | 3.37 | 4.31 | 4.72 | 5.69 | 7.19 | | 0.20 | 3.23 | 4.13 | 4.52 | 5.45 | 6.89 | | 0.30 | 3.09 | 3.95 | 4.32 | 5.22 | 6.59 | | 0.40 | 2.95 | 3.77 | 4.13 | 4.98 | 6.29 |
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

06SG614-1：砌体填充墙结构构造

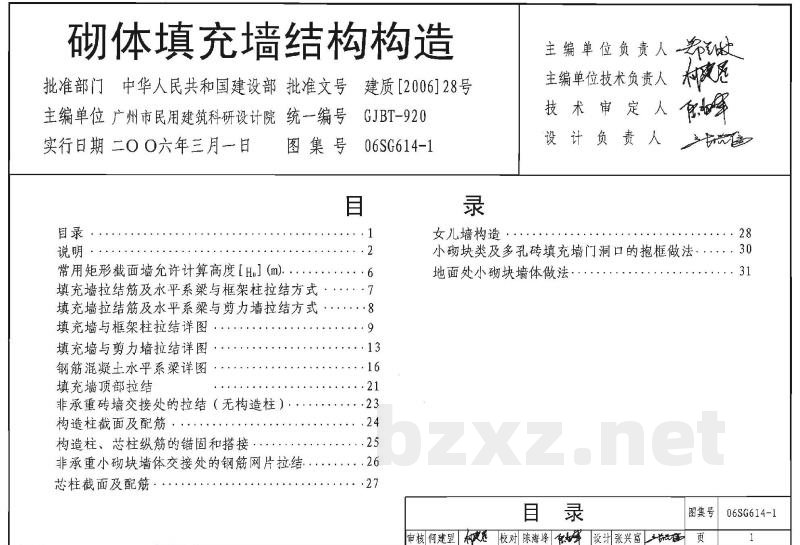

目录

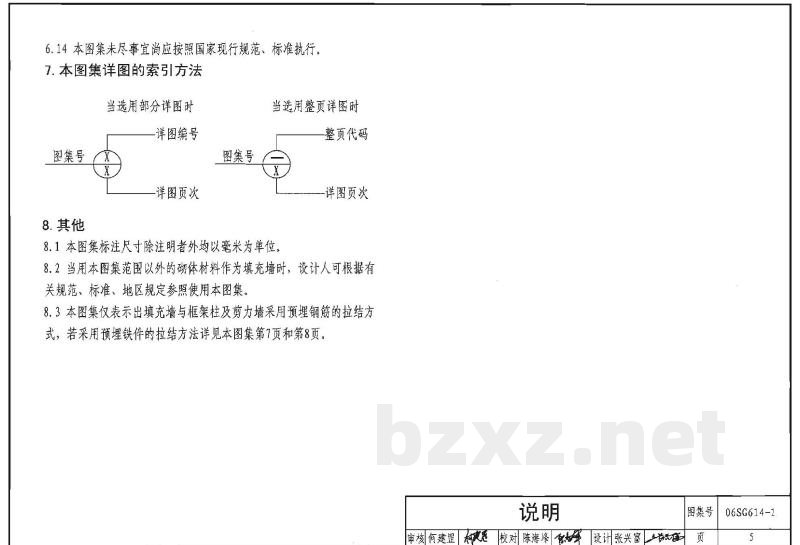

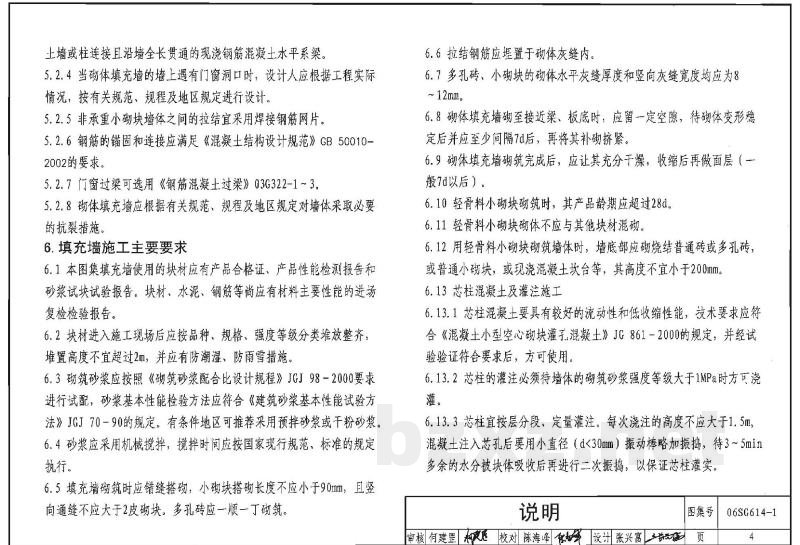

说明
常用矩形截面墙允许计算高度[H0](m)
填充墙拉结筋及水平系梁与框架柱拉结方式
填充墙拉结筋及水平系梁与剪力墙拉结方式
填充墙与框架柱拉结详图
填充墙与剪力墙拉结详图
钢筋混凝土水平系梁详图
填充墙顶部拉结
非承重砖墙交接处的拉结（无构造柱）
构造柱截面及配筋
构造柱、芯柱纵筋的锚固和搭接
非承重小砌块墙体交接处的钢筋网片拉结
芯柱截面及配筋
女儿墙构造
小砌块类及多孔砖填充墙门洞口的抱框做法
地面处小砌块墙体做法
